1 τεμάχιο ΧΡΙΣΤΕΣ GE FANUC A20B-2901-0960 Δοκιμασμένο από πλακέτο A2OB-29O1-O96O A20B29010960

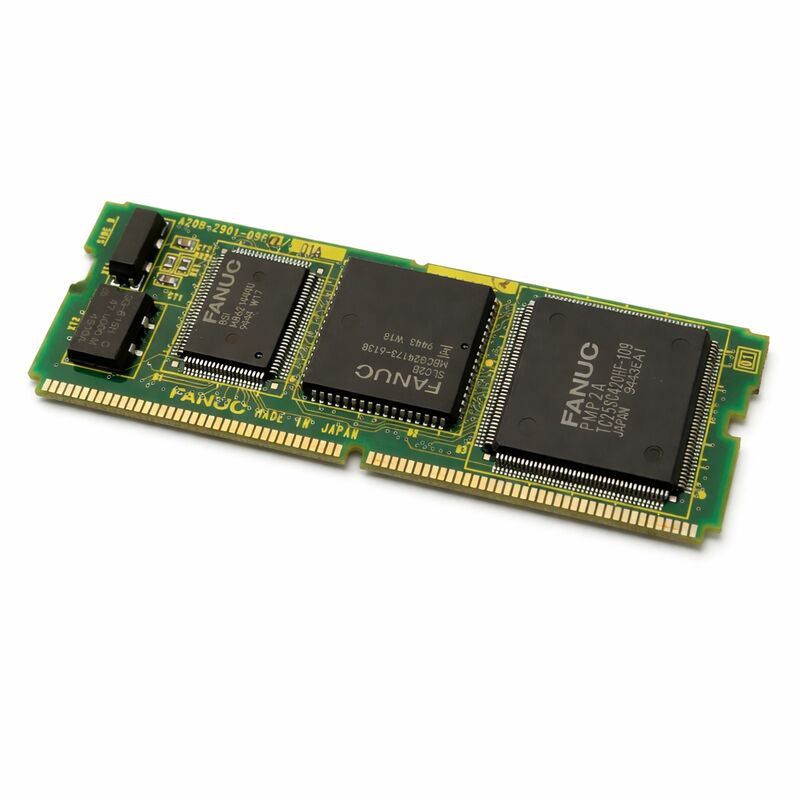

FANUC A20B-2901-0960 | Μονάδα PMC-RB3 / RC3 με I/O Link — Μεταχειρισμένο / FANUC Series 16 / 18

PMC και I/O Link — Τι Ελέγχει Αυτή η Μονάδα

Το A20B-2901-0960 είναι η μονάδα PMC-RB3/RC3 με I/O Link για τους ελεγκτές FANUC Series 16 και 18. Διαχειρίζεται δύο λειτουργίες ταυτόχρονα: την εκτέλεση του προγράμματος σκάλας PMC που διατάσσει τις αυτοματοποιημένες λειτουργίες του εργαλειομηχανής και τη διαχείριση του διαύλου επικοινωνίας I/O Link που μεταφέρει όλα τα ψηφιακά σήματα μεταξύ του CNC και των κατανεμημένων συσκευών I/O σε όλο το μηχάνημα.

Στην ιεραρχία CNC της FANUC, το PMC (Programmable Machine Controller) είναι το ενσωματωμένο PLC που εκτελείται εντός του υλικού του CNC. Εκτελεί τη λογική ρελέ που ελέγχει τις αλλαγές εργαλείων, την ψύξη, τις ασφαλείς διασυνδέσεις, τις αποκρίσεις του πίνακα χειριστή και κάθε άλλη ακολουθία αυτοματισμού μηχανής που εκτελείται παράλληλα με την κίνηση των αξόνων του CNC. Το πρόγραμμα σκάλας αποθηκεύεται ξεχωριστά στη μονάδα FROM. Αυτή η πλακέτα παρέχει τη μηχανή εκτέλεσης και τον κύριο δίαυλο I/O Link που συνδέει το CNC με το I/O του μηχανήματος.

Η πλευρά I/O Link είναι αυτό που κάνει αυτή τη μονάδα διαφορετική από μια απλούστερη πλακέτα PMC χωρίς I/O Link. Κάθε σήμα του πίνακα χειριστή, κάθε σημείο I/O πεδίου που συνδέεται μέσω μιας μονάδας επέκτασης I/O Link, ταξιδεύει μέσω αυτού του διαύλου. Όταν η διεπαφή I/O Link του A20B-2901-0960 αποτύχει, όλα τα συνδεδεμένα I/O χάνονται ταυτόχρονα — το μηχάνημα δεν μπορεί να ανταποκριθεί στις εισόδους του χειριστή και όλες οι ενδείξεις του πίνακα σβήνουν. Αυτό το μοτίβο πλήρους απώλειας I/O, συνοδευόμενο από συναγερμό I/O Link στην οθόνη του CNC, είναι η υπογραφή βλάβης που υποδεικνύει συγκεκριμένα αυτή τη μονάδα και όχι προβλήματα καλωδίωσης ή συσκευών πεδίου.

Βασικές Προδιαγραφές

RB3 έναντι RC3 — Συμβατότητα Έκδοσης PMC

Τα PMC-RB3 και PMC-RC3 είναι διαφορετικές εκδόσεις εκτέλεσης σκάλας στην οικογένεια FANUC PMC-RB/RC. Η ονομασία RB3/RC3 σε αυτή τη μονάδα καθορίζει την προδιαγραφή γλώσσας σκάλας — σύνολο εντολών, μέγιστος αριθμός βημάτων, ταχύτητα εκτέλεσης και διευθυνσιοδότηση I/O — στην οποία βασίζεται το πρόγραμμα PMC που έχει γραφτεί για αυτό το μηχάνημα. Μια μονάδα αντικατάστασης πρέπει να ταιριάζει με την εγκατεστημένη έκδοση. μια μονάδα με διαφορετική έκδοση PMC ενδέχεται να μην εκτελέσει σωστά το υπάρχον πρόγραμμα σκάλας, ακόμη και αν είναι φυσικά πανομοιότυπη.

Πριν από την παραγγελία, επιβεβαιώστε ότι η ετικέτα της εγκατεστημένης μονάδας αναγράφει A20B-2901-0960 και επαληθεύστε ότι η τεκμηρίωση του μηχανήματος προσδιορίζει εάν χρησιμοποιεί PMC-RB3 ή PMC-RC3 σε αυτή τη θέση.

Συχνές Ερωτήσεις

Ε1: Ποια είναι τα κύρια συμπτώματα μιας αποτυχημένης A20B-2901-0960;

Τρία αναγνωρίσιμα μοτίβα: (1) Πλήρης απώλεια πίνακα χειριστή — κανένα κουμπί δεν ανταποκρίνεται, καμία ένδειξη πίνακα δεν ανάβει — συνοδευόμενη από συναγερμό I/O Link στο CNC. Αυτή είναι πλήρης αποτυχία I/O Link και υποδεικνύει άμεσα αυτή τη μονάδα. (2) Ασταθής συμπεριφορά I/O σε πολλαπλά κανάλια ταυτόχρονα αντί για ένα μόνο κανάλι, υποδηλώνοντας ότι ο κύριος δίαυλος έχει υποβαθμιστεί. (3) Συναγερμοί σκάλας PMC που υποδεικνύουν σφάλματα εκτέλεσης όταν τα μεμονωμένα σήματα I/O, τα καλώδια και οι συσκευές πεδίου επιβεβαιώνονται ως καλά.

Ε2: Απαιτεί η αντικατάσταση αυτής της μονάδας την επαναφόρτωση της σκάλας PMC;

Όχι. Η σκάλα PMC αποθηκεύεται στη μονάδα FROM στην κύρια πλακέτα ελέγχου, όχι στο A20B-2901-0960. Μετά την τοποθέτηση της αντικατάστασης και την ενεργοποίηση, το CNC φορτώνει τη σκάλα από το FROM κανονικά. Επαληθεύστε ότι η επικοινωνία I/O Link έχει αποκατασταθεί στην οθόνη διάγνωσης PMC πριν επιστρέψετε το μηχάνημα στην παραγωγή.

Ε3: Πώς διακρίνεται μια βλάβη μονάδας PMC από βλάβες καλωδίωσης πεδίου ή συσκευών πεδίου;

Οι βλάβες μονάδας PMC επηρεάζουν πολλά σημεία I/O ταυτόχρονα — όλες οι λειτουργίες του πίνακα ταυτόχρονα, ή ολόκληρος ο κλάδος I/O Link ταυτόχρονα. Οι μεμονωμένες βλάβες καλωδίωσης επηρεάζουν μία ή δύο διευθύνσεις I/O τη φορά. Εάν πολλαπλές άσχετες λειτουργίες I/O αποτύχουν ταυτόχρονα ενώ οι κύριες λειτουργίες κίνησης αξόνων και εκτέλεσης προγράμματος του CNC παραμένουν φυσιολογικές, και τα μεμονωμένα καλώδια και οι συσκευές πεδίου ελέγχονται ως καλά, η μονάδα PMC είναι ο υποψήφιος για βλάβη.

Ε4: Μπορεί το A20B-2901-0960 να χρησιμοποιηθεί τόσο σε συστήματα Series 16 όσο και σε Series 18;

Ναι — η μονάδα αναγνωρίζεται για τις πλατφόρμες FANUC Series 16 και 18 Model B/C. Η ονομασία PMC-RB3/RC3 και η διεπαφή I/O Link είναι κοινές και στις δύο οικογένειες CNC σε αυτές τις γενιές μοντέλων. Επιβεβαιώστε ότι η τεκμηρίωση του συγκεκριμένου μηχανήματος προσδιορίζει αυτόν τον αριθμό εξαρτήματος στην σχετική θέση της πλακέτας πριν από την παραγγελία.

Ε5: Τι πρέπει να επαληθευτεί κατά την αποδοχή ενός μεταχειρισμένου A20B-2901-0960;

Επιβεβαιώστε τον πλήρη αριθμό εξαρτήματος A20B-2901-0960 από την ετικέτα της μονάδας. Ζητήστε επιβεβαίωση της έκδοσης PMC — RB3 ή RC3 — για να διασφαλίσετε ότι ταιριάζει με την προδιαγραφή του προγράμματος σκάλας του μηχανήματος. Για μια μεταχειρισμένη μονάδα, ρωτήστε εάν δοκιμάστηκε σε ένα ενεργό σύστημα Series 16 ή 18 με επαληθευμένη επικοινωνία I/O Link, όχι απλώς ενεργοποιημένη. Επιθεωρήστε τις επαφές του συνδετήρα της πλακέτας για διάβρωση ή μηχανική ζημιά πριν την τοποθέτηση.
