Α16Β-1211-0901 Fanuc PCB Board Α16Β12110901 AI6B-I2II-O9OI

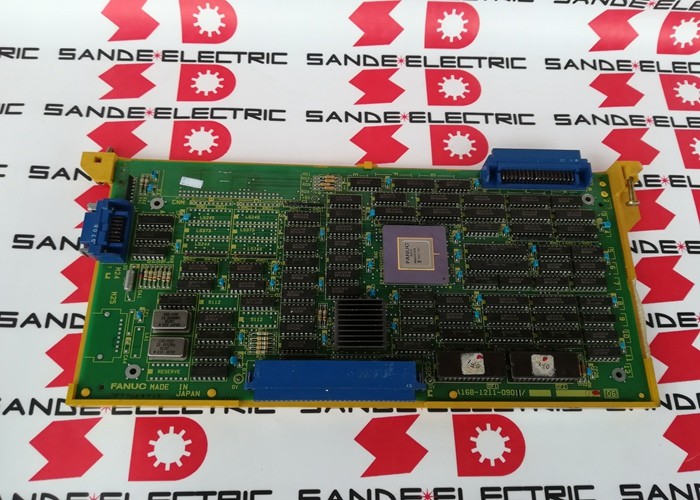

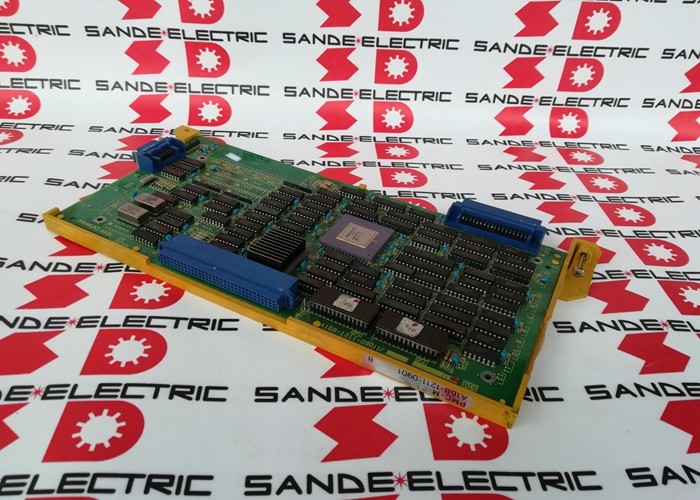

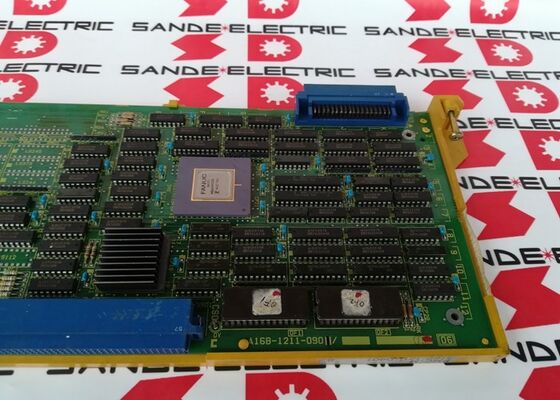

A16B-1211-0901 ∙ FANUC PMC-M ROM Board ∙ Σειρά 0-B / 0-C / 0-D / 0-F / Εκτεταμένη ΠΛΚ σκάλα EPROM / μισό ή πλήρες πλάτος

PMC-M εναντίον PMC-L Why This Board Matters (Γιατί έχει σημασία το συμβούλιο)

Η DNC Electronics εξηγεί τη βασική διαφορά:"Αυτή η πλακέτα είναι μια εκτεταμένη σκάλα PLC (προγραμματιζόμενος ελεγκτής μηχανής) η οποία φορτώνεται στην πλακέτα που περιέχει πολλά περισσότερα EPROM από το φθηνότερο PMC-L στην κάρτα μνήμης μπορεί να προσφέρει. "

Στην αρχιτεκτονική CNC σειράς 0-C της FANUC, τα προγράμματα σκάλας PMC (Programmable Machine Controller) διατίθενται σε δύο επίπεδα:

PMC-L (φως PMC):Ένα συμπαγές πρόγραμμα σκάλας που αποθηκεύεται στην τυποποιημένη κάρτα μνήμης CNC. Περιορισμένος αριθμός βημάτων προγράμματος, κατάλληλο για μηχανές με σχετικά απλή λογική ακολουθίας.

PMC-M (μέσο PMC):Ένα εκτεταμένο πρόγραμμα σκάλας που αποθηκεύεται στην ειδική πλακέτα ROM A16B-1211-0901 με περισσότερη χωρητικότητα EPROM από την προσέγγιση της κάρτας μνήμης."Αυτές οι σανίδες είναι συνήθως τοποθετημένες σε πιο περίπλοκη 0-C, 0-D, 0-F εγκαταστάσεις μηχανημάτων εργαλείων, επιτρέποντας λειτουργίες PLC κλίμακας 0-C PMC-M ROM πέραν του προτύπου PMC-L".

Η συνέπεια είναι απλή: το A16B-1211-0901 εξυπηρετεί τα πιο περίπλοκα μηχανήματα ∙ εκείνα με μεγαλύτερα πάνελ χειριστή, περισσότερα σημεία Ε/Υ μηχανής, περισσότερες ακολουθίες αλλαγής εργαλείου,περισσότερες λειτουργίες βοηθητικών μηχανών ̇ όταν ο αριθμός βημάτων του PMC-L είναι ανεπαρκής.

Βασικές προδιαγραφές

PMC-M ROM και RAM Το πλήρες σύστημα PMC-M

Το Fanuc-controller.com επιβεβαιώνει για το παρακείμενο A16B-1211-0910 (PMC-M RAM board): "Προσφέρει εκτεταμένη μνήμη RAM για την εκτέλεση λογικής σκάλας PMC, έλεγχο ακολουθίας μηχανής,και λειτουργίες επικοινωνίας MMC. Η ενσωματωμένη μονάδα τοποθετείται στην κύρια μονάδα ελέγχου, συχνά συνδυασμένη με πλακέτο ROM A16B-1211-0901 ή παρόμοιο".

Στην αρχιτεκτονική PMC-M:

• A16B-1211-0901 (έγγραφο ROM):Διατηρεί το πρόγραμμα σκάλας PMC σε μη πτητική EPROM. Η λογική σκάλας αποθηκεύεται εδώ μόνιμα ̇ επιβιώνει κύκλους ισχύος χωρίς εφεδρική μπαταρία.
• Α16Β-1211-0910 (φάρμα RAM):Παρέχει τη λειτουργική μνήμη όπου το πρόγραμμα σκάλας που αποθηκεύεται στη ROM εκτελεί το χώρο RAM για μεταβλητά δεδομένα, χρονόμετρα, μετρητές και ενδιάμεσα αποτελέσματα κατά την εκτέλεση PMC.

Σενάρια εφαρμογής

Ελάττωμα της πλακέτας PMC-M ROM:Ένα κέντρο επεξεργασίας της σειράς 0-C αναπτύσσει συναγερμούς PMC ∙ η λογική ακολουθίας αποτυγχάνει, οι λειτουργίες της μηχανής δεν ανταποκρίνονται.Αντικατάσταση (με σωστό περιεχόμενο προγράμματος σκάλας) αποκαθιστά τη λειτουργία PMC.

Αναβάθμιση της σειράς 0-C μηχανήματος εργαλείου από την PMC-L:Μια σειρά 0-C CNC που εκτελεί PMC-L απαιτεί μεγαλύτερη χωρητικότητα προγράμματος σκάλας μετά τις τροποποιήσεις της μηχανής, προσθέτοντας νέες ακολουθίες.Η πλακέτα ROM A16B-1211-0901 PMC-M είναι εγκατεστημένη για να παρέχει την εκτεταμένη χωρητικότητα EPROM για μεγαλύτερο πρόγραμμα.

Γενικές ερωτήσεις

Ε1: Ποιος είναι ο ρόλος της πλακέτας PMC-M ROM όταν το περιεχόμενο της EPROM είναι κενό;

Το A16B-1211-0901 είναι μια πλακέτα υλικού ̇ τα τσιπάκια EPROM αποθηκεύουν το πραγματικό πρόγραμμα σκάλας PMC για το συγκεκριμένο εργαλείο μηχανής.Μια επιφάνεια αντικατάστασης με κενά EPROMs δεν μπορεί να εκτελέσει οποιαδήποτε λογική ακολουθίας μέχρι το σωστό πρόγραμμα σκάλας φορτώνεταιΟ κατασκευαστής μηχανών εργαλείων ή ο τεχνικός εξυπηρέτησης της FANUC διαθέτει το αρχικό περιεχόμενο του προγράμματος ∙ επιβεβαιώστε το πριν παραγγείλετε μια αντικαταστατική πλακέτα χωρίς προεγκατασταμένο περιεχόμενο του προγράμματος.

Ε2: Είναι η A16B-1211-0901 συμβατή τόσο με τις μορφές πλαισίων CNC μισού πλάτους όσο και με τις μορφές πλαισίων πλήρους πλάτους;

Η CNC Electronics επιβεβαιώνει: "Μπορεί να συνδεθεί σε 16 ή 32 bit 0-C masters με μισό ή πλήρες πλάτος". Η πλακέτα υποστηρίζει φυσικά και τις δύο διαμορφώσεις πλαισίου.Επιβεβαιώστε το συγκεκριμένο μορφότυπο του πλαισίου από την τεκμηρίωση του πίνακα του εργαλείου της μηχανής.

Ε3: Με τι διαφέρει η A16B-1211-0901 από την πλακέτα RAM PMC-M (A16B-1211-0910);

Το A16B-1211-0901 είναι η πλακέτα ROM ∙ μη πτητική αποθήκευση βασισμένη σε EPROM για τον κώδικα προγράμματος σκάλας PMC. Το A16B-1211-0910 είναι η πλακέτα RAM ∙ πτητική λειτουργική μνήμη για την εκτέλεση PMC.Και τα δύο είναι απαραίτητα για το πλήρες σύστημα PMC-MΗ πλακέτα ROM αποθηκεύει το πρόγραμμα μόνιμα, η πλακέτα RAM παρέχει τον χώρο εργασίας εκτέλεσης.

Ε4: Η αντικατάσταση του A16B-1211-0901 επηρεάζει τις παραμέτρους άξονα CNC;

Οι παραμέτροι άξονα CNC (αξίσματα servo, όρια τροφοδοσίας, μετατόπιση συντεταγμένων) βρίσκονται στην κύρια SRAM του CNC, χωριστά από την πλακέτα PMC ROM.Η αντικατάσταση του A16B-1211-0901 δεν επηρεάζει τις αποθηκευμένες παραμέτρους άξοναΤο μόνο που επηρεάζεται είναι το πρόγραμμα κλίμακας PMC, το οποίο πρέπει να είναι παρόν στο EPROM της πλακέτας αντικατάστασης.

Ε5: Ποιες επιλογές υπηρεσιών είναι διαθέσιμες για την A16B-1211-0901;

Πολλοί προμηθευτές εξυπηρετούν αυτόν τον πίνακα: MRO Electric (ανταλλαγή και επισκευή), CNC Electronics (ανταλλαγή, πλεόνασμα και επισκευή), 4D Controls (υπηρεσία επισκευής).Αυτό το συμβούλιο έχει ολοκληρωμένη υποστήριξη μετά την αγορά σε τρεις ηπείρους.
