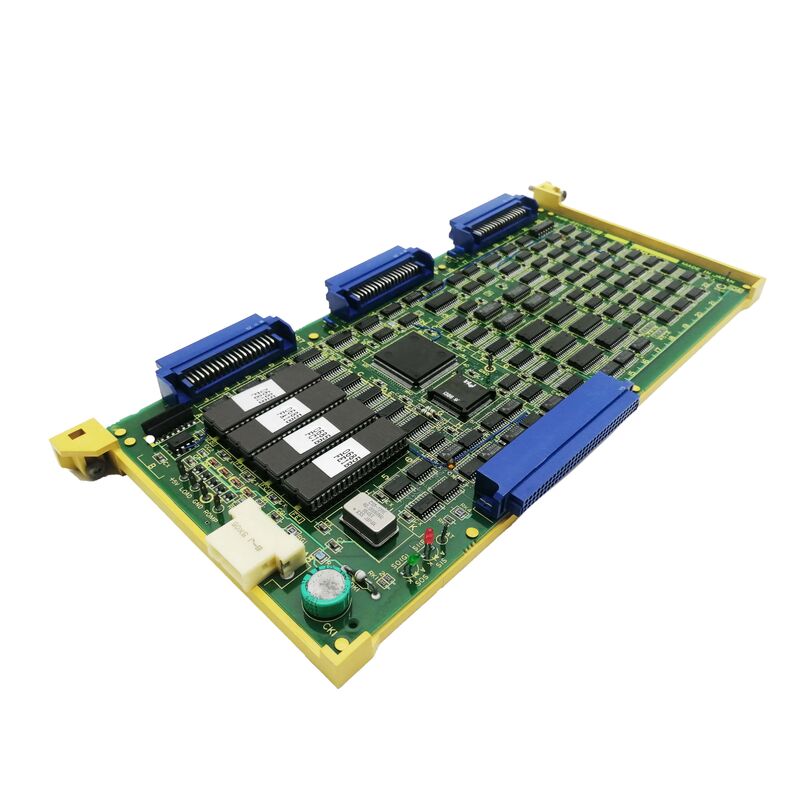

Α16Β-1211-0900 Fanuc PCB Board Α16Β12110900 AI6B-I2II-O9OO

A16B-1211-0900 | Πλακέτα προσαρμογέα FANUC PMC-M MDI/CRT A2 — Σειρά 00C CNC / 1 από 2 Συναρμολόγηση πλακέτας A02B-0086-C052

Προσαρμογέας PMC-M CRT/MDI — Σύνδεση της διεπαφής χειριστή

Το A16B-1211-0900 είναι η πλακέτα προσαρμογέα που συνδέει το υλικό διεπαφής χειριστή της Series 00C CNC — την οθόνη CRT και το πληκτρολόγιο MDI — με το ηλεκτρονικό σύστημα PMC-M (Προγραμματιζόμενος ελεγκτής μηχανής, Μοντέλο M). Στην αρχιτεκτονική CNC της σειράς 00C της FANUC, το PMC-M χρησιμεύει ως ελεγκτής ακολουθίας μηχανής. Η πλακέτα προσαρμογέα A16B-1211-0900 παρέχει το επίπεδο φυσικής και ηλεκτρικής διεπαφής μεταξύ:

Οθόνη CRT:Η οθόνη CRT εμφανίζει την οθόνη του προγράμματος CNC, τις οθόνες παραμέτρων, τα μηνύματα συναγερμού και τις διαγνωστικές πληροφορίες. Η πλακέτα προσαρμογέα μεταφράζει τα δεδομένα οθόνης του PMC-M στα σήματα βίντεο που οδηγούν το CRT.

Πληκτρολόγιο MDI:Το πληκτρολόγιο χειροκίνητης εισαγωγής δεδομένων που χρησιμοποιείται για εντολές εισαγωγής προγράμματος χειριστή, επεξεργασίας παραμέτρων και χειροκίνητης λειτουργίας. Η πλακέτα προσαρμογέα σαρώνει τη μήτρα του κλειδιού MDI, αποκωδικοποιεί τα πατήματα πλήκτρων και τα κοινοποιεί στο PMC-M για επεξεργασία. Χωρίς το A16B-1211-0900, ούτε η οθόνη CRT ούτε το πληκτρολόγιο MDI μπορούν να λειτουργήσουν — ο χειριστής χάνει κάθε οπτική ανάδραση και δυνατότητα χειροκίνητης εισαγωγής.

Βασικές πληροφορίες προϊόντος

Σειρά 00C — Η πλατφόρμα CNC

Το "#00C" στην περιγραφή προσδιορίζει τη σειρά FANUC 00C ως τη συμβατή πλατφόρμα CNC. Η Σειρά 00 είναι μια γενιά CNC FANUC που έχει σχεδιαστεί για εργαλειομηχανές που απαιτούν συμπαγή, ενσωματωμένο έλεγχο CNC — η ονομασία 00C προσδιορίζει τη συγκεκριμένη γενιά της σειράς 00. Η διεπαφή χειριστή Series 00C, που χρησιμοποιεί την πλακέτα προσαρμογέα A16B-1211-0900 για σύνδεση CRT/MDI, είναι χαρακτηριστική της αρχιτεκτονικής υλικού CNC αυτής της εποχής — οι διακριτές πλακέτες προσαρμογέων γεφυρώνουν τα ηλεκτρονικά ψηφιακού ελέγχου του CNC με το αναλογικό υλικό και το υλικό διασύνδεσης πληκτρολογίου του χειριστή.

Σενάρια εφαρμογής

Σφάλμα οθόνης CNC σειράς 00C:Η οθόνη CRT μιας σειράς FANUC 00C CNC δεν εμφανίζει εικόνα ή κατεστραμμένη οθόνη ενώ το CNC συνεχίζει να λειτουργεί. Η πλακέτα προσαρμογέα A16B-1211-0900 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση επαναφέρει τη λειτουργία οθόνης CRT.

Το πληκτρολόγιο MDI δεν ανταποκρίνεται:Το πληκτρολόγιο MDI της σειράς 00C CNC σταματά να ανταποκρίνεται — τα πατήματα πλήκτρων δεν καταγράφονται. Το κύκλωμα σάρωσης πληκτρολογίου του A16B-1211-0900 είναι το σφάλμα που εντοπίστηκε. Η αντικατάσταση επαναφέρει την είσοδο MDI.

FAQ

Ε1: Τι είναι η συνοδευτική πλακέτα (πλακέτα 2) για τη διάταξη A02B-0086-C052;

Η διάταξη A02B-0086-C052 περιέχει την A16B-1211-0900 ως πλακέτα 1. Η δεύτερη πλακέτα στη διάταξη προσδιορίζεται από την πλήρη τεκμηρίωση της συναρμολόγησης ή από τη λίστα υλικού της συγκεκριμένης μονάδας. Κατά τη διάγνωση μιας βλάβης, ελέγξτε και τις δύο πλακέτες ανεξάρτητα, εάν είναι δυνατόν, για να επιβεβαιώσετε ποια πλακέτα απέτυχε πριν την παραγγελία.

Ε2: Ποια είναι η ονομασία "A2" στο "PMC-M MDI/CRT ADAPTER A2";

Το "A2" προσδιορίζει τον τύπο υλικού και την έκδοση του προσαρμογέα εντός της οικογένειας προσαρμογέων διεπαφής χειριστή PMC-M. Ο τύπος Α είναι η τυπική διαμόρφωση προσαρμογέα. Η έκδοση 2 (A2) υποδεικνύει μια συγκεκριμένη αναθεώρηση υλικού ή επίπεδο ικανότητας σε αυτόν τον τύπο. Αυτό το διακρίνει από την έκδοση 1 Τύπου Α ή οποιεσδήποτε παραλλαγές Τύπου Β που μπορεί να υπάρχουν για διαφορετικές διαμορφώσεις PMC-M.

Ε3: Είναι το A16B-1211-0900 συγκεκριμένο για τη Σειρά 00C ή εξυπηρετεί άλλες γενιές FANUC CNC;

Το "#00C" στην περιγραφή προσδιορίζει ρητά τη συμβατότητα της σειράς 00C. Η Series 00C χρησιμοποιεί την αρχιτεκτονική του ελεγκτή PMC-M. Το εάν αυτή η πλακέτα προσαρμογέα εξυπηρετεί άλλα συστήματα CNC εξοπλισμένα με PMC-M εξαρτάται από τη συμβατότητα του συγκροτήματος A02B-0086-C052 σε διαφορετικά μοντέλα CNC. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση υλικού FANUC.

Ε4: Η αντικατάσταση του A16B-1211-0900 επηρεάζει τυχόν δεδομένα CNC;

Όχι. Οι παράμετροι και τα προγράμματα CNC βρίσκονται στις κύριες μονάδες μνήμης του CNC. Η πλακέτα προσαρμογέα CRT/MDI δεν περιέχει αποθηκευμένα δεδομένα CNC — είναι μια πλακέτα διασύνδεσης υλικού. Η αντικατάσταση του A16B-1211-0900 δεν επηρεάζει τα αποθηκευμένα δεδομένα μηχανικής κατεργασίας.
