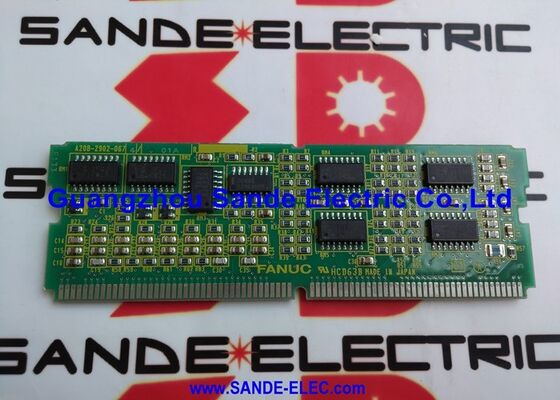

FANUC A20B-2901-0810 | Πλακέτα Ελέγχου CNC — Σειρά A20B-2901, Ενσωματωμένη μονάδα SMD για συστήματα CNC FANUC, Βιομηχανικό ανταλλακτικό, Ιαπωνικής προέλευσης

Επισκόπηση

Το FANUC A20B-2901-0810 ανήκει σε μία από τις πιο λειτουργικά ποικίλες οικογένειες στον κατάλογο ανταλλακτικών της FANUC — τη σειρά ενσωματωμένων μονάδων A20B-2901.

Η κατανόηση αυτού του προϊόντος απαιτεί την κατανόηση του γιατί η αρχιτεκτονική ελεγκτών CNC της FANUC βασίζεται τόσο πολύ σε ενσωματωμένες μονάδες αντί να ενσωματώνει όλες τις λειτουργίες σε μία μεγάλη πλακέτα.

Η αρθρωτή προσέγγιση της FANUC — τοποθετώντας διαφορετικές λειτουργικές δυνατότητες σε ξεχωριστές πλακέτες SMD που εγκαθίστανται στην κύρια μητρική πλακέτα της CPU — παρέχει πολλά πρακτικά πλεονεκτήματα που έχουν τεράστια σημασία στη βιομηχανία εργαλειομηχανών CNC.

Πρώτον, διαφορετικές διαμορφώσεις μηχανών απαιτούν διαφορετικές δυνατότητες: ένας τόρνος 2 αξόνων χρειάζεται πολύ διαφορετική κατανομή μνήμης και διεπαφή ατράκτου σε σύγκριση με ένα κέντρο κατεργασίας 5 αξόνων, παρόλο που και τα δύο χρησιμοποιούν την ίδια οικογένεια κύριων πλακετών CPU.

Αντικαθιστώντας τις ενσωματωμένες μονάδες που είναι εγκατεστημένες, μια ενιαία παραλλαγή κύριας πλακέτας CPU μπορεί να υποστηρίξει ένα ευρύ φάσμα διαμορφώσεων μηχανών. Δεύτερον, όταν αποτυγχάνει μια συγκεκριμένη λειτουργία, μόνο η υπεύθυνη μονάδα χρειάζεται αντικατάσταση — όχι ολόκληρη η μητρική πλακέτα.

Τρίτον, η επέκταση δυνατοτήτων (προσθήκη διεπαφής ατράκτου σειριακού τύπου σε μια μηχανή που αρχικά είχε αναλογική διεπαφή, για παράδειγμα) μπορεί να επιτευχθεί με την αλλαγή μιας ενιαίας ενσωματωμένης μονάδας αντί της αντικατάστασης ολόκληρης της κύριας πλακέτας.

Η οικογένεια μονάδων A20B-2901 καλύπτει: μονάδες RAM (συνδυασμοί SRAM + DRAM σε διάφορες χωρητικότητες για τη γενιά Σειράς 20/21), μονάδες FROM (μη πτητική μνήμη flash), μονάδες ελέγχου σερβοκινητήρων, μονάδες διεπαφής σερβοκινητήρων, μονάδες ελέγχου ατράκτου (τόσο αναλογικού όσο και σειριακού τύπου), μονάδες PMC και μονάδες ελέγχου CRT.

Το A20B-2901-0810 καταλαμβάνει μια συγκεκριμένη θέση εντός αυτού του λειτουργικού εύρους, παρέχοντας την καθορισμένη λειτουργία ελέγχου του ως ενσωματωμένη προσθήκη στο βασικό υλικό της κύριας πλακέτας CPU.

Βασικές Προδιαγραφές

Η Αρχιτεκτονική της Μονάδας A20B-2901 — Γιατί Είναι Σημαντική για τη Συντήρηση

Σε ένα περιβάλλον παραγωγής εργαλειομηχανών, η κατανόηση της αρθρωτής αρχιτεκτονικής των CNC FANUC επηρεάζει άμεσα την ταχύτητα με την οποία μπορεί να εντοπιστεί και να επιλυθεί ένα σφάλμα.

Η κύρια πλακέτα CPU και οι ενσωματωμένες μονάδες της αποτελούν ένα στενά ενσωματωμένο σύστημα — όταν συμβαίνει ένα σφάλμα, το ερώτημα ποιο εξάρτημα έχει υποστεί βλάβη καθορίζει εάν η επισκευή είναι μια γρήγορη αντικατάσταση μονάδας ή μια πλήρης αντικατάσταση της κύριας πλακέτας.

Το σύστημα διάγνωσης της FANUC βοηθά στον περιορισμό αυτού. Όταν το CNC ενεργοποιείται, ο επεξεργαστής εκτελεί μια ακολουθία αυτοελέγχου που ελέγχει τη λειτουργία κάθε εγκατεστημένης μονάδας.

Το αποτέλεσμα αυτού του ελέγχου αναφέρεται μέσω της συστοιχίας LED στην πρόσοψη της κύριας πλακέτας CPU και μέσω κωδικών συναγερμού στην οθόνη του πίνακα χειριστή.

Ένας κωδικός συναγερμού στην ακολουθία εκκίνησης του συστήματος — πριν καν το CNC φτάσει στην κανονική του κατάσταση λειτουργίας — συχνά υποδεικνύει ένα σφάλμα σε επίπεδο μονάδας που μπορεί να απομονωθεί σε μια συγκεκριμένη θέση υποδοχής στην κύρια πλακέτα.

Τα σφάλματα σε επίπεδο μονάδας που είναι ορατά με αυτόν τον τρόπο περιλαμβάνουν: σφάλματα ισοτιμίας μνήμης (που υποδεικνύουν μια αποτυχημένη μονάδα SRAM ή DRAM), σφάλματα αθροίσματος ελέγχου FROM (που υποδεικνύουν κατεστραμμένη ή αποτυχημένη μνήμη flash ROM), σφάλματα μονάδας σερβοκινητήρα (που υποδεικνύουν μια αποτυχημένη μονάδα ελέγχου σερβοκινητήρα που εμποδίζει την αρχικοποίηση του συστήματος σερβοκινητήρων) και σφάλματα μονάδας ατράκτου (που εμποδίζουν τη δημιουργία σειριακής επικοινωνίας ατράκτου). Ο συγκεκριμένος κωδικός σφάλματος και η θέση υποδοχής της μονάδας που προκαλεί το σφάλμα μαζί παρέχουν στον μηχανικό συντήρησης έναν ακριβή στόχο για αντικατάσταση.

Χειρισμός και Προφυλάξεις ESD για Μονάδες SMD

Το A20B-2901-0810, όπως όλες οι ενσωματωμένες μονάδες SMD της FANUC, περιέχει ολοκληρωμένα κυκλώματα CMOS που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση.

Ο λανθασμένος χειρισμός αυτών των μονάδων — ακόμη και σύντομη επαφή με φορτισμένη επιφάνεια — μπορεί να προκαλέσει άμεση ή λανθάνουσα ζημιά ESD που μειώνει τη διάρκεια ζωής της μονάδας ή προκαλεί διαλείποντα σφάλματα που είναι εξαιρετικά δύσκολο να διαγνωστούν.

Κάθε βήμα χειρισμού απαιτεί προσοχή στην προστασία ESD: η μονάδα πρέπει να αποθηκεύεται στην αρχική αντιστατική της σακούλα μέχρι τη στιγμή της εγκατάστασης. ο μηχανικός πρέπει να φοράει ιμάντα καρπού γειωμένο και να εργάζεται σε αντιστατικό χαλάκι. η μονάδα πρέπει να αγγίζεται μόνο στην άκρη της, μακριά από οποιαδήποτε επιφάνεια εξαρτήματος. η μονάδα πρέπει να εισάγεται απαλά και ομοιόμορφα στην υποδοχή της, αποφεύγοντας οποιαδήποτε κίνηση ταλάντευσης που θα μπορούσε να καταπονήσει τους ακροδέκτες του συνδετήρα. και το μηχάνημα πρέπει να είναι πλήρως απενεργοποιημένο πριν από οποιαδήποτε εισαγωγή ή αφαίρεση μονάδας.

Οι μονάδες SRAM με εφεδρική μπαταρία — αυτές εντός της οικογένειας A20B-2901 που περιέχουν στατική RAM με εφεδρική μπαταρία — φέρουν μια πρόσθετη απαίτηση εγκατάστασης: εάν η μονάδα περιέχει δεδομένα που πρέπει να διατηρηθούν (παράμετροι μηχανής, προγράμματα τεμαχίων, κλιμακωτή λογική PMC), η μονάδα πρέπει να χειρίζεται με το μηχάνημα ενεργοποιημένο κατά τη μεταφορά, ώστε η SRAM να διατηρεί την εφεδρική μπαταρία της καθ' όλη τη διάρκεια της διαδικασίας.

Η απενεργοποίηση του μηχανήματος πριν από την αφαίρεση μιας μονάδας SRAM με εφεδρική μπαταρία προκαλεί την εξάρτηση των δεδομένων αποκλειστικά από την μπαταρία, η οποία μπορεί να μην παρέχει πλήρη διατήρηση εάν η μπαταρία είναι ήδη μερικώς αποφορτισμένη.

Συχνές Ερωτήσεις

Ε1: Πώς επιβεβαιώνεται ότι το A20B-2901-0810 είναι η αιτία ενός συγκεκριμένου συναγερμού CNC, αντί της κύριας πλακέτας;

Ξεκινήστε με τον κωδικό συναγερμού και τις καταστάσεις των LED στην κύρια πλακέτα CPU τη στιγμή που εμφανίζεται ο συναγερμός. Οι συναγερμοί που αφορούν συγκεκριμένες μονάδες στη γενιά FANUC Series 16/18/20/21 εμφανίζονται συνήθως κατά την ακολουθία εκκίνησης του CNC ως συναγερμοί συστήματος (σειρά 900) που αναγνωρίζουν ποιο υποσύστημα έχει υποστεί βλάβη.

Η συστοιχία LED στην πρόσοψη της κύριας πλακέτας παρέχει οπτική ένδειξη για το ποιο λειτουργικό μπλοκ βρίσκεται σε σφάλμα. Η διασταύρωση του κωδικού συναγερμού με το εγχειρίδιο συντήρησης του ελεγκτή αναγνωρίζει ποια ενσωματωμένη μονάδα εμπλέκεται.

Μια οριστική επιβεβαίωση είναι η αντικατάσταση της ύποπτης μονάδας με μια γνωστή καλή μονάδα και η παρατήρηση εάν ο συναγερμός εκκαθαρίζεται.

Ε2: Μπορούν οι μονάδες A20B-2901 από διαφορετικές γενιές CNC FANUC να είναι εναλλάξιμες;

Όχι. Οι μονάδες εντός της οικογένειας A20B-2901 είναι ειδικές για τη γενιά CNC και την παραλλαγή κύριας πλακέτας για την οποία έχουν σχεδιαστεί.

Ο τύπος του συνδετήρα, οι φυσικές διαστάσεις της μονάδας και το πρωτόκολλο σήματος στον συνδετήρα διαφέρουν μεταξύ των γενεών.

Μια μονάδα από ένα σύστημα Σειράς 20 δεν μπορεί να εγκατασταθεί σε ένα σύστημα Σειράς 16, και μια μονάδα από ένα σύστημα Σειράς 16A ενδέχεται να μην είναι συμβατή με ένα σύστημα Σειράς 16C, ακόμη και αν ο φυσικός συνδετήρας φαίνεται παρόμοιος.

Πάντα να επιβεβαιώνετε τη συμβατότητα της μονάδας με τη συγκεκριμένη κύρια πλακέτα και την έκδοση λογισμικού CNC πριν αγοράσετε ή εγκαταστήσετε μια αντικατάσταση.

Ε3: Η μονάδα είναι εγκατεστημένη, αλλά το CNC συνεχίζει να εμφανίζει συναγερμό τύπου μονάδας. Τι πρέπει να ελεγχθεί;

Πρώτα, επαληθεύστε ότι η μονάδα είναι πλήρως και σωστά τοποθετημένη — μια ατελώς τοποθετημένη μονάδα παράγει τον ίδιο συναγερμό με μια αποτυχημένη μονάδα. Αφαιρέστε και επανατοποθετήστε τη μονάδα με σταθερή, ομοιόμορφη πίεση, επιβεβαιώνοντας ότι ο συνδετήρας έχει εμπλακεί πλήρως.

Δεύτερον, επιθεωρήστε την υποδοχή στην κύρια πλακέτα για λυγισμένες ή μολυσμένες επαφές.

Τρίτον, εάν εμπλέκεται μια μονάδα SRAM με εφεδρική μπαταρία, ελέγξτε την τάση της μπαταρίας SRAM — μια αποφορτισμένη μπαταρία μπορεί να επιτρέψει στη μονάδα να λειτουργήσει, αλλά να παράγει έναν συναγερμό χαμηλής μπαταρίας που παρουσιάζεται ως σφάλμα μονάδας.

Τέταρτον, ελέγξτε τη συμβατότητα του λογισμικού συστήματος — μια μονάδα με έκδοση λογισμικού ασύμβατη με το εγκατεστημένο λογισμικό συστήματος CNC μπορεί να παράγει συναγερμούς ασυμφωνίας έκδοσης κατά την αρχικοποίηση.

Ε4: Πρέπει να γίνουν αντίγραφα ασφαλείας των παραμέτρων CNC πριν από την αντικατάσταση μιας μονάδας A20B-2901;

Αυτό εξαρτάται από τον τύπο της μονάδας που αντικαθίσταται.

Εάν αντικαθίσταται μια μονάδα SRAM με εφεδρική μπαταρία, όλα τα δεδομένα που είναι αποθηκευμένα σε αυτήν την SRAM — παράμετροι μηχανής, προγράμματα τεμαχίων, δεδομένα PMC, μετατοπίσεις εργασίας — πρέπει να γίνουν αντίγραφα ασφαλείας πριν από την αφαίρεση, καθώς η αντικατάσταση με μια νέα μονάδα σημαίνει έναρξη με κενή μνήμη.

Εάν αντικαθίσταται μια μονάδα FROM (μη πτητική μνήμη flash), το λογισμικό συστήματος και τα δεδομένα εγγραφής επιλογών χάνονται και πρέπει να επαναφορτωθούν.

Εάν αντικαθίσταται μια μονάδα ελέγχου σερβοκινητήρα ή μονάδα ατράκτου που δεν περιέχει δεδομένα χρήστη, δεν απαιτείται αντίγραφο ασφαλείας πριν από την αντικατάσταση.

Επιβεβαιώστε τον τύπο της μονάδας και τον ρόλο αποθήκευσης δεδομένων της πριν προχωρήσετε.

Ε5: Είναι δυνατή η επισκευή του A20B-2901-0810 σε επίπεδο εξαρτήματος αντί της αντικατάστασής του;

Η επισκευή σε επίπεδο εξαρτήματος είναι τεχνικά εφικτή για έμπειρα κέντρα επισκευής FANUC με κατάλληλα εργαλεία επανεπεξεργασίας SMD και εξοπλισμό δοκιμών — η μονάδα είναι μια πλακέτα SMT με αντικαταστάσιμα IC και διακριτά εξαρτήματα.

Η πρακτική εφικτότητα εξαρτάται από τη συγκεκριμένη μορφή αστοχίας.

Αποτυχημένα IC μνήμης (εάν η μονάδα περιέχει μνήμη), ραγισμένες κολλήσεις από θερμικό κύκλο και κυκλώματα προστασίας εισόδου κατεστραμμένα από ESD είναι όλα επισκευάσιμα σε επίπεδο εξαρτήματος.

Αποτυχημένα IC επεξεργαστή ή πύλες που δεν είναι πλέον διαθέσιμα ως μεμονωμένα εξαρτήματα δεν είναι πρακτικά επισκευάσιμα.

Για τις μονάδες A20B-2901, μια δοκιμασμένη μονάδα αντικατάστασης από την αγορά μεταχειρισμένων είναι συχνά πιο οικονομικά αποδοτική από την επισκευή σε επίπεδο εξαρτήματος, ειδικά όταν λαμβάνονται υπόψη τα κόστη διακοπής λειτουργίας της μηχανής.
