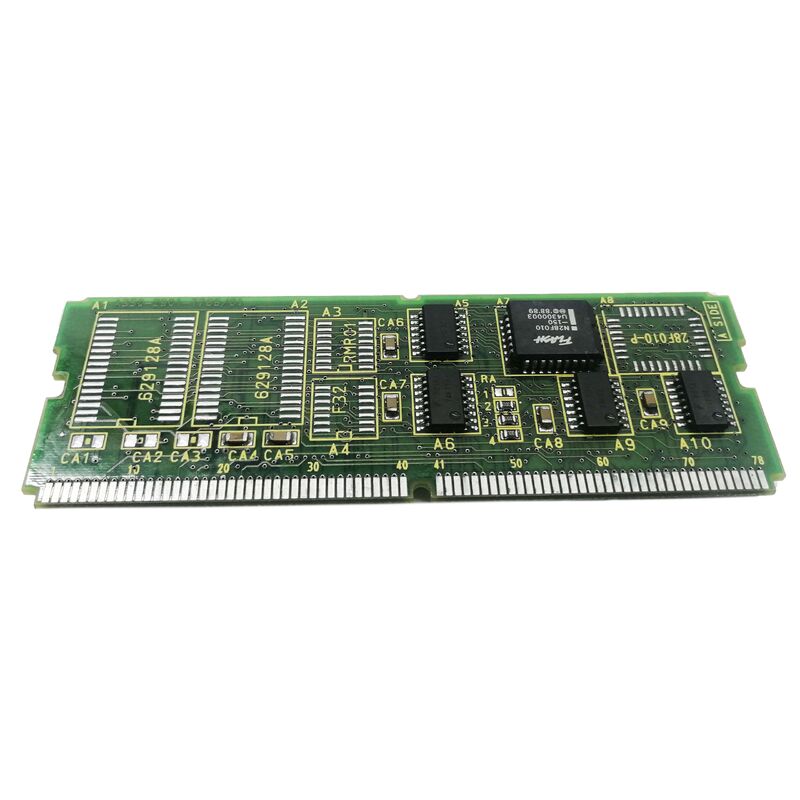

A20B-2901-0765 | FANUC Series 21 Memory and Spindle Module — 0K SRAM / FROM / Serial Spindle Interface / FS-21 Plug-in

The Memory and Spindle Module in Series 21 Architecture

Εντός της αρχιτεκτονικής υλικού CNC της σειράς FANUC 20/21, η κύρια μονάδα CPU φιλοξενεί ένα σύνολο plug-in μονάδων που καθορίζουν τις συγκεκριμένες δυνατότητες του συστήματος. Αυτές οι μονάδες τοποθετούνται σε καθορισμένες θέσεις στην πλακέτα της CPU, η καθεμία προσθέτοντας έναν συγκεκριμένο συνδυασμό πόρων μνήμης και λειτουργιών διασύνδεσης.

Το A20B-2901-0765 είναι τοΜονάδα μνήμης και άξονα— συνδυασμός δύο λειτουργιών σε ένα plug-in:

FROM (Flash ROM):Το τμήμα Flash ROM αποθηκεύει το λογισμικό συστήματος CNC — το λειτουργικό υλικολογισμικό που καθορίζει τις δυνατότητες G-code του CNC, τις λειτουργίες εμφάνισης, τον συντονισμό σερβομηχανισμών και όλες τις λειτουργίες CNC. Το FROM διατηρεί το περιεχόμενό του χωρίς ρεύμα (μη πτητικό), έτσι το λογισμικό CNC παραμένει ανέπαφο όταν το μηχάνημα είναι απενεργοποιημένο.

Σειριακή διεπαφή άξονα:Το σειριακό τμήμα του άξονα παρέχει τη διεπαφή ψηφιακής επικοινωνίας μεταξύ της κύριας CPU του CNC και της μονάδας κίνησης άξονα του μηχανήματος. Η σειριακή διεπαφή μεταφέρει εντολές ταχύτητας άξονα, δεδομένα ανάδρασης και σήματα κατάστασης μεταξύ του CNC και του ενισχυτή του άξονα μέσω μιας αποκλειστικής σειριακής σύνδεσης.

Βασικές Προδιαγραφές

0K SRAM — Χωρίς ενσωματωμένη μνήμη RAM με μπαταρία

Ο χαρακτηρισμός "0K SRAM" σημαίνει ότι αυτή η μονάδα δεν περιλαμβάνει καμία SRAM με μπαταρία. Στη σειρά 20/21 CNC, η SRAM χρησιμοποιείται για αποθήκευση παραμέτρων CNC και διατήρηση προγραμμάτων. Τα συστήματα που χρησιμοποιούν το A20B-2901-0765 προμηθεύονται τη SRAM τους από μια ξεχωριστή μονάδα RAM — όπως οι μονάδες RAM κατηγορίας A20B-2901-0711 — αντί να τη συνδυάζουν σε αυτό το πρόσθετο.

Το A20B-2901-0765 συγκρίνεται με την οικογένεια μονάδων του:

Το 0765 είναι η παραλλαγή του σειριακού άξονα μηδενικής SRAM — ταιριάζει με τις διαμορφώσεις της σειράς 21 που προέρχονται από αλλού SRAM και χρησιμοποιούν μονάδες σειριακής ατράκτου.

Σενάρια εφαρμογής

Αντικατάσταση CNC σειράς 21:Ένα σύστημα CNC FANUC FS-21 απαιτεί αντικατάσταση μνήμης και μονάδας άξονα. Το εγκατεστημένο μηχάνημα χρησιμοποιεί ψηφιακές σειριακές μονάδες κίνησης άξονα. Το A20B-2901-0765 (παραλλαγή σειριακής ατράκτου) είναι η σωστή αντικατάσταση — όχι η αναλογική έκδοση (0764).

Σφάλμα διασύνδεσης σειριακής ατράκτου:Ένα CNC της σειράς 21 αναπτύσσει έναν συναγερμό επικοινωνίας άξονα με επιβεβαιωμένη άθικτη κίνηση άξονα και κινητήρα. Το A20B-2901-0765 αναγνωρίζεται ως η αποτυχημένη μονάδα. Η αντικατάσταση αποκαθιστά την επικοινωνία του σειριακού άξονα.

FAQ

Ε1: Απαιτεί το A20B-2901-0765 ξεχωριστή μονάδα RAM στο σύστημα Series 21;

Ναί. Επειδή το A20B-2901-0765 διαθέτει 0K SRAM, οι παράμετροι CNC και τα αποθηκευμένα προγράμματα διατηρούνται σε ξεχωριστή μονάδα RAM (όπως μονάδες κλάσης A20B-2901-0711) που είναι εγκατεστημένη σε διαφορετική υποδοχή στην κύρια CPU της Series 21. Η μονάδα μνήμης και του άξονα και η μονάδα RAM συνεργάζονται — καμία από μόνη της δεν παρέχει τον πλήρη πόρο μνήμης που χρειάζεται το CNC.

Ε2: Μπορεί το A20B-2901-0765 να αντικαταστήσει το A20B-2901-0764 (παραλλαγή αναλογικού άξονα) στο ίδιο σύστημα;

Μόνο εάν ο άξονας κίνησης του μηχανήματος αλλάξει ταυτόχρονα σε σειριακό τύπο διεπαφής. Οι διεπαφές αναλογικού και σειριακού άξονα διαφέρουν θεμελιωδώς — η τοποθέτηση μιας μονάδας σειριακής ατράκτου (0765) όταν ο ενισχυτής του άξονα αναμένει ότι μια εντολή αναλογικής τάσης δεν θα έχει ως αποτέλεσμα τον έλεγχο του άξονα. Η παραλλαγή του άξονα (σειριακή ή αναλογική) πρέπει να ταιριάζει με την εγκατεστημένη μονάδα κίνησης άξονα.

Ε3: Το FROM στο A20B-2901-0765 περιέχει το λογισμικό CNC ή χρειάζεται να προγραμματιστεί μετά την εγκατάσταση;

Σε κανονική λειτουργία, το FROM σε αυτήν τη μονάδα έρχεται προ-προγραμματισμένο με το λογισμικό συστήματος CNC από την αρχική εγκατάσταση. Μια μονάδα αντικατάστασης που προέρχεται από την ίδια γενιά CNC θα περιέχει συμβατό λογισμικό. Ένα κενό ή μη συμβατό FROM απαιτεί επαναφόρτωση λογισμικού CNC από έναν αρχικό δίσκο εγκατάστασης ή αρχείο αντιγράφου ασφαλείας FANUC — συνήθως απαιτεί πρόσβαση τεχνικής υποστήριξης FANUC.

Ε4: Ποιες προφυλάξεις για την ESD ισχύουν για το A20B-2901-0765;

Λαβή με γειωμένο αντιστατικό ιμάντα καρπού. Φυλάσσετε στην αρχική ή αντίστοιχη αντιστατική συσκευασία. Η κατασκευή SMD αυτής της μονάδας κάνει τα IC της ευαίσθητα στην ηλεκτροστατική εκφόρτιση. Αποφύγετε την επαφή με τις επιφάνειες των εξαρτημάτων. Απενεργοποιήστε πλήρως το CNC πριν αποκτήσετε πρόσβαση στη μονάδα CPU για να αφαιρέσετε ή να εγκαταστήσετε μονάδες.
