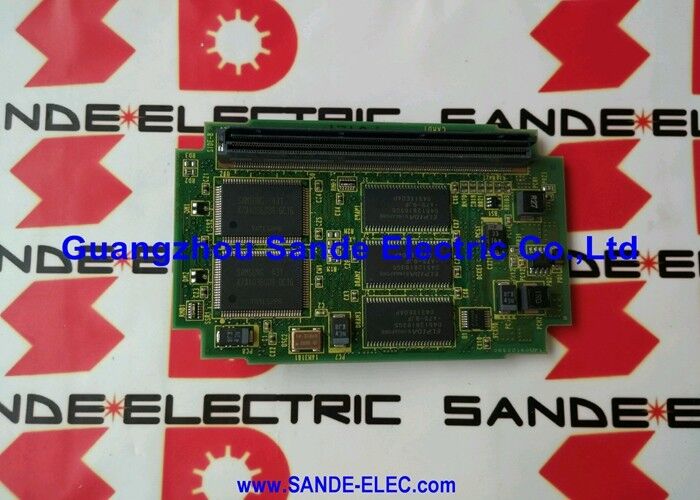

Χρησιμοποιημένο FANUC A20B-2901-0716 A20B29010716 A2OB-29O1-O716

FANUC A20B-2901-0716 ∙ RAM Μονάδα ∙ 128KB SRAM + 3,5MB DRAM, Σειρά 16/18/20/21 CNC

Αριθμός μέρους:Α20Β-2901-0716

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Σειρά προϊόντων:Α20Β-2901

Τύπος προϊόντος:Μονάδα μνήμης RAM (SMD plug-in daughter board)

Σύνοψη

Η A20B-2901-0716 είναι μια μονάδα RAM της FANUC που συνδυάζει 128KB SRAM που υποστηρίζεται από μπαταρία με 3,5MB DRAM, σχεδιασμένη ως plug-in SMD θυγατρική πλακέτα για συστήματα ελέγχου CNC της σειράς FANUC 16, 18, 20 και 21.

Αυτή η μονάδα εγκαταστάθηκε απευθείας στην κύρια πλακέτα CPU του ελέγχου CNC, επεκτείνοντας τη λειτουργική μνήμη του συστήματος για την αποθήκευση προγράμματος μέρους, διατήρηση παραμέτρων, λογική σκάλας PMC,και επεξεργασία δεδομένων σε χρόνο εκτέλεσης.

Η σειρά A20B-2901 αντιπροσωπεύει μία από τις σημαντικότερες οικογένειες μονάδων της FANUC ∙ τις κάρτες μνήμης plug-in που καθορίζουν το μέγεθος της αποθήκευσης προγράμματος μέρους, της μνήμης PMC και των δεδομένων εργασίας που μπορεί να χειριστεί το CNC.

Διαφορετικοί συνδυασμοί χωρητικότητας SRAM και DRAM εξυπηρετούν διαφορετικές απαιτήσεις εφαρμογής: μεγαλύτερη SRAM παρέχει περισσότερη μη ασταθή αποθήκευση για προγράμματα και παραμέτρους.μεγαλύτερη DRAM παρέχει περισσότερη μνήμη εργασίας για επεξεργασία συστήματος και προσωρινά δεδομένα κατά την εκτέλεση.

Το A20B-2901-0716 βρίσκεται στις προδιαγραφές 128KB SRAM / 3.5MB DRAM εντός της σειράς A20B-2901 παρέχοντας τη μέγιστη δυναμικότητα DRAM που είναι διαθέσιμη στο στήριγμα SRAM 128KB αυτής της οικογένειας μονάδων.

Αυτό το καθιστά ιδιαίτερα κατάλληλο για εφαρμογές όπου η ταχύτητα επεξεργασίας δεδομένων είναι σημαντικότερη από την επέκταση της αποθήκευσης προγραμμάτων που υποστηρίζεται από μπαταρία.

Βασικές προδιαγραφές

SRAM vs DRAM Κατανοώντας τους δύο τύπους μνήμης

Σε ένα σύστημα CNC της FANUC, η SRAM και η DRAM διαδραματίζουν διαφορετικούς και συμπληρωματικούς ρόλους.

Η SRAM (στατική μνήμη τυχαίας πρόσβασης) σε ένα FANUC CNC υποστηρίζεται από μπαταρία.διατηρώντας άθικτο το περιεχόμενό τους.

Εδώ είναι που το CNC αποθηκεύει όλα όσα πρέπει να θυμάται μεταξύ των κύκλων ισχύος: προγράμματα εξαρτημάτων, μετατόπιση συντεταγμένων εργασίας, μετατόπιση εργαλείων, παραμέτρους και δεδομένα PMC (Programmable Machine Controller).

Η απώλεια του περιεχομένου της SRAM μέσω μιας νεκρής μπαταρίας, ενός γεγονότος ESD που σκοτώνει τα τσιπ SRAM ή της βλάβης του ενότητας σημαίνει απώλεια όλων των αποθηκευμένων προγραμμάτων και των δεδομένων ρύθμισης μηχανής.

Η DRAM (Dynamic Random Access Memory) απαιτεί συνεχή ανανέωση ισχύος για να διατηρήσει τα δεδομένα της.

Χάνει το περιεχόμενό του τη στιγμή που αφαιρείται η ενέργεια.λογική σκάλας επεξεργασίας PMC, και προσωρινή διατήρηση των δεδομένων κατά την εκτέλεση του προγράμματος.

Περισσότερη DRAM επιτρέπει στο σύστημα να χειρίζεται πιο περίπλοκες λειτουργίες και μεγαλύτερα προγράμματα στην εκτέλεση.

Ανανεώνεται από FROM (Flash ROM) ή SRAM κατά την εκκίνηση.

Ενότητα στο πλαίσιο του συστήματος

Το A20B-2901-0716 συνδέεται με την καθορισμένη πρίζα SMD στην κύρια πλακέτα CPU FANUC CNC.

Στα συστήματα της σειράς 16/18/20/21, η μονάδα RAM είναι μία από τις διάφορες συσσωρευτικές πλακέτες θυγατρικές που προσαρμόζουν τις δυνατότητες της κύριας πλακέτας συνδυασμένες με τις μονάδες FROM (για την αποθήκευση λογισμικού συστήματος),Μονούλες PMC, μονάδες συστήματος (επιλογή τύπου σπινέλου) και μονάδες servo.

Η συγκεκριμένη μονάδα RAM που επιλέχθηκε για ένα μηχάνημα ήταν μέρος της αρχικής προδιαγραφής ελέγχου του κατασκευαστή μηχανών.

Μια μηχανή που έχει διαμορφωθεί για πολύπλοκη αποθήκευση πολλαπλών προγραμμάτων ή εκτεταμένες κλίμακες PMC μπορεί να έχει κατασκευαστεί με την παραλλαγή SRAM 256KB (A20B-2901-0711).

Ένα μηχάνημα που απαιτεί τη μέγιστη ροή DRAM με μέτρια αποθήκευση προγραμμάτων χρησιμοποιεί το A20B-2901-0716.

Εφεδρική στήριξη μπαταρίας ∙ Το κρίσιμο στοιχείο συντήρησης

Η SRAM 128KB στο A20B-2901-0716 εξαρτάται εξ ολοκλήρου από την μπαταρία αντισυστήματος λιθίου για να διατηρήσει το περιεχόμενό της όταν το μηχάνημα απενεργοποιηθεί.

Η μπαταρία βρίσκεται στην κύρια πλακέτα CPU, όχι στην ίδια τη μονάδα RAM.Όταν η τάση της μπαταρίας πέφτει κάτω από το κατώτατο όριο, συνήθως μετά από 3-5 χρόνια λειτουργίας ανάλογα με τις συνθήκες, το CNC εμφανίζει συναγερμό χαμηλής ισχύος της μπαταρίας..

Σε αυτό το σημείο το περιεχόμενο της SRAM μπορεί να είναι ακόμα άθικτο, αλλά η αντικατάσταση θα πρέπει να γίνει άμεσα.

Εάν η μπαταρία αποτύχει πλήρως και το περιεχόμενο της SRAM χαθεί, όλα τα προγράμματα εξαρτημάτων, οι παραμέτροι, οι αντιστοιχίες και τα δεδομένα PMC πρέπει να επαναφορτωθούν.Αυτό μπορεί να σημαίνει μέρες επαναφορέωσης..

Ένα τακτικό πρόγραμμα αντικατάστασης της μπαταρίας, σε συνδυασμό με τακτικό αντίγραφο ασφαλείας παραμέτρων σε μονάδα USB ή μεταφορά αρχείων μέσω δικτύου, αποτρέπει εντελώς αυτή τη λειτουργία βλάβης.

Γενικές ερωτήσεις

Ερώτηση 1: Το CNC δείχνει συναγερμό ενότητας RAM και δεν θα ξεκινήσει.

Πριν συμπεράνετε ότι η μονάδα έχει αποτύχει, ελέγξτε αν η εφεδρική μπαταρία είναι επίσης σε κατάσταση συναγερμού.

Μια νεκρή μπαταρία μπορεί να προκαλέσει διαφθορά περιεχομένου SRAM που το σύστημα ανιχνεύει ως σφάλμα RAM.

Αντικαταστήστε την μπαταρία και ελέγξτε αν ο συναγερμός εξαφανίζεται μετά την επαναφόρτωση των παραμέτρων.

Εάν ο συναγερμός εξακολουθεί να υπάρχει με επιβεβαιωμένη καλή μπαταρία και χωρίς διαφθορά δεδομένων SRAM, η ίδια η μονάδα A20B-2901-0716 απαιτεί αντικατάσταση.

Ε2: Μπορεί το A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) να αντικατασταθεί με ένα A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) για να αυξηθεί η αποθήκευση προγραμμάτων;

Μόνον εάν η διαμόρφωση υλικού και λογισμικού ελέγχου υποστηρίζει τη μεγαλύτερη μονάδα SRAM.Τα χειριστήρια της σειράς 16/18/20/21 έχουν καθορίσει πίνακες συμβατότητας για τις μονάδες RAM δεν ισχύουν όλοι οι συνδυασμοί των μονάδων για όλες τις εκδόσεις χειριστήρων και τις διαμορφώσεις επιλογών.

Ελέγξτε τη συμβατότητα στο εγχειρίδιο υλικού για τον συγκεκριμένο τύπο χειριστή πριν εγκαταστήσετε διαφορετική μονάδα.

Η εγκατάσταση μιας ασυμβίβαστης ενότητας μπορεί να προκαλέσει αποτυχίες εκκίνησης ή σφάλματα χαρτογράφησης μνήμης.

Ε3: Κατά την αντικατάσταση του A20B-2901-0716, πρέπει να εισάγονται εκ νέου όλα τα προγράμματα και οι παραμέτροι;

Όλα τα προγράμματα, οι παραμέτροι, οι μετατοπίσεις εργαλείων, οι μετατοπίσεις εργασίας και τα δεδομένα PMC πρέπει να επαναφορτωθούν.Αυτός είναι ο λόγος για τον οποίο η διατήρηση ενός τρέχοντος αντίγραφο ασφαλείας είναι απαραίτητη πριν από οποιαδήποτε αντικατάσταση ενότητας μνήμης.

Οι περισσότερες FANUC σειράς 16/18/20/21 ελέγχουν την έξοδο προγραμμάτων υποστήριξης και παραμέτρων σε μονάδα USB ή μέσω της διεπαφής Ethernet / RS232 χρησιμοποιώντας αυτές για τη δημιουργία αντιγράφων ασφαλείας πριν από την αλλαγή της ενότητας.

Ε4: Το CNC εμφανίζει σφάλμα μνήμης σε μια περιοχή δεδομένων PMC αλλά όχι σε άλλες.

Οι μερικές βλάβες, όταν μια συγκεκριμένη περιοχή της SRAM παρουσιάζει σφάλματα ενώ άλλες παραμένουν άθικτες, μπορεί να εμφανιστούν σε παλαιότερες μονάδες SRAM.Τα μεμονωμένα τσιπ SRAM εντός της μονάδας μπορεί να αποτύχουν ενώ άλλα παραμένουν λειτουργικά.

Εάν το σφάλμα συνδέεται με συνέπεια με την ίδια περιοχή δεδομένων και επιμένει μετά την επαναφόρτωση παραμέτρων, είναι πιθανό να υπάρξει βλάβη σε επίπεδο chip SRAM.

Η ενότητα πρέπει να αντικατασταθεί και το πλήρες σύστημα να επαναφορτωθεί από την υποστήριξη.

Ε5: Πώς μπορώ να προσδιορίσω ποια μονάδα RAM είναι εγκατεστημένη στο CNC για να επιβεβαιώσω ότι χρειάζομαι το A20B-2901-0716;

Η ετικέτα της εγκατεστημένης μονάδας είναι ευανάγνωστη με το σύστημα ελέγχου απενεργοποιημένο και την κύρια πλακέτα CPU προσπελάσιμη.

Ο αριθμός τμήματος A20B-2901 εκτυπώνεται στην ετικέτα της ενότητας.η οθόνη διαμόρφωσης του συστήματος FANUC ̇ συνήθως προσβάσιμη από τις οθόνες συντήρησης του συστήματος ̇ δείχνει τη διαμόρφωση της εγκατεστημένης μονάδας μνήμης.

Εάν κανένα από τα δύο δεν είναι προσβάσιμο, η αρχική τεκμηρίωση κατασκευής του μηχανήματος (χειρογράφημα συντήρησης κατασκευαστή μηχανής ή κατάλογος ανταλλακτικών) προσδιορίζει τον αρχικό τύπο μονάδας.
