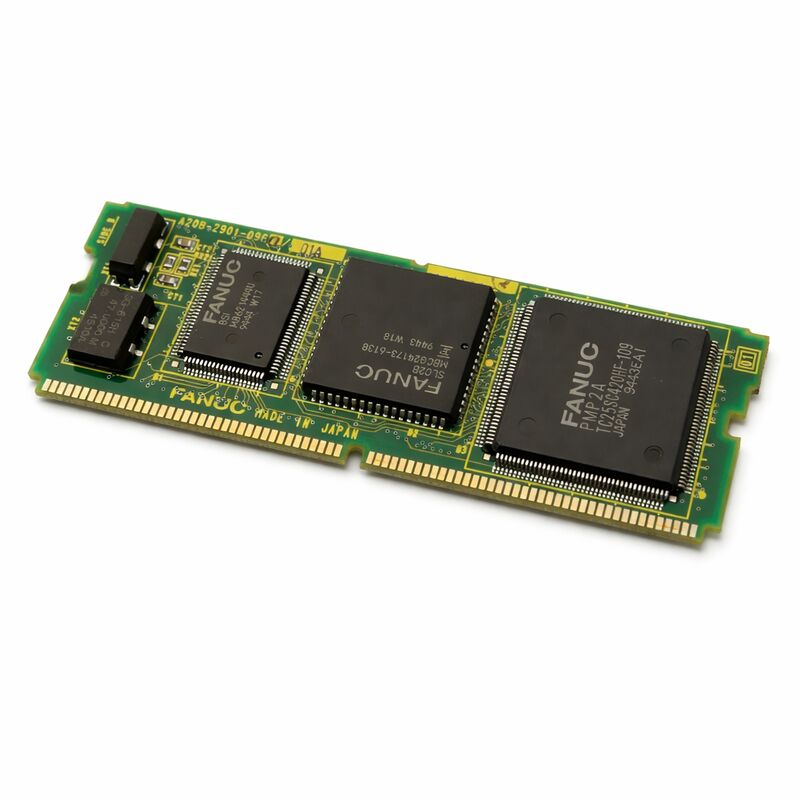

1pcs Χρησιμοποιημένη πλακέτα Fanuc PC A20B-2901-0480 δοκιμασμένη A20B29010480 A2OB-29O1-O48O

FANUC A20B-2901-0480 | Μονάδα Πλακέτας Ελέγχου Σειράς A20B-2901 — FANUC CNC Systems, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-2901-0480

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα Πλακέτας Ελέγχου

Σειρά Πλακέτας: A20B-2901

Εφαρμογή: Ελεγκτής FANUC CNC και σύστημα αυτοματισμού

Επισκόπηση

Το A20B-2901-0480 είναι μια μονάδα πλακέτας από τη σειρά A20B-2901 της FANUC — μια οικογένεια μονάδων τυπωμένων κυκλωμάτων που χρησιμοποιούνται σε όλη τη γκάμα ελεγκτών CNC της FANUC, καλύπτοντας λειτουργίες μνήμης, ελέγχου συστήματος, PMC, διεπαφής servo και επέκτασης για την προ-i-series γενιά ελεγκτών.

Η σειρά A20B-2901 εξυπηρέτησε τις πλατφόρμες ελεγκτών FANUC Series 15, 16, 18, 20 και 21 ως λειτουργικές μονάδες plug-in που επέκτειναν ή όριζαν συγκεκριμένες δυνατότητες του ελεγκτή μέσω της εγκατάστασής τους σε καθορισμένες θέσεις στην κύρια πλακέτα του ελεγκτή.

Η αρθρωτή αρχιτεκτονική που εξυπηρετεί η σειρά A20B-2901 ήταν ένα από τα καθοριστικά χαρακτηριστικά του σχεδιασμού των ελεγκτών της FANUC σε αυτή τη γενιά. Αντί να παράγει ελεγκτές σταθερής διαμόρφωσης, η FANUC σχεδίασε την κύρια πλακέτα του ελεγκτή με θέσεις υποδοχής για μια σειρά μονάδων λειτουργιών.

Κάθε μονάδα εκτελούσε μια καθορισμένη λειτουργία. Ο κατασκευαστής του μηχανήματος επέλεγε τον συνδυασμό που ταίριαζε στις απαιτήσεις του μηχανήματός του.

Το αποτέλεσμα ήταν ένας ελεγκτής που μπορούσε να διαμορφωθεί με ακρίβεια για την εφαρμογή — χωρίς περιττή λειτουργικότητα, χωρίς ελλιπή λειτουργικότητα — από μια βιβλιοθήκη τυποποιημένων μονάδων.

Το A20B-2901-0480 είναι ένα μέλος αυτής της βιβλιοθήκης.

Η συγκεκριμένη λειτουργία του εντός της αρχιτεκτονικής του ελεγκτή το καθιστά απαραίτητο εξάρτημα για τα μηχανήματα που διαμορφώθηκαν με αυτό. Όταν αυτή η μονάδα αποτύχει, η συγκεκριμένη δυνατότητα που παρείχε χάνεται, και η σωστή λειτουργία του μηχανήματος εξαρτάται από την αποκατάστασή της.

Βασικές Προδιαγραφές

Η Σειρά A20B-2901 — Λειτουργική Εύρος

Η σειρά A20B-2901 είναι η γενιά διαδόχου της σειράς A20B-2900 στην οικογένεια μονάδων ελεγκτών της FANUC.

Οι δύο σειρές μοιράζονται τον ίδιο αρχιτεκτονικό ρόλο — μονάδες λειτουργιών plug-in για τους ελεγκτές CNC προ-i-series — αλλά η σειρά A20B-2901 αντικατοπτρίζει τη μετάβαση γενιάς υλικού που συνόδευε τη βελτίωση των πλατφορμών FANUC Series 15/16/18/20/21.

Εντός της οικογένειας A20B-2901, η γκάμα λειτουργιών περιλαμβάνει: μονάδες μνήμης SRAM σε διάφορες χωρητικότητες για αποθήκευση προγραμμάτων και παραμέτρων, μονάδες DRAM για μνήμη εργασίας, μονάδες ελέγχου PMC με ή χωρίς διεπαφές I/O Link, μονάδες FROM για μη πτητική αποθήκευση λογισμικού και εξειδικευμένες μονάδες λειτουργιών για συγκεκριμένες εφαρμογές.

Κάθε παραλλαγή αναγνωρίζεται από τον πλήρη αριθμό εξαρτήματός της — παραλλαγές που μοιράζονται το πρόθεμα A20B-2901 αλλά διαφέρουν στο επίθημα εξυπηρετούν διαφορετικές λειτουργίες και δεν είναι εναλλάξιμες.

Η θέση του A20B-2901-0480 εντός αυτού του λειτουργικού εύρους το τοποθετεί στον συγκεκριμένο ρόλο του.

Η τεκμηρίωση υλικού του ελεγκτή αναφέρει ποια μονάδα ανήκει σε ποια υποδοχή πλακέτας και τι λειτουργία παρέχει σε αυτή τη θέση.

Αυτή η τεκμηρίωση είναι η οριστική αναφορά για την κατανόηση του τι συνεισφέρει το -0480 στη διαμόρφωση του ελεγκτή που εξυπηρετεί.

Αρχές Συντήρησης για Μονάδες A20B-2901

Η συντήρηση ενός ελεγκτή FANUC που χρησιμοποιεί μονάδες σειράς A20B-2901 ακολουθεί την ίδια δομημένη προσέγγιση με τη συντήρηση οποιουδήποτε αρθρωτού βιομηχανικού ελεγκτή:

Η πρώτη αρχή είναι η σωστή αναγνώριση σφαλμάτων.

Ένα σφάλμα μονάδας παράγει συναγερμούς στην περιοχή λειτουργίας που εξυπηρετεί η μονάδα. Η ακριβής αναγνώριση του κωδικού συναγερμού και η αντιστοίχισή του με τη μονάδα που είναι υπεύθυνη για αυτή τη λειτουργία, εστιάζει την προσπάθεια αντικατάστασης στο σωστό εξάρτημα.

Η δεύτερη αρχή είναι η επαλήθευση συνδετήρων. Πριν αντικαταστήσετε μια μονάδα, επαληθεύστε ότι ο συνδετήρας της μονάδας είναι σε καλή κατάσταση και πλήρως συνδεδεμένος. Οι ασταθείς συναγερμοί που σχετίζονται με την πλακέτα είναι συχνά σφάλματα συνδετήρων παρά σφάλματα πλακέτας.

Η επανατοποθέτηση της μονάδας και ο καθαρισμός των επαφών του συνδετήρα επιλύουν πολλές φαινομενικές βλάβες πλακέτας.

Η τρίτη αρχή είναι η ακριβής αντιστοίχιση αριθμού εξαρτήματος.

Η σειρά A20B-2901 περιέχει πολλές παραλλαγές. Η φυσική ομοιότητα μεταξύ των παραλλαγών δεν υποδηλώνει ηλεκτρική συμβατότητα. Μόνο μια ακριβής αντιστοίχιση αριθμού εξαρτήματος εγγυάται ότι η μονάδα αντικατάστασης εκτελεί τη σωστή λειτουργία στη σωστή θέση.

Η τέταρτη αρχή είναι η προετοιμασία δεδομένων. Εάν η μονάδα αποθηκεύει πτητικά δεδομένα — παραμέτρους, δεδομένα προγράμματος, σταθερές μηχανής — πρέπει να ληφθεί πλήρες αντίγραφο ασφαλείας πριν από την αφαίρεση. Η μονάδα αντικατάστασης ξεκινά κενή.

Η επαναφορά από αντίγραφο ασφαλείας είναι ο μόνος τρόπος ανάκτησης των δεδομένων χωρίς χειροκίνητη επανεισαγωγή.

Διαθεσιμότητα και η Αλυσίδα Εφοδιασμού Κληρονομιάς

Η σειρά A20B-2901 παρήχθη για ελεγκτές που θεωρούνται πλέον παλαιότερης γενιάς — η γενιά Series 15, 16, 18, 20 και 21 που προηγήθηκε της i-series. Η FANUC διέκοψε την αρχική παραγωγή αυτών των μονάδων μετά τη μετάβαση σε νεότερες πλατφόρμες ελεγκτών.

Τα μηχανήματα που τροφοδοτούν αυτοί οι ελεγκτές εξακολουθούν να είναι σε λειτουργία. Πολλά αντιπροσωπεύουν παραγωγική ικανότητα που οι χειριστές τους σκοπεύουν να διατηρήσουν για τα επόμενα χρόνια.

Η αλυσίδα εφοδιασμού που υποστηρίζει αυτά τα μηχανήματα — δοκιμασμένο πλεονάζον απόθεμα από αποσυναρμολογημένο εξοπλισμό, επαγγελματικά ανακατασκευασμένες μονάδες με νέα εξαρτήματα και λειτουργικές δοκιμές, και υπηρεσίες επισκευής σε επίπεδο εξαρτήματος — παραμένει ενεργή και προσβάσιμη.

Κατά την προμήθεια μιας αντικατάστασης A20B-2901-0480, καθορίστε τον πλήρη αριθμό εξαρτήματος και, εάν είναι δυνατόν, το επίθημα αναθεώρησης υλικού. Τα επιθήματα αναθεώρησης πλακέτας υποδεικνύουν αλλαγές στη διάταξη της πλακέτας ή στα εξαρτήματα που έγιναν κατά τη διάρκεια της παραγωγής της μονάδας.

Οι μεταγενέστερες αναθεωρήσεις είναι συνήθως συμβατές προς τα πίσω με υποδοχές προηγούμενων αναθεωρήσεων, αλλά η επιβεβαίωση αυτού για τη συγκεκριμένη εφαρμογή αποφεύγει απροσδόκητα προβλήματα συμβατότητας.

Συχνές Ερωτήσεις

Ε1: Ο ελεγκτής παράγει έναν συναγερμό που η τεκμηρίωση αντιστοιχίζει στην περιοχή λειτουργίας που εξυπηρετεί αυτή η μονάδα. Ο συνδετήρας της μονάδας έχει ήδη επαληθευτεί ως καλός. Ποιο είναι το επόμενο διαγνωστικό βήμα;

Εάν ο συνδετήρας επιβεβαιωθεί ως καλός και ο συναγερμός επιμένει, το πιο αυστηρό επόμενο βήμα είναι ένας έλεγχος αντικατάστασης μονάδας: εγκαταστήστε μια γνωστή καλή μονάδα του ίδιου αριθμού εξαρτήματος στην ίδια υποδοχή και παρατηρήστε εάν ο συναγερμός εκκαθαρίζεται.

Εάν ναι, η αρχική μονάδα επιβεβαιώνεται ως ελαττωματική. Εάν ο συναγερμός ακολουθήσει τη γνωστή καλή μονάδα στην υποδοχή της, το σφάλμα βρίσκεται στην περιοχή της υποδοχής της κύριας πλακέτας παρά στην ίδια τη μονάδα.

Ε2: Η μονάδα A20B-2901-0480 αντικαταστάθηκε μετά από επιβεβαιωμένο σφάλμα. Η πλακέτα αντικατάστασης έλυσε τον αρχικό συναγερμό, αλλά τώρα εμφανίζεται ένας διαφορετικός, σχετικός συναγερμός. Τι συμβαίνει;

Ένας νέος αλλά σχετικός συναγερμός μετά από αντικατάσταση μονάδας μπορεί να υποδηλώνει ότι ο αρχικός συναγερμός ήταν σύμπτωμα μιας υποκείμενης κατάστασης που δεν έχει επιλυθεί. Για παράδειγμα, μια παροδική υπέρταση τροφοδοσίας που κατέστρεψε την αρχική μονάδα μπορεί να συνεχίσει να καταπονεί την αντικατάσταση.

Μια άλλη πιθανότητα είναι ότι η αναθεώρηση υλικού της μονάδας αντικατάστασης έχει μια μικρή λειτουργική διαφορά που εκθέτει μια οριακή κατάσταση στο περιβάλλον κύκλωμα.

Επανεξετάστε προσεκτικά την τεκμηρίωση συναγερμού και ελέγξτε εάν ο νέος συναγερμός υποδεικνύει την ίδια τη μονάδα ή ένα κύκλωμα με το οποίο αλληλεπιδρά η μονάδα.

Ε3: Η μονάδα δεν παρουσιάζει ορατή φυσική ζημιά, αλλά αποτυγχάνει ασταθώς. Πώς πρέπει να αντιμετωπιστεί αυτό;

Η ασταθής αποτυχία χωρίς ορατή ζημιά συνήθως υποδηλώνει ένα εξάρτημα που λειτουργεί στα όριά του. Οι ηλεκτρολυτικοί πυκνωτές, ορισμένα ολοκληρωμένα κυκλώματα και προβλήματα ακεραιότητας συγκολλήσεων μπορούν όλα να προκαλέσουν ασταθή συμπεριφορά.

Μια πλακέτα σε αυτή την κατάσταση πιθανότατα θα προχωρήσει σε μόνιμη αποτυχία υπό συνεχή λειτουργία. Εάν η πλακέτα μπορεί να σταλεί σε εξουσιοδοτημένη υπηρεσία επισκευής για αξιολόγηση, ενώ το μηχάνημα συνεχίζει με μια μονάδα αντικατάστασης, η ασταθής πλακέτα μπορεί να είναι επισκευάσιμη αντί να απορριφθεί.

Η αξιολόγηση πριν από τη διάθεση είναι η οικονομική προσέγγιση.

Ε4: Πώς πρέπει να συσκευάζεται και να αποθηκεύεται η A20B-2901-0480 για μακροχρόνια χρήση ως εφεδρική;

Αποθηκεύστε σε αντιστατική συσκευασία — είτε στην αρχική συσκευασία αφρού και σακούλας είτε σε ισοδύναμα αντιστατικά υλικά. Διατηρήστε σε ελεγχόμενο περιβάλλον: σταθερή θερμοκρασία (θερμοκρασία δωματίου), χαμηλή υγρασία, χωρίς κυκλική μεταβολή θερμοκρασίας.

Επιθεωρείτε ετησίως για τυχόν σημάδια ζημιάς από υγρασία ή οξείδωσης στις επαφές του συνδετήρα. Καθαρίστε τις οξειδωμένες επαφές με κατάλληλο καθαριστικό επαφών ασφαλές για ηλεκτρονικά.

Επισημάνετε τη συσκευασία με τον πλήρη αριθμό εξαρτήματος και την ημερομηνία αποθήκευσης. Εάν η μονάδα διαθέτει εφεδρική μπαταρία, ελέγξτε και αντικαταστήστε την μπαταρία σε τακτική βάση για να διατηρήσετε οποιοδήποτε αποθηκευμένο περιεχόμενο.

Ε5: Μπορεί αυτή η μονάδα να χρησιμοποιηθεί τόσο σε ελεγκτές Series 16 όσο και σε Series 18, ή είναι ειδική για έναν;

Η συμβατότητα μεταξύ των Series 16 και Series 18 εξαρτάται από τη συγκεκριμένη λειτουργία που εξυπηρετεί η μονάδα και τη γενιά υλικού του ελεγκτή.

Ορισμένες μονάδες A20B-2901 τεκμηριώνονται ως συμβατές σε πολλαπλές σειρές επειδή η λειτουργία τους — αποθήκευση μνήμης, για παράδειγμα — είναι αρκετά γενική ώστε να εξυπηρετεί και τις δύο.

Άλλες είναι ειδικές για τη διαμόρφωση.

Το εγχειρίδιο υλικού του ελεγκτή για κάθε συγκεκριμένη σειρά και μοντέλο είναι η έγκυρη πηγή. Μην υποθέτετε δια-σειριακή συμβατότητα με βάση μόνο τη φυσική εφαρμογή.
