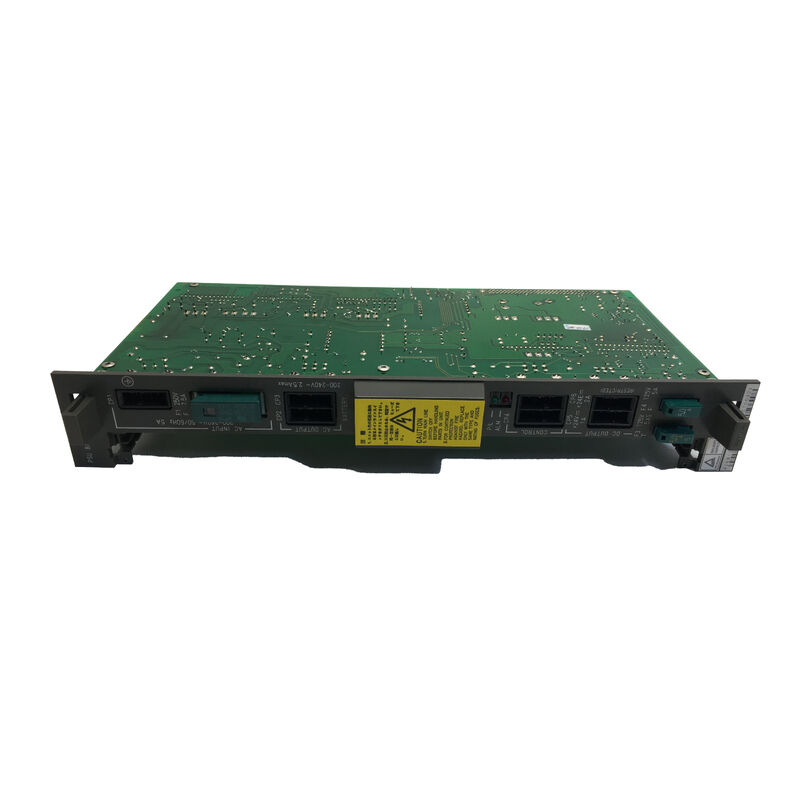

Α16Β-1210-0801 Fanuc PCB Board Α16Β12100801 AI6B-I2IO-O8OI

A16B-1210-0801∙ FANUC MPG Διασύνδεση PCB ∙ Σειρά 0A / 0B / 0C / 0F / 00B / 00C / χειροκίνητη γεννήτρια παλμών CNC Interface

MPG Interface Συνδέοντας το χειροκίνητο τροχό με το CNC

Το "MPG" σημαίνει Manual Pulse Generator (Διαχειριζόμενη γεννήτρια παλμών) ∙ το περιστρεφόμενο χειροκίνητο τροχό κωδικοποιητή που χρησιμοποιείται από τους χειριστές μηχανών για να μετακινούν χειροκίνητα άξονες CNC με ακρίβεια.που παράγει ηλεκτρικούς παλμούςΤο CNC μεταφράζει αυτούς τους παλμούς σε ελεγχόμενη κίνηση άξονα σε μια επιλέξιμη κλίμακα (συνήθως ×1, ×10 ή ×100 ανά παλμό, που αντιστοιχεί σε 0,001mm, 0,01mm ή 0,1mm ανά κλικ χειροκίνητου τροχού).

Το A16B-1210-0801 είναι το ειδικό PCB MPG διεπαφής για τα συστήματα CNC σειράς 0-A, 0-B, 0-C, 0-F, 00B και 00C.Παίρνει την τροχιά παλμών του χειροκίνητου τροχού και τη μεταδίδει στον κινητήρα παρεμβολής του CNC με τη σωστή μορφή για χειροκίνητη τοποθέτηση άξονα.

Βασικές προδιαγραφές

Πώς λειτουργεί η διεπαφή MPG

Το MPG (κυκλώμα χειρός) παράγει ένα σήμα κωδικοποιητή τετραγωνικής διασταύρωσης δύο καναλιών παλμών (A και B) σε σχέση φάσης 90°.Αυτή η τετραγωνική κωδικοποίηση επιτρέπει στο πίνακα διεπαφής να καθορίσει τόσο την κατεύθυνση περιστροφής και τον αριθμό των παλμών.

Το A16B-1210-0801 δέχεται τα ακόλουθα σήματα τετραγωνισμού και:

Μετράει τους παλμούς:Η διεπαφή μετράει τους εισερχόμενους παλμούς από τον τροχό χειρός σε πραγματικό χρόνο, διατηρώντας μια ακριβή μέτρηση της περιστροφής του τροχού χειρός.

Καθορίζει την κατεύθυνση:Η σχέση φάσης μεταξύ των καναλιών Α και Β λέει στην πλακέτα διεπαφής εάν ο τροχός γυρίζει με την κατεύθυνση των ωρολογιακών δεικτών (κατεύθυνση θετικού άξονα) ή κατά την κατεύθυνση των ωρολογιακών δεικτών (κατεύθυνση αρνητικού άξονα).

Εφαρμόζεται πολλαπλασιαστής κλίμακας:Η επιλογή κλίμακας ×1/×10/×100 (από τον διακόπτη λειτουργίας του χειριστή) εφαρμόζεται στον αριθμό παλμών, παράγοντας την εντοπισμένη μετατόπιση άξονα.

Μεταδίδει σε CNC:Η διαμορφωμένη εντολή θέσης αποστέλλεται στη λειτουργία παρεμβολής του CNC, η οποία εκτελεί ομαλή κίνηση άξονα ως απάντηση στην είσοδο του χειροκίνητου τροχού.

Σενάρια εφαρμογής

Μη λειτουργικός χειροκίνητος τροχός MPG:Ο χειροκίνητος τροχός MPG της σειράς FANUC 0-C CNC σταματά να παράγει κίνηση άξονα.Η πλακέτα διεπαφής A16B-1210-0801 προσδιορίζεται ως το σφάλμαΗ αντικατάσταση αποκαθιστά την χειροκίνητη θέση του άξονα.

Σειρά 0-B Συντήρηση διεπαφής χειροκίνητου τροχού CNC:Το A16B-1210-0801 MPG interface board αντικαθίσταται για να εξασφαλιστεί η αξιόπιστη λειτουργία του χειροκίνητου τροχού.

Γενικές ερωτήσεις

Ε: Γιατί η διεπαφή MPG χρειάζεται ένα ειδικό PCB;

Το χειροκίνητο τιμόνι MPG παράγει σήματα τετραγωνικής κωδικοποίησης σε πραγματικό χρόνο.και μεταδίδεται στη λειτουργία παρεμβολής του CNC στο ρυθμό ενημέρωσης του CNCΗ ενσωμάτωση αυτής της αποκωδικοποίησης ειδικού υλικού εντός της κύριας πλακέτας CPU προσθέτει πολυπλοκότητα στο κύκλωμα. Ένα ξεχωριστό PCB διασύνδεσης απομονώνει την επεξεργασία σήματος MPG και απλοποιεί τον σχεδιασμό της κύριας πλακέτας.

Ε2: Τι συμβαίνει όταν A16B-1210-0801 αποτυγχάνει; Μπορούν οι άξονες να μετακινηθούν;

Όταν η διεπαφή MPG αποτυγχάνει, η λειτουργία HANDLE (handwheel-controlled jog) χάνεται.Η λειτουργία JOG (κυκλοφορία με έλεγχο με κουμπί πίεσης σε προγραμματισμένο ρυθμό τροφοδοσίας) και η λειτουργία MDI (κινητική κίνηση με έλεγχο προγράμματος) παραμένουν συνήθως λειτουργικέςΗ αυτόματη εκτέλεση προγράμματος δεν επηρεάζεται επίσης.

Ε3: Είναι η A16B-1210-0801 συμβατή με όλους τους τύπους μηχανών CNC της σειράς 0-A έως 00C (εξοπλισμούς, κέντρα επεξεργασίας);

Ναι. Η ονομασία συμβατότητας "#0A/B/C/F/00B/C" καλύπτει όλους τους τύπους μηχανών εντός κάθε σειράς CNC ̇ κέντρα επεξεργασίας (0-MC, 0-MD, 0-MF), κέντρα στροφής (0-TC, 0-TD, 0-TF),και άλλους τύπους μηχανών της οικογένειας 0Το υλικό της διεπαφής MPG είναι ανεξάρτητο από τη διαμόρφωση τύπου μηχανής.

Ε4: Η αντικατάσταση του A16B-1210-0801 απαιτεί οποιαδήποτε προσαρμογή των παραμέτρων MPG;

Ο πολλαπλασιαστής κλίμακας του MPG (×1/×10/×100) και η ανάθεση άξονα είναι ρυθμισμένοι σε παραμέτρους CNC που αποθηκεύονται στην κύρια SRAM του CNC, όχι στην πλακέτα διεπαφής MPG.Μετά την τοποθέτηση του ανταλλακτικού A16B-1210-0801Ελέγξτε τη λειτουργία του χειροκίνητου τροχού σε λειτουργία HANDLE σε κάθε άξονα πριν επιστρέψετε στην παραγωγή.
