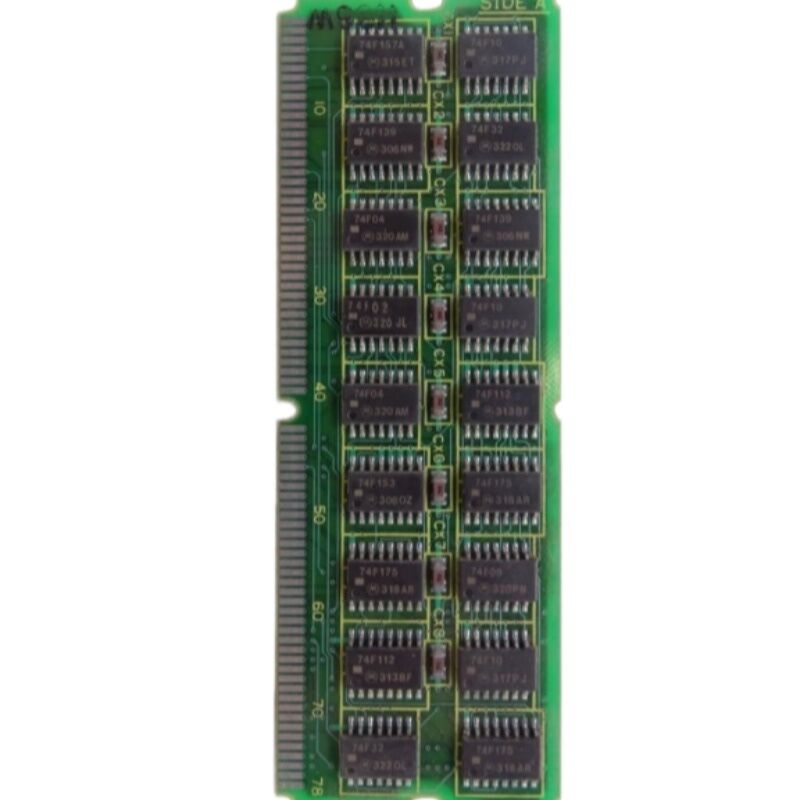

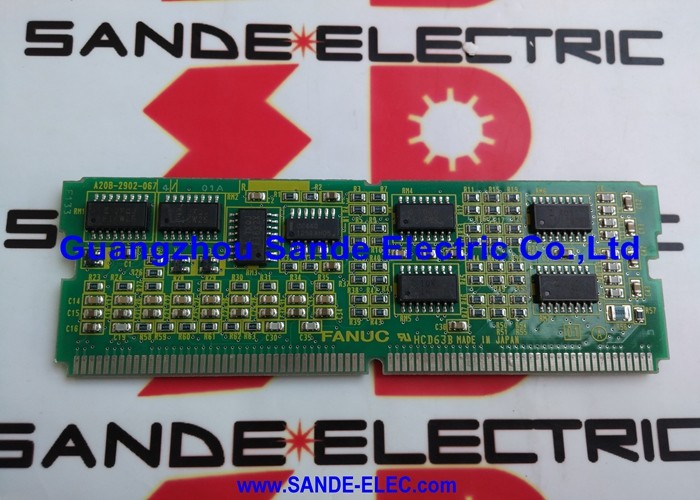

FANUC A20B-2900-0930 Χρησιμοποιούμενη μονάδα A20B29000930 A2OB-29OO-O93O

FANUC A20B-2900-0930. Η CPU Μονάδα 80386SX Σειρά 18-A / 21, Ιαπωνία Προέλευση, διακόπηκε

Αριθμός μέρους:Α20Β-2900-0930

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα CPU (Πίνακα MPU)

Επεξεργαστής:Intel 80386SX (i386sx)

Σειρά πίνακα:Α20Β-2900

Συστήματα συμβατά:FANUC σειράς 18-Α, σειρά 21 και συμβατές

Κατάσταση:Αποσύρθηκε από τον κατασκευαστή

Σύνοψη

Η A20B-2900-0930 είναι η μονάδα CPU για τα συστήματα CNC της σειράς FANUC 18-A και χρησιμεύει είτε ως κύρια είτε ως υπο-CPU στην σειρά 21 και τους συμβατούς ελεγκτές.

Είναι η πλακέτα που περιέχει την κεντρική μονάδα επεξεργασίας ∙ ένα Intel 80386SX ∙ μαζί με τα γύρω κυκλώματα υποστήριξης που καθιστούν τον επεξεργαστή λειτουργικό εντός της αρχιτεκτονικής CNC:Γενιά ρολογιού, buffering λεωφορείου, λογική διασύνδεσης μνήμης, και τις συνδέσεις με την κύρια πλακέτα CPU που συνδέεται.

Στην αρθρωτή αρχιτεκτονική ελέγχου της FANUC, η CPU δεν είναι ενσωματωμένη απευθείας στην κύρια πλακέτα.

Αυτό επιτρέπει την ανεξάρτητη αντικατάσταση της μονάδας επεξεργασίας σε περίπτωση βλάβης,και επέτρεψε στη FANUC να προσφέρει διαφορετικές δυνατότητες επεξεργασίας στην ίδια πλατφόρμα κύριας πλακέτας με την τοποθέτηση διαφορετικών μονάδων CPU.

Η A20B-2900-0930 έχει τον επεξεργαστή 80386SX 32bit της Intel με εξωτερική λεωφορεία δεδομένων 16bit,τοποθετήθηκε ως μια αποδοτική και οικονομικά αποδοτική λύση επεξεργασίας όταν αυτά τα ελεγκτικά κατασκευάστηκαν.

Ο ελεγκτής CNC δεν μπορεί να λειτουργήσει χωρίς αυτή τη μονάδα.

Όταν αυτό το μοντέλο αποτυγχάνει, ο ελεγκτής δεν ξεκινά. Δεν υπάρχει λύση ∙ το μοντέλο πρέπει να αντικατασταθεί και το λογισμικό να επαναφορτωθεί πριν το μηχάνημα μπορεί να λειτουργήσει ξανά.

Βασικές προδιαγραφές

Ο 80386SX ∙ ∙ Επεξεργαστής της γενιάς του

Ο Intel 80386SX ήταν ένας εξέχων επεξεργαστής στον βιομηχανικό ενσωματωμένο υπολογιστή κατά το τέλος της δεκαετίας του 1980 και τη δεκαετία του 1990.

Παρείχε δυνατότητα εσωτερικής επεξεργασίας 32 bit ∙ που σημαίνει ότι μπορούσε να λειτουργήσει με 32-bit τιμές δεδομένων εσωτερικά ∙ ενώ χρησιμοποιούσε μια 16-bit λεωφόρο δεδομένων για να επικοινωνεί με την εξωτερική μνήμη και τα περιφερειακά.Αυτός ο συνδυασμός παρείχε ισχυρή υπολογιστική απόδοση με χαμηλότερο κόστος συστήματος από το πλήρες 32bit bus 80386DX.

Για τις εφαρμογές ελέγχου CNC, αυτό που έχει σημασία δεν είναι η ταχύτητα ρολογιού μεμονωμένα, αλλά η ικανότητα του επεξεργαστή να εκτελεί εργασίες ελέγχουΔιαχείριση επικοινωνίας, και η απεικόνιση της εικόνας μέσα στους απαιτούμενους κύκλους συγχρονισμού.

Η 80386SX παρείχε το χώρο ελέγχου που απαιτούσε η σειρά 18-A για την παραγωγή εφαρμογών μηχανικής.

Η FANUC χρησιμοποίησε αυτόν τον επεξεργαστή σε πολλαπλές παραλλαγές ελεγκτών στην ίδια γενιά,και η αρχιτεκτονική της μονάδας CPU επέτρεπε την ίδια κύρια πλακέτα να χρησιμοποιείται με διαφορετικές ταχύτητες επεξεργαστή ή τύπους με την ανταλλαγή της μονάδας CPU.

Κεντρικός CPU έναντι υπο-CPU ρόλος

Ο A20B-2900-0930 εξυπηρετεί δύο διαφορετικούς ρόλους ανάλογα με τον συγκεκριμένο ελεγκτή στον οποίο είναι εγκατεστημένος.

Σε μικρότερα συστήματα ∙ το μοντέλο Β της σειράς 21 είναι ένα συγκεκριμένο παράδειγμα ∙ αυτό το μοντέλο λειτουργεί ως η κύρια CPU.

Η σειρά 21 είναι μια πιο συμπαγή πλατφόρμα ελέγχου όπου αυτή η μονάδα CPU μεταφέρει το κύριο φορτίο επεξεργασίας.

Η ίδια φυσική επιφάνεια εξυπηρετεί αυτόν τον ρόλο υψηλότερης ευθύνης.

Σε μεγαλύτερα συστήματα Series 18-A η κύρια πλακέτα CPU μπορεί να περιέχει έναν πιο ισχυρό κύριο επεξεργαστή, με τον A20B-2900-0930 να λειτουργεί ως υπο-CPU.η υπο-CPU χειρίζεται συγκεκριμένες εργασίες επεξεργασίας που είναι διαχωρισμένες από το κύριο φορτίο εργασίας της CPU, βελτιώνοντας τη συνολική απόδοση του συστήματος.

Η διάκριση είναι σημαντική για την προμήθεια αντικατάστασης.

Επιβεβαιώστε το ρόλο που παίζει η ενότητα στην συγκεκριμένη μηχανή σας.αλλά το λογισμικό που φορτώνεται στο FROM πρέπει να αντιστοιχεί στον συγκεκριμένο τύπο και τη διαμόρφωση του ελεγκτή.

Εγκατάσταση λογισμικού μετά την αντικατάσταση

Η αντικατάσταση μιας μονάδας CPU σε ένα σύστημα FANUC δεν είναι απλά μια ανταλλαγή υλικού. Το λειτουργικό λογισμικό του CNC αποθηκεύεται στην αποθηκευτική μνήμη FROM separated module (s) στην κύρια πλακέτα.Όταν εγκαθίσταται νέα μονάδα CPU, το περιεχόμενο FROM φορτώνεται στη DRAM της μονάδας CPU κατά την ενεργοποίηση και το σύστημα ξεκινά από εκεί.

Εάν το FROM είναι άθικτο και περιέχει τη σωστή έκδοση λογισμικού, το σύστημα θα πρέπει να ξεκινήσει μετά την αντικατάσταση της μονάδας CPU.

Εάν το περιεχόμενο του FROM έχει επίσης καταστραφεί, τόσο η μονάδα CPU όσο και η μονάδα FROM απαιτούν προσοχή πριν το σύστημα λειτουργήσει σωστά.

Πάντα να επιβεβαιώνετε την ακεραιότητα του FROM ως μέρος της διαγνωστικής διαδικασίας όταν υπάρχει υποψία βλάβης της μονάδας CPU.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής της σειράς 18-Α δεν ξεκινά. Η παροχή ενέργειας φαίνεται να λειτουργεί. Είναι το A20B-2900-0930 το πιθανό σφάλμα;

Μια κατάσταση μη εκκίνησης με λειτουργική παροχή ενέργειας συνάδει με βλάβη της μονάδας CPU, αλλά και με διαφθορά FROM ή σφάλμα κύριας πλακέτας.

Ελέγξτε τους δείκτες κατάστασης των LED στην κύρια πλακέτα κατά την ενεργοποίηση. Η ακολουθία των LED είναι τεκμηριωμένη στο εγχειρίδιο συντήρησης και δείχνει πόσο προχωρά η διαδικασία εκκίνησης πριν από τη διακοπή.

Εάν η ακολουθία σταματήσει αμέσως μετά την ενεργοποίηση χωρίς οποιαδήποτε δραστηριότητα που σχετίζεται με τον CPU, η μονάδα CPU είναι ισχυρός ύποπτος.

ΕΡ2: Ο ελεγκτής ξεκινά διαλείμματα, μερικές φορές ξεκινά φυσιολογικά, μερικές φορές κρέμεται στην εκκίνηση.

Η διαλείπουσα βλάβη εκκίνησης είναι συχνά ένα σφάλμα συνδέσμου και όχι μια βλάβη ενότητας.

Αν οι επαφές αυτές έχουν αναπτύξει οξείδωση ή μηχανική χαλαρότητα, η μονάδα μπορεί να κάνει ασυνεπή ηλεκτρική επαφή.

Καθαρίστε τις επαφές των συνδέσμων με κατάλληλο καθαριστικό επαφής, επανασυνδεθείτε σταθερά με τη μονάδα και ξαναδοκιμάστε.

Εάν η διαλείπουσα βλάβη συνεχίζεται, η ίδια η μονάδα μπορεί να έχει πρόβλημα θερμικής λειτουργίας ή κατασκευαστικού στοιχείου.

ΕΡΩΤΗΣΗ 3: Εγκαταστάθηκε ένα αντικαταστατικό A20B-2900-0930 και το μηχάνημα ξεκινά, αλλά αμέσως συναγερμός με σφάλμα CPU.

Ένα σφάλμα CPU μετά την εγκατάσταση με μια νέα μονάδα υποδηλώνει συνήθως ασυμβατότητα λογισμικού ∙ η έκδοση λογισμικού FROM δεν ταιριάζει με την αναθεώρηση της μονάδας CPU,ή το περιεχόμενο FROM είναι για διαφορετικό τύπο ελεγκτή.

Βεβαιωθείτε ότι η έκδοση λογισμικού της μονάδας FROM είναι συμβατή με τη μονάδα CPU αντικατάστασης.

Επιβεβαιώστε την αναθεώρηση του ενότητας από την ετικέτα στον πίνακα και ανατρέξτε την αναφορά στο έγγραφο συντήρησης.

Ε4: Μπορεί το A20B-2900-0930 από σύστημα σειράς 21 να χρησιμοποιηθεί σε σύστημα σειράς 18-Α;

Και τα δύο συστήματα χρησιμοποιούν το ίδιο υλικό μονάδας CPU. Το αν η μονάδα είναι εναλλάξιμη εξαρτάται από το αν το λογισμικό FROM στο σύστημα-στόχο είναι συμβατό με την παραλλαγή της μονάδας (π.χ.αναθεώρηση υλικού).

Αν τα νούμερα των εξαρτημάτων ταιριάζουν ακριβώς, το υλικό είναι συμβατό.

Το λογισμικό που φορτώνεται από το FROM καθορίζει τη λειτουργική συμπεριφορά ∙ δεν χρειάζεται να αλλάξει μόνο και μόνο επειδή η μονάδα προέρχεται φυσικά από διαφορετικό τύπο ελεγκτή.

Ε5: Το μηχάνημα λειτούργησε σωστά μέχρι την αύξηση της ισχύος. Μετά την αύξηση, δεν θα ξεκινήσει. Πρέπει πρώτα να αντικατασταθεί η μονάδα CPU;

Η μονάδα CPU είναι ευάλωτη, αλλά το ίδιο και η παροχή ενέργειας, η κύρια πλακέτα και η μονάδα FROM.

Αντί να αντικαθίστανται τα εξαρτήματα τυχαία, χρησιμοποιήστε τους δείκτες κατάστασης LED και τυχόν διαθέσιμες διαγνωστικές πληροφορίες στην οθόνη του ελεγκτή.

Εάν η μονάδα CPU δείχνει συγκεκριμένα φυσική βλάβη ̇ καμένα εξαρτήματα, σπασμένα IC ̇ είναι το σημείο εκκίνησης.

Διαφορετικά, η συστηματική διάγνωση με βάση τις αναφορές του ελεγκτή κατά την ενεργοποίηση είναι πιο αξιόπιστη.
