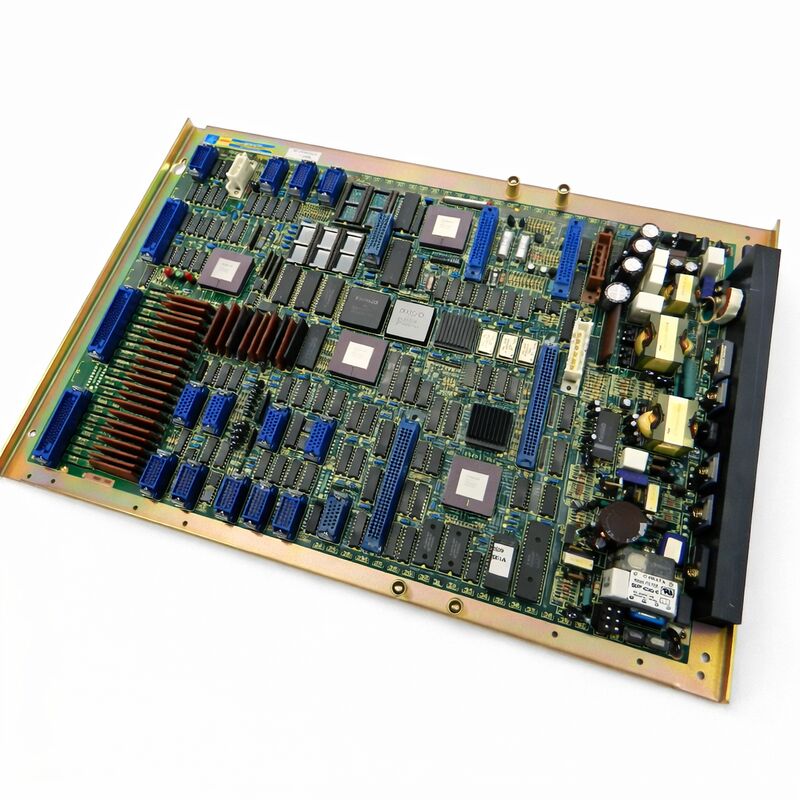

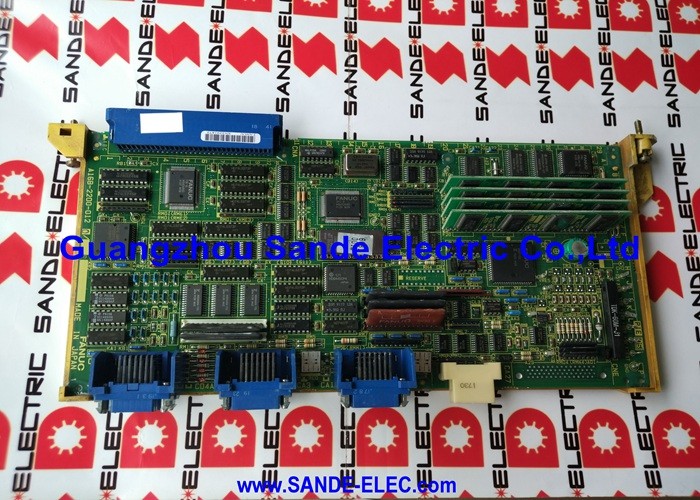

Α16Β-1010-0240 Fanuc Mother Board Α16Β10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240 ∙ F0-Mate Master PCB ∙ Σύστημα 10 / 11 / 12 και F0-Mate CNC, Ιαπωνία

Αριθμός μέρους:Α16Β-1010-0240

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Κύρια πλακέτα PCB (Κύρια πλακέτα CPU)

Σειρά πίνακα:Α16Β-1010

Συστήματα συμβατά:Σύστημα FANUC 10, 11, 12; F0-Mate CNC

Έλεγχος άξονα:2 άξονες (με προαιρετική πρόσθετη επέκταση άξονα)

Σύνοψη

Το A16B-1010-0240 είναι το κύριο PCB ∙ η κύρια πλακέτα CPU ∙ για το σύστημα CNC F0-Mate της FANUC και τις σχετικές πλατφόρμες ελεγκτών Συστήματος 10, 11 και 12.

Είναι η πρώτη γενιά ψηφιακής κυριότερης πλακέτας της σειράς Mate: η κεντρική νοημοσύνη ενός μικρού,αυτοτελής μονάδα CNC σχεδιασμένη για το χαμηλότερο επίπεδο της αγοράς εργαλειομηχανών όπου το κόστος και η απλότητα είχαν σημασία παράλληλα με την αξιόπιστη ψηφιακή απόδοση.

Η ονομασία F0-Mate ταυτοποιεί αυτό ως ένα πλήρες ψηφιακό σύστημα CNC.

Σε αντίθεση με τους μεγαλύτερους ελεγκτές της σειράς 0-A και 0-C που χρησιμοποιούσαν μια αρθρωτή αρχιτεκτονική βασισμένη σε ράκ με ξεχωριστές πλακέτες λειτουργίας,το F0-Mate συγκέντρωσε τις βασικές λειτουργίες CNC σε μία μόνο κύρια πλακέτα.

Αυτή η πλακέτα περιέχει την κύρια CPU, την διεπαφή servo για τον ψηφιακό έλεγχο δύο αξόνων, το τμήμα I / O για τις συνδέσεις μηχανών, μια ενσωματωμένη μονάδα τροφοδοσίας,και υποστήριξη για το σύστημα αποθήκευσης κασέτας PC που χρησιμοποιείται σε αυτούς τους ελεγκτές αντί της μονάδας σκάλας PMC-L που βρίσκεται στις μεγαλύτερες μηχανές σειράς 0.

Η πλακέτα τροφοδοτείται από μια βασική μονοχρωματική γραφική οθόνη, κατάλληλη για τις εφαρμογές των εργαλειομηχανών για τις οποίες έχει σχεδιαστεί.

Οι εφαρμογές αυτές ήταν συνήθως μικρά κέντρα στροφής και συμπαγή κέντρα επεξεργασίας όπου ο αριθμός των άξονων ήταν χαμηλός, η πολυπλοκότητα του προγράμματος ήταν μέτρια,Και η προτεραιότητα ήταν αξιόπιστη ψηφιακή απόδοση CNC σε προσιτή τιμήΤο F0-Mate το πέτυχε αυτό.

Ήταν ένα πλήρες, λειτουργικό ψηφιακό CNC σε ένα συμπαγές πακέτο.

Πολλά από αυτά τα συστήματα παραμένουν σε παραγωγική υπηρεσία σήμερα με ακριβώς τα μηχανήματα για τα οποία σχεδιάστηκαν.

Βασικές προδιαγραφές

Το F0-Mate στο πλαίσιο

Η πλατφόρμα CNC της σειράς 0 της FANUC ήταν μία από τις πιο εμπορικά επιτυχημένες γραμμές προϊόντων CNC της εποχής της.0-C ∙ μηχανοκίνητα κέντρα επεξεργασίας και κέντρα στροφής στην παγκόσμια μεταποιητική βιομηχανία.

Οι παραλλαγές Mate ήταν η απάντηση της FANUC σε ένα σημαντικό τμήμα της αγοράς:κατασκευαστές μηχανών που χρειάζονταν ένα γνήσιο FANUC ψηφιακό CNC αλλά βρήκαν την πλήρη σειρά 0 πολύ ακριβή ή πολύ μεγάλη για τα συμπαγή σχέδια μηχανών τους.

Το F0-Mate παρείχε τον πυρήνα της εμπειρίας της σειράς 0 ∙ ψηφιακό έλεγχο σερβο, το γνωστό περιβάλλον προγραμματισμού FANUC,η τυποποιημένη λειτουργία κωδικού G σε μορφή και σε τιμή κατάλληλη για μικρότερα μηχανήματα.

Η ενσωματωμένη παροχή ενέργειας της πλακέτας εξαλείφει την ανάγκη για ξεχωριστή μονάδα PSU. Η ενσωματωμένη I / O εξαλείφει τις απαιτήσεις ξεχωριστής πλακέτας I / O για βασική συνδεσιμότητα μηχανής.

Ο έλεγχος δύο αξόνων ήταν τυποποιημένος, με την επιλογή να προστεθεί ένας τρίτος άξονας μέσω του επιπλέον πίνακα 1810-0010 όταν το απαιτούσε το μηχάνημα.

Η αποθήκευση κασέτας PC ήταν ένα χαρακτηριστικό χαρακτηριστικό αυτής της γενιάς.

Αυτή ήταν η αποδεκτή τεχνολογία αποθήκευσης της εποχής για αυτή την κατηγορία μηχανών.

Ο ρόλος του διοικητικού συμβουλίου

Όταν ο χειριστής της μηχανής εισάγει μια εντολή στο πληκτρολόγιο MDI, η κύρια πλακέτα την επεξεργάζεται.Όταν το CNC παρεμβάλλει μια διαδρομή κοπής, η κύρια πλακέτα υπολογίζει τις θέσεις του άξονα.

Όταν η λογική PMC διαβάζει τις εισροές μηχανής και οδηγεί τις εξόδους μηχανής, αυτές οι συναλλαγές I/O περνούν από το τμήμα I/O σε αυτό το πλακέτο.

Όταν η οθόνη δείχνει το περιεχόμενο του προγράμματος ή τις θέσεις των άξονων, η δημιουργία γραφικών συμβαίνει σε αυτό τον πίνακα.

Αυτή η συγκέντρωση των λειτουργιών σημαίνει ότι μια αποτυχημένη κύρια πλακέτα σταματά το μηχάνημα εντελώς.

Δεν είναι δυνατή η μερική λειτουργία όταν το κύριο συμβούλιο αποτύχει ∙ κανένα άλλο συμβούλιο δεν αναλαμβάνει καμία από τις λειτουργίες του.

Το μηχάνημα δεν λειτουργεί μέχρι να επισκευαστεί ή να αντικατασταθεί η πλακέτα.

Η διαγνωστική προσέγγιση για ένα F0-Mate με ύποπτο σφάλμα στο κύριο πίνακα ξεκινά με την εξάλειψη απλούστερων αιτιών.

Ένα σφάλμα τροφοδοσίας στο εσωτερικό του πίνακα παράγει μια σκοτεινή οθόνη και καμία ανταπόκριση της μηχανής, αλλά αυτό θα μπορούσε επίσης να είναι ένα εξωτερικό πρόβλημα τροφοδοσίας.

Μια βλάβη του CPU συνήθως παράγει συναγερμό κατά την ενεργοποίηση που ο ελεγκτής δεν μπορεί να καθαρίσει.

Ένα σφάλμα σερβοσυνδέσμου παράγει σερβοαλαρμούς κατά την εκκίνηση χωρίς μηχανική αιτία.

Η ανάγνωση του κώδικα συναγερμού είναι το πρώτο διαγνωστικό βήμα.

Επισκευή και συντήρηση παλαιών συστημάτων

Η A16B-1010-0240 είναι ένα παραδοσιακό προϊόν.

Ωστόσο, τα μηχανήματα που το χρησιμοποιούν είναι συχνά ακόμα παραγωγικά.

Ένα καλά συντηρημένο μικρό κέντρο στροφής με έναν ελεγκτή F0-Mate μπορεί να λειτουργεί αξιόπιστα για δεκαετίες.υπό την προϋπόθεση ότι συντηρούνται τα ηλεκτρονικά.

Η συντήρηση μιας μηχανής με αυτόν τον ελεγκτή σημαίνει τη διατήρηση της πρόσβασης σε πλαίσια αντικατάστασης.

Η αλυσίδα εφοδιασμού της μεταπώλησης των μηχανημάτων αυτών υποστηρίζεται από την αγορά των δοκιμασμένων πλεονάζων πλακών, των επαγγελματικά επισκευασμένων αρχικών πλακών και των υπηρεσιών ανταλλαγής που προσφέρονται από ειδικούς σε υπηρεσίες CNC.

Μια υπηρεσία επισκευής σε επίπεδο επιφάνειας μπορεί συχνά να αποκαταστήσει ένα αποτυχημένο A16B-1010-0240 με κόστος πολύ χαμηλότερο από την τιμή μιας δοκιμασμένης μονάδας αντικατάστασης, καθιστώντας την επισκευή μια βιώσιμη πρώτη επιλογή όταν το επιτρέπει ο χρόνος.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής F0-Mate εμφανίζει κενή οθόνη και δεν ανταποκρίνεται σε καμία είσοδο.

Μια κενή οθόνη χωρίς απάντηση του ελεγκτή συνήθως υποδηλώνει απώλεια της εσωτερικής παροχής ενέργειας της κύριας πλακέτας ή καταστροφικό σφάλμα της CPU που εμποδίζει την εκτέλεση της ακολουθίας εκκίνησης.Πρώτα επιβεβαιώστε ότι η εξωτερική τάση τροφοδοσίας στο ελεγκτή είναι σωστή.

Αν η εξωτερική τροφοδοσία επιβεβαιωθεί καλή, τα εσωτερικά κυκλώματα τροφοδοσίας του πίνακα πιθανότατα έχουν αποτύχει.

Ελέγξτε την επιφάνεια για τυχόν φουσκωμένες ασφάλειες ή ορατά κατεστραμμένα εξαρτήματα.

Ε2: Το μηχάνημα λειτουργεί, αλλά η οθόνη δείχνει μόνο μερικό περιεχόμενο. Μερικές περιοχές είναι σωστές και άλλες είναι παραμορφωμένες. Το CNC λειτουργεί κανονικά.

Η διαφθορά της οθόνης κατά την κανονική λειτουργία της μηχανής δείχνει το τμήμα γραφικών της κύριας πλακέτας και όχι τα κυκλώματα ελέγχου CPU ή servo.

Η CPU λειτουργεί (η μηχανή τρέχει), αλλά το κύκλωμα δημιουργίας γραφικών έχει ένα υποβαθμισμένο συστατικό.

Αυτό το είδος σφάλματος μπορεί συχνά να επισκευαστεί σε επίπεδο συστατικού από ειδικό εξοικειωμένο με αυτή τη σειρά πλακών.

Ε: Το F0-Mate δείχνει ένα μόνιμο συναγερμό σερβο στον άξονα 1 σε κάθε ενεργοποίηση, πριν από οποιαδήποτε κίνηση.

Ένας μόνιμος συναγερμός σερβο με επιβεβαιωμένα καλά εξωτερικά στοιχεία δείχνει το κύκλωμα διεπαφής σερβο στην κύρια πλακέτα.

Το κύκλωμα LSI ή το κύκλωμα διεπαφής του πίνακα δεν ολοκληρώνει την εκκίνησή του.

Πριν από την ολοκλήρωση αυτής της διαδικασίας, ελέγξτε ότι η σύνδεση καλωδίου διασύνδεσης άξονα στην πλατφόρμα είναι καθαρή και πλήρως καθισμένη.

Εάν ο σύνδεσμος είναι επαληθευμένος, το κύκλωμα διεπαφής του πίνακα απαιτεί προσοχή.

Ε4: Προμηθεύτηκε εναλλακτική συσκευή A16B-1010-0240.

Οι παραμέτροι του ελεγκτή F0-Mate ∙ οι παραμέτροι άξονα, οι αναθέσεις I/O, τα όρια τροφοδοσίας, οι σταθερές μηχανής ∙ αποθηκεύονται στον ελεγκτή.

Κατά την εγκατάσταση μιας επιφάνειας αντικατάστασης, οι παραμέτροι αυτοί πρέπει να αποκατασταθούν.

Εάν ένα αντίγραφο ασφαλείας παραμέτρων λήφθηκε από τον αρχικό ελεγκτή (σε κασέτα, μέσω της διεπαφής RS-232, ή μέσω οποιασδήποτε διαθέσιμης μεθόδου ασφαλείας), αυτό το αντίγραφο ασφαλείας θα χρειαστεί.

Προετοιμάστε το αντίγραφο ασφαλείας των παραμέτρων, το αντίγραφο ασφαλείας του προγράμματος εξαρτήματος και επιβεβαιώστε τη σωστή έκδοση λογισμικού συστήματος για αυτό το μηχάνημα πριν ξεκινήσετε την αντικατάσταση της πλακέτας.

Ε: Η συσκευή λειτουργίας της συσκευής F0-Mate έχει επίσης αποτύχει.

Τα προγράμματα μερών στο F0-Mate φορτώνονται κανονικά από κασέτα ή εισάγονται απευθείας στο πληκτρολόγιο MDI.

Εάν το δίσκο κασέτας έχει αποτύχει, τα προγράμματα μπορούν ακόμα να εισαχθούν στο πληκτρολόγιο MDI. Αυτό είναι πρακτικό για μικρά προγράμματα.

Για μεγαλύτερα προγράμματα, μια διεπαφή DNC μέσω της σειριακής θύρας RS-232 μπορεί να είναι μια επιλογή εάν το λογισμικό του ελεγκτή και η διαμόρφωση του μηχανήματος το υποστηρίζουν.

Ελέγξτε το εγχειρίδιο σύνδεσης F0-Mate για την ικανότητα RS-232 DNC αυτής της συγκεκριμένης έκδοσης ελεγκτή.
