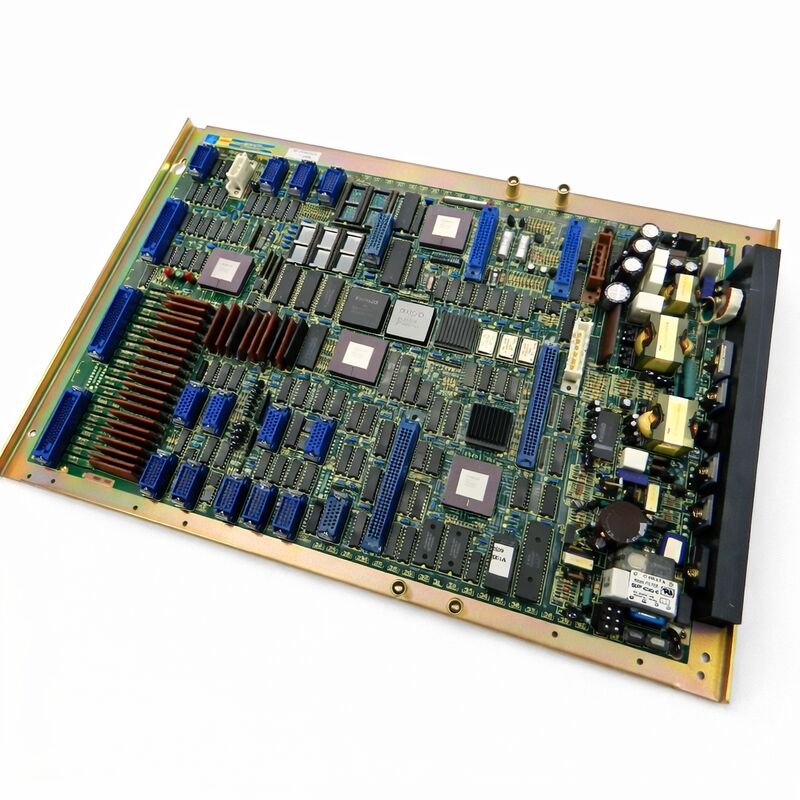

FANUC A16B-1010-0170

Αριθμός μέρους:Α16Β-1010-0170

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Κύριο PCB / κύριο πίνακα ελέγχου

Ονομασία:0TE Κύρια PCB

Κατάσταση:Αποσύρθηκε από τον κατασκευαστή

Σύνοψη

Το A16B-1010-0170 είναι το κύριο PCB για το σύστημα ελέγχου CNC της σειράς FANUC 0TE.

Ο έλεγχος άξονα, η εντολή σπινδύλου, η εκτέλεση PMC, η διεπαφή χειριστή και η διαχείριση I / O όλα ρέουν μέσω ή από αυτό το πλακέτο.Καμία άλλη σανίδα στον ελεγκτή δεν έχει το ίδιο βάρος.

Η σειρά A16B-1010 καλύπτει την κύρια οικογένεια PCB για τη γενιά CNC σειράς 0 της FANUC.Διαφορετικοί αριθμοί προθεσμιών προσδιορίζουν διαφορετικές παραλλαγές εντός της οικογένειας 0 Series, καθένας ρυθμισμένος για ένα συγκεκριμένο μοντέλο.

Το -0170 είναι η παραλλαγή 0TE. Δεν είναι εναλλάξιμο με τα πλαίσια για άλλα μοντέλα της ίδιας γενιάς, ακόμη και εκείνα που μοιάζουν σωματικά.

Η πλακέτα αυτή έχει διακοπεί από τον κατασκευαστή και η FANUC δεν την παράγει πλέον.

Η εγκατεστημένη βάση των μηχανών που χρησιμοποιούν χειριστήρια σειράς 0TE είναι η μόνη ζήτηση που υπάρχει για αυτό το τμήμα και αυτή η ζήτηση είναι πραγματική.Εξοπλισμός EDM, και άλλες εφαρμογές όπου η σειρά 0TE χρησιμοποιήθηκε ευρέως.

Βασικές προδιαγραφές

Τι ελέγχει το Master PCB

Το κύριο PCB σε ένα σύστημα CNC σειράς 0 είναι ο κόμβος του συστήματος. Περιέχει τον κύριο CPU, το servo LSI για τον έλεγχο άξονα και τη λογική διεπαφής που συνδέεται με τα άλλα πλαίσια στο ελεγκτή.Κάθε άλλη σανίδα στο ντουλάπι επικοινωνεί μέσω ή με το κύριο PCB.

Οι εντολές θέσης άξονα προέρχονται από εδώ.

Όταν ο χειριστής πατάει ένα πλήκτρο στο MDI, το σήμα φτάνει στο κύριο PCB.το κύριο PCB το επεξεργάζεται.

Το πεδίο εφαρμογής του ρόλου αυτού του πίνακα εξηγεί γιατί ένα κύριο σφάλμα PCB παίρνει ολόκληρη τη μηχανή εκτός λειτουργίας, ενώ μια βλάβη στα περισσότερα άλλα πλαίσια επηρεάζει μόνο μια συγκεκριμένη λειτουργία.

Στις μηχανές της σειράς 0TE, οι οποίες είναι συνήθως lathes CNC, κέντρα στροφής και συστήματα EDM καλωδίου, το κύριο PCB χειρίζεται τη διαμόρφωση άξονα κατάλληλη για αυτούς τους τύπους μηχανών.

Η παραλλαγή 0TE αντικατοπτρίζει τις λειτουργικές και ηλεκτρικές απαιτήσεις αυτής της ειδικής εφαρμογής.

Προμήθεια μιας διακοπούσας παραγωγής πλακέτας

Η FANUC σταμάτησε την παραγωγή του A16B-1010-0170 καθώς η γενιά της σειράς 0 αντικαταστάθηκε από νεότερες πλατφόρμες ελέγχου.

Κάθε διαθέσιμη μονάδα σήμερα είναι είτε αρχικό πλεόνασμα (αποθηκευμένο νέο αλλά αχρησιμοποίητο) είτε ανακαινισμένη/επισκευασμένη μονάδα που προέρχεται από το πεδίο.

Οι πλεονάζουσες μονάδες είναι προτιμότερες όταν υπάρχουν.

Οι ανακαινισμένες και επισκευασμένες μονάδες αποτελούν έγκυρες εναλλακτικές λύσεις όταν δεν είναι διαθέσιμα πλεονάσματα,υπό την προϋπόθεση ότι η πηγή επισκευής έχει πραγματική εμπειρία με τα κυριότερα PCB της σειράς 0 FANUC και τα πλαίσια δοκιμών πλήρως πριν από την πώληση.

Υπάρχουν πλαστογραφίες στην αγορά παλαιών πινάκων FANUC.

Τα πλαίσια με λανθασμένους αριθμούς εξαρτημάτων στις ετικέτες, λανθασμένους πληθυσμούς συστατικών ή απλά αποτυχημένα πλαίσια που ανασυσκευάζονται ως λειτουργικές μονάδες κυκλοφορούν.Αγορά από προμηθευτές που μπορούν να επιβεβαιώσουν την προέλευση και τα αποτελέσματα των δοκιμών.

Σχετικά με την εγκατάσταση

Η αντικατάσταση του κυριότερου PCB σε έναν ελεγκτή σειράς 0TE απαιτεί πλήρη αποκατάσταση δεδομένων συστήματος.Η ίδια η πλακέτα τοποθετείται στο ράφι ελέγχου στην θέση που ορίζεται από την τεκμηρίωση του μηχανήματος.

Πρέπει να φορτωθεί ένα σύνολο παραμέτρων που ταιριάζει με τη διαμόρφωση του μηχανήματος.

Αυτό περιλαμβάνει ρυθμίσεις εξυπηρέτησης κέρδους ειδικά για τη μηχανή, όρια ταξιδιού άξονα και αναθέσεις PMC I / O. Οι λανθασμένες παραμέτροι φορτίου μπορούν να προκαλέσουν άμεσες συναγερμούς άξονα ή ανασφαλείς συμπεριφορές.

Πάντοτε να επαληθεύετε τις παραμέτρους σε σχέση με την τεκμηρίωση του μηχανήματος πριν από την εκτόξευση των άξονων μετά την αντικατάσταση του κυριότερου PCB.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής της σειράς 0TE ενεργοποιείται, αλλά εμφανίζει αμέσως συναγερμό συστήματος.

Οι συναγερμοί εκκίνησης στα συστήματα CNC σειράς 0 συχνά περιλαμβάνουν έναν κωδικό συναγερμού δύο ψηφίων.

Οι κωδικοί της σειράς 900 υποδεικνύουν συνήθως σφάλματα υλικού που αφορούν το κύριο PCB ή τα στενά συνδεδεμένα με αυτό κυκλώματα.

Ο κώδικας συναγερμού περιορίζει σημαντικά τη διάγνωση πριν υποθέσει ένα κύριο σφάλμα PCB.

Ε2: Μπορεί η A16B-1010-0170 να επισκευαστεί σε επίπεδο εξαρτήματος;

Η επισκευή σε επίπεδο κατασκευαστικού στοιχείου είναι δυνατή από έμπειρους τεχνικούς με πρόσβαση στα σχέδια FANUC σειράς 0 και στον κατάλληλο εξοπλισμό δοκιμών.

Συχνές συνθήκες βλάβης περιλαμβάνουν βλάβες κυκλώματος μπαταρίας, υποβάθμιση πυκνωτή και βλάβη LSI σερβο από μεταβατικές ισχύς.

Οι ιδιόκτητες συσκευές FANUC LSI σε αυτή την πλακέτα δεν μπορούν να προμηθευτούνται από ανεξάρτητες πηγές. Εάν το servo LSI έχει αποτύχει, η αντικατάσταση της πλακέτας είναι η μόνη βιώσιμη πορεία.

Ε3: Οι παραμέτροι δεν είχαν δημιουργηθεί αντίγραφα ασφαλείας πριν αποτύχει το κύριο PCB. Μπορούν να ανακτηθούν;

Όχι απευθείας από ένα αποτυχημένο συμβούλιο στις περισσότερες περιπτώσεις.Εάν η πλακέτα έχει μερική βλάβη δίνει ενέργεια, αλλά συναγερμούς ορισμένες παραμέτρους μπορεί να είναι ακόμα αναγνώσιμες μέσω της διεπαφής CNC πριν από την πλακέτα αφαιρεθείΜια εντελώς νεκρή σανίδα δεν αποδίδει τίποτα.

Εάν δεν υπάρχει αντίγραφο ασφαλείας, οι παραμέτροι πρέπει να εισάγονται ξανά με το χέρι από την τεκμηρίωση του μηχανήματος ή από τα αρχεία του κατασκευαστή του μηχανήματος.

Ε4: Είναι απαραίτητο να ταιριάζει το επίπεδο αναθεώρησης του συμβουλίου κατά την αντικατάσταση του A16B-1010-0170;

Τα επίπεδα αναθεώρησης εντός του ίδιου αριθμού εξαρτήματος υποδεικνύουν συνήθως αλλαγές στη διάταξη PCB που δεν επηρεάζουν τη λειτουργία.

Στις περισσότερες περιπτώσεις, οποιαδήποτε αναθεώρηση του A16B-1010-0170 αποτελεί έγκυρη αντικατάσταση ενός άλλου.

Ωστόσο, για μηχανές με πολύ συγκεκριμένες εκδόσεις λογισμικού ή ιστορικό τροποποιήσεων, επιβεβαιώστε τη συμβατότητα με την τεκμηρίωση υπηρεσίας πριν από την εγκατάσταση.

Ε5: Το μηχάνημα είναι αδρανές για αρκετά χρόνια. Ο ελεγκτής ενεργοποιείται αλλά δεν λειτουργεί. Είναι αυτό ένα κύριο πρόβλημα PCB;

Οι παρατεταμένες περιόδους αδρανής λειτουργίας προκαλούν την απώλεια δεδομένων SRAM που υποστηρίζονται από μπαταρία εάν δεν συντηρείται η εφεδρική μπαταρία.

Ένα μηχάνημα που δεν μπορεί να λειτουργήσει μετά από μακρά αποθήκευση συχνά έχει χάσει το σύνολο παραμέτρων του, όχι ένα αποτυχημένο κύριο PCB.

Εάν η μπαταρία είναι νεκρή και οι παραμέτροι έχουν εξαφανιστεί, επαναφέρετε από το αντίγραφο ασφαλείας ή εισάγετε ξανά χειροκίνητα.

Εάν οι παραμέτροι είναι παρόντες και ισχύουν, αλλά το μηχάνημα εξακολουθεί να μην λειτουργεί, προχωρήστε στη διάγνωση του υλικού.
