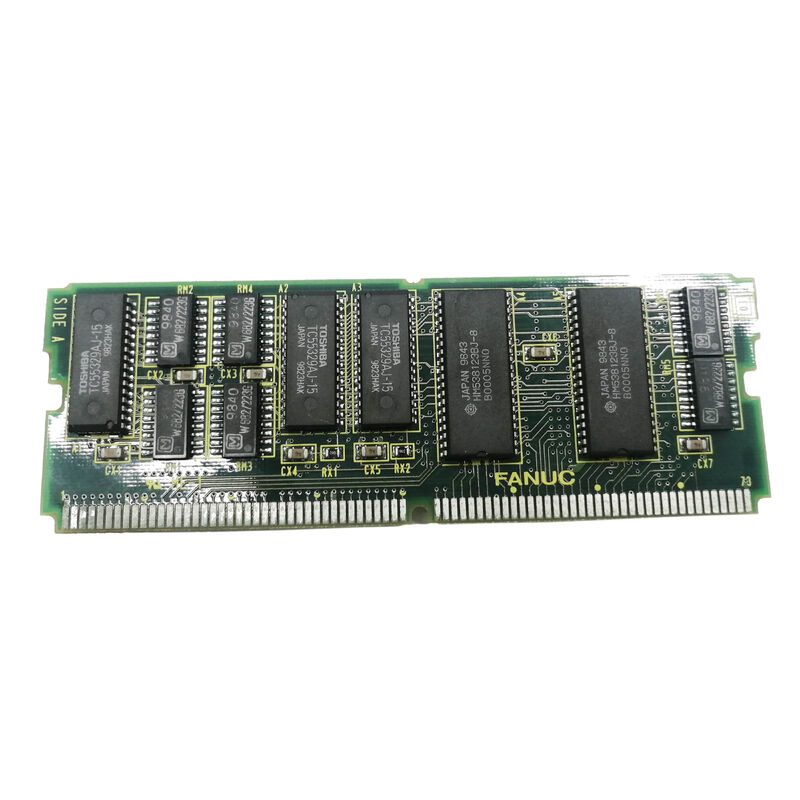

A20B-2900-0500 | Μονάδα μνήμης FANUC 1MB CMOS SRAM — Ελεγκτής ρομπότ RJ και μη πτητική κάρτα RAM με υποστήριξη CNC / μπαταρίας

CMOS SRAM — Πρόγραμμα με υποστήριξη μπαταρίας και αποθήκευση δεδομένων

Το A20B-2900-0500 χρησιμοποιεί τεχνολογία CMOS SRAM — Στατική RAM με εξαιρετικά χαμηλή κατανάλωση ενέργειας, που διατηρείται από μπαταρία λιθίου όταν το ρομπότ ή ο ελεγκτής CNC είναι απενεργοποιημένος. Αυτή η σχεδίαση με υποστήριξη μπαταρίας δίνει στο CMOS SRAM μια κρίσιμη ιδιότητα:μη πτητικότητας με ισχύ μπαταρίας.

Ενώ ο ελεγκτής λειτουργεί, το CMOS SRAM λειτουργεί σε πλήρη ταχύτητα, παρέχοντας γρήγορη πρόσβαση ανάγνωσης/εγγραφής για εκτέλεση προγράμματος και διαχείριση δεδομένων. Όταν ο ελεγκτής είναι απενεργοποιημένος, η μπαταρία λιθίου διατηρεί το περιεχόμενο SRAM — διατηρώντας ανέπαφα όλα τα αποθηκευμένα δεδομένα μέχρι την επόμενη ενεργοποίηση.

Αυτό διαφέρει θεμελιωδώς από τη DRAM (η οποία χάνει όλο το περιεχόμενο κατά την απενεργοποίηση) και το FROM/Flash (το οποίο αποθηκεύει μόνιμα δεδομένα χωρίς μπαταρία, αλλά δεν μπορεί να γραφτεί τόσο γρήγορα).

Βασικές Προδιαγραφές

Τι αποθηκεύει η κάρτα CMOS 1MB

Στους ελεγκτές ρομπότ FANUC RJ και στα συστήματα CNC, η κάρτα CMOS SRAM περιέχει τα πιο σημαντικά επιχειρησιακά δεδομένα:

Προγράμματα ρομπότ ή CNC:Τα τμήματα προγραμμάτων, τα προγράμματα κίνησης ρομπότ και τα υποπρογράμματα βρίσκονται στο CMOS SRAM. Η πλήρης χωρητικότητα 1 MB φιλοξενεί μια σημαντική βιβλιοθήκη προγραμμάτων — μια σημαντική αύξηση σε σχέση με τη βασική εσωτερική μνήμη μικρότερων ελεγκτών.

Παράμετροι συστήματος:Όλες οι παράμετροι άξονα, οι τιμές συντονισμού σερβομηχανισμού, οι εκχωρήσεις εισόδου/εξόδου και τα δεδομένα διαμόρφωσης συστήματος βρίσκονται στο CMOS SRAM. Η απώλεια αυτών των δεδομένων απαιτεί μια πλήρη επανεισαγωγή παραμέτρων — μια χρονοβόρα διαδικασία που σταματά την παραγωγή.

Μεταβλητές και καταχωρητές:Καταχωρητές θέσης, αριθμητικοί καταχωρητές και καταχωρητές συμβολοσειρών σε ελεγκτές ρομπότ. μεταβλητές μακροεντολών και δεδομένα μετατόπισης εργαλείων σε συστήματα CNC — όλα αποθηκευμένα σε CMOS SRAM.

Δεδομένα PMC/PLC:Σε εφαρμογές CNC, τα δεδομένα PMC (Programmable Machine Controller) μπορούν επίσης να αποθηκευτούν σε CMOS SRAM ανάλογα με τη συγκεκριμένη διαμόρφωση του ελεγκτή.

Σενάρια εφαρμογής

Αντικατάσταση μονάδας μνήμης ελεγκτή RJ:Η μπαταρία CMOS ενός ελεγκτή ρομπότ FANUC RJ απέτυχε, με αποτέλεσμα την απώλεια δεδομένων. Μετά την επαναφορά δεδομένων από το αντίγραφο ασφαλείας, το A20B-2900-0500 αντικαθίσταται για να διασφαλιστεί η αξιόπιστη διατήρηση της μνήμης στο μέλλον. Μια νέα μπαταρία λιθίου τοποθετείται ταυτόχρονα.

Αναβάθμιση χωρητικότητας προγράμματος CNC:Ένα σύστημα CNC FANUC με περιορισμένη εσωτερική μνήμη δεν μπορεί να αποθηκεύσει την πλήρη βιβλιοθήκη των ανταλλακτικών προγραμμάτων που απαιτούνται για τη σειρά παραγωγής του. Το A20B-2900-0500 προσθέτει 1MB χωρητικότητας CMOS SRAM — επεκτείνοντας τον διαθέσιμο χώρο αποθήκευσης προγραμμάτων.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ των μονάδων CMOS SRAM (A20B-2900-0500) και FROM στα συστήματα FANUC;

Το CMOS SRAM (αυτή η ενότητα) αποθηκεύει δεδομένα που αλλάζουν συχνά — προγράμματα, παραμέτρους και μεταβλητές. Γράφει και διαβάζει γρήγορα, αλλά απαιτεί μπαταρία λιθίου για να διατηρεί δεδομένα όταν είναι απενεργοποιημένη. Το FROM (Flash ROM) αποθηκεύει λογισμικό σταθερού συστήματος — τον πυρήνα λειτουργίας CNC και το προαιρετικό λογισμικό — και διατηρεί τα δεδομένα μόνιμα χωρίς τροφοδοσία μπαταρίας. Και οι δύο συνήθως υπάρχουν στον ίδιο ελεγκτή, εξυπηρετώντας διαφορετικούς ρόλους αποθήκευσης.

Ε2: Πόσο κρίσιμη είναι η εφεδρική μπαταρία για το A20B-2900-0500;

Εξαιρετικά επικριτικό. Όταν η εφεδρική μπαταρία αποτύχει, όλα τα δεδομένα που είναι αποθηκευμένα στο CMOS SRAM χάνονται — όλα τα προγράμματα ρομπότ ή CNC, όλες οι παράμετροι και όλα τα μεταβλητά δεδομένα. Οι ελεγκτές FANUC παράγουν συναγερμό χαμηλής μπαταρίας πριν από την πλήρη αστοχία, παρέχοντας εκ των προτέρων προειδοποίηση. Αντικαταστήστε την μπαταρία λιθίου προληπτικά στο διάστημα συντήρησης που καθορίζεται στο εγχειρίδιο του ελεγκτή και διατηρείτε πάντα ένα τρέχον αντίγραφο ασφαλείας όλων των δεδομένων CMOS.

Ε3: Η αντικατάσταση του A20B-2900-0500 χάνει όλα τα αποθηκευμένα προγράμματα και τις παραμέτρους;

Ναί. Μια νέα ή αντικατασταθείσα μονάδα CMOS SRAM ξεκινά άδεια — όλο το περιεχόμενο από την παλιά λειτουργική μονάδα χάνεται μόλις αφαιρεθεί. Να εκτελείτε πάντα ένα πλήρες αντίγραφο ασφαλείας όλων των δεδομένων ρομπότ ή CNC (προγράμματα, παραμέτρους, μεταβλητές, δεδομένα εργαλείου) πριν αφαιρέσετε τη μονάδα. Αφού τοποθετήσετε την αντικατάσταση, πραγματοποιήστε επαναφορά από το αντίγραφο ασφαλείας πριν επανεκκινήσετε τον ελεγκτή.

Ε4: Είναι το A20B-2900-0500 συμβατό τόσο με ελεγκτές ρομπότ RJ όσο και με συστήματα CNC;

Η περιγραφή χρήστη επιβεβαιώνει τη συμβατότητα "ROBOT/CNC". Ο ελεγκτής RJ είναι η κύρια επιβεβαιωμένη εφαρμογή. Το εάν ένα συγκεκριμένο σύστημα CNC FANUC δέχεται το A20B-2900-0500 εξαρτάται από το μοντέλο CNC και την αρχιτεκτονική επέκτασης μνήμης. Επιβεβαιώστε από το εγχειρίδιο συντήρησης του ισχύοντος ελεγκτή πριν την τοποθέτηση.
