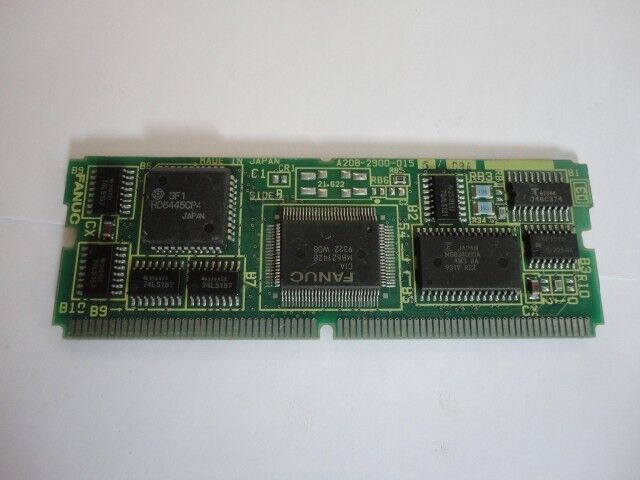

Fanuc PC θυγατρική επιτροπή, A20B-2900-0155 A20B29000155 A2OB-29OO-O155

A20B-2900-0155∙ FANUC Σειρά 16/18/21 9 ιντσών Μονοχρωματική μονάδα ελέγχου CRT Option 1A / Μοντέλο B & C / Αντικατάσταση A02B-0130-H040

9 ιντσών Μονοχρωμικό CRT ∙ Μια θεμελιώδης τεχνολογία οθόνης

Προτού τα έγχρωμα επίπεδα πάνελ LCD γίνουν πρότυπα στα εργαλεία μηχανών CNC, η μονοχρωματική CRT 9 ιντσών ήταν η κυρίαρχη οθόνη διεπαφής χειριστή CNC για περισσότερο από δύο δεκαετίες.και 21 συστήματα CNC στις γενιές Model B και C χρησιμοποίησαν αυτόν τον τύπο οθόνης ως τυποποιημένη διεπαφή χειριστή.

Το CRT 9 ιντσών παρουσιάζει στον χειριστή μια οθόνη με βάση το κείμενο: περιεχόμενο του προγράμματος, θέσεις άξονα, μετατόπιση εργαλείων, πίνακες παραμέτρων,και μηνύματα συναγερμού όλα με πράσινα ή κίτρινα φωσφορικά χαρακτήρα σε σκούρο φόντοΤο συμπαγές μέγεθος οθόνης 9 ιντσών ταιριάζει με τις μετρήσεις του τυπικού πάνελ χειριστή των μηχανών αυτής της εποχής.

Το A20B-2900-0155 είναι η SMD μονάδα που οδηγεί αυτή την οθόνη, δημιουργώντας τα σήματα εκτροπή, βίντεο συγχρονισμό παλμούς,και έξοδος απεικόνισης χαρακτήρων που απαιτείται από το CRT 9 ιντσών για να παράγει μια ευανάγνωστη εικόνα.

Βασικές πληροφορίες για το προϊόν

Συμβατότητα μοντέλου Β και μοντέλου Γ

Το A20B-2900-0155 εξυπηρετεί δύο γενιές υλικού της σειράς 16/18/21:

Μοντέλο Β:Η δεύτερη γενιά υλικού της πλατφόρμας Σειράς 16/18. Το μοντέλο Β εισήγαγε ενημερωμένη αρχιτεκτονική κύριας πλατφόρμας και διευρυμένη χωρητικότητα μνήμης, διατηρώντας την ίδια διεπαφή οθόνης με το μοντέλο Α.

Σχήμα Γ:Η τελευταία γενιά της σειράς 16/18 πριν από τη γενιά i (16i/18i).επιτρέποντας στο A20B-2900-0155 να λειτουργεί τόσο σε υλικό γενιάς Β όσο και C.

Για τη σειρά 21, η ίδια διεπαφή οθόνης ισχύει ∙ το μονοχρώμο CRT 9 ιντσών χρησιμοποιήθηκε σε όλη την οικογένεια 16/18/21 σε αυτές τις γενιές υλικού.

Σενάρια εφαρμογής

Ελαττώματα στην οθόνη CNC στο σύστημα ελέγχου 16-Β:Η 9 ιντσών μονοχρωματική οθόνη ενός FANUC σειράς 16-B CNC γίνεται κενή. Ο CNC συνεχίζει να λειτουργεί κανονικά χωρίς συναγερμούς άξονα ή προγράμματος που επιβεβαιώνουν ότι το σφάλμα είναι στο τμήμα οθόνης.Η μονάδα A20B-2900-0155 προσδιορίζεται ως το αποτυχημένο στοιχείο στην πλακέτα OPT 1Η αντικατάσταση αποκαθιστά την οθόνη του χειριστή.

Α02B-0130-H040 αντικατάσταση:Μια σειρά 18-C CNC έχει μια πλακέτα CRT A02B-0130-H040 που αρχίζει να δείχνει παρατυπίες στην οθόνη.το A20B-2900-0155 είναι τοποθετημένο ως η άμεση αντικατάστασηΗ οθόνη λειτουργεί κανονικά χωρίς αλλαγές στη διαμόρφωση.

Συνεχίσεις της σειράς 21-C:Η μονάδα ελέγχου CRT αντικαθίσταται προληπτικά με την A20B-2900-0155 ως μέρος ενός προγράμματος ανανέωσης της πλακέτας.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A20B-2900-0155 και του A20B-2902-0270 στην ίδια οικογένεια μονάδων CRT;

Αυτές οι δύο ενότητες εξυπηρετούν θεμελιωδώς διαφορετικές διαμορφώσεις οθόνης:

• Α20Β-2900-0155: 9 ίντσεςμονόχρωμαCRT, για τη σειρά 16/18/21 Μοντέλο B/C η απλούστερη, παλαιότερη οθόνη
• Α20Β-2902-0270: 14 ίντσεςχρώμαCRT, για τη σειρά 16/18 Μοντέλο Β

Η επιλογή εξαρτάται από το μέγεθος και τον τύπο της οθόνης που είναι εγκατεστημένη στο μηχάνημα.

ΕΡΩΤΗΣΗ 2: Μπορεί η A20B-2900-0155 να οδηγήσει μια οθόνη LCD ως άμεση αντικατάσταση της 9 ιντσών CRT;

Ο A20B-2900-0155 παράγει σήματα συμβατά με τις απαιτήσεις CRT κάμψης και συγχρονισμού ∙ δεν παράγει τα πρότυπα σήματα VGA ή ψηφιακά σήματα LCD.Η αντικατάσταση του CRT με LCD απαιτεί είτε έναν μετατροπέα βίντεο CRT σε LCD είτε μια πλήρη αναβάθμιση της διεπαφής οθόνηςΗ ίδια η συσκευή A20B-2900-0155 πρέπει να είναι παρούσα και λειτουργική για να λειτουργεί μια οθόνη CRT· δεν είναι συμβατή με άμεση σύνδεση LCD.

Ε3: Τι είναι η "Επιλογή 1Α" και πώς διαφέρει από την "Επιλογή 1";

"Επιλογή 1Α" αναφέρεται στην ειδική διαμόρφωση της πλακέτας επιλογής 1 που δέχεται τη μονάδα A20B-2900-0155.Το προσάρτημα "Α" το διακρίνει από άλλες παραλλαγές πλακών επιλογής 1 που δέχονται διαφορετικές ενότητες οθόνης (όπως η επιλογή 1Β για έγχρωμες οθόνες ή ενότητες διαφορετικού μεγέθους)Κατά την παραγγελία του A20B-2900-0155, επιβεβαιώστε ότι η παραλλαγή της πλακέτας επιλογής 1 του CNC ταιριάζει με την ονομασία "1A".

Ε4: Η αντικατάσταση του A20B-2900-0155 απαιτεί αλλαγές στις παραμέτρους CNC;

Η μονάδα ελέγχου CRT είναι ένα εξαρτήμα υλικού οθόνης και δεν διαθέτει παραμέτρους CNC.η οθόνη θα πρέπει να επαναφέρει την κανονική λειτουργία αμέσωςΕάν η οθόνη εμφανίζει λανθασμένα προβλήματα με το μέγεθος χαρακτήρων ή τα προβλήματα συγχρονισμού, πρέπει να επαληθεύονται οι παράμετροι που σχετίζονται με την οθόνη του CNC (αν υπάρχουν για την συγκεκριμένη διαμόρφωση συστήματος),αλλά η επανεισαγωγή παραμέτρων δεν απαιτείται κανονικά για την αντικατάσταση μονομερούς μονάδας.

Ε5: Πώς συγκρίνεται η A20B-2900-0155 σε σχέση με την παλαιότερη A02B-0130-H040 που αντικαθιστά;

Η πλακέτα A20B-2900-0155 σχεδιάστηκε ειδικά για να παρατείνει τη διάρκεια ζωής των συστημάτων που προηγουμένως περιορίζονταν στην πλακέτα A02B-0130-H040.Καθώς η A02B-0130-H040 έχει γίνει ολοένα και πιο δύσκολη για την προμήθεια λόγω της ηλικίας της, το A20B-2900-0155 παρέχει μια εναλλακτική λύση τρέχουσας παραγωγής ή ευρέως αποθηκευμένη που εξυπηρετεί την ίδια λειτουργία στον ίδιο υλικό.Η προμήθεια του A20B-2900-0155 είναι συνήθως πιο απλή από την εύρεση ενός αξιόπιστου A02B-0130-H040.
