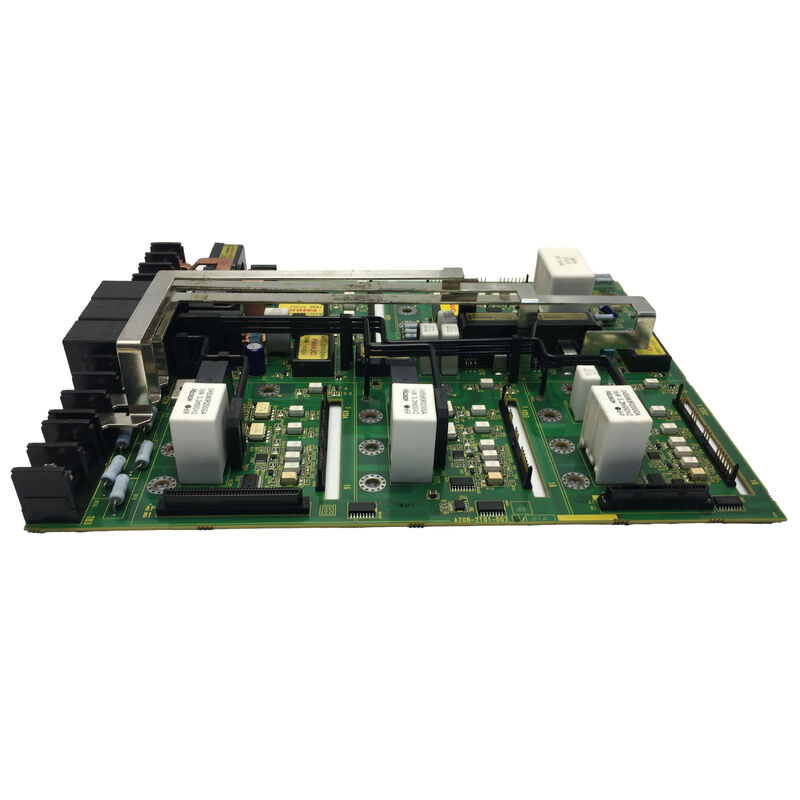

Το FANU PC Board A20B-2101-0922 A20B21010922 A2OB-21O1-O922

A20B-2101-0922 | Πλακέτα κυκλώματος σερβοκινητήρα σειράς FANUC A20B-2101 — Αντικατάσταση PCB σερβοενισχυτή CNC / Robot

A20B-2101 Series — Servo Drive Electronics

Η σειρά A20B-2101 περιλαμβάνει τις πλακέτες κυκλωμάτων σερβομηχανικής και ατράκτου της FANUC — τα PCB ελέγχου και ισχύος που αποτελούν τον ηλεκτρονικό πυρήνα του σερβοενισχυτή και των μονάδων κίνησης άξονα της FANUC. Αυτή η σειρά καλύπτει μια σειρά τύπων πλακέτας που εξυπηρετούν διαφορετικές ονομασίες ισχύος μετάδοσης κίνησης, τρέχουσες χωρητικότητες και γενιές διεπαφής στις οικογένειες προϊόντων FANUC CNC και ρομπότ.

Οι πλακέτες αυτής της σειράς μεταφέρουν τα σήματα κίνησης της πύλης, τα κυκλώματα ανίχνευσης ρεύματος, τη λογική προστασίας και τις διεπαφές επικοινωνίας που μεταφράζουν τις εντολές θέσης και ταχύτητας από το CNC σε ακριβείς εξόδους ελέγχου κινητήρα. Όταν μια μονάδα σερβομηχανισμού εμφανίζει ένα εσωτερικό σφάλμα, οι πλακέτες κυκλωμάτων μέσα σε αυτήν είναι η διαδρομή αντικατάστασης — η τοποθέτηση μιας αρχικής πλακέτας FANUC επαναφέρει τη μονάδα στην καθορισμένη απόδοσή της.

Βασικές πληροφορίες προϊόντος

Πίνακες κυκλωμάτων σε σερβοενισχυτές — Το επίπεδο ελέγχου

Μια μονάδα σερβοενισχυτή FANUC περιέχει πολυεπίπεδα PCB, καθένα από τα οποία χειρίζεται μια συγκεκριμένη λειτουργική βαθμίδα:

Πίνακας ισχύος:Διαχειρίζεται τη μεταγωγή υψηλής τάσης, υψηλού ρεύματος για το στάδιο εξόδου της μονάδας δίσκου — σήματα κίνησης πύλης προς τις συσκευές μεταγωγής IGBT, παρακολούθηση διαύλου DC και έλεγχος αναγέννησης.

Πίνακας ελέγχου:Επεξεργάζεται τις σερβο εντολές του CNC (μέσω διεπαφής FSSB, Τύπου Α ή Τύπου Β), εκτελεί τον τρέχοντα βρόχο ελέγχου με ρυθμούς ενημέρωσης μικροδευτερόλεπτου, χειρίζεται την ανάδραση κινητήρα από τον κωδικοποιητή και εκτελεί τη λογική προστασίας του σερβομηχανισμού.

Πλακέτα καλωδίωσης:Παρέχει τη φυσική διεπαφή σύνδεσης μεταξύ των εξωτερικών καλωδίων και της εσωτερικής στοίβας PCB.

Το A20B-2101-0922 εξυπηρετεί έναν από αυτούς τους ρόλους στην ισχύουσα μονάδα σερβομηχανισμού ή ενισχυτή ατράκτου FANUC. Η αντικατάστασή του αποκαθιστά την ηλεκτρονική λειτουργία της μονάδας σε επίπεδο πλακέτας — αποφεύγοντας το κόστος αντικατάστασης της πλήρους μονάδας ενισχυτή.

Βλάβες μονάδας σερβομηχανισμού που οδηγούν σε αντικατάσταση πλακέτας

Δεν απαιτούν όλα τα σφάλματα της μονάδας σερβομηχανισμού πλήρη αντικατάσταση της μονάδας ενισχυτή. Ορισμένοι κωδικοί συναγερμού και μοτίβα σφάλματος υποδεικνύουν βλάβη σε επίπεδο πλακέτας και όχι βλάβη συσκευής ρεύματος:

• Μόνιμοι κωδικοί συναγερμού που δεν ταιριάζουν με σφάλματα κινητήρα ή εξωτερικής καλωδίωσης
• Διορθώστε τον κινητήρα και την καλωδίωση, αλλά ο ηλεκτροκινητήρας αρνείται να διαγράψει τους συναγερμούς ετοιμότητας
• Απώλεια συγκεκριμένων λειτουργιών (επικοινωνία ανατροφοδότησης κωδικοποιητή, διεπαφή επικοινωνίας, έλεγχος ρεύματος) με άλλα τμήματα μονάδας να παραμένουν λειτουργικά
• Συμπεριφορά κίνησης που άλλαξε μετά από μια παροδική τάση στην πλευρά τροφοδοσίας χωρίς εμφανή φυσική ζημιά

Σε αυτές τις περιπτώσεις, η στοχευμένη αντικατάσταση πλακέτας είναι η σωστή στρατηγική επισκευής. Η ανταλλακτική πλακέτα A20B-2101-0922 αποκαθιστά την αποτυχημένη λειτουργία χωρίς να αντικαταστήσει το μηχανικό και ηλεκτρικό υλικό της πλήρους μονάδας.

Σενάρια εφαρμογής

Εσωτερικό σφάλμα μονάδας σερβομηχανισμού:Ο σερβοενισχυτής ενός μηχανήματος CNC ενεργοποιείται με έναν εσωτερικό συναγερμό που δεν ταιριάζει με σφάλματα καλωδίου κωδικοποιητή, κινητήρα ή καλωδίωσης. Η διάγνωση σε επίπεδο πλακέτας προσδιορίζει το A20B-2101-0922 ως το αποτυχημένο εξάρτημα. Η αντικατάσταση πλακέτας αποκαθιστά την κανονική λειτουργία του άξονα.

Επισκευή σερβοκινητήρα ρομπότ:Ο σερβοκινητήρας ενός ελεγκτή ρομπότ FANUC αναπτύσσει ένα διακοπτόμενο σφάλμα σε έναν σύνδεσμο ρομπότ. Η αντικατάσταση A20B-2101-0922 επιλύει τη διακοπτόμενη συμπεριφορά και επαναφέρει το ρομπότ σε αξιόπιστη λειτουργία παραγωγής.

Ανταλλακτικό συνεργείου δίσκου:Μια εγκατάσταση παραγωγής διατηρεί ένα σετ πλακών της σειράς A20B-2101 ως ανταλλακτικά συνεργείου για γρήγορη επισκευή σερβομονάδας, μειώνοντας τον χρόνο επισκευής της μονάδας δίσκου από ημέρες σε ώρες.

FAQ

Ε1: Πώς μπορώ να προσδιορίσω ποια πλακέτα στη μονάδα ενισχυτή έχει αποτύχει;

Απομονώστε τη βλάβη διαβάζοντας τον συγκεκριμένο κωδικό συναγερμού από την οθόνη CNC ή μονάδας δίσκου. Οι κωδικοί συναγερμού μετάδοσης κίνησης FANUC (συναγερμοί SV και συναγερμοί SP) τεκμηριώνονται στο εγχειρίδιο περιγραφών του σερβοενισχυτή. Μερικοί συναγερμοί είναι συγκεκριμένοι για τον πίνακα ελέγχου, άλλοι για τον πίνακα τροφοδοσίας. Θερμική βλάβη, σημάδια εγκαύματος ή αποχρωματισμός εξαρτημάτων σε μια πλακέτα έναντι άλλης καθοδηγούν επίσης τη διάγνωση. Εάν η οθόνη LED της μονάδας είναι λειτουργική, το μοτίβο συναγερμού βοηθά στον περιορισμό της βλάβης σε μια συγκεκριμένη πλακέτα στη στοίβα.

Ε2: Περιέχει το A20B-2101-0922 δεδομένα βαθμονόμησης ειδικά για τον κινητήρα;

Ορισμένες πλακέτες ελέγχου σερβοενισχυτή FANUC αποθηκεύουν δεδομένα αναγνώρισης κινητήρα ή αποκτούν βαθμονόμηση σε μη πτητική μνήμη στην πλακέτα. Εάν η αντικατασταθείσα πλακέτα φέρει δεδομένα ειδικά για τον κινητήρα, τα δεδομένα πρέπει να εισαχθούν εκ νέου ή να ληφθούν από το αντίγραφο ασφαλείας μετά την τοποθέτηση της αντικατάστασης. Ελέγξτε την τεκμηρίωση συντήρησης του συγκεκριμένου μοντέλου σερβοενισχυτή για να επιβεβαιώσετε εάν ο A20B-2101-0922 φέρει αποθηκευμένα δεδομένα κινητήρα πριν την τοποθέτηση.

Ε3: Το A20B-2101-0922 χρησιμοποιείται σε συστήματα κατεργασίας CNC, ελεγκτές ρομπότ ή και στα δύο;

Η σειρά A20B-2101 χρησιμοποιείται τόσο στις σειρές προϊόντων CNC όσο και σε ρομπότ, καθώς η αρχιτεκτονική του σερβομηχανισμού της FANUC είναι κοινή μεταξύ των πλατφορμών. Η συγκεκριμένη ανάπτυξη του A20B-2101-0922 εξαρτάται από το σύστημα στο οποίο είναι εγκατεστημένο. Η θέση της πλακέτας στη λίστα ανταλλακτικών του συστήματος προορισμού επιβεβαιώνει εάν εξυπηρετεί έναν άξονα μετάδοσης κίνησης CNC, έναν άξονα κίνησης ή έναν ενισχυτή άρθρωσης ρομπότ.

Ε4: Μπορεί το A20B-2101-0922 να σταλεί για επισκευή αντί να αντικατασταθεί;

Η επισκευή είναι μια οικονομικά αποδοτική επιλογή όταν το σφάλμα είναι μια αστοχία διακριτού εξαρτήματος (αποτυχία IC προγράμματος οδήγησης πύλης IGBT, κατεστραμμένος πυκνωτής, καμένη ασφάλεια προστασίας) που μπορεί να εντοπιστεί και να επιλυθεί σε επίπεδο εξαρτήματος. Οι πλακέτες με εκτεταμένη ηλεκτρική ζημιά υπερέντασης συνήθως αντικαθίστανται καλύτερα παρά επισκευάζονται.

Ε5: Ποιες προφυλάξεις για την ESD ισχύουν για το A20B-2101-0922;

Το A20B-2101-0922 περιέχει λογικά IC CMOS και ημιαγωγούς οδήγησης που είναι ευαίσθητοι στην ηλεκτροστατική εκφόρτιση. Χειριστείτε μόνο με λουρί καρπού γείωσης συνδεδεμένο σε γειωμένη επιφάνεια. Αποθήκευση και μεταφορά σε αντιστατική συσκευασία. Κατά την πρόσβαση στη μονάδα σερβοενισχυτή, αποφορτιστείτε στη γείωση πριν αγγίξετε οποιοδήποτε PCB. Ο ηλεκτροκινητήρας πρέπει να είναι πλήρως απενεργοποιημένος και οι πυκνωτές διαύλου DC να έχουν αποφορτιστεί πλήρως πριν από την πρόσβαση στην εσωτερική πλακέτα — χρησιμοποιήστε ένα βολτόμετρο DC για να επιβεβαιώσετε ότι η τάση διαύλου DC είναι κάτω από 50 V πριν ανοίξετε το περίβλημα του ενισχυτή.
