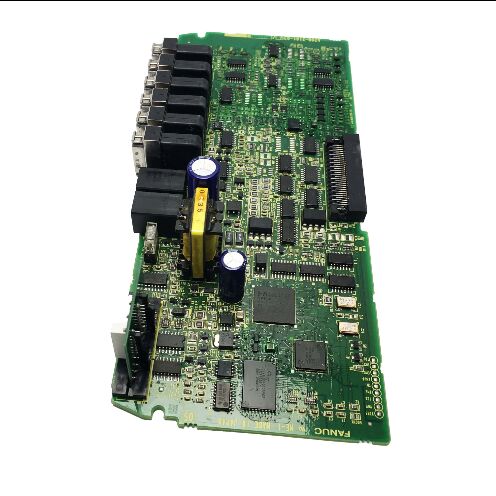

1PC Χρησιμοποιημένο FANUC A20B-2101-0631 A20B21010631 A2OB-21O1-O631

A20B-2101-0631 | FANUC A20B-2101 Series Power Board — Σύστημα μετάδοσης κίνησης CNC PCB / A20B-2101-063x Οικογενειακό / Ανταλλακτικό βιομηχανικού αυτοματισμού

A20B-2101-063x — Μια οικογένεια πλακών κίνησης ισχύος

Το A20B-2101-0631 ανήκει σε ένα στενά συνδεδεμένο σύνολο πλακών ισχύος της σειράς A20B-2101 — η ομάδα 063x, που περιλαμβάνει τα A20B-2101-0630, 0631, 0632 και 0633. Αυτές οι πλακέτες παρατίθενται στον πίνακα power, "AN" την ίδια οικογένεια μονάδων δίσκου ή καλύπτουν προοδευτικές παραλλαγές της ίδιας εφαρμογής πλακέτας ισχύος.

Στη σειρά A20B-2101 γενικά, οι πλακέτες ισχύος εμφανίζονται σε διάφορα περιβάλλοντα κίνησης και τροφοδοσίας:

Πλακέτες τροφοδοσίας σερβο ενισχυτή:Συμπεριλαμβάνονται πλακέτες για μονάδες Beta-i SVM1 (όπως A20B-2101-0090 και 0091 για παραλλαγές 4Α και 20Α) και μεγαλύτερες πλακέτες ισχύος σειράς Alpha-i για μονάδες μονού άξονα υψηλότερου ρεύματος.

Πλακέτες μονάδας τροφοδοσίας:Συμπεριλαμβανομένης της οικογένειας A20B-2101-0390 (πίνακες υψηλής ισχύος Alpha-i PSM με οθόνη LED 7 τμημάτων) που παρέχουν την τροφοδοσία ρεύματος διαύλου DC για ολόκληρο το ερμάριο σερβομηχανισμού.

Πίνακες σερβο τροφοδοσίας ρομπότ:Συμπεριλαμβάνονται οι πλακέτες τροφοδοσίας σερβοκινητήρα 6 αξόνων (A20B-2101-0221, A20B-2101-0511) για συγκροτήματα κίνησης ρομπότ FANUC.

Το A20B-2101-0631 λειτουργεί σε αυτό το πλαίσιο της πλακέτας ισχύος — παρέχοντας τη λειτουργία επιπέδου ισχύος για τη συγκεκριμένη μονάδα δίσκου ή ενισχυτή στην οποία είναι εγκατεστημένη.

Βασικές πληροφορίες προϊόντος

Power Boards στην Αρχιτεκτονική μονάδας Drive

Στις μονάδες σερβομηχανισμού και ενισχυτή ατράκτου της FANUC, οι πλακέτες ισχύος εκτελούν τις λειτουργίες στρώματος υψηλού ρεύματος που οι πλακέτες ελέγχου δεν μπορούν:

Διεπαφή διαύλου DC:Οι πλακέτες ισχύος φέρουν τους βαρείς χάλκινους αγωγούς και τους συνδέσμους υψηλού ρεύματος που συνδέουν τη μονάδα με το δίαυλο DC. Το δυναμικό διαύλου 200–300 VDC και τα ρεύματα αιχμής που ρέουν κατά την επιτάχυνση του κινητήρα κάνουν αυτό το υλικό ριζικά διαφορετικό από τα σήματα λογικού επιπέδου του πίνακα ελέγχου.

Διεπαφή σταδίου εξόδου κινητήρα:Οι πλακέτες ισχύος κατευθύνουν την τριφασική έξοδο από τη βαθμίδα μεταγωγής IGBT στους συνδέσμους καλωδίων κινητήρα, μεταφέροντας το πλήρες ονομαστικό ρεύμα κινητήρα.

Τρέχουσα ανίχνευση:Αισθητήρες φαινομένου Hall ή αντιστάσεις στην πλακέτα ισχύος μετρούν τα ρεύματα φάσης του κινητήρα σε πραγματικό χρόνο. Αυτές οι μετρήσεις ανατροφοδοτούν τον πίνακα ελέγχου για ρύθμιση ρεύματος κλειστού βρόχου.

Θερμική διαχείριση:Οι πλακέτες τροφοδοσίας είναι φυσικά πιο κοντά στην ψύκτρα IGBT από τις πλακέτες ελέγχου και η διάταξή τους πρέπει να ικανοποιεί τις απαιτήσεις θερμικής διεπαφής της απαγωγής ισχύος στη μονάδα δίσκου.

Σενάρια εφαρμογής

Σφάλμα πλακέτας ισχύος κίνησης:Μια μονάδα δίσκου FANUC αναπτύσσει συναγερμούς υπερέντασης ή προστασίας υλικού. Ο πίνακας ελέγχου επιβεβαιώνεται ότι είναι άθικτος. Η πλακέτα ισχύος A20B-2101-0631 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση επαναφέρει τη λειτουργία εξόδου ισχύος της μονάδας.

Ανταλλακτικό συντήρησης δίσκου:Μια εγκατάσταση παραγωγής διατηρεί το A20B-2101-0631 ως τοπική ανταλλακτική πλακέτας ισχύος για να επιτρέψει την ταχεία επισκευή της μονάδας δίσκου.

FAQ

Ε1: Ποιες συγκεκριμένες μονάδες δίσκου χρησιμοποιούν το A20B-2101-0631;

Το A20B-2101-0631 ανήκει στην ομάδα 063x των πλακών ισχύος A20B-2101. Η συγκεκριμένη μονάδα δίσκου που τη χρησιμοποιεί προσδιορίζεται από την ετικέτα της πλακέτας μέσα στην κατάλληλη μονάδα. Αναφέρετε τον αριθμό ανταλλακτικού με τη λίστα ανταλλακτικών στο εγχειρίδιο συντήρησης FANUC για την εγκατεστημένη μονάδα δίσκου για να επιβεβαιώσετε τον ακριβή λειτουργικό ρόλο της πλακέτας.

Ε2: Είναι τα A20B-2101-0630, 0631, 0632 και 0633 εναλλάξιμα μεταξύ τους;

Οι πλακέτες 063x της σειράς A20B-2101 είναι πιθανές παραλλαγές της ίδιας οικογένειας μονάδων δίσκου — πιθανώς διαφορετικές τρέχουσες ονομασίες ή διαμορφώσεις διεπαφής. Αναφέρονται μαζί ως οικογένεια από προμηθευτές ανταλλακτικών, αλλά οι μεμονωμένες πλακέτες ταιριάζουν με συγκεκριμένες προδιαγραφές μονάδων. Επιβεβαιώστε ποια συγκεκριμένη παραλλαγή (0630, 0631, 0632 ή 0633) έχει εγκατασταθεί από την ετικέτα της πλακέτας πριν παραγγείλετε αντικατάσταση.

Ε3: Ποια προφύλαξη ασφαλείας ισχύει πριν από την πρόσβαση στο A20B-2101-0631;

Οι πλακέτες ισχύος λειτουργούν σε επίπεδα τάσης διαύλου συνεχούς ρεύματος εντός των μονάδων μετάδοσης κίνησης. Βεβαιωθείτε ότι η συστοιχία πυκνωτών της μονάδας κίνησης είναι πλήρως αποφορτισμένη πριν από οποιαδήποτε εσωτερική πρόσβαση. Ακολουθήστε τη διαδικασία αναμονής εκφόρτισης του εγχειριδίου συντήρησης FANUC για την ισχύουσα μονάδα και επαληθεύστε με ένα βαθμονομημένο βολτόμετρο DC πριν χειριστείτε τυχόν εσωτερικές πλακέτες.

Ε4: Η αντικατάσταση του A20B-2101-0631 επηρεάζει τις παραμέτρους του δίσκου;

Όχι. Οι παράμετροι της μονάδας δίσκου αποθηκεύονται στη μνήμη κύριας παραμέτρου του CNC και όχι στην πλακέτα τροφοδοσίας. Η αντικατάσταση του A20B-2101-0631 δεν αλλάζει καμία αποθηκευμένη ρύθμιση παραμέτρων. Μετά την τοποθέτηση της αντικατάστασης και την επαναφορά ισχύος, το CNC εφαρμόζει τις υπάρχουσες παραμέτρους στη μονάδα δίσκου μέσω της διεπαφής σερβο επικοινωνίας.

Ε5: Μπορεί το A20B-2101-0631 να επισκευαστεί σε επίπεδο εξαρτήματος;

Η επισκευή σε επίπεδο εξαρτημάτων των πλακών ισχύος της σειράς A20B-2101 προσφέρεται από εξειδικευμένα κέντρα εξυπηρέτησης FANUC. Τα κοινά επισκευασμένα εξαρτήματα περιλαμβάνουν αντιστάσεις ανίχνευσης ρεύματος, IC του προγράμματος οδήγησης πύλης και συσκευές προστασίας. Για κρίσιμα για την παραγωγή μηχανήματα, η άμεση αντικατάσταση της πλακέτας είναι συνήθως ταχύτερη από την επισκευή. Και οι δύο επιλογές είναι βιώσιμες ανάλογα με τη διαθεσιμότητα και τις απαιτήσεις ανάκαμψης.
