1 PC Χρησιμοποιημένη πλακέτα PCB Fanuc A20B-2101-0390

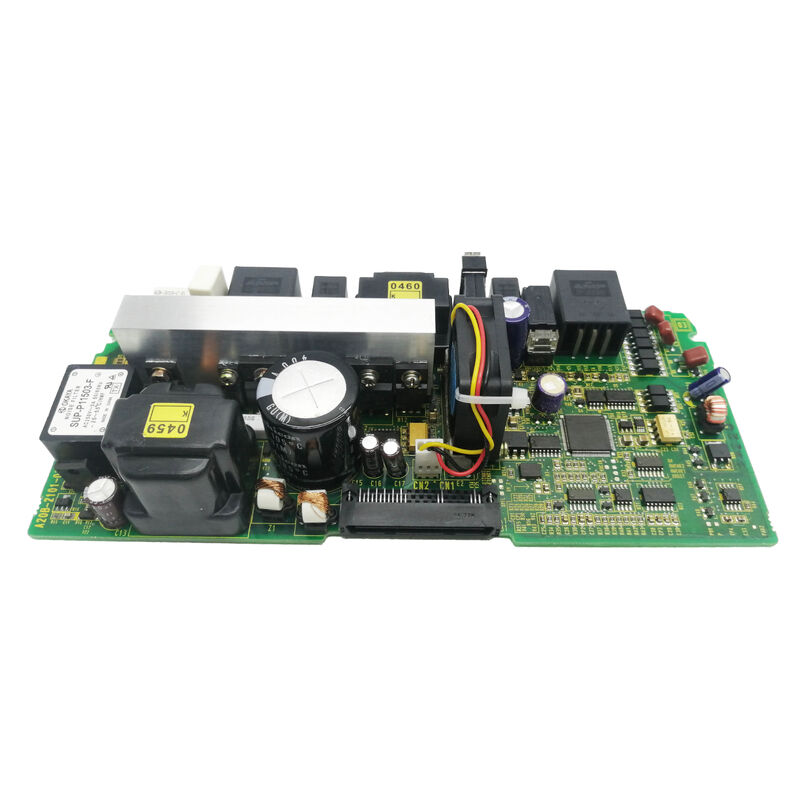

A20B-2101-0390∙ FANUC Alpha I Series Power Supply PCB ∙ 7-Segment LED / On-Board Noise Filter / Printed Circuit PSM Board (Σημείο ηλεκτρικής τροφοδοσίας 7 τμημάτων LED / Εναλλακτικό φίλτρο θορύβου)

Μονάδα τροφοδοσίας ενέργειας Αλφά Ι ∆ημιουργία ενέργειας του συστήματος κίνησης

Το A20B-2101-0390 είναι το πίνακα τροφοδοσίας ηλεκτρικού κυκλώματος για το σύστημα κίνησης της σειράς Alpha I της FANUC.η μονάδα τροφοδοσίας (PSM) χρησιμεύει ως κεντρική μονάδα μετατροπής ισχύος για ολόκληρο το σύστημα κίνησης, συμπεριλαμβανομένων των ενισχυτών servo και spindle που συνδέονται με αυτήν στο κοινό δίκτυο συνεχούς ροής.

Το A20B-2101-0390 PCB είναι η επιφάνεια ελέγχου και παρακολούθησης εντός του PSM, η οποία διαχειρίζεται:

Έλεγχος διόρθωσης:Το PSM μετατρέπει την εισερχόμενη ηλεκτρική ενέργεια τριών φάσεων AC σε ρυθμιζόμενη τάση λεωφορείου συνεχούς ρεύματος.

Επεξεργασία ανανεώσιμης ενέργειας:Όταν οι άξονες του σέρβο ή του σπιντέλ επιβραδύνονται, παράγουν αναγεννητική ενέργεια.Το PSM διαχειρίζεται αυτή την ενέργεια είτε επιστρέφοντάς την στο δίκτυο εναλλασσόμενου ρεύματος (σε ρυθμίσεις αναγεννητικού PSM) είτε εξαλείφοντάς την μέσω μιας αναγεννητικής αντίστασηςΟ A20B-2101-0390 ελέγχει την αναζωογόνηση.

Παρακολούθηση της συνεχούς διαδρομής:Το PCB τροφοδοσίας παρακολουθεί την τάση της λεωφορείας συνεχούς ρεύματος σε πραγματικό χρόνο, ανιχνεύοντας τις συνθήκες υπερτάσης και υποτάσης και ενεργοποιώντας προστατευτικές διακοπές πριν υποστεί ζημιά το ηλεκτρονικό σύστημα ισχύος.

Εμφάνιση κατάστασης:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.

Βασικές προδιαγραφές

Φίλτρο θορύβου επιβατών

Η προδιαγραφή "φιλτράρισμα θορύβου επί του σκάφους" προσδιορίζει το ενσωματωμένο φίλτρο EMI (ηλεκτρομαγνητικές παρεμβολές) στο A20B-2101-0390. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.

Το ενσωματωμένο φίλτρο θορύβου στο A20B-2101-0390:

Διεξάγεται καταστολή του ΕΜΙ:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.

Συμμόρφωση:On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.

Σενάρια εφαρμογής

Λάθος PCB τροφοδοσίας PSM:Ένα σύστημα κίνησης FANUC Alpha I αναπτύσσει συναγερμούς επιπέδου PSM ∙ το DC bus δεν μπορεί να δημιουργηθεί ή το σύστημα ενεργοποιείται αμέσως μετά την ενεργοποίηση.το PCB τροφοδοσίας A20B-2101-0390 προσδιορίζεται ως το ελάττωμαΗ αντικατάσταση αποκαθιστά την εγκατάσταση του λεωφορείου συνεχούς ρεύματος και την κανονική λειτουργία της κίνησης.

Συντήρηση του συστήματος οδήγησης Αλφα Ι:Το σύστημα κίνησης Αλφα Ι μιας μονάδας παραγωγής υποβάλλεται σε ολοκληρωμένη προγραμματισμένη συντήρηση.Η A20B-2101-0390 αντικαθίσταται στο πλαίσιο της ανανέωσης των ηλεκτρονικών συστημάτων του PSM για να εξασφαλιστεί η συνεχιζόμενη αξιόπιστη λειτουργία της παροχής ενέργειας..

Γενικές ερωτήσεις

Ε1: Ποιος είναι ο ρόλος του PCB τροφοδοσίας PSM στο σύστημα κίνησης Alpha I;

Στην αρχιτεκτονική Alpha I της FANUC, το PSM είναι η κεντρική μονάδα μετατροπής ισχύος ∙ διορθώνει την ισχύ τριών φάσεων AC στο DC bus που χρησιμοποιούν όλοι οι συνδεδεμένοι ενισχυτές servo και spindle.Το A20B-2101-0390 είναι το PCB ελέγχου εντός του PSMΧωρίς ένα λειτουργικό PSM, κανένας servo ή σπιντέλ drive στο σύστημα δεν μπορεί να λειτουργήσει.

Ε2: Τι υποδεικνύουν οι κωδικοί LED 7 τμημάτων στο A20B-2101-0390;

Η οθόνη 7 τμημάτων εμφανίζει δύο τύπους πληροφοριών: κωδικούς κατάστασης κατά την κανονική λειτουργία (επιβεβαιώνοντας ότι το PSM είναι ενεργό και η συνεχής κίνηση είναι έτοιμη) και κωδικούς συναγερμού κατά τις συνθήκες βλάβης.Οι κωδικοί συναγερμού είναι αριθμητικοί κάθε αριθμός αντιστοιχεί σε έναν συγκεκριμένο τύπο βλάβης που τεκμηριώνεται στο εγχειρίδιο συντήρησης του ενισχυτή σερβοποιητή FANUC Alpha IΗ ανάγνωση του κωδικού που εμφανίζεται είναι το σημείο εκκίνησης για κάθε διάγνωση σφάλματος PSM.

Ε3: Ποιες προφυλάξεις ασφαλείας απαιτούνται πριν από την αντικατάσταση του A20B-2101-0390;

Το PSM περιέχει μεγάλους πυκνωτές φίλτρου που αποθηκεύουν ενέργεια συνεχούς ρεύματος υψηλής τάσης (συνήθως 300-600V DC bus) μετά την αφαίρεση της ηλεκτρικής ενέργειας.Κλείστε και κλείστε την παροχή ηλεκτρικής ενέργειας.Ελέγξτε αν η τάση της καμπύλης συνεχούς ρεύματος είναι κάτω από 30V χρησιμοποιώντας ένα βαθμονωμένο όλτμετρο πριν χειριστείτε τυχόν εσωτερικές πλακέτες.

Ε4: Η αντικατάσταση του A20B-2101-0390 απαιτεί επαναδιάταξη του συστήματος κίνησης;

Το PCB τροφοδοσίας PSM δεν περιέχει αποθήκευση παραμέτρων που μπορεί να ρυθμιστεί από τον χρήστη. Όλες οι παραμέτροι του σέρβο και του σπινδέλου βρίσκονται στη μνήμη παραμέτρων του CNC.Μετά την τοποθέτηση του ανταλλακτικού A20B-2101-0390 και την αποκατάσταση της ισχύος του δικτύουΕλέγξτε αν η οθόνη 7 τμημάτων δείχνει τη σωστή κατάσταση ετοιμότητας πριν ενεργοποιήσετε το CNC και δοκιμάσετε τις τροφοδοσίες servo και spindle.

Ε5: Με ποιο τρόπο διαφέρει η συσκευή αλφα-Ι (A20B-2101-0390) από τις προηγούμενες συσκευές αλφα-σειράς;

Η ονομασία "Alpha I" υποδηλώνει την i-series γενιά του συστήματος κίνησης Alpha της FANUC ∙ μια εξέλιξη της προηγούμενης σειράς Alpha με βελτιωμένες επιδόσεις, υψηλότερη ολοκλήρωση,και επικαιροποιημένα πρωτόκολλα επικοινωνίας. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
