Α06Β-6164-Η333 Μονάδα ενισχυτή σπινδύλης Fanuc A06B6164H333 AO6B-6I64-Η333

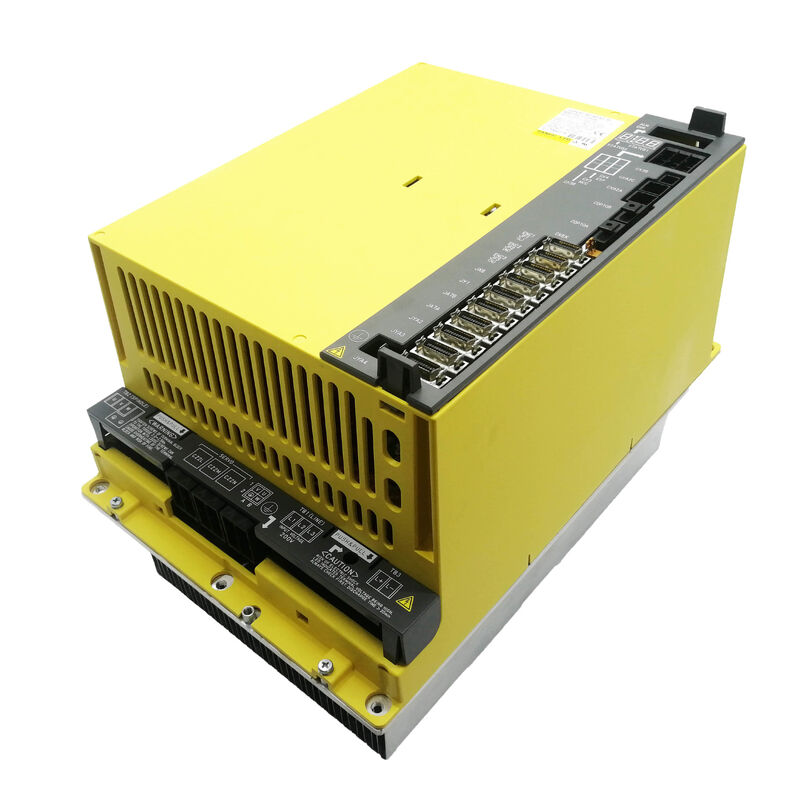

FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 Συνδυασμένη Μονάδα Σερβοενισχυτή & Ατράκτου

Αριθμός Εξαρτήματος: A06B-6164-H333 (#H580) ▏Τύπος Μονάδας: βiSVSP (Beta i Servo/Spindle Integrated) ▏Κωδικός Μοντέλου: SVPM3-15i ▏Διεπαφή: Οπτική Ίνα FSSB ▏Κατηγορία Τάσης: Είσοδος 200V AC

Μία Μονάδα, Τέσσερα Κανάλια Οδήγησης

Τα περισσότερα σχέδια ντουλαπιών CNC διαχωρίζουν τον ενισχυτή ατράκτου από τις μονάδες οδήγησης σερβοκινητήρων. Το A06B-6164-H333 ακολουθεί μια διαφορετική προσέγγιση. Πρόκειται για ένα βiSVSP — μια συνδυασμένη μονάδα Beta i Servo και Spindle — που ενσωματώνει τρία ανεξάρτητα κανάλια σερβοκινητήρων και έναν πλήρη ενισχυτή ατράκτου 15kW σε μία ενιαία μονάδα plug-in. Ο εσωτερικός κωδικός μοντέλου της FANUC για αυτήν τη μονάδα είναι SVPM3-15i (Servo/Spindle Power Module, 3-άξονες σερβο, κλάση ατράκτου 15kW).

Η πρακτική συνέπεια είναι σημαντική: μία μονάδα αντικαθιστά αυτό που διαφορετικά θα απαιτούσε έναν ξεχωριστό ενισχυτή ατράκτου συν μια μονάδα ενισχυτή σερβο πολλαπλών αξόνων, μειώνοντας το βάθος του ντουλαπιού, μειώνοντας την καλωδίωση μεταξύ των μονάδων και απλοποιώντας τη συνολική τοπολογία οδήγησης. Αυτή η προσέγγιση σχεδιασμού είναι χαρακτηριστική της έκτης γενιάς της οικογένειας σερβο Beta, όπου η FANUC στόχευε σε οικονομικά αποδοτικές, βελτιστοποιημένες ως προς τον χώρο λύσεις για κέντρα κατεργασίας κάθετης διάταξης μεσαίας κατηγορίας, κέντρα περιστροφής και σύνθετες μηχανές που δεν απαιτούν τη μέγιστη απόδοση ισχύος της πλήρους σειράς Alpha i.

Το A06B-6164-H333 (με την κατάληξη #H580) έχει οριστεί ως μονάδα εισόδου κλάσης 200V, λειτουργώντας από τριφασικό δίκτυο 200–240V AC μέσω μιας συνοδευτικής μονάδας PSM. Επικοινωνεί με το CNC μέσω του συνδέσμου οπτικής ίνας FSSB (Fanuc Serial Servo Bus) της FANUC — την ίδια αρχιτεκτονική σειριακού διαύλου που χρησιμοποιείται σε ολόκληρες τις οικογένειες ενισχυτών αi και βi.

Τεχνικές Προδιαγραφές

Κατανόηση του Κωδικού Μοντέλου: biSVSP 40/40/40-15

Η ονομασία biSVSP 40/40/40-15 ακολουθεί τη συνήθη σύμβαση ονοματοδοσίας της FANUC για συνδυασμένες μονάδες:

• bi — Σειρά Beta i (οικογένεια ενισχυτών Beta δεύτερης γενιάς)
• SVSP — Μονάδα ενσωμάτωσης Σερβο + Άτρακτος
• 40/40/40 — Τρία κανάλια σερβο, καθένα με ονομαστική μέγιστη έξοδο 40A (13A συνεχές ανά άξονα)
• 15 — Κλάση ισχύος ενισχυτή ατράκτου, 15kW

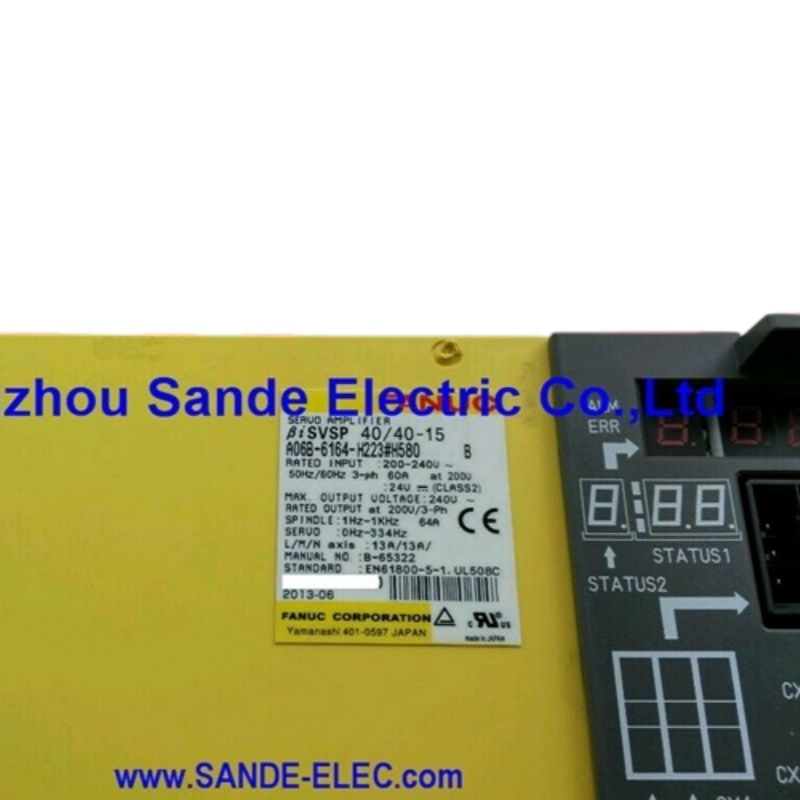

Αυτή η σύμβαση ονοματοδοσίας καθιστά εύκολη τη διάκριση από παραλλαγές δύο αξόνων (όπως το biSVSP 40/40-15, αριθμός εξαρτήματος A06B-6164-H233) και από μονάδες με μικτές διαστάσεις σερβο (όπως το biSVSP 40/40/80-15, αριθμός εξαρτήματος A06B-6164-H343).

Συμβατοί Σερβοκινητήρες και Κινητήρες Ατράκτου

Σερβοάξονες (L / M / N)

Τα τρία κανάλια σερβο έχουν σχεδιαστεί για σερβοκινητήρες της σειράς βiS (Beta i Standard) της FANUC. Επαληθευμένη συμβατή γκάμα σερβοκινητήρων:

• βiS 4/5000 — συμπαγές πλαίσιο, κατάλληλο για άξονες ελαφριάς χρήσης
• βiS 8/3000, βiS 8/2000 — μεσαίο πλαίσιο, άξονες γενικής χρήσης
• βiS 12/3000 — το ανώτατο όριο συνεχούς ρεύματος στα 13A ανά άξονα

Οι κινητήρες από το μεγαλύτερο πλαίσιο βiS 22 και άνω υπερβαίνουν τη συνεχή ονομαστική τιμή ρεύματος των σερβοκαναλιών 40A και απαιτούν μια μονάδα με τμήμα σερβο υψηλότερης ονομαστικής τιμής.

Κινητήρας Ατράκτου

Το τμήμα ατράκτου 15kW συνδυάζεται με κινητήρες ατράκτου της σειράς βi της FANUC στην κλάση 15kW:

• βiI 15/10000 — ενσωματωμένος κινητήρας σε σειρά
• βiI 18/7500 — μεγαλύτερη παραλλαγή πλαισίου εντός της δυνατότητας εξόδου ατράκτου του ενισχυτή

Η επιλογή του κινητήρα ατράκτου πρέπει να επιβεβαιωθεί έναντι του φύλλου προδιαγραφών κινητήρα της FANUC για να διασφαλιστεί ότι η συνεχής απαίτηση ρεύματος του κινητήρα εμπίπτει στην ονομαστική τιμή εξόδου του ενισχυτή.

Συμβατότητα CNC και Αντικατάσταση Προηγούμενου

Το A06B-6164-H333 λειτουργεί αποκλειστικά με ελέγχους CNC που χρησιμοποιούν οπτική επικοινωνία σερβο FSSB:

• FANUC Series 0i-D (0i-MD για φρεζάρισμα, 0i-TD για τόρνισμα)
• FANUC Series 0i-MF (νεότερης γενιάς)
• FANUC 0i-Mate-D

Είναι η καθορισμένη αντικατάσταση του παλαιότερου A06B-6134-H303#A, το οποίο ανήκε στην προηγούμενη γενιά μονάδων σερβο Beta που χρησιμοποιούσε διαφορετικό πρωτόκολλο επικοινωνίας. Οι μονάδες της σειράς 6164 μεταπήδησαν στον δίαυλο οπτικής ίνας FSSB, ο οποίος δεν είναι συμβατός προς τα πίσω με το παλαιότερο υλικό της σειράς 6134. Μια άμεση αντικατάσταση από A06B-6134-H303 σε A06B-6164-H333 θα απαιτήσει επίσης επαλήθευση ότι το υλικολογισμικό του CNC υποστηρίζει τον νεότερο τύπο ενισχυτή και ότι η καλωδίωση οπτικής ίνας είναι εγκατεστημένη.

Γιατί η Συνδυασμένη Αρχιτεκτονική Έχει Σημασία στην Πράξη

Για τους κατασκευαστές μηχανών και τους μηχανικούς συντήρησης, η μορφή biSVSP έχει μερικές λειτουργικές επιπτώσεις που αξίζει να κατανοηθούν πριν από την παραγγελία:

Χώρος ντουλαπιού. Μία μονάδα καταλαμβάνει λιγότερο χώρο σε ράγα DIN και απαιτεί λιγότερες συνδέσεις διαύλου τροφοδοσίας μεταξύ μονάδων σε σύγκριση με τον διαχωρισμό των ενισχυτών σερβο και ατράκτου. Αυτό έχει σημασία ιδιαίτερα κατά την ανακατασκευή ή την ανανέωση ντουλαπιών σε πλατφόρμες μικρότερων εργαλειομηχανών όπου ο χώρος είναι περιορισμένος.

Απομόνωση σφαλμάτων. Επειδή οι άξονες σερβο και η άτρακτος μοιράζονται μία ενιαία μονάδα, ένα σφάλμα σε ένα κανάλι — ένας βραχυκυκλωμένος IGBT στον άξονα Μ, για παράδειγμα — θέτει εκτός λειτουργίας και τα τέσσερα κανάλια οδήγησης μέχρι να επισκευαστεί ή να αντικατασταθεί η μονάδα. Οι μηχανές με κρίσιμες απαιτήσεις χρόνου λειτουργίας μπορεί να θέλουν να διατηρούν μια μονάδα ανταλλαγής σε απόθεμα.

Σύζευξη PSM. Όπως όλες οι μονάδες της σειράς βi, το A06B-6164-H333 αντλεί από έναν κοινό δίαυλο DC που παρέχεται από μια συνοδευτική μονάδα τροφοδοσίας βiPS ή αiPS. Η μονάδα PSM πρέπει να έχει την κατάλληλη ονομαστική τιμή για να χειριστεί τη συνδυασμένη μέγιστη ζήτηση και των τριών σερβοαξόνων συν την άτρακτο ταυτόχρονα.

Διασταυρούμενη Αναφορά Αριθμού Εξαρτήματος

Αποστολή & Logistics

Αποστολή: Οι επιβεβαιωμένες μονάδες σε απόθεμα αποστέλλονται εντός 1–2 εργάσιμων ημερών. Αντιστατική συσκευασία με προστασία από αφρώδες υλικό. βαριές ή υπερμεγέθεις μονάδες σε ενισχυμένα ξύλινα κιβώτια.

Μεταφορείς: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Χρόνος Μεταφοράς:Η υπηρεσία Express καλύπτει 220+ χώρες σε 24–48 ώρες. η τυπική διεθνής παράδοση 3–7 εργάσιμες ημέρες.

Τεκμηρίωση: Εμπορικό τιμολόγιο και λίστα συσκευασίας περιλαμβάνονται σε κάθε αποστολή. Οι εισαγωγικοί δασμοί και τα τελωνειακά τέλη είναι ευθύνη του αγοραστή σύμφωνα με τους κανονισμούς της χώρας προορισμού.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-6164-H333 και του A06B-6134-H303#A που αντικαθιστά; Το A06B-6134-H303#A ανήκει στην παλαιότερη οικογένεια μονάδων σερβο Beta που χρησιμοποιούσε παράλληλη διεπαφή I/O σερβο αντί για επικοινωνία οπτικής ίνας FSSB. Το A06B-6164-H333 είναι ο διάδοχος που βασίζεται στο FSSB — και οι δύο είναι συνδυασμένες μονάδες σερβο τριών αξόνων συν άτρακτο 15kW, αλλά χρησιμοποιούν θεμελιωδώς διαφορετικά πρωτόκολλα επικοινωνίας και δεν είναι εναλλάξιμες χωρίς επαλήθευση ότι το λογισμικό CNC, οι ρυθμίσεις παραμέτρων και η καλωδίωση του ντουλαπιού έχουν ενημερωθεί για να υποστηρίζουν την αρχιτεκτονική της σειράς 6164.

Ε2: Είναι αυτή η μονάδα κατάλληλη για μηχανή τεσσάρων αξόνων; Όχι — το A06B-6164-H333 παρέχει ακριβώς τρία κανάλια σερβο (L, M, N) συν ένα κανάλι ατράκτου. Για τέσσερις άξονες σερβο με ενσωματωμένη άτρακτο, θα απαιτούνταν μια διαφορετική συνδυασμένη μονάδα ή ένας ξεχωριστός επιπλέον ενισχυτής σερβο. Εάν η μηχανή σας έχει έναν τέταρτο άξονα σερβο ως δευτερεύοντα ή βοηθητικό άξονα, μπορεί να προστεθεί ένας ξεχωριστός μονοαξονικός ενισχυτής βiSVSP κατάντη στην ίδια βρόχο FSSB.

Ε3: Μπορεί αυτός ο ενισχυτής να χρησιμοποιηθεί με κινητήρες ατράκτου της σειράς Alpha i αντί για κινητήρες ατράκτου Beta i; Το τμήμα ατράκτου βiSVSP έχει ονομαστική τιμή 15kW και ταιριάζει με τους κινητήρες ατράκτου της σειράς β της FANUC στην κλάση 15kW. Ενώ ορισμένοι μικρότεροι κινητήρες ατράκτου της σειράς α εμπίπτουν στην κατηγορία ισχύος 15kW, η σύζευξή τους με αυτόν τον ενισχυτή απαιτεί προσεκτική επαλήθευση παραμέτρων και επιβεβαίωση από τη FANUC. Η σειρά α και η σειρά β έχουν διαφορετικά χαρακτηριστικά περιέλιξης στάτορα, και μια λανθασμένη σύζευξη μπορεί να προκαλέσει συνθήκες υπερθέρμανσης ή σφάλματα οδήγησης, ακόμη και αν οι ονομαστικές τιμές ισχύος στην πινακίδα φαίνονται συμβατές.

Ε4: Η μηχανή μου εμφανίζει έναν συναγερμό SV με κωδικούς συγκεκριμένους για τον άξονα σε πολλούς άξονες ταυτόχρονα — σημαίνει αυτό ότι και τα τρία κανάλια σερβο έχουν αποτύχει; Όχι απαραίτητα. Επειδή και τα τρία κανάλια σερβο μοιράζονται μια κοινή ράγα τροφοδοσίας εντός της μονάδας, μια αποτυχία στο κοινό τμήμα του διαύλου DC, ένα σφάλμα κοινού οδηγού IGBT ή απώλεια τροφοδοσίας ελέγχου 24V στη μονάδα μπορεί να απενεργοποιήσει ταυτόχρονα και τους τρεις άξονες και να προκαλέσει πολλαπλούς συναγερμούς SV. Πριν υποθέσετε ότι και οι τρεις τρανζίστορ IGBT των καναλιών έχουν αποτύχει, ελέγξτε την τάση του διαύλου DC στο PSM, επιθεωρήστε την τροφοδοσία ελέγχου 24V στη μονάδα και αναζητήστε έναν συναγερμό SV021 (ασυμφωνία CNC/ενισχυτή) ή SV023 (αδύνατο να σταματήσει ο σερβοκινητήρας) που θα υποδείκνυε ένα πρόβλημα σε επίπεδο συστήματος αντί για τρεις ανεξάρτητες αποτυχίες καναλιών.

Ε5: Ποια ανταλλακτικά χρειάζονται συχνότερα για το A06B-6164-H333; Ο ανεμιστήρας ψύξης είναι το αναλώσιμο με τη μεγαλύτερη φθορά και θα πρέπει να είναι το πρώτο είδος που αποθηκεύεται για προληπτική συντήρηση. Πέρα από τον ανεμιστήρα, οι μονάδες IGBT στα κανάλια σερβο και στο στάδιο εξόδου ατράκτου είναι τα πιο συχνά αντικαθιστώμενα εξαρτήματα σε επιτόπιες επισκευές. Τα καλώδια οπτικής ίνας που συνδέουν αυτήν τη μονάδα με το CNC αξίζει επίσης να υπάρχουν ως εφεδρικά, καθώς η φυσική ζημιά ή η μόλυνση των συνδετήρων σε αυτά τα καλώδια είναι μια κοινή αιτία συναγερμών επικοινωνίας SV και SP που μπορεί να εκληφθούν ως αποτυχία οδήγησης.
