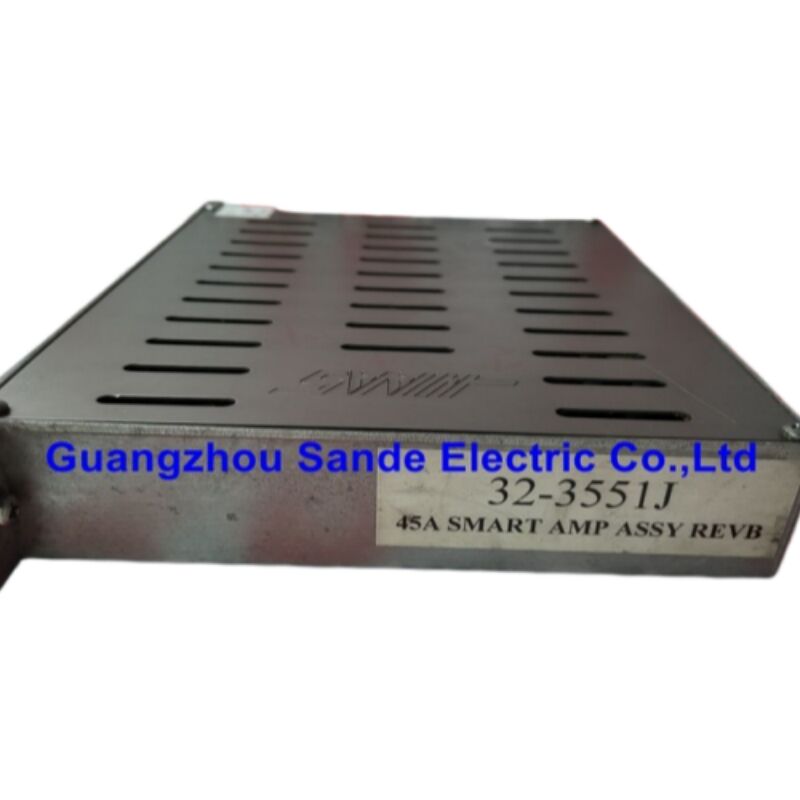

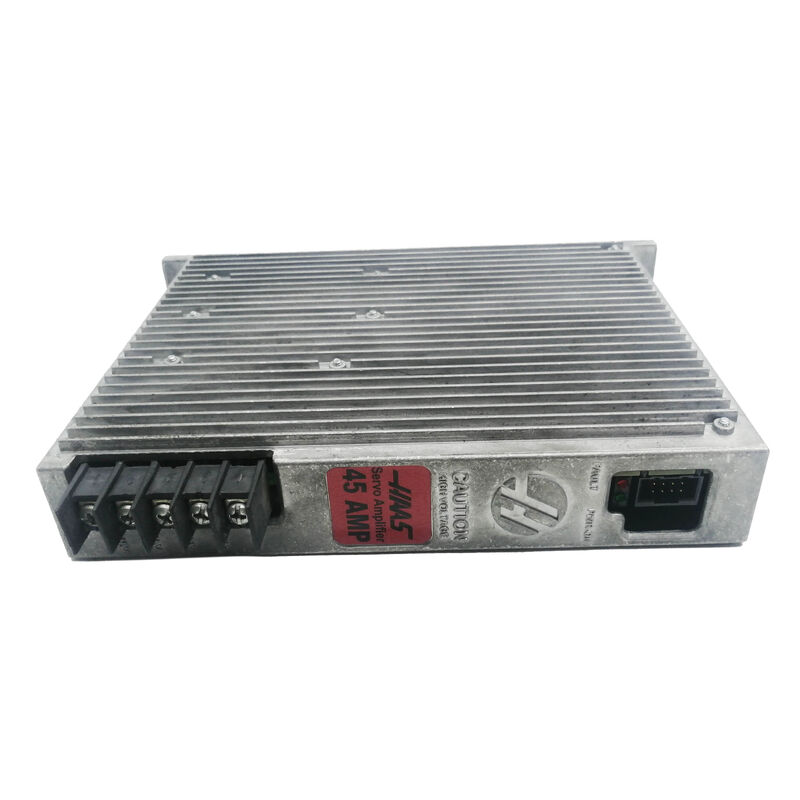

HAAS 32-3551J Υπηρεσιακός ενισχυτής 45A BL Smart Amp, Επισκευή και αντικατάσταση

Το μέρος που κρατά τον άξονα HAAS σας σε λειτουργία

Κάθε άξονας σε ένα μηχάνημα CNC HAAS εξαρτάται από ένα πράγμα που λειτουργεί σωστά πίσω από την πόρτα πίνακα: ο ενισχυτής servo.32-3551J∆εύτερα διασταυρούμενες αναφορές ως93-32-3551Jστην επικαιροποιημένη αρίθμηση των εξαρτημάτων HAAS είναι ο έξυπνος ενισχυτής BL 45 αμπερών που έχει τοποθετηθεί σε άξονες μεσαίου βάρους σε ένα ευρύ φάσμα κατακόρυφων κέντρων επεξεργασίας HAAS, οριζόντιων κέντρων επεξεργασίας,και κέντρα στροφής που τρέχουν τοΈλεγχος επόμενης γενιάς (NGC).

Όταν αυτός ο ενισχυτής αποτύχει, αυτός ο άξονας σταματάει.Το μόνο που έχει προτεραιότητα είναι να βρεθεί το ταχύτερο δυνατό ένα δοκιμασμένο εξαρτήμα στο μηχάνημα και εδώ ακριβώς είναι που η επισκευή και οι προσαρμοσμένες μονάδες αντικατάστασης γίνονται σημαντικές..

Τεχνικές προδιαγραφές

Πώς το 32-3551J ταιριάζει στο σύστημα κίνησης HAAS

Οι μηχανές HAAS χρησιμοποιούν μια κεντρική αρχιτεκτονική ισχύος.320·340 V συνεχής ρεύμαΚάθε ενισχυτής σέρβο αντλεί από αυτή τη λεωφόρο και μετατρέπει την ισχύ συνεχούς ρεύματος σε ακριβώς ελεγχόμενη τριστάση ισχύς εναλλασσόμενου ρεύματος για τον προδιαγεγραμμένο κινητήρα.

Ο 32-3551J βρίσκεται στο ράφι του ενισχυτή, δέχεται το 320 V DC από τη μια πλευρά και εκπέμπει ρεύμα μεταβλητής συχνότητας και μεταβλητού πλάτους στον κινητήρα σερβο από την άλλη.Η επικοινωνία με τον ελεγκτή NGC εκτελείται ψηφιακάΑυτό είναι που κάνει αυτούς τους "έξυπνους" ενισχυτές διαφορετικούς από παλαιότερους αναλογικούς σχεδιασμούς. Ο ενισχυτής δεν ακολουθεί απλά μια εντολή τάσης, αναφέρει ενεργά την κατάσταση, τη θερμοκρασία, τους κώδικες σφαλμάτων,και τρέχουσα ανάληψη πίσω στο έλεγχοΑυτός ο ψηφιακός βρόχος ανατροφοδότησης είναι αυτός που επιτρέπει την λεπτομερή διάγνωση συναγερμού για την οποία είναι γνωστές οι μηχανές HAAS NGC.

Όταν ο ενισχυτής αναπτύσσει σφάλμα, το κόκκινο LED στο πρόσωπο ανάβει και το CNC συνήθως εμφανίζει έναν ειδικό συναγερμό ενισχυτή σερβο στην οθόνη ελέγχου, δείχνοντας απευθείας στον επηρεασμένο άξονα.Αυτό είναι χρήσιμο για τη διάγνωση., αλλά η υποκείμενη διαδικασία επισκευής ή αντικατάστασης εξακολουθεί να απαιτεί το μηχάνημα να αποενεργοποιηθεί πλήρως και να επιβεβαιωθεί η απόλυσή του 320 V DC bus πριν από την έναρξη οποιασδήποτε εργασίας.

Γιατί έχει νόημα η επισκευή και η προσαρμοσμένη αντικατάσταση

Το 93-32-3551J έχει καταχωρηθεί ωςδιακόπηκε από τον κατασκευαστήΑυτό είναι ένα πραγματικό πρόβλημα όταν ένας ενισχυτής αποτυγχάνει σε μια μηχανή παραγωγής.

Η επισκευή και οι μονάδες αντικατάστασης που ελέγχονται από την ποιότητα καλύπτουν αυτό το κενό και σε πολλές περιπτώσεις, είναι η πιο έξυπνη οικονομική επιλογή ακόμη και όταν υπάρχει διαθέσιμο απόθεμα OEM.

Κόστος.Ένας νέος OEM 45A HAAS servo ενισχυτής, όταν είναι διαθέσιμος, συνήθως διαπραγματεύεται στην περιοχή των $ 1,500 ¢ $ 1,750 μέσω των καναλιών μεταπώλησης.Η επαγγελματική επισκευή μιας αποτυχημένης μονάδας κοστίζει σημαντικά λιγότερο και επιστρέφει τις ίδιες ηλεκτρικές επιδόσεις όταν γίνεται σωστά.

- Γρήγορα.Τα ειδικά εργοστάσια επισκευής εξαρτημάτων CNC που διατηρούν ειδικό εξοπλισμό δοκιμών HAAS μπορούν συχνά να επισκευάσουν μια επισκευασμένη μονάδα ταχύτερα από την αναμονή των προθεσμιών OEM, ιδιαίτερα εκτός της Βόρειας Αμερικής.

Προσαρμογή.Για εργοστάσια που χρησιμοποιούν τροποποιημένες διαμορφώσεις μηχανών, μη τυποποιημένες ρυθμίσεις άξονων ή μηχανές που έχουν επανακατασταθεί,Οι προμηθευτές της αγοράς μεταποίησης μπορούν να προμηθεύονται και να διαμορφώσουν αντικαταστατικούς ενισχυτές ώστε να ανταποκρίνονται στις ειδικές απαιτήσεις ηλεκτρικού εξοπλισμού και firmware της εγκατάστασης..

Προληπτική αντικατάσταση εξαρτημάτων.Οι ποιοτικές διαδικασίες επισκευής ξεπερνούν την επίλυση του άμεσου ελαττώματος.και άλλα εξαρτήματα με γνωστά χαρακτηριστικά γήρανσης συχνά αντικαθίστανται προληπτικά κατά την επαγγελματική επισκευή, παρατείνοντας την πραγματική διάρκεια ζωής της ανακαινισμένης μονάδας πέρα από αυτό που θα μπορούσε να επιτευχθεί με μια απλή διόρθωση σφάλματος.

Συχνές καταστάσεις αποτυχίας ∙ Τι να ελέγξετε πριν παραγγείλετε

Πριν τραβήξετε το 32-3551J, ένας συστηματικός έλεγχος εξοικονομεί χρόνο και χρήμα.

Κόκκινο LED, δεν υπάρχει κίνηση στον άξονα.Αυτή είναι η κλασική παρουσίαση αποτυχίας ενισχυτή, αλλά μηχανική απόφραξη στον άξονα, σύντομη επικάλυψη του κινητήρα ή σφάλμα καλωδίου μπορεί να προκαλέσει ταυτόσημα συμπτώματα.Αποσυνδέστε τα καλώδια του κινητήρα από την έξοδο ενισχυτή και ελέγξτε την αντίσταση περιτυλίγματος του κινητήρα στο έδαφοςΌχι τον ενισχυτή.

Ο άξονας τρέχει ακατάλληλα ή ταλαντεύεται.Στις περισσότερες περιπτώσεις, πρόκειται για πρόβλημα παραμέτρων ελέγχου ή πρόβλημα ανατροφοδότησης κωδικοποιητή και όχι για βλάβη υλικού του ενισχυτή.

Ο ενισχυτής παραμένει κρύος, χωρίς πράσινο LED.Εάν ο πράσινος δείκτης POWER ON δεν ανάβει με 320 V DC παρόντα στο λεωφορείο, η εσωτερική παροχή ενέργειας του ενισχυτή πιθανότατα έχει αποτύχει.

Λάθος υπερθέρμανσης.Ο ενσωματωμένος αισθητήρας θερμοκρασίας του ενισχυτή ενεργοποιείται στα 195 ° F (90 ° C).Ένας αποτυχημένος ανεμιστήρας ψύξης θα προκαλέσει θερμικά λάθη σε διαφορετικά υγιή ενισχυτές.

Το DC bus καταρρέει όταν ένας συγκεκριμένος ενισχυτής είναι συνδεδεμένος.Ένα βραχυπρόθεσμο στάδιο εξόδου στον ενισχυτή θα μειώσει την τάση του λεωφορείου τη στιγμή που θα συνδεθεί.

Συμβατότητα μηχανών

Το 32-3551J / 93-32-3551J χρησιμοποιείται σε ένα ευρύ φάσμα μηχανημάτων HAAS NGC, τα οποία συνήθως περιλαμβάνουν:

• Σειρά VFκατακόρυφα κέντρα επεξεργασίας (VF-1 έως VF-12 και μεγαλύτερα)
• Σειρά VMκατακόρυφοι μύλοι
• Σειρά ΕΚοριζόντια κέντρα επεξεργασίας
• Σειρά STΚέντρα στροφής και στροφεία
• Η σειρά HLΣτρογγυλομηχανές
• Σειρά UMCΠενταάξια καθολικά κέντρα επεξεργασίας
• Διαφορετικάπεριστρεφόμενο και δείκτηδιαμορφώσεις άξονα με χρήση τραπεζών με παροχή τροχιάς

Η βαθμολογία 45A τοποθετεί αυτόν τον ενισχυτή στην κατηγορία μέσου άξονα, συνήθως στους άξονες X, Y ή Z σε VMC μεσαίου μεγέθους, ή στον κύριο άξονα στροφής σε μικρότερους στροφείς.ελαφρύτεροι βοηθητικοί άξονες χρησιμοποιούν την μονάδα 30A.

Σημείωση ασφαλείας πριν από οποιαδήποτε εργασία

Προτού αγγίξετε οποιοδήποτε συστατικό στο ντουλάπι ελέγχου HAAS, ενεργοποιήστε πλήρως το μηχάνημα στον κύριο διακόπτη και περιμένετε ένατουλάχιστον πέντε λεπτάΕπαναβεβαιώστε ότι το φως δείκτη HV στο Vector Drive ή το MMPS είναι πλήρως σβησμένο πριν προχωρήσετε.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του 32-3551J και του 93-32-3551J;

Οι δύο αριθμοί αυτών των μερών αναφέρονται στον ίδιο ενισχυτή.93-το προφίλ είναι η επικαιροποιημένη σύμβαση αρίθμησης εξαρτημάτων της HAAS που εφαρμόζεται στην τρέχουσα έκδοση του καταλόγου του εξαρτήματος.Το 93-32-3551J είναι η άμεση αντικατάσταση του αρχικού 32-3551J και είναι πλήρως εναλλάξιμο με αυτό σε όλες τις μηχανές HAAS NGC. Κατά την αναζήτηση αντικατάστασης, και οι δύο αριθμοί θα επιστρέψουν το ίδιο προϊόν.

Ε2: Θα επικοινωνεί σωστά με το σύστημα ελέγχου NGC ένα 32-3551J που έχει επισκευαστεί ή που βρίσκεται στην αγορά;

Ναι, υπό την προϋπόθεση ότι η μονάδα έχει υποβληθεί σε κατάλληλη δοκιμή και ότι το λογισμικό είναι συμβατό με την έκδοση ελέγχου του μηχανήματος.Το ψηφιακό πρωτόκολλο επικοινωνίας μεταξύ του έξυπνου ενισχυτή και του ελέγχου NGC είναι σε επίπεδο υλικού και δεν εξαρτάται από κανένα κωδικό αδειοδότησης ή εξουσιοδότησηςΈνας σωστά επισκευασμένος ενισχυτής με λειτουργικό κύκλωμα επικοινωνίας θα αναγνωρίζεται από τον έλεγχο NGC και θα συμπεριφέρεται πανομοιότυπα με μια μονάδα OEM.Όταν οι αναθεωρήσεις firmware αποτελούν ανησυχία, συνήθως σε μηχανές με πολύ πρόσφατες ενημερώσεις λογισμικού, ένας αξιόπιστος προμηθευτής θα είναι σε θέση να ταιριάζει με την απαιτούμενη έκδοση..

Ε3: Το μηχάνημά μου εμφανίζει συναγερμό "Axis Drive Fault" πώς μπορώ να επιβεβαιώσω ότι το ενισχυτή είναι πραγματικά το πρόβλημα;

Ξεκινήστε με τους φυσικούς δείκτες στο πρόσωπο του ενισχυτή: ένα στερεό κόκκινο LED FAULT με το πράσινο φως POWER ON απουσία ή εξασθενημένο υποδηλώνει έντονα βλάβη του υλικού του ενισχυτή.Αποσυνδέστε το καλώδιο κινητήρα από τον ενισχυτή και ενεργοποιήστε το μηχάνημα αν το σφάλμα εξαφανιστείΕάν το σφάλμα συνεχίζεται με τον κινητήρα αποσυνδεδεμένο και η τάση της λεωφορείας συνεχούς ρεύματος επιβεβαιώνεται ως φυσιολογική (320-340 V DC), ο ίδιος ο ενισχυτής είναι ο πιο πιθανός ένοχος.Αξίζει να ελέγξετε το κάθισμα των συνδέσμων του ενισχυτή και οποιεσδήποτε ορατές ζημιές στο PCB πριν καταδικάσει την μονάδα, καθώς οι χαλαροί συνδετήρες προκαλούν σημαντικό αριθμό φαινομενικών βλαβών του ενισχυτή.

Ε4: Μπορεί το 32-3551J να χρησιμοποιηθεί σε άξονες που αρχικά είχαν διαφορετικό βαθμό ενισχυτή;

Η μονάδα 45A έχει σχεδιαστεί για άξονες όπου η ζήτηση του κινητήρα και του φορτίου του άξονα εμπίπτει στο εν λόγω κύκλωμα ρεύματος.Η εγκατάσταση ενός ενισχυτή χαμηλότερης έντασης σε άξονα υψηλής ζήτησης θα οδηγήσει σε επαναλαμβανόμενα σφάλματα υπερστροφής και πρόωρη βλάβη του ενισχυτήΗ εγκατάσταση ενός ενισχυτή υψηλότερης ονομασίας είναι γενικά αβλαβής ηλεκτρικά, αλλά μπορεί να προκαλέσει σφάλματα που σχετίζονται με τις παραμέτρους εάν το σύστημα ελέγχου NGC είναι ρυθμισμένο να αναμένει έναν συγκεκριμένο τύπο ενισχυτή σε αυτόν τον άξονα.Πάντα να ταιριάζει η ικανότητα αντικατάστασης με την αρχική.

Ε5: Τι σημαίνει στην πράξη μια "προσαρμοσμένη" αντικατάσταση του aftermarket;

Για τις περισσότερες τυποποιημένες μηχανές HAAS NGC, μια μονάδα άμεσης αντικατάστασης δεν απαιτεί προσαρμογή ∙ αποστέλλεται έτοιμη για εγκατάσταση.Μηχανές που έχουν αναβαθμιστεί με διαφορετικούς κινητήρες servo που απαιτούν διαφορετικό προφίλ ρεύματος· έργα αναβάθμισης πολλαπλών άξονων όπου έχει αντικατασταθεί το αρχικό σύστημα ελέγχου· μηχανές που λειτουργούν σε μη τυποποιημένα περιβάλλοντα τάσης·ή εγκαταστάσεις στις οποίες ο πελάτης απαιτεί προκαθορισμένες παραμέτρους που φορτώνονται στον ενισχυτή πριν από την αποστολή, ώστε να ελαχιστοποιείται ο χρόνος έναρξης λειτουργίας επί τόπουΕάν η εφαρμογή σας είναι τυποποιημένη, μια δοκιμασμένη αντικατάσταση αποθέματος είναι όλα όσα χρειάζεστε.
