1pc FANUC A20B-2101-0091 Δοκιμασμένη κάρτα σερβο A20B21010091 A2OB-21O1-OO91

A20B-2101-0091 | FANUC Beta-i SVM1-20i Power PCB — FSSB και I/O Link / A06B-6130-H002 / A06B-6132-H002

Δύο παραλλαγές διεπαφής, μία πλακέτα ισχύος

Ο σερβομηχανισμός FANUC Beta-i SVM1-20i διατίθεται σε δύο διαμορφώσεις διεπαφής επικοινωνίας. Η επιλογή εξαρτάται από το πρωτόκολλο επικοινωνίας CNC που χρησιμοποιεί η εργαλειομηχανή:

Διεπαφή FSSB (A06B-6130-H002):Χρησιμοποιεί τον σειριακό δίαυλο οπτικών ινών της FANUC για επικοινωνία αξόνων — παρέχοντας πλήρη προστασία από ηλεκτρομαγνητικές παρεμβολές από το περιβάλλον του πίνακα μετάδοσης κίνησης. Πλακέτα ελέγχου: A20B-2101-0050.

Διεπαφή συνδέσμου I/O (A06B-6132-H002):Χρησιμοποιεί τον σειριακό δίαυλο σύνδεσης I/O της FANUC για επικοινωνία αξόνων, διευθύνοντας τον άξονα σερβομηχανισμού ως κόμβο σύνδεσης I/O. Πλακέτα ελέγχου: A20B-8101-0200.

Και οι δύο παραλλαγές χρησιμοποιούν τοA20B-2101-0091 ως πλακέτα ισχύος. Η βαθμίδα εξόδου κινητήρα υψηλού ρεύματος, οι συνδέσεις διαύλου DC και το υλικό IGBT είναι πανομοιότυπα μεταξύ των δύο εκδόσεων διεπαφής — αλλάζει μόνο η πλακέτα ελέγχου.

Βασικές πληροφορίες προϊόντος

Power Board vs Control Board — Division of Labor

Μέσα στη μονάδα Beta-i SVM1-20i, δύο ενεργά PCB εκτελούν διαφορετικές λειτουργίες:

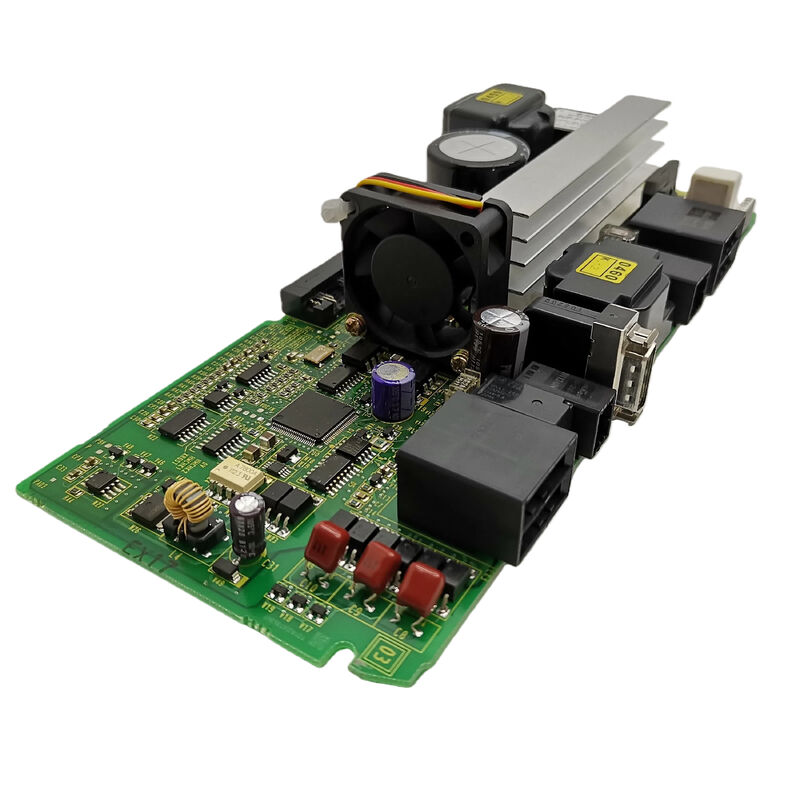

A20B-2101-0091 (PCB ισχύος):Μεταφέρει όλο το υλικό υψηλού ρεύματος — ακροδέκτες εισόδου διαύλου DC, συνδέσεις εξόδου τριφασικού κινητήρα και κυκλώματα αισθητήρα ρεύματος. Λειτουργεί σε επίπεδα τάσης διαύλου σε κανονική λειτουργία.

Πλακέτα ελέγχου (A20B-2101-0050 για FSSB, A20B-8101-0200 για σύνδεση I/O):Επεξεργάζεται την ψηφιακή επικοινωνία, εκτελεί αλγόριθμους τρέχοντος ελέγχου, επεξεργάζεται την ανάδραση κωδικοποιητή και δημιουργεί εντολές πύλης IGBT. Λειτουργεί σε λογικά επίπεδα τάσης.

Ένα αποτυχημένο A20B-2101-0091 συνήθως εκδηλώνεται ως συναγερμοί που σχετίζονται με την έξοδο — υπερένταση υπό φορτίο, διακοπές προστασίας υλικού μονάδας δίσκου — αντί για σφάλματα επικοινωνίας. Η διάκριση αυτών των συμπτωμάτων καθοδηγεί τη στοχευμένη αντικατάσταση σε αυτόν τον πίνακα.

Σενάρια εφαρμογής

Σφάλμα ισχύος μονάδας SVM1-20i FSSB:Ένας Beta-i SVM1-20i (A06B-6130-H002) αναπτύσσει συναγερμό υπερέντασης υπό κανονικό φορτίο. Ο πίνακας ελέγχου ελέγχει σωστά. Η πλακέτα ισχύος A20B-2101-0091 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση αποκαθιστά την κανονική έξοδο του δίσκου.

Υπηρεσία παραλλαγής συνδέσμου I/O:Ένα μηχάνημα που χρησιμοποιεί το I/O Link SVM1-20i (A06B-6132-H002) απαιτεί μια πλακέτα τροφοδοσίας. Το A20B-2101-0091 είναι κοινό και για τις δύο παραλλαγές διεπαφής — η μία εφεδρική καλύπτει κάθε διαμόρφωση.

FAQ

Ε1: Μπορεί το A20B-2101-0091 να αντικαταστήσει το A20B-2101-0090 (χρησιμοποιείται στο SVM1-4i);

Όχι. Το A20B-2101-0090 εξυπηρετεί το SVM1-4i (αιχμή 4Α) ενώ το A20B-2101-0091 εξυπηρετεί το SVM1-20i (αιχμή 20Α). Το υλικό που φέρει ρεύμα μέσα σε κάθε πλακέτα ταιριάζει με τη συγκεκριμένη βαθμολογία του. Δεν είναι εναλλάξιμα παρόλο που φαίνονται παρόμοια.

Ε2: Ποια διαδικασία ασφαλείας ισχύει πριν από την πρόσβαση στο A20B-2101-0091;

Η μονάδα SVM1-20i διατηρεί την τάση διαύλου συνεχούς ρεύματος μετά την αφαίρεση εναλλασσόμενου ρεύματος. Περιμένετε να σβήσει η ενδεικτική λυχνία φόρτισης και επαληθεύστε με ένα βαθμονομημένο βολτόμετρο DC πριν ανοίξετε τη μονάδα. Χρησιμοποιήστε έναν ιμάντα καρπού με ασφάλεια ESD όταν χειρίζεστε τη σανίδα.

Ε3: Η αντικατάσταση του A20B-2101-0091 απαιτεί επανεισαγωγή παραμέτρων σερβομηχανισμού;

Όχι. Οι παράμετροι Servo αποθηκεύονται στην κύρια μνήμη του CNC και όχι στο PCB της μονάδας. Μετά την τοποθέτηση της αντικατάστασης, το CNC αποκαθιστά την επικοινωνία και εφαρμόζει αυτόματα τις υπάρχουσες παραμέτρους.

Ε4: Ποια συμπτώματα υποδεικνύουν αστοχία A20B-2101-0091 έναντι αστοχίας της πλακέτας ελέγχου;

Βλάβη πλακέτας ισχύος: συναγερμοί υπερέντασης που συσχετίζονται με φορτίο, ασύμμετρες φάσεις κινητήρα, διακοπές προστασίας υλικού υπό συνθήκες λειτουργίας. Αποτυχία πλακέτας ελέγχου: Σφάλματα επικοινωνίας σύνδεσης FSSB/I/O, η μονάδα δίσκου αποτυγχάνει να φτάσει σε κατάσταση ετοιμότητας, ακανόνιστη συμπεριφορά κατά την προετοιμασία. Οι συναγερμοί που σχετίζονται με το φορτίο δείχνουν πρώτα στην πλακέτα τροφοδοσίας.
