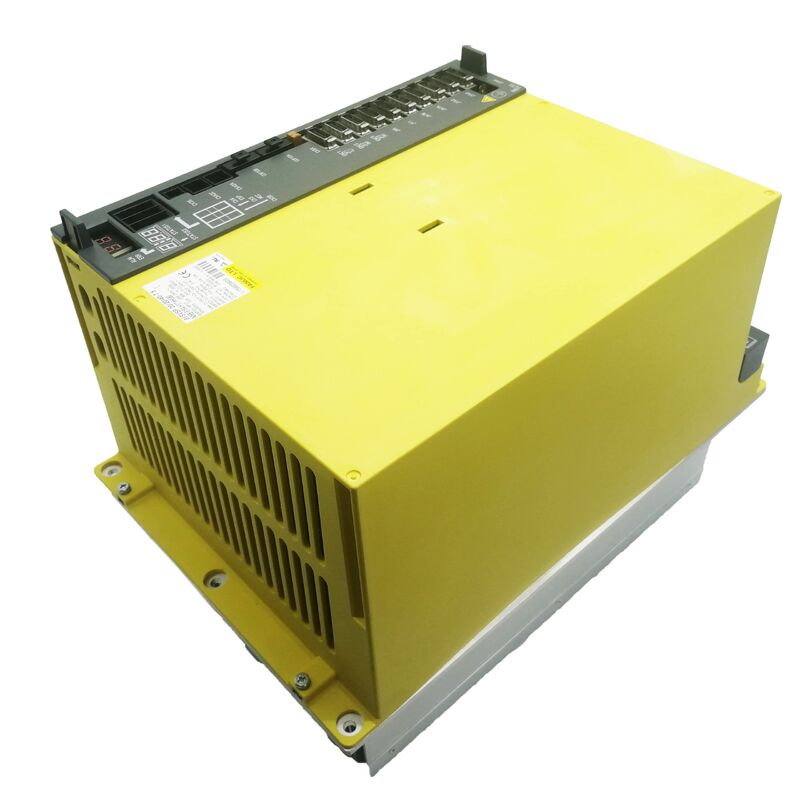

FANUC A06B-6164-H311 — βiSVSP 20/20/40-7.5 Συνδυασμένος Σερβοενισχυτής & Ατράκτου | Εισαγωγική Κατηγορία 3-Άξονες + 7.5kW, 200V

Αριθμός Εξαρτήματος: A06B-6164-H311 (#H580) ▏Οικογένεια: βi Servo/Spindle Integrated Unit ▏Κωδικός Μοντέλου: biSVSP 20/20/40-7.5 ▏Διεπαφή: FSSB Fibre-Optic ▏Κατηγορία Τάσης: 200V AC Είσοδος ▏Βάρος: περίπου 12 kg

Κατασκευασμένο για Συμπαγή Μηχανήματα, Όχι για Μειωμένη Απόδοση

Υπάρχει μια κατηγορία εργαλειομηχανών CNC — το μικρό κάθετο κέντρο κατεργασιών, το συμπαγές κέντρο περιστροφής, ο αυτόματος σταθμός διάτρησης — όπου ο συνολικός όγκος του ντουλαπιού είναι περιορισμένος, οι απαιτήσεις του άξονα είναι μέτριες και οι άξονες κινούν σχετικά ελαφρούς σερβοκινητήρες. Αυτά τα μηχανήματα δεν χρειάζονται ενισχυτή ατράκτου 15kW ή σερβοκανάλια 40A συνεχούς λειτουργίας. Αυτό που χρειάζονται είναι μια αξιόπιστη, καλά ενσωματωμένη μονάδα που ταιριάζει στην εφαρμογή χωρίς υπερβολική μηχανική σχεδίαση του ντουλαπιού.

Το A06B-6164-H311 καλύπτει ακριβώς αυτόν το ρόλο. Ως το μοντέλο τριών αξόνων εισαγωγικού επιπέδου στην οικογένεια συνδυασμένων ενισχυτών βiSVSP (Beta i Servo/Spindle) της FANUC, παρέχει τρία ανεξάρτητα σερβοκανάλια παράλληλα με έναν ενισχυτή ατράκτου 7.5kW — όλα από μία ενιαία μονάδα. Η μονάδα συνδέεται στο CNC μέσω του διαύλου οπτικών ινών FSSB και λειτουργεί από τριφασικό δίκτυο 200V, καθιστώντας την ιδανική για εργαλειομηχανές βασισμένες σε 0i-D και 0i-Mate-D που λειτουργούν με τους συμπαγείς κινητήρες σειράς β της FANUC.

Αυτό που διακρίνει τη μορφή biSVSP από τις συμβατικές τοπολογίες οδηγών είναι η εξάλειψη ενός αυτόνομου οδηγού ατράκτου. Αντί να συνδέεται ένας ξεχωριστός ενισχυτής ατράκτου δίπλα σε μια μονάδα πολλαπλών αξόνων σερβο, αυτό το ενιαίο πλαίσιο χειρίζεται όλες τις λειτουργίες οδήγησης — βρόχους θέσης σερβο σε τρεις άξονες και έλεγχο ταχύτητας/ροπής ατράκτου — μέσω μίας σύνδεσης τροφοδοσίας και μίας διαδρομής επικοινωνίας οπτικών ινών προς το CNC. Ο σχεδιασμός του ντουλαπιού που προκύπτει είναι απλούστερος, ελαφρύτερος και ευκολότερος στη συντήρηση.

Προδιαγραφές

Πού τοποθετείται το H311 στην Οικογένεια 6164

Η σειρά A06B-6164 καλύπτει πολλαπλές κατηγορίες ισχύος, όλες μοιράζονται την ίδια αρχιτεκτονική τριών σερβο-συν-άτρακτου και την ίδια διεπαφή επικοινωνίας FSSB. Το H311 είναι η επιλογή με τη χαμηλότερη ισχύ ατράκτου στη γραμμή τριών αξόνων:

Τα H311 και H312 μοιράζονται πανομοιότυπες ονομαστικές τιμές σερβοκαναλιών — 20A μέγιστο στους L και M, 40A μέγιστο στον N — διαφέρουν μόνο στην κατηγορία ισχύος ατράκτου. Εάν η πινακίδα του κινητήρα ατράκτου του μηχανήματός σας είναι ίση ή χαμηλότερη από 7.5kW, το H311 είναι η σωστή επιλογή. Η αναβάθμιση στο H312 προσθέτει κόστος και κατανάλωση ρεύματος χωρίς όφελος για μια εγκατάσταση ατράκτου 7.5kW.

Συμβατότητα Κινητήρα

Σερβοάξονες

Η ασύμμετρη διαστασιολόγηση σερβο 20/20/40 ακολουθεί την ίδια λογική όπως σε ολόκληρη την υποσειρά 6164-H31x. Οι άξονες L και M χειρίζονται την οριζόντια κίνηση με χαμηλότερες απαιτήσεις (συνήθως X και Y), ενώ το υψηλότερο μέγιστο 40A του καναλιού N φιλοξενεί τον άξονα Z, όπου το βάρος της κεφαλής του άξονα και η αντιστάθμιση βαρύτητας επιβάλλουν μεγαλύτερη συνεχή κατανάλωση ρεύματος.

Συμβατοί σερβοκινητήρες FANUC σειράς βiS για κάθε κατηγορία καναλιού:

Άξονες L και M (20A μέγιστο): βiS 4/5000, βiS 8/3000, βiS 8/2000 — όλα εντός του ορίου μέγιστου ρεύματος 20A για τυπικούς κύκλους λειτουργίας

Άξονας N (40A μέγιστο): βiS 12/3000 — ανώτερο εύρος συνεχούς ικανότητας ρεύματος καναλιού N στα 13A ονομαστικά

Οι σερβοκινητήρες από το πλαίσιο βiS 22 και μεγαλύτεροι δεν είναι κατάλληλοι για κανένα κανάλι αυτής της μονάδας, καθώς η συνεχής κατανάλωση ρεύματος υπερβαίνει τις ονομαστικές τιμές ανά κανάλι.

Κινητήρας Ατράκτου

Το τμήμα ατράκτου 7.5kW συνδυάζεται με κινητήρες ατράκτου σειράς βi της FANUC με ισχύ ίση ή μικρότερη από 7.5kW συνεχούς λειτουργίας. Αντιπροσωπευτικά συμβατά μοντέλα περιλαμβάνουν:

• βiI 8/6000 — ενσωματωμένος κινητήρας ατράκτου σε σειρά, εντός του ορίου εξόδου του ενισχυτή
• βiI 3/10000 — παραλλαγή υψηλότερης ταχύτητας, χαμηλότερης ροπής για εφαρμογές με εργαλεία μικρής διαμέτρου

Πάντα να επαληθεύετε τη συνεχή κατανάλωση ρεύματος του κινητήρα σε σχέση με την προδιαγραφή εξόδου ατράκτου του ενισχυτή πριν από την προμήθεια αντικατάστασης. Η ονομαστική τιμή 7.5kW αντιπροσωπεύει το συνεχή θερμικό όριο του καναλιού ατράκτου, όχι ένα σκληρό όριο στο μέγιστο ρεύμα κατά την επιτάχυνση.

Βασικά Τεχνικά Χαρακτηριστικά

Έλεγχος Βρόχου Ρεύματος HRV2 / HRV3 Το H311 υποστηρίζει και τις δύο λειτουργίες ελέγχου ρεύματος High Response Vector 2 και HRV3. Το HRV3, όταν είναι ενεργοποιημένο και υποστηρίζεται από το CNC, λειτουργεί με υψηλότερο ρυθμό ανανέωσης του βρόχου ρεύματος — μειώνοντας το σφάλμα παρακολούθησης του σερβο κατά τις κινήσεις υψηλής επιτάχυνσης και βελτιώνοντας την ποιότητα της επιφανειακής φινιρίσματος σε λειτουργίες φρεζαρίσματος περιγράμματος. Εάν το HRV2 ή το HRV3 είναι ενεργό εξαρτάται από τη διαμόρφωση των παραμέτρων του CNC και τον τύπο του σερβοκινητήρα που είναι εγκατεστημένος.

Ενσωματωμένη Ανάδραση Η μονάδα ενσωματώνει ένα εσωτερικό κύκλωμα ανάδρασης που επιστρέφει την ενέργεια πέδησης στο δίκτυο AC κατά την επιβράδυνση του κινητήρα αντί να τη διαχέει ως θερμότητα μέσω εξωτερικής αντίστασης. Σε συμπαγή μηχανήματα με συχνές αντιστροφές άξονα — κύκλοι διάτρησης μικρής διαδρομής, για παράδειγμα — αυτή η δυνατότητα ανάδρασης μειώνει το θερμικό φορτίο στο ντουλάπι και συμβάλλει στη χαμηλότερη κατανάλωση ενέργειας κατά τη διάρκεια μιας πλήρους βάρδιας παραγωγής.

Παρακολούθηση Συναγερμού IPM Το στάδιο εξόδου χρησιμοποιεί τεχνολογία Intelligent Power Module (IPM), η οποία παρακολουθεί εσωτερικά τη θερμοκρασία σύνδεσης και ενεργοποιεί την προστασία πριν από ένα θερμικό συμβάν μπορεί να προκαλέσει μη αναστρέψιμη ζημιά στην πλακέτα PCB. Οι συναγερμοί IPM εμφανίζονται ως συγκεκριμένοι κωδικοί συναγερμού σερβο στην οθόνη του CNC, επιτρέποντας σε έναν τεχνικό να διακρίνει μια πραγματική υπερθέρμανση της συσκευής από μια εξωτερική αιτία όπως μπλοκαρισμένη ροή αέρα ή ανεμιστήρα ψύξης που έχει υποστεί βλάβη.

Αντιστοίχιση Αριθμών Εξαρτημάτων

Αποστολή & Logistics

Χρόνος παράδοσης: Οι μονάδες σε απόθεμα επιβεβαιώνονται και είναι έτοιμες για αποστολή εντός 1–2 εργάσιμων ημερών.

Συσκευασία: Αντιστατική σακούλα μέσα σε άκαμπτο χαρτοκιβώτιο με προστασία αφρού. Μονάδες που υπερβαίνουν το όριο αποστέλλονται σε ειδικές ξύλινες κλουβίτσες για πρόσθετη προστασία κατά τη μεταφορά.

Μεταφορείς: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — ανατίθενται βάσει προορισμού και απαιτήσεων επείγοντος.

Χρόνος παράδοσης: Οι ταχείες υπηρεσίες φτάνουν σε 220+ χώρες εντός 24–48 ωρών. Η τυπική διεθνής μεταφορά διαρκεί 3–7 εργάσιμες ημέρες ανάλογα με τον προορισμό.

Δασμοί εισαγωγής: Ευθύνη του αγοραστή σύμφωνα με τους τελωνειακούς κανονισμούς της χώρας προορισμού. Εμπορικό τιμολόγιο και πλήρης λίστα συσκευασίας περιλαμβάνονται σε κάθε αποστολή.

Συχνές Ερωτήσεις

Ε1: Ποιο είναι το όριο ισχύος ατράκτου του A06B-6164-H311, και τι συμβαίνει αν ξεπεραστεί; Το κανάλι ατράκτου έχει ονομαστική συνεχή έξοδο 7.5kW. Η λειτουργία ενός κινητήρα ατράκτου του οποίου η ονομαστική συνεχής κατανάλωση ισχύος υπερβαίνει αυτήν την τιμή θα οδηγήσει το στάδιο εξόδου του ενισχυτή πέρα από τα όρια θερμικού σχεδιασμού του κατά τη διάρκεια παρατεταμένων κοπών, προκαλώντας τελικά συναγερμό υπερθέρμανσης ή, εάν η προστασία δεν ενεργοποιηθεί εγκαίρως, ζημιά στις μονάδες εξόδου IGBT. Η στιγμιαία υπερφόρτωση ατράκτου κατά την επιτάχυνση είναι ανεκτή εντός του περιθωρίου μέγιστου στιγμιαίου ρεύματος της μονάδας, αλλά η παρατεταμένη υπερφόρτωση θα μειώσει σημαντικά τη διάρκεια ζωής. Για μηχανήματα με κινητήρες ατράκτου άνω των 7.5kW, το A06B-6164-H312 (τμήμα ατράκτου 11kW) είναι η κατάλληλη αναβάθμιση.

Ε2: Μπορεί το A06B-6164-H311 να αντικαταστήσει μια παλαιότερη μονάδα σειράς A06B-6134 στο ίδιο μηχάνημα; Η άμεση μηχανική αντικατάσταση είναι δυνατή εάν το ντουλάπι έχει τις σωστές διαστάσεις υποδοχής, αλλά η σειρά 6164 χρησιμοποιεί επικοινωνία οπτικών ινών FSSB, ενώ η παλαιότερη σειρά 6134 χρησιμοποιούσε διαφορετικό πρωτόκολλο διεπαφής. Ένα CNC που λειτουργεί με έλεγχο 0i-C ή παλαιότερο (που χρησιμοποιεί τη σειρά 6134) δεν μπορεί να επικοινωνήσει με τον ενισχυτή της σειράς 6164 χωρίς αναβάθμιση του CNC. Η σειρά 6164 είναι συμβατή μόνο με ελέγχους γενιάς 0i-D, 0i-MD και 0i-Mate-D. Εάν το μηχάνημά σας ήδη λειτουργεί με έναν από αυτούς τους ελέγχους με μια ελαττωματική μονάδα 6134, αξίζει να διερευνήσετε με έναν ενσωματωτή FANUC εάν μπορεί να υιοθετηθεί το 6164 — η απάντηση εξαρτάται από συγκεκριμένες εκδόσεις firmware και συμβατότητα παραμέτρων.

Ε3: Το μηχάνημά μου εμφανίζει έναν συναγερμό SV401 συγκεκριμένα στον άξονα N. Υποδεικνύει αυτό βλάβη στο κανάλι N αυτής της μονάδας; Ο SV401 είναι ένας συναγερμός απενεργοποίησης σήματος ετοιμότητας της FANUC — υποδεικνύει ότι ο σερβοενισχυτής δεν ανταποκρίνεται στην εντολή ετοιμότητας του CNC σε αυτόν τον άξονα, κάτι που μπορεί να προκύψει από διάφορες αιτίες ανεξάρτητες από το ίδιο το κανάλι εξόδου. Πριν υποψιαστείτε το στάδιο IGBT στο κανάλι N, ελέγξτε την τροφοδοσία ελέγχου DC 24V στον ενισχυτή (η απώλεια 24V απενεργοποιεί όλους ή επιλεγμένους άξονες), επιβεβαιώστε ότι το σήμα ενεργοποίησης σερβο από το PMC είναι ενεργό και επαληθεύστε ότι δεν υπάρχει κατάσταση έκτακτης ανάγκης που να διατηρείται από το κύκλωμα ασφαλείας του μηχανήματος. Εάν όλα αυτά ελέγχονται, τότε η βλάβη είναι πιθανότερο να βρίσκεται εντός του σταδίου εξόδου του άξονα N ή της σχετικής διαδρομής ανάδρασης του κινητήρα.

Ε4: Υποστηρίζει αυτή η μονάδα άκαμπτο σπείρωμα στον άξονα ατράκτου; Ναι, υποστηρίζεται το άκαμπτο σπείρωμα όταν η επιλογή CNC είναι ενεργοποιημένη και ο κινητήρας ατράκτου είναι εξοπλισμένος με κωδικοποιητή θέσης (ή συμβατή διάταξη ανάδρασης κωδικοποιητή). Το κανάλι ατράκτου στις μονάδες βiSVSP χειρίζεται τη μετάβαση από τον έλεγχο ταχύτητας στον συγχρονισμένο έλεγχο θέσης που απαιτείται για το άκαμπτο σπείρωμα, υπό την προϋπόθεση ότι το CNC έχει ενεργοποιημένη την επιλογή λογισμικού συγχρονισμού ατράκτου. Η δυνατότητα υλικού υπάρχει στον ενισχυτή. ο περιοριστικός παράγοντας είναι εάν το αγορασμένο σετ επιλογών CNC περιλαμβάνει άκαμπτο σπείρωμα.

Ε5: Ποιον ανεμιστήρα ψύξης πρέπει να έχετε σε απόθεμα για το A06B-6164-H311; Ο ανεμιστήρας ψύξης με εξαναγκασμένο αέρα είναι το εξάρτημα με τη μεγαλύτερη φθορά σε οποιαδήποτε μονάδα βiSVSP και πρέπει να αποτελεί μέρος κάθε σχεδίου πρόληψης συντήρησης. Ο συγκεκριμένος αριθμός εξαρτήματος του ανεμιστήρα αναγράφεται στην ετικέτα του εγκατεστημένου ανεμιστήρα μέσα στη μονάδα — ποικίλλει μεταξύ των αναθεωρήσεων υλικού, επομένως η καλύτερη πρακτική είναι να φωτογραφίζετε την ετικέτα του ανεμιστήρα στην επόμενη πρόσβαση και να παραγγείλετε το σωστό ανταλλακτικό πριν αυτός χαλάσει παρά μετά. Η βλάβη του ανεμιστήρα θα προκαλέσει γρήγορα έναν συναγερμό υπερθέρμανσης IPM καθώς η ροή αέρα πέφτει κάτω από το όριο που απαιτείται για τη διατήρηση των θερμοκρασιών σύνδεσης του σταδίου εξόδου εντός των προδιαγραφών.
