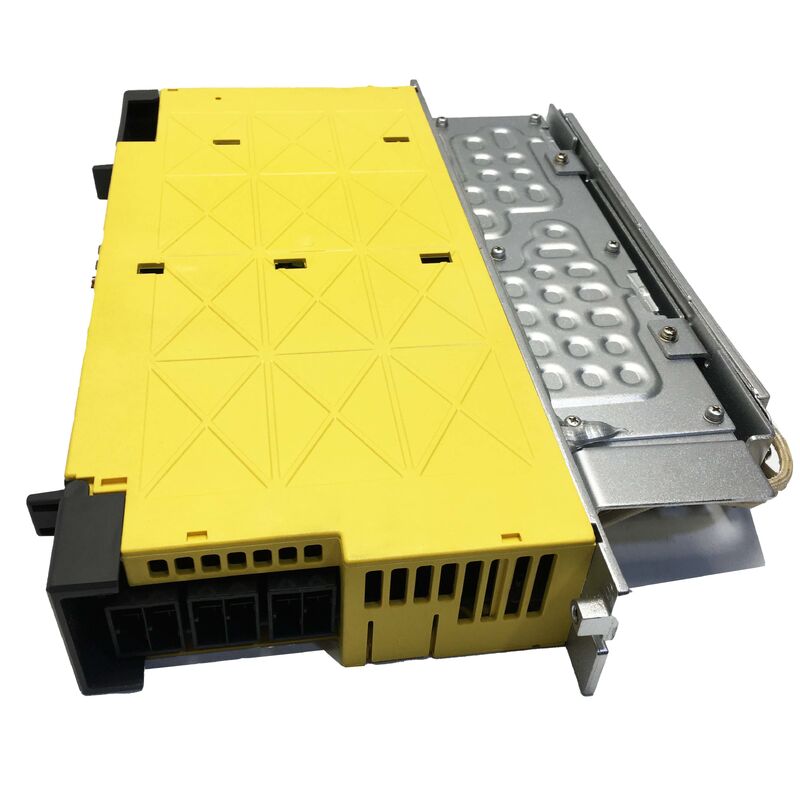

FANUC A06B-6160-H003 — βiSV40-B Μονοαξονική Μονάδα Ενισχυτή Σερβοκινητήρα AC | 200V, 40A Peak, FSSB

Αριθμός Εξαρτήματος: A06B-6160-H003 ▏Ονομασία Μοντέλου: βiSV40-B ▏Τύπος: Μονοαξονικός Αυτόνομος Ενισχυτής Σερβοκινητήρα ▏Κατηγορία Τάσης: Είσοδος 200V AC ▏Διεπαφή: Οπτική Ίνα FSSB

Ένας Αποκλειστικός Μονοαξονικός Οδηγός Όταν η Κοινή Χρήση Δεν Είναι Επιλογή

Δεν ταιριάζει κάθε άξονας σε μια μηχανή CNC σε μια συνδυασμένη μονάδα σερβοκινητήρα/ατράκτου. Βοηθητικοί περιστροφικοί πίνακες, ουραία στήριξης, αλλαγείς παλετών και μονοαξονικοί άξονες υψηλού φορτίου συχνά απαιτούν τον δικό τους αποκλειστικό οδηγό — έναν που έχει μέγεθος ειδικά για τον κινητήρα αυτού του άξονα, αντί να μοιράζεται το περιθώριο ρεύματος με γειτονικά κανάλια. Το A06B-6160-H003 είναι κατασκευασμένο ακριβώς για αυτές τις καταστάσεις.

Ως μέρος της οικογένειας βiSV-B (Beta i Servo, γενιά B) της FANUC, το H003 είναι ένας συμπαγής, αυτόνομος μονοαξονικός ενισχυτής σερβοκινητήρα ικανός να παρέχει μέγιστη έξοδο 40A για την κίνηση ενός μονού σερβοκινητήρα σειράς βiS. Συνδέεται στο CNC μέσω του διαύλου οπτικών ινών FSSB, αντλεί από τριφασικό δίκτυο 200–240V AC και ενσωματώνει ενσωματωμένη αντίσταση ανάκτησης που διαχειρίζεται την ενέργεια πέδησης χωρίς να απαιτεί εξωτερικά εξαρτήματα. Το αποτέλεσμα είναι μια καθαρή, αυτάρκης μονάδα οδήγησης που μπορεί να προστεθεί σε οποιοδήποτε ντουλάπι 0i-D ή συμβατό, όπου απαιτείται ανεξάρτητος άξονας σερβοκινητήρα υψηλού ρεύματος.

Αυτό που διαχωρίζει το H003 από τις συνδυασμένες μονάδες βiSVSP της σειράς 6164 είναι η αρχιτεκτονική: αυτός είναι ένας καθαρός ενισχυτής σερβοκινητήρα χωρίς κανάλι ατράκτου. Κινεί έναν κινητήρα, το κάνει με ακρίβεια και δεν κάνει τίποτα άλλο. Για έναν μοναδικό αποκλειστικό άξονα, αυτή η εστίαση είναι ένα πλεονέκτημα — το πλήρες μέγιστο ρεύμα 40A ανήκει μόνο σε αυτόν τον άξονα, χωρίς κοινή χρήση ή θερμική αλληλεπίδραση από γειτονικά κανάλια.

Προδιαγραφές

Η Γκάμα της Σειράς 6160 — Επιλέγοντας το Σωστό Μοντέλο

Η σειρά A06B-6160 καλύπτει την πλήρη μονοαξονική γκάμα βiSV-B από συμπαγείς άξονες ελαφρού φορτίου έως εφαρμογές βαρέως φορτίου υψηλής αδράνειας, όλοι μοιράζονται την ίδια διεπαφή FSSB και την κατηγορία εισόδου 200V. Το H003 βρίσκεται στο μεσαίο-άνω εύρος:

Η αντικατάσταση του H002 με το H003 είναι ένα συνηθισμένο και επιζήμιο λάθος — τα 20A peak του H002 δεν μπορούν να χειριστούν κινητήρες που έχουν μέγεθος για το H003, οδηγώντας σε συναγερμούς υπερβολικού ρεύματος ή βλάβη IGBT. Αντιστοιχίστε πάντα το μοντέλο του ενισχυτή με την προδιαγραφή ρεύματος του κινητήρα, όχι μόνο με την φυσική του εμφάνιση.

Συμβατοί Σερβοκινητήρες

Το βiSV40-B ταιριάζει με τους σερβοκινητήρες σειράς βiS (Beta i Standard) της FANUC εντός του περιθωρίου συνεχούς ρεύματος 13A / μέγιστου ρεύματος 40A:

Εντός των ορίων:

• βiS 8/3000, βiS 8/2000 — τυπικοί κινητήρες άξονα Z ή οριζόντιοι κινητήρες υψηλού κύκλου λειτουργίας
• βiS 12/3000 — κινητήρας μεσαίου πλαισίου, 13A συνεχές βρίσκεται ακριβώς στο ονομαστικό ρεύμα εξόδου του ενισχυτή

Ανώτερο άκρο της γκάμας:

• βiS 22/2000 — επιβεβαιώστε ότι ο κύκλος λειτουργίας επιτρέπει στο συνεχές ρεύμα ζήτησης να παραμένει εντός του ονομαστικού ορίου των 13A. κατάλληλο για εφαρμογές στιγμιαίου υψηλού φορτίου με επαρκή χρόνο αδράνειας

Όλοι οι κινητήρες σειράς βiS σε αυτήν την κατηγορία ρεύματος χρησιμοποιούν τον σειριακό κωδικοποιητή παλμών (SPC) της FANUC ή τον απόλυτο κωδικοποιητή υψηλής ανάλυσης, και οι δύο υποστηρίζονται πλήρως από την πλακέτα ελέγχου βiSV40-B.

Τρία Τεχνικά Χαρακτηριστικά Αξίζει να Κατανοηθούν

Ενσωματωμένη Αντίσταση Ανάκτησης

Σε αντίθεση με τους ενισχυτές σερβοκινητήρων σειράς αi-B, οι οποίοι βασίζονται σε μια κοινή μονάδα τροφοδοσίας (PSM) για ανάκτηση, η σειρά βiSV-B ενσωματώνει το δικό της κύκλωμα ανάκτησης με εσωτερική αντίσταση πέδησης. Όταν ο κινητήρας επιβραδύνει, η κινητική ενέργεια μετατρέπεται ξανά σε ηλεκτρική ενέργεια και η εσωτερική αντίσταση την διαχέει ως θερμότητα. Αυτή η αυτόνομη αρχιτεκτονική σημαίνει ότι το βiSV40-B δεν απαιτεί ξεχωριστή PSM — συνδέεται απευθείας στο τριφασικό δίκτυο, γεγονός που απλοποιεί τον σχεδιασμό του ντουλαπιού και μειώνει τον αριθμό των εξαρτημάτων για αυτόνομες εγκαταστάσεις αξόνων.

Η θερμική χωρητικότητα της ενσωματωμένης αντίστασης είναι πεπερασμένη. Σε εφαρμογές με πολύ συχνούς κύκλους πέδησης ή μεγάλες αποστάσεις επιβράδυνσης σε υψηλές ταχύτητες κινητήρα, μπορεί να χρειαστεί να προστεθεί μια εξωτερική αντίσταση ανάκτησης. Εάν η εσωτερική αντίσταση υπερθερμανθεί, ο οδηγός θα ενεργοποιήσει έναν συναγερμό ανάκτησης πριν υποστεί ζημιά η αντίσταση.

Λειτουργίες Βρόχου Ρεύματος HRV2 και HRV3

Το βiSV40-B υποστηρίζει και τους δύο αλγορίθμους ελέγχου ρεύματος HRV2 και HRV3 (High Response Vector). Το HRV3 λειτουργεί με υψηλότερο ρυθμό ενημέρωσης βρόχου, μειώνοντας το σφάλμα παρακολούθησης θέσης του σερβοκινητήρα κατά τις μεταβάσεις επιτάχυνσης-επιβράδυνσης και βελτιώνοντας την ποιότητα της επιφάνειας σε λειτουργίες περιγράμματος. Εάν το HRV2 ή το HRV3 είναι ενεργό καθορίζεται από το σύνολο παραμέτρων του σερβοκινητήρα στο CNC — το υλικό του ενισχυτή υποστηρίζει και τα δύο, αλλά η έκδοση του firmware του CNC και ο τύπος του κωδικοποιητή του σερβοκινητήρα πρέπει επίσης να είναι συμβατοί πριν ενεργοποιηθεί το HRV3.

Επικοινωνία Οπτικών Ινών FSSB

Ο οδηγός επικοινωνεί με το CNC μέσω FSSB, του σειριακού διαύλου σερβοκινητήρων της FANUC που μεταδίδεται μέσω πλαστικής οπτικής ίνας. Η σύνδεση οπτικών ινών παρέχει εγγενή ανοσία στην ηλεκτρομαγνητική παρεμβολή από τα καλώδια τροφοδοσίας υψηλού ρεύματος του μηχανήματος — ένα σημαντικό πρακτικό πλεονέκτημα σε περιβάλλοντα με μεγάλους κινητήρες, ηλεκτροσυγκόλληση τόξου ή άλλες πηγές EMI σε κοντινή απόσταση. Οι υποδοχές JOG και ROP στο μπροστινό μέρος της μονάδας χειρίζονται τις διαδρομές αποστολής και λήψης οπτικών σημάτων. Αυτές οι υποδοχές είναι τύπου push-fit και πρέπει να είναι καλά τοποθετημένες. ένα μερικώς συνδεδεμένο οπτικό καλώδιο είναι μια από τις πιο συχνές αιτίες συναγερμών επικοινωνίας FSSB κατά την εκκίνηση.

Αντιστοίχιση Αριθμών Εξαρτημάτων

Αποστολή & Logistics

Αποστολή:Οι μονάδες σε απόθεμα επιβεβαιώνονται και αποστέλλονται εντός 1–2 εργάσιμων ημερών. Κάθε μονάδα αποστέλλεται σε αντιστατική συσκευασία με προστασία από άκαμπτο χαρτοκιβώτιο με επένδυση αφρού.

Μεταφορείς: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Παράδοση:Οι επιλογές Express φτάνουν σε 220+ χώρες εντός 24–48 ωρών. η τυπική διεθνής μεταφορά διαρκεί 3–7 εργάσιμες ημέρες.

Τελωνεία: Εμπορικό τιμολόγιο και λίστα συσκευασίας παρέχονται με όλες τις αποστολές. Οι εισαγωγικοί δασμοί και φόροι καταβάλλονται από τον αγοραστή σύμφωνα με τους τελωνειακούς κανονισμούς της χώρας προορισμού.

Συχνές Ερωτήσεις

Ε1: Μπορεί το A06B-6160-H003 να χρησιμοποιηθεί ως άμεση αντικατάσταση για ένα A06B-6160-H002 εάν το H002 δεν είναι διαθέσιμο; Όχι — και αυτή είναι μια κρίσιμης σημασίας διάκριση. Το H002 είναι ένα βiSV20-B με μέγιστη έξοδο 20A. το H003 είναι ένα βiSV40-B με μέγιστη έξοδο 40A. Εάν η ελαττωματική μονάδα στο μηχάνημά σας είναι ένα H002 συνδυασμένο με κινητήρα βiS 4 ή βiS 8, η αντικατάσταση με το H003 θα λειτουργήσει ηλεκτρικά, αλλά οι παράμετροι του σερβοκινητήρα (ειδικά το όριο ρεύματος του κινητήρα και τα όρια ανίχνευσης υπερφόρτωσης) πρέπει να επαναρχικοποιηθούν για τον νέο τύπο ενισχυτή. Η εγκατάσταση του H003 χωρίς ενημέρωση των παραμέτρων του σερβοκινητήρα μπορεί να οδηγήσει σε λανθασμένο περιορισμό ρεύματος, προκαλώντας πιθανώς ζημιά στον κινητήρα ή προκαλώντας ασταθή συμπεριφορά του άξονα. Η αντίστροφη αντικατάσταση — H002 για H003 — δεν πρέπει ποτέ να επιχειρηθεί, καθώς το H002 δεν μπορεί να παρέχει το ρεύμα που απαιτείται από κινητήρες που έχουν αντιστοιχιστεί στο H003, με αποτέλεσμα συναγερμούς υπερβολικού ρεύματος ή βλάβη IGBT.

Ε2: Απαιτεί το βiSV40-B ξεχωριστή μονάδα τροφοδοσίας (PSM) όπως οι ενισχυτές σειράς αi-B; Όχι. Αυτή είναι μία από τις βασικές αρχιτεκτονικές διαφορές μεταξύ της σειράς βiSV-B και της σειράς αiSV-B. Το A06B-6160-H003 συνδέεται απευθείας στο τριφασικό δίκτυο 200–240V AC χωρίς να απαιτείται συνοδευτική PSM. Διαθέτει δικό του εσωτερικό ανορθωτή, πυκνωτές DC bus και ενσωματωμένη αντίσταση ανάκτησης. Αντίθετα, μια μονάδα αiSV-B αντλεί από ένα κοινό DC bus που παρέχεται από μια ξεχωριστή μονάδα τροφοδοσίας αiPS-B. Για σχεδιασμούς ντουλαπιών όπου ένας αυτόνομος άξονας προστίθεται σε ένα ντουλάπι σειράς αi-B, το βiSV-B μπορεί να τροφοδοτηθεί από τη δική του αποκλειστική τροφοδοσία δικτύου αντί να συνδεθεί στο DC bus αi.

Ε3: Ποιοι έλεγχοι CNC είναι συμβατοί με το A06B-6160-H003; Το βiSV40-B χρησιμοποιεί επικοινωνία οπτικών ινών FSSB, η οποία περιορίζει τη συμβατότητα με ελέγχους FANUC που υποστηρίζουν αυτήν τη διεπαφή. Οι επιβεβαιωμένες συμβατές πλατφόρμες περιλαμβάνουν τη Σειρά 0i-D (0i-MD για φρεζάρισμα, 0i-TD για τόρνευση), 0i-Mate-D και 0i-MF. Παλαιότεροι έλεγχοι FANUC που χρησιμοποιούν αναλογικές εντολές ταχύτητας ή την παλαιότερη διεπαφή σερβοκινητήρων I/O Link (γενιά 0i-C, 16i/18i/21i) δεν μπορούν να επικοινωνήσουν με αυτόν τον ενισχυτή χωρίς αναβάθμιση CNC.

Ε4: Το μηχάνημά μου εμφανίζει συναγερμό σερβοκινητήρα 5 (υπερβολικό ρεύμα) αμέσως μετά από κρύα εκκίνηση στον άξονα που κινείται από αυτήν τη μονάδα. Ποιες είναι οι πιθανές αιτίες; Ένας συναγερμός σερβοκινητήρα 5 κατά την κρύα εκκίνηση — πριν δοθεί οποιαδήποτε εντολή κίνησης — συνήθως υποδεικνύει βλάβη στο στάδιο εξόδου του ενισχυτή αντί για πρόβλημα καλωδίωσης, επειδή το υπερβολικό ρεύμα ανιχνεύεται πριν δοθεί εντολή να ρεύσει ρεύμα. Η πιο συνηθισμένη αιτία είναι βραχυκύκλωμα σε ένα ή περισσότερα από τα τρανζίστορ εξόδου IGBT, το οποίο μπορεί να συμβεί μετά από βλάβη μόνωσης καλωδίου κινητήρα που στέλνει μια υπέρταση πίσω στον ενισχυτή, ή απλώς ως φθορά εξαρτήματος μετά από χρόνια θερμικών κύκλων. Πριν υποθέσετε βλάβη IGBT, ωστόσο, αποσυνδέστε το καλώδιο τροφοδοσίας του κινητήρα (U/V/W) στην έξοδο του ενισχυτή και ενεργοποιήστε ξανά. Εάν ο συναγερμός εκκαθαριστεί με τον κινητήρα αποσυνδεδεμένο, η βλάβη βρίσκεται στη μόνωση περιέλιξης του κινητήρα ή στο καλώδιο του κινητήρα — όχι στον ίδιο τον ενισχυτή.

Ε5: Η ενσωματωμένη αντίσταση ανάκτησης σε αυτήν τη μονάδα θερμαίνεται αισθητά κατά την κανονική λειτουργία. Είναι αναμενόμενο αυτό, και πότε πρέπει να ανησυχούμε; Κάποια θερμότητα από την αντίσταση ανάκτησης είναι εντελώς φυσιολογική κατά τους κύκλους επιβράδυνσης — κάνει τη δουλειά της διαχέοντας την ενέργεια πέδησης. Το όριο ανησυχίας είναι όταν η επιφάνεια της αντίστασης γίνεται αρκετά ζεστή ώστε να κινδυνεύει να αναφλέξει τη μόνωση της γειτονικής καλωδίωσης, ή όταν ο οδηγός αρχίζει να ενεργοποιεί έναν συναγερμό υπερθέρμανσης ανάκτησης (που συνήθως υποδεικνύει ότι η θερμική προστασία της αντίστασης έχει ενεργοποιηθεί). Αυτό συμβαίνει όταν ο κύκλος λειτουργίας των εργασιών πέδησης υπερβαίνει τη θερμική χωρητικότητα της αντίστασης. Εάν ο συναγερμός εμφανίζεται επανειλημμένα, οι επιλογές είναι να αυξήσετε τη σταθερά χρόνου επιβράδυνσης στο πρόγραμμα CNC (διανέμοντας την ενέργεια πέδησης σε μεγαλύτερο χρονικό διάστημα), να μειώσετε τη μέγιστη ταχύτητα του άξονα ή να προσθέσετε μια εξωτερική αντίσταση ανάκτησης για να μοιραστεί το θερμικό φορτίο. Ο περιορισμός της ροής αέρα γύρω από τη μονάδα — για παράδειγμα λόγω συσσωρευμένης σκόνης στην ψύκτρα — θα προκαλέσει επίσης πρόωρες θερμικές ενεργοποιήσεις και θα πρέπει να αντιμετωπιστεί μέσω τακτικού καθαρισμού.
