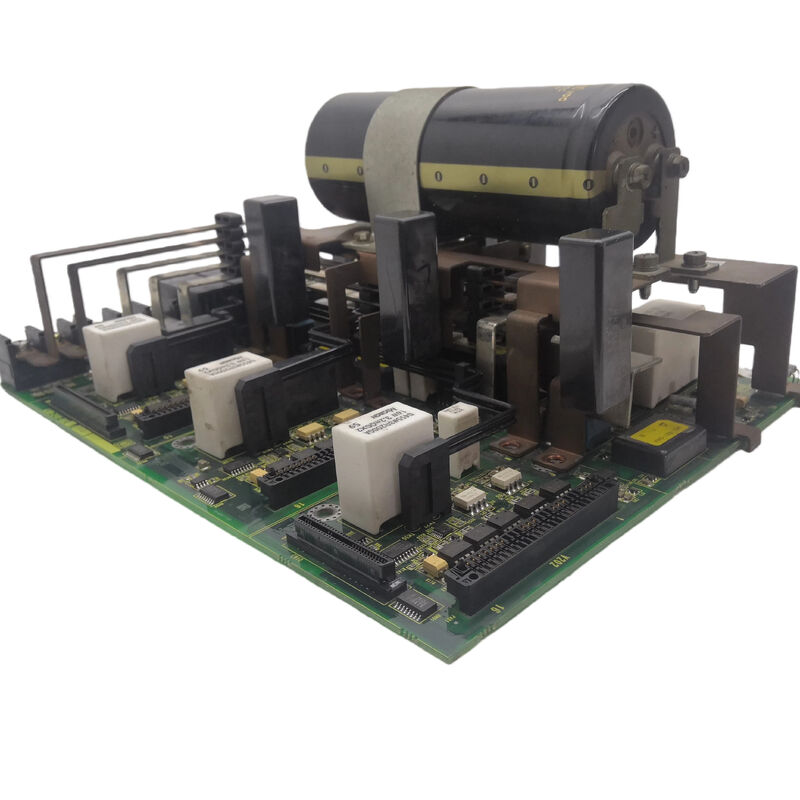

Fanuc A20B-2101-0025 Πίνακας κυκλωμάτων A2OB21O1OO25 A20B21010025

A20B-2101-0025∙ FANUC Beta iSVSP3-40/40/40-15i Τριπλό-άξονα PCB ∙ A06B-6134-H303 / 3×40A Servo + 15kW Σπινδύλα / κάρτα καλωδίωσης ισχύος

Τρεις σέρβοάξονες και ένα σπιντέλ ∙ σε μία μονάδα

Η συσκευή A20B-2101-0025 εξυπηρετεί την πιο ικανή παραλλαγή της σειράς FANUC A06B-6134 Beta SVSP: τη διαμόρφωση τριπλού άξονα.Όταν η διπλή άξονα A06B-6134-H203 καλύπτει τους δύο άξονες στροφείς και τα απλά κέντρα επεξεργασίας, το A06B-6134-H303 (H303#A ή H303#C) προσθέτει ένα τρίτο κανάλι εφοδιασμού με εφοδιασμό σε κέντρα επεξεργασίας 3 άξων μέσα στην ίδια ολοκληρωμένη μορφή μονάδας.

Η ονομασία SVSPM1-40/40/40-15i αναλύει την ικανότητα:

• 40/40/40:Τρία κανάλια σερβοάξονα, καθένας με ονομαστική μέγιστη ισχύ 40A
• 15i:Ενσωματωμένος ενισχυτής σπινδέλου 15kW
• SVSPM1:Μία ενιαία ολοκληρωμένη μονάδα (σε αντίθεση με χωριστό PSM + SVM + SPM)

Σε σύγκριση με το διπλό άξονα A20B-2101-0022,το τριπλό άξονα A20B-2101-0025 παρέχει το πρόσθετο κανάλι εφοδιασμού 40A που απαιτείται για έναν τρίτο άξονα εφοδιασμού κινητήρα ̇ που επιτρέπει ένα συμπαγές κέντρο κάθετης επεξεργασίας CNC 3 άξων εντός μιας ολοκληρωμένης μονάδας κίνησης.

Βασικές πληροφορίες για το προϊόν

iSVSP3 vs iSVSP2 Γιατί ο τρίτος άξονας αλλάζει το πίνακα ισχύος

Η μονάδα διπλού άξονα (A20B-2101-0022 για το H203) και η μονάδα τριπλού άξονα (A20B-2101-0025 για το H303) χρησιμοποιούν διαφορετικές πλακέτες ισχύος, επειδή οι φυσικές κλίμακες υλικού με τον άξονα υπολογίζονται:

• Τρία στάδια εξόδου σερβο απαιτούν μεγαλύτερη έκταση PCB για τους αγωγούς εξόδου, τους συνδετήρες και τους αισθητήρες ρεύματος
• Το DC φορτίο λεωφορείου από τρεις άξονες servo συν ένα σπιντέλ είναι υψηλότερο από από δύο άξονες συν ένα σπιντέλ
• Η διάταξη του πίνακα ισχύος πρέπει να χωρέσει τις πρόσθετες συσκευές IGBT, τις συνδέσεις θερμοκηλίδων τους και την καλωδίωση της κίνησης της πύλης τους

Αυτές οι διαφορές καθιστούν το A20B-2101-0025 φυσικά διαφορετικό από το A20B-2101-0022 ̇ τα πλαίσια δεν είναι εναλλάξιμα.

Σενάρια εφαρμογής

βiSVSP3 σφάλμα πίνακα ισχύος:Ένα κέντρο επεξεργασίας CNC 3 άξων με μονάδα A06B-6134-H303#A SVSP3 αναπτύσσει συναγερμούς προστασίας υλικού που επηρεάζουν ταυτόχρονα και τους τρεις άξονες του εφοδιασμού και το σπιντέλ.Η πίνακα ισχύος A20B-2101-0025 προσδιορίζεται ως το λάθοςΗ αντικατάσταση του πίνακα αποκαθιστά και τα τέσσερα κανάλια.

Επισκευή κινητήρων μικρών κέντρων επεξεργασίας:Ένα μικρό κέντρο κάθετης CNC επεξεργασίας που χρησιμοποιεί το τριπλό άξονα SVSP3 ως πλήρες σύστημα κίνησης απαιτεί αντικατάσταση της πλακέτας ισχύος.Η A20B-2101-0025 παρέχει τη μόνη διαθέσιμη επιλογή επισκευής σε επίπεδο πλακέτου για αυτή την ειδική μονάδα.

Γενικές ερωτήσεις

Ε1: Χρησιμοποιείται το A20B-2101-0025 και στις δύο παραλλαγές H303#A και H303#C του A06B-6134;

Ο A06B-6134-H303 υπάρχει σε παραλλαγές #A (πρότυπη διεπαφή) και #C (σύνδεση τύπου C).Η πίνακα ισχύος A20B-2101-0025 παρέχει το στάδιο εξόδου υψηλού ρεύματος με λειτουργία ανεξάρτητη από τον τύπο διεπαφής επικοινωνίαςΤο αν οι δύο παραλλαγές έχουν την ίδια πίνακα ισχύος εξαρτάται από το αν υπάρχουν διαφορές συνδέσμου ή υλικού μεταξύ τους.

Ε2: Ποιοι κινητήρες servo μπορούν να τροφοδοτηθούν από τα κανάλια 40A του A20B-2101-0025;

Η κορυφή 40A ανά κανάλι υποστηρίζει servo κινητήρες FANUC Beta με ονομαστική ισχύ μέχρι 40A κορυφής καλύπτοντας κινητήρες κατηγορίας bi22 έως bi40 και συγκρίσιμα μοντέλα σειράς biS.Αυτό είναι σημαντικά υψηλότερο από τα κανάλια 13A της παραλλαγής H203 διπλού άξονα, επιτρέποντας μεγαλύτερους εφοδιαστικούς κινητήρες για πιο απαιτητικά φορτία 3-άξονων κέντρων μηχανικής.

Ε3: Μπορεί το A20B-2101-0025 να αντικαταστήσει το A20B-2101-0022 σε μονάδα διπλού άξονα;

Οχι. Η πλακέτα ισχύος τριών αξόνων (A20B-2101-0025) έχει διαφορετική φυσική διάταξη και διαμόρφωση συνδέσμων από την πλακέτα διπλού άξονα (A20B-2101-0022).Χρησιμοποιούν διαφορετικούς αριθμούς παραγγελίας ενότητες (H303 έναντι H203) και δεν μπορούν να εναλλάσσονται..

Ε4: Ποιες είναι οι απαιτήσεις ασφάλειας εκκένωσης για το A06B-6134-H303 πριν από την πρόσβαση στο A20B-2101-0025;

Η μονάδα SVSP3 έχει μεγαλύτερη εσωτερική τράπεζα πυκνωτών από την μονάδα H203 διπλού άξονα, λόγω του πρόσθετου κανάλι servo και της υψηλότερης συνδυασμένης ισχύος.Επιτρέψτε τον πλήρη χρόνο αναμονής εκφόρτωσης σύμφωνα με το εγχειρίδιο συντήρησης FANUC πριν από την πρόσβαση στις εσωτερικές πλακέτες. Ελέγξτε την εκφόρτιση με ένα βαθμολογημένο DC voltmeter εκτός από την παρατήρηση οποιουδήποτε δείκτη φόρτισης LED.

Ε5: Η αντικατάσταση του A20B-2101-0025 επηρεάζει τις παραμέτρους CNC;

Όχι, όλες οι παραμέτρους του σφινδέλου βρίσκονται στη μνήμη του CNC.Μετά την τοποθέτηση του ανταλλακτικού A20B-2101-0025 και την αποκατάσταση της ισχύος, το CNC εφαρμόζει τις υπάρχουσες παραμέτρους και στα τρία κανάλια servo και το σπιντέλο αυτόματα.
