A20B-2101-0012 | FANUC Beta βiSVPM2 Servo/Spindle Drive Board — A06B-6134 Series / Dual-Axis + 15kW SVSP / 0i-MC and 18/21i-B CNC

A06B-6134 — Μία μονάδα, τρεις λειτουργίες κίνησης

Η μονάδα Beta SVSP (Servo/Spindle Power) της σειράς FANUC A06B-6134 είναι μια ενσωματωμένη μονάδα δίσκου σχεδιασμένη για μικρότερες εργαλειομηχανές CNC όπου ο χώρος και η αποδοτικότητα κόστους έχουν σημασία. Τρεις λειτουργίες που διαφορετικά θα καταλάμβαναν τρεις ξεχωριστές ενότητες συνδυάζονται σε ένα ενιαίο περίβλημα:

Ενσωματωμένο τροφοδοτικό διαύλου DC:Η μονάδα περιλαμβάνει το δικό της στάδιο μετατροπής ισχύος — δεν χρειάζεται εξωτερικό PSM (Μονάδα τροφοδοσίας ρεύματος). Το δίκτυο εναλλασσόμενου ρεύματος συνδέεται απευθείας στη μονάδα και ο εσωτερικός ανορθωτής δημιουργεί το δίαυλο DC για τα στάδια εξόδου σερβομηχανισμού και άξονα.

Κανάλια διπλού σερβο άξονα:Δύο άξονες σερβομηχανισμού (Χ και Ζ σε τόρνο CNC ή Χ και Υ σε μικρό κέντρο μηχανικής κατεργασίας) οδηγούνται από την ίδια μονάδα. Κάθε κανάλι βαθμολογείται στην κορυφή 13A — ταιριάζει με σερβοκινητήρες κατηγορίας Βήτα bi8 και bi12.

Έλεγχος άξονα 15 kW:Ένα τρίτο κανάλι οδηγεί τον κινητήρα ατράκτου — η μονάδα έχει βαθμολογηθεί για κινητήρες ατράκτου έως και κατηγορίας biLP15 (15 kW).

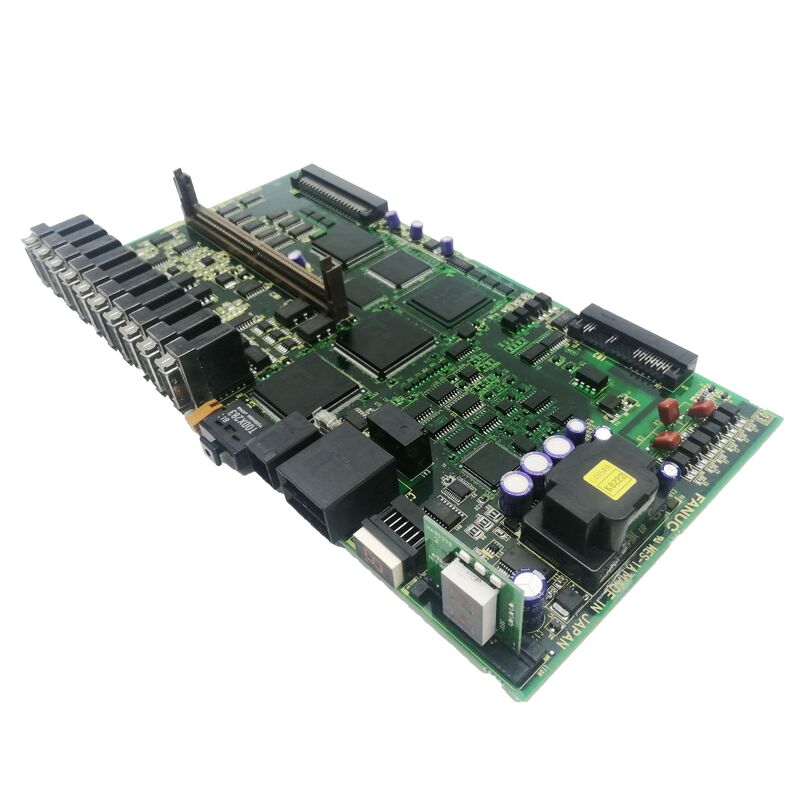

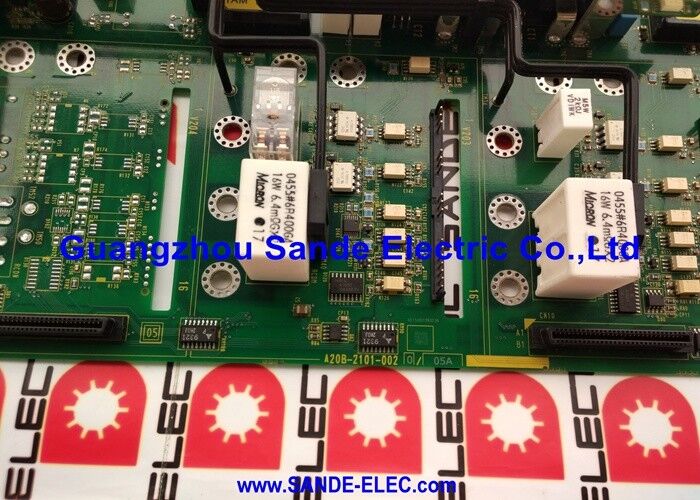

Το A20B-2101-0012 είναι η πλακέτα μετάδοσης κίνησης σερβο/ατράκτου μέσα σε αυτήν την ενσωματωμένη μονάδα — ένα από τα βασικά PCB που επιβεβαιώθηκαν ως μέρος της διάταξης A06B-6134-H203#A μαζί με την πλακέτα ισχύος A20B-2101-002x.

Βασικές πληροφορίες προϊόντος

Πλαίσιο εργαλειομηχανών — Πού βρίσκεται αυτή η μονάδα

Το A06B-6134 SVSP βρίσκεται συνήθως σε "λιγότερο απαιτητικές εργαλειομηχανές CNC" — συμπαγή κέντρα κατεργασίας CNC, μικρούς τόρνους CNC και μηχανές εκπαίδευσης όπου το πλήρες υλικό ντουλαπιών Alpha-i (ξεχωριστό PSM + SVM + SPM) θα ήταν φυσικά και οικονομικά δυσανάλογο.

Αυτή η μονάδα "κυκλοφορεί συνήθως με όψιμα χειριστήρια 18/21i-B ή περισσότερο από πιθανό με το δημοφιλές σύστημα ελέγχου 0i-MC ως φθηνότερη εναλλακτική λύση" σε διαμορφώσεις υψηλότερης τεχνολογίας. Στο πλαίσιο αυτό:

• Ένα συμπαγές κέντρο κατεργασίας CNC με τρεις άξονες χρησιμοποιεί δύο από τα κανάλια σερβομηχανισμού για το X και το Y. Ο χειρισμός του Z γίνεται χωριστά ή από ειδική μονάδα δίσκου.
• Ένας τόρνος CNC χρησιμοποιεί τα δύο κανάλια για το X (cross-slide) και το Z (φορέα), με το κανάλι του άξονα να οδηγεί τον κύριο άξονα περιστροφής.

Η πλακέτα μετάδοσης κίνησης A20B-2101-0012 μέσα σε αυτήν τη μονάδα διαχειρίζεται τη μεταγωγή σερβομηχανισμού και ατράκτου για αυτά τα κανάλια.

Σενάρια εφαρμογής

Σφάλμα πλακέτας μονάδας SVSP:Ένα συμπαγές κέντρο κατεργασίας CNC με μονάδα A06B-6134-H203#A SVSP αναπτύσσει συναγερμό σερβομηχανισμού ή ατράκτου. Μετά τον αποκλεισμό εξωτερικών βλαβών, η πλακέτα κίνησης A20B-2101-0012 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση σε επίπεδο πλακέτας επαναφέρει τη λειτουργία πλήρους δίσκου.

Συντήρηση ενοποίησης CNC:Ένα συνεργείο σέρβις που επισκευάζει ένα κέντρο κατεργασίας CNC 0i-MC αντικαθιστά το A20B-2101-0012 ως μέρος μιας ολοκληρωμένης επισκευής μονάδας SVSP.

FAQ

Ε1: Είναι η A20B-2101-0012 η πλακέτα ισχύος (A20B-2101-002x) ή μια ξεχωριστή πλακέτα στο A06B-6134-H203;

"Περιέχει A20B-2101-002x & A20B-2101-0012" στο A06B-6134-H203#A. Οι δύο πλακέτες εξυπηρετούν ξεχωριστές λειτουργίες — η A20B-2101-002x (περιγράφεται ως A20B-2101-0022 αλλού) είναι η πλακέτα καλωδίωσης ισχύος που φέρει διαδρομές υψηλού ρεύματος. Το A20B-2101-0012 είναι η πλακέτα μετάδοσης κίνησης σερβο/ατράκτου που παρέχει λογική ελέγχου. Και οι δύο είναι παρόντες στην ίδια μονάδα SVSP.

Ε2: Για ποιους σερβοκινητήρες αξιολογείται το A06B-6134-H203 με το A20B-2101-0012;

Η βαθμολογία 13Α ανά κανάλι των αξόνων A06B-6134-H203#A ταιριάζει με τους σερβοκινητήρες FANUC Beta κατηγορίας bi8 και bi12. Οι κινητήρες υψηλότερης βαθμολογίας (bi22, bi40) απαιτούν μονάδες μετάδοσης κίνησης υψηλότερου ρεύματος. Επιβεβαιώστε το μοντέλο του σερβοκινητήρα από την πινακίδα του μηχανήματος πριν αντικαταστήσετε ή αναβαθμίσετε το υλικό του σερβοκινητήρα.

Ε3: Η αντικατάσταση του A20B-2101-0012 απαιτεί αλλαγές παραμέτρων σερβομηχανισμού ή άξονα;

Όχι. Οι παράμετροι του Servo και του άξονα αποθηκεύονται στη μνήμη κύριας παραμέτρου του CNC. Η αντικατάσταση της πλακέτας μονάδας A20B-2101-0012 δεν επηρεάζει τις αποθηκευμένες τιμές παραμέτρων. Μετά την τοποθέτηση της ισχύος αντικατάστασης και επαναφοράς, η μονάδα SVSP αποκαθιστά τις λειτουργίες μετάδοσης κίνησης κάτω από το υπάρχον σετ παραμέτρων CNC.

Ε4: Ποια προφύλαξη ασφαλείας ισχύει πριν από την πρόσβαση στο A20B-2101-0012 μέσα στη μονάδα SVSP;

Η μονάδα A06B-6134 SVSP διαθέτει ενσωματωμένη συστοιχία πυκνωτών διαύλου DC. Παρά το συμπαγές μέγεθος της μονάδας, οι πυκνωτές διατηρούν επικίνδυνη τάση μετά την απομάκρυνση από το δίκτυο AC. Ακολουθήστε τη διαδικασία αναμονής εκφόρτισης του εγχειριδίου συντήρησης της σειράς FANUC Beta i για τη μονάδα A06B-6134 και επαληθεύστε την εκφόρτιση του διαύλου με ένα βολτόμετρο DC πριν αποκτήσετε πρόσβαση στις εσωτερικές πλακέτες.

Ε5: Τι είναι το "biSVPM2" στην περιγραφή του προϊόντος;

Η ονομασία "biSVPM2" προσδιορίζει τη λειτουργική μονάδα στη μονάδα SVSP A06B-6134 στην οποία ανήκει η πλακέτα A20B-2101-0012. Αναφέρεται στην ενότητα Beta i Servo/Spindle Power Module της μονάδας SVSP — διακρίνοντας αυτήν την εσωτερική μονάδα από το τμήμα τροφοδοσίας της μονάδας και άλλες εσωτερικές συναρμολογήσεις.
