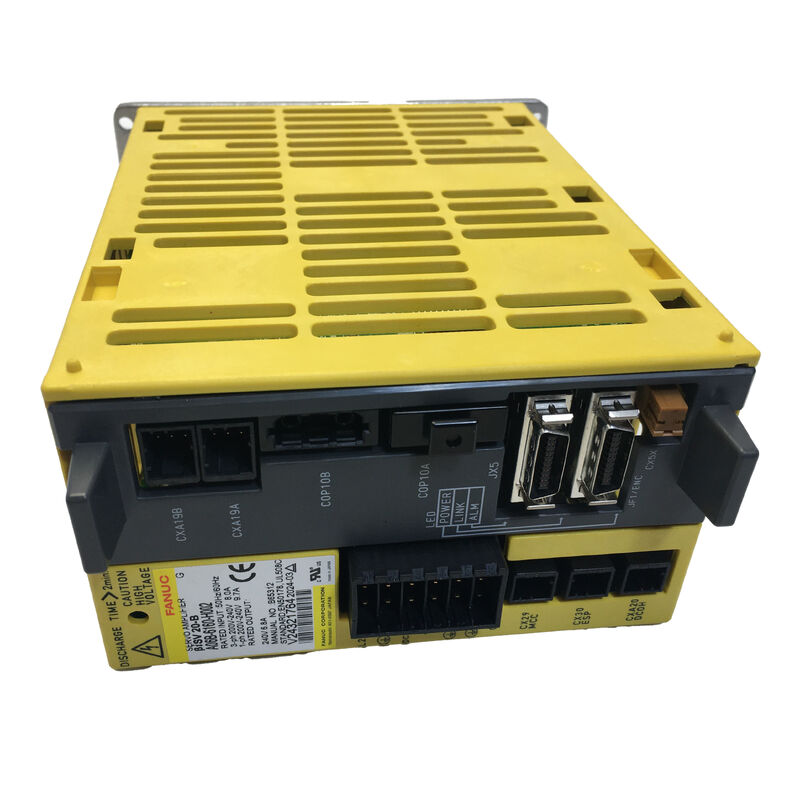

FANUC A06B-6160-H002 Σερβο Ενισχυτής — βiSV20-B Μονοαξονική Μονάδα, 200V, FSSB

Αριθμός Εξαρτήματος: A06B-6160-H002 ▏Μοντέλο: βiSV20-B ▏Τύπος: Μονοαξονικός Σερβο Ενισχυτής AC ▏Κατηγορία Τάσης: Είσοδος 200V ▏Διεπαφή: Οπτική Ίνα FSSB ▏Κατάσταση: Καινούργιο Γνήσιο

Επισκόπηση

Πάρτε οποιοδήποτε συμπαγές κέντρο τόρνου ή κάθετο κέντρο κατεργασίας ελεγχόμενο από FANUC που λειτουργεί με έλεγχο γενιάς 0i-D, και υπάρχει μεγάλη πιθανότητα ο άξονας X ή Y να κινείται από μια μονάδα ακριβώς όπως αυτή. Το A06B-6160-H002 — ονομασία μοντέλου βiSV20-B — είναι ο μονοαξονικός σερβο ενισχυτής της σειράς Beta i της FANUC, σχεδιασμένος για άξονες τροφοδοσίας ελαφριάς έως μεσαίας χρήσης σε συνδυασμό με σερβοκινητήρες της σειράς βiS 2 έως βiS 8.

Ανήκει στην οικογένεια αυτόνομων ενισχυτών A06B-6160: μια σειρά μονοαξονικών οδηγών που συνδέονται απευθείας σε τριφασικό ή μονοφασικό δίκτυο AC 200–240V χωρίς να απαιτείται ξεχωριστή μονάδα τροφοδοσίας. Κάθε μονάδα είναι πλήρως αυτόνομη, διαχειριζόμενη τη δική της ανορθωτική, διαχείριση DC bus και διάχυση ενέργειας πέδησης μέσω ενσωματωμένου αναγεννητικού αντιστάτη. Η επικοινωνία CNC γίνεται μέσω FSSB (Fanuc Serial Servo Bus), της οπτικής σειριακής σύνδεσης της FANUC, η οποία παρέχει στον οδηγό την ίδια διεπαφή διαύλου σερβοαντισταθμιστική σε θόρυβο που βρίσκεται σε ολόκληρη τη σειρά ενισχυτών αi και βi.

Στα 20A μέγιστης εξόδου, το H002 είναι σωστά διαστασιολογημένο για την κατηγορία ελαφρών αξόνων. Η χρήση μιας μονάδας υψηλότερης ονομαστικής ισχύος στη θέση της είναι γενικά αβλαβής εάν οι παράμετροι επαναδιαμορφωθούν. Η χρήση μιας μονάδας χαμηλότερης ονομαστικής ισχύος (το H001) είναι υποδιαστασιολόγηση. Η αντικατάσταση του εξωτερικά παρόμοιου A06B-6160-H003 (βiSV40-B) χωρίς επαναδιαμόρφωση των παραμέτρων σερβο CNC δημιουργεί ασυμφωνία μεταξύ των δυνατοτήτων του ενισχυτή και των ρυθμίσεων ορίου ρεύματος του CNC, οδηγώντας σε σφάλματα άξονα.

Ηλεκτρικές Προδιαγραφές

Επιλογή του Σωστού Μοντέλου: Σειρά A06B-6160 με μια Ματιά

Και τα τέσσερα μοντέλα της σειράς μονοαξονικών 6160 μοιράζονται την ίδια φυσική μορφή και διεπαφή FSSB. Η σωστή επιλογή σημαίνει την αντιστοίχιση της συνεχούς κατανάλωσης ρεύματος του κινητήρα με την ονομαστική έξοδο του ενισχυτή — όχι τη μέγιστη:

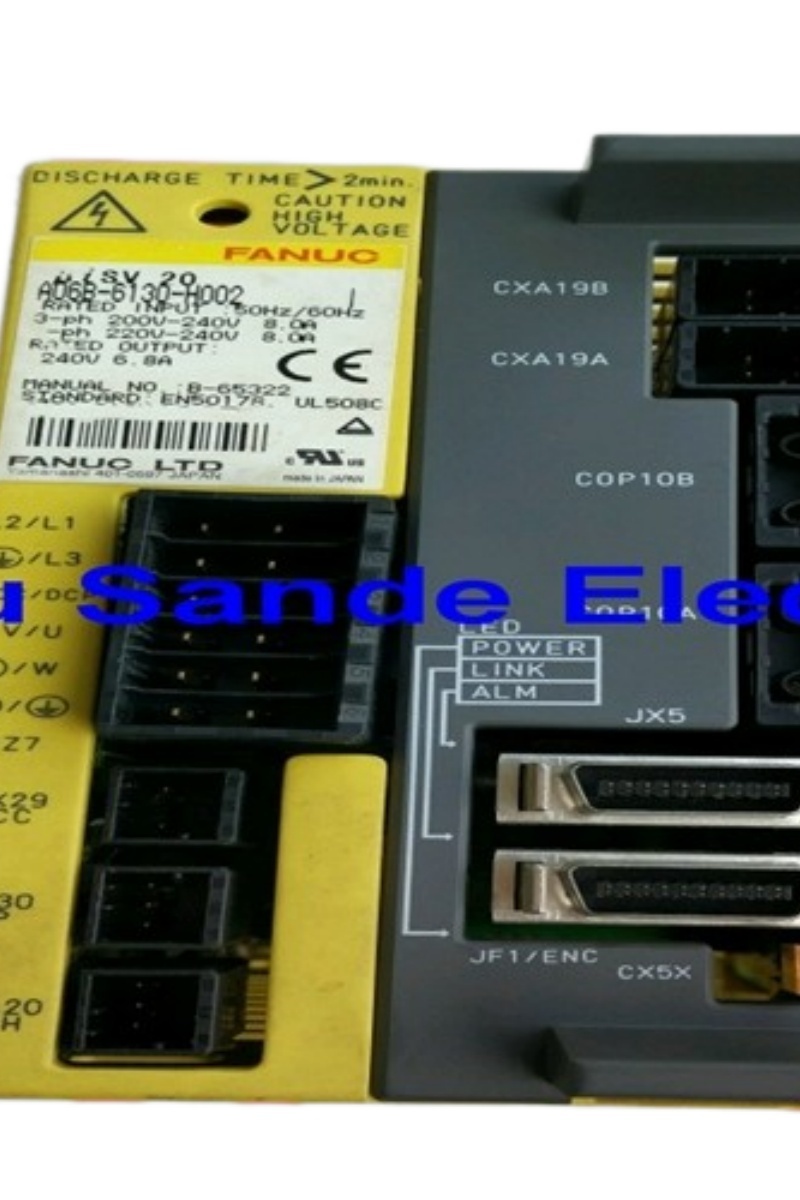

Τα H002 και H003 είναι οπτικά σχεδόν πανομοιότυπα. Η ετικέτα στο μπροστινό πάνελ είναι η μόνη αξιόπιστη αναγνώριση πεδίου — επαληθεύστε την πάντα πριν παραγγείλετε αντικατάσταση.

Συμβατοί Σερβοκινητήρες

Η συνεχής έξοδος 6.5A / μέγιστη έξοδος 20A του βiSV20-B ταιριάζει καλά με τα ακόλουθα μεγέθη πλαισίου κινητήρων βiS:

• βiS 2/4000 — συμπαγής κινητήρας χαμηλής αδράνειας· η κατανάλωση ρεύματος είναι εντός των ορίων σε οποιονδήποτε κύκλο λειτουργίας
• βiS 4/4000 και βiS 4/5000 — τυπικοί κινητήρες ελαφρών αξόνων που βρίσκονται στα περισσότερα κέντρα τόρνου και φρεζαρίσματος 0i-D· ο πιο συνηθισμένος συνδυασμός για αυτόν τον ενισχυτή
• βiS 8/3000 — κινητήρας μεσαίου πλαισίου· επιβεβαιώστε ότι ο κύκλος λειτουργίας του άξονα διατηρεί τη συνεχή ζήτηση ρεύματος κάτω από 6.5A σε παρατεταμένες κοπές

Για βiS 8/2000 και μεγαλύτερα πλαίσια, η συνεχής ζήτηση ρεύματος κατά τη βαριά κοπή μπορεί να πλησιάσει ή να υπερβεί την ονομαστική έξοδο του H002 — σε εκείνο το σημείο το βiSV40-B (A06B-6160-H003) είναι η κατάλληλη επιλογή.

Δύο Είσοδοι, Ένα Κοινό Λάθος

Το A06B-6160-H002 έχει δύο ηλεκτρικά ξεχωριστές συνδέσεις τροφοδοσίας που απαιτούνται και οι δύο για την κανονική λειτουργία:

CX29 — Κύριο Κύκλωμα (200–240V AC) Τροφοδοτεί τον κινητήρα. Δέχεται τριφασική ή μονοφασική είσοδο. Το μέγεθος του καλωδίου πρέπει να είναι ονομαστικής ισχύος 20A με επαρκές περιθώριο, ιδιαίτερα εάν η γραμμή τροφοδοσίας είναι μεγάλη. Η πτώση τάσης σε αυτή τη γραμμή κατά την επιτάχυνση του άξονα είναι συχνή πηγή διαλείποντων συναγερμών σερβο που μπορεί να είναι δύσκολο να εντοπιστούν χωρίς αναλυτή ποιότητας ισχύος.

CX2A — Κύκλωμα Ελέγχου (DC 24V) Τροφοδοτεί την πλακέτα λογικής, τη διεπαφή FSSB και τα κυκλώματα κωδικοποιητή. Αυτή η τροφοδοσία πρέπει να παραμένει ενεργή όποτε το CNC βρίσκεται σε κατάσταση ετοιμότητας, ακόμη και κατά τη διάρκεια της συντήρησης όταν ο κύριος διακόπτης 200V είναι ανοιχτός. Η πτώση των 24V ενώ το FSSB είναι ενεργό προκαλεί συναγερμό αποσύνδεσης επικοινωνίας που καθαρίζει μόνο μετά από πλήρη κύκλο τροφοδοσίας. Η λανθασμένη καλωδίωση αυτών των δύο εισόδων είναι ένα καταστροφικό σφάλμα που είναι πιο συχνό από ό,τι θα έπρεπε κατά την πρώτη εγκατάσταση.

Αρχιτεκτονική Άμεσης Σύνδεσης στο Δίκτυο — Δεν Απαιτείται PSM

Οι μηχανικοί που μεταβαίνουν από εγκαταστάσεις σειράς αi-B μερικές φορές αναζητούν μια συνοδευτική μονάδα τροφοδοσίας (PSM) πριν από την έναρξη λειτουργίας ενός οδηγού βiSV-B. Δεν υπάρχει — και δεν χρειάζεται. Σε αντίθεση με το αiSV-B, το οποίο αντλεί από ένα κοινό DC bus που τροφοδοτείται από ένα αiPS-B PSM, η σειρά βiSV-B έχει τον δικό της εσωτερικό ανορθωτή και πυκνωτή DC bus. Κάθε μονάδα τροφοδοτείται ανεξάρτητα από το δίκτυο. Αυτό απλοποιεί την καλωδίωση του ντουλαπιού για πρόσθετους βοηθητικούς άξονες και σημαίνει ότι το βiSV40-B ή το βiSV20-B μπορεί να τοποθετηθεί οπουδήποτε είναι προσβάσιμη μια τροφοδοσία δικτύου, χωρίς να υπολογίζεται ο χώρος του κοινού διαύλου.

Η συνέπεια αυτής της αρχιτεκτονικής είναι ότι η ενέργεια πέδησης διαχειρίζεται εντός της μονάδας μέσω του εσωτερικού αντιστάτη αντί να επιστρέφεται σε ένα κοινό δίκτυο. Για τυπικούς κύκλους λειτουργίας αξόνων CNC αυτό είναι επαρκές. Εφαρμογές με ασυνήθιστα συχνές γρήγορες αντιστροφές μπορεί να απαιτούν εξωτερικό αναγεννητικό αντιστάτη για να συμπληρώσουν τη θερμική χωρητικότητα της εσωτερικής μονάδας.

Αντιστοίχιση Αριθμού Εξαρτήματος

Αποστολή & Logistics

Αποστολή: Οι παραγγελίες για μονάδες σε απόθεμα επεξεργάζονται και αποστέλλονται εντός 1–2 εργάσιμων ημερών. Οι μονάδες συσκευάζονται με αντιστατική προστασία μέσα σε άκαμπτα χαρτοκιβώτια με επένδυση αφρού· όπου απαιτείται πρόσθετη προστασία για τη μεταφορά, χρησιμοποιείται ενισχυμένη συσκευασία.

Μεταφορείς: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Παράδοση: Οι υπηρεσίες express καλύπτουν 220+ χώρες με χρόνους μεταφοράς 24–48 ωρών. Η τυπική διεθνής παράδοση είναι 3–7 εργάσιμες ημέρες στους περισσότερους προορισμούς.

Δασμοί εισαγωγής: Υπολογίζονται και καταβάλλονται από τον αγοραστή σύμφωνα με τους τελωνειακούς κανονισμούς της χώρας εισαγωγής. Εμπορικό τιμολόγιο και λίστα συσκευασίας παρέχονται με όλες τις αποστολές.

Συχνές Ερωτήσεις

Ε1: Η μηχανή μου έχει ένα ελαττωματικό A06B-6160-H003 αλλά μπορώ να προμηθευτώ γρήγορα το H002 — μπορώ να τοποθετήσω προσωρινά το H002; Αυτή η αντικατάσταση ενέχει πραγματικό κίνδυνο και δεν συνιστάται ακόμη και ως βραχυπρόθεσμο μέτρο. Το H003 (βiSV40-B) συνήθως συνδυάζεται με κινητήρες που απαιτούν έως και 13A συνεχές ρεύμα — διπλάσιο από την ονομαστική έξοδο του H002 των 6.5A. Η λειτουργία του H002 σε παρατεταμένο υπερβολικό ρεύμα θα ενεργοποιήσει την θερμική προστασία και μπορεί να καταστρέψει το στάδιο εξόδου IGBT σε σύντομο χρονικό διάστημα. Εάν ο κινητήρας σε αυτόν τον άξονα είναι βiS 8 ή μικρότερος και ο κύκλος λειτουργίας είναι ελαφρύς, ο κίνδυνος είναι μικρότερος, αλλά δεν πρέπει να θεωρείται ασφαλές χωρίς πρώτα να ελέγξετε τις προδιαγραφές του κινητήρα. Η σωστή προσέγγιση είναι να προμηθευτείτε απευθείας το H003 ή να χρησιμοποιήσετε ένα H004 (βiSV80-B) ως την αντικατάσταση υψηλότερης ονομαστικής ισχύος, ενημερώνοντας τις παραμέτρους σερβο CNC αναλόγως.

Ε2: Μετά την εγκατάσταση ενός νέου H002, το CNC εμφανίζει "σερβο ενισχυτής μη έτοιμος" και η οθόνη διαμόρφωσης FSSB εμφανίζει μια μη αναγνωρισμένη μονάδα. Τι πρέπει να γίνει; Η αυτόματη διαμόρφωση FSSB πρέπει να εκτελεστεί από την οθόνη ρύθμισης σερβο του CNC πριν αναγνωριστεί ο νέος ενισχυτής. Ενεργοποιήστε τη μηχανή, μεταβείτε στην οθόνη ρύθμισης FSSB (συνήθως κάτω από Σύστημα → Σέρβο → FSSB) και εκτελέστε την αυτόματη ανίχνευση του ενισχυτή. Το CNC θα σαρώσει το δίκτυο οπτικών ινών, θα αναγνωρίσει το νέο βiSV20-B και θα συμπληρώσει την παράμετρο τύπου ενισχυτή για αυτόν τον άξονα. Εάν η οθόνη εξακολουθεί να εμφανίζει μια μη αναγνωρισμένη μονάδα μετά την αυτόματη ανίχνευση, ελέγξτε την τοποθέτηση του καλωδίου οπτικών ινών τόσο στη θύρα οπτικών ινών του CNC όσο και στον σύνδεσμο JOP/JOP2 στον ενισχυτή — ένας μερικώς τοποθετημένος πλαστικός οπτικός σύνδεσμος είναι η πιο συνηθισμένη αιτία αποτυχίας ανίχνευσης FSSB.

Ε3: Μπορεί ο ενσωματωμένος αναγεννητικός αντιστάτης να χειριστεί τις απαιτήσεις πέδησης ενός άξονα αλλαγής εργαλείων ή βραχίονα ATC; Οι περισσότερες κινήσεις βραχίονα ATC είναι σύντομες, γρήγορες και σχετικά σπάνιες — μια αλλαγή εργαλείου κάθε 10–30 δευτερόλεπτα το πολύ σε πολυάσχολα μηχανήματα. Ο εσωτερικός αντιστάτης έχει επαρκή θερμική χωρητικότητα για αυτόν τον κύκλο λειτουργίας στη συντριπτική πλειοψηφία των εγκαταστάσεων. Όπου ο αντιστάτης γίνεται περιοριστικός είναι σε εφαρμογές υψηλού κύκλου: παλέτες που περιστρέφονται κάθε λίγα δευτερόλεπτα, ή ταλαντευόμενοι άξονες σε αυτοματοποιημένο εξοπλισμό συναρμολόγησης. Σε αυτές τις περιπτώσεις, παρακολουθήστε εάν εμφανίζεται συναγερμός υπερθέρμανσης αναγέννησης κατά τη διάρκεια παρατεταμένης παραγωγής. Εάν εμφανιστεί, η μείωση του ρυθμού επιτάχυνσης του άξονα μειώνει την μέγιστη ισχύ πέδησης, και εάν αυτό δεν είναι αποδεκτό, θα πρέπει να προστεθεί ένας εξωτερικός αναγεννητικός αντιστάτης.

Ε4: Υποστηρίζει αυτός ο ενισχυτής τον απόλυτο κωδικοποιητή υψηλής ανάλυσης που χρησιμοποιείται σε νεότερους κινητήρες βiS; Ναι. Το βiSV20-B υποστηρίζει τον σειριακό απόλυτο κωδικοποιητή παλμών της FANUC (τύποι κωδικοποιητή αA και βA), ο οποίος επιτρέπει στη μηχανή να διατηρεί τη θέση του άξονα κατά τη διάρκεια κύκλων τροφοδοσίας χωρίς να απαιτείται επαναφορά αναφοράς. Το σύνολο παραμέτρων του CNC πρέπει να καθορίζει τον τύπο απόλυτου κωδικοποιητή για τον άξονα, και η εφεδρική μπαταρία του κωδικοποιητή — είτε στο ντουλάπι CNC είτε στον ίδιο τον ενισχυτή ανάλογα με τη διαμόρφωση — πρέπει να διατηρείται. Εάν η τάση της μπαταρίας πέσει κάτω από το όριο, τα δεδομένα απόλυτης θέσης χάνονται και θα απαιτηθεί επαναφορά αναφοράς στην επόμενη ενεργοποίηση, ακόμη και αν ο φυσικός κωδικοποιητής είναι άθικτος.

Ε5: Ποια είναι η αναμενόμενη διάρκεια ζωής των εσωτερικών εξαρτημάτων και τι πρέπει να αντικατασταθεί προληπτικά κατά τη διάρκεια ενός προγραμματισμένου παραθύρου συντήρησης; Οι ηλεκτρολυτικοί πυκνωτές στο DC bus είναι το κύριο εξάρτημα με περιορισμένη διάρκεια ζωής — συνήθως αρχίζουν να υποβαθμίζονται μετά από 7–10 χρόνια λειτουργίας σε κανονικά βιομηχανικά περιβάλλοντα, με τη θερμότητα και το ρεύμα κυμάτωσης να είναι οι κύριοι παράγοντες γήρανσης. Ένας πυκνωτής σε πρώιμη υποβάθμιση θα προκαλέσει την κυμάτωση της τάσης του DC bus περισσότερο από ό,τι αναμένουν οι οδηγοί πύλης IGBT, οδηγώντας σε διαλείποντες συναγερμούς υπερβολικού ή υποτάσεως ρεύματος που είναι δύσκολο να αναπαραχθούν αξιόπιστα. Ο ανεμιστήρας ψύξης (εάν υπάρχει) είναι η δεύτερη προτεραιότητα για προληπτική αντικατάσταση. Εάν η μονάδα ανοιχτεί κατά τη διάρκεια μιας προγραμματισμένης διακοπής, επιθεωρήστε οπτικά τους πυκνωτές DC bus για τυχόν φούσκωμα της επάνω σφραγίδας ή αποχρωματισμό του PCB κάτω από αυτούς — και τα δύο υποδεικνύουν επικείμενη βλάβη και οι πυκνωτές πρέπει να αντικατασταθούν πριν η μονάδα επιστρέψει σε λειτουργία.
