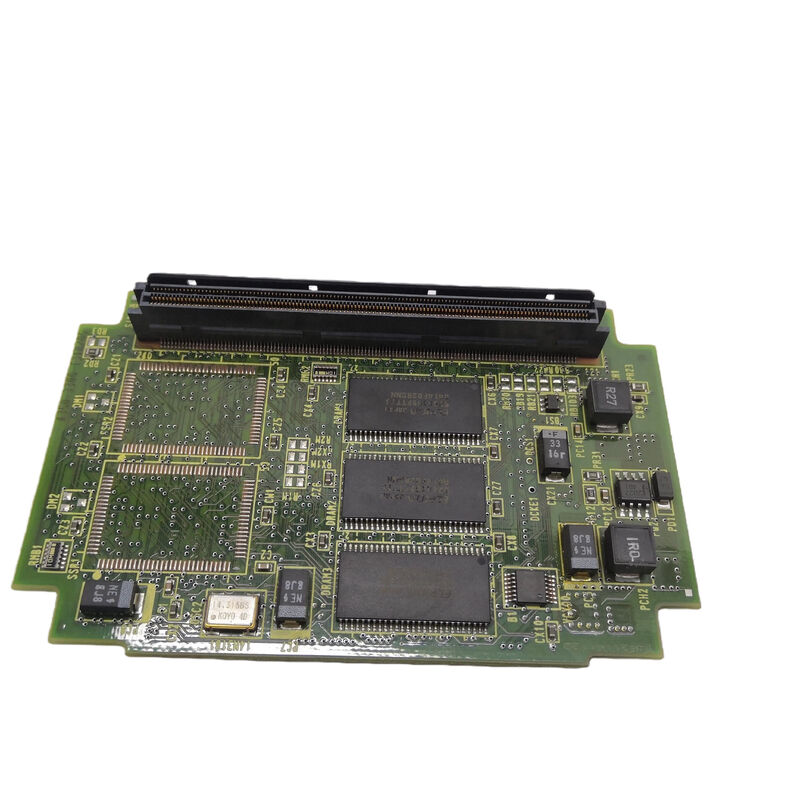

Χρησιμοποιημένο FANUC A20B-2100-0830 A20B21000830 A2OB-21OO-O83O

A20B-2100-0830∙ FANUC αis SVM1-360i Ελέγχου PCB ∙ 360A Μονόξυλος / A06B-6114-H109 / Δελτίο καλωδίωσης A16B-2203-0625 / Ιαπωνία

SVM1-360i Η μονάδα μονόξυλου υψηλότερου ρεύματος στη σειρά αis

Μέσα στην οικογένεια μονόάξυλων σερβομονδίων FANUC αis (Alpha iS) (σειρά A06B-6114), η SVM1-360i είναι η πιο ισχυρή παραλλαγή.καταλαμβάνει την κορυφαία θέση στη σειρά αis SVM1:

Η τιμή κορυφικού ρεύματος 360A του SVM1-360i αντιπροσωπεύει αύξηση βήματος 2,25 φορές σε σχέση με τον SVM1-160i (160A). This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.

Βασικές προδιαγραφές

Ελέγχος PCB ∆ιαχείριση 360A Peak σε πραγματικό χρόνο

Το A20B-2100-0830 control PCB παρέχει όλες τις πληροφορίες για το SVM1-360i:

Επικοινωνία FSSB με οπτική ίνα:Λαμβάνει εντολές θέσης άξονα από την κάρτα FSSB του CNC και επιστρέφει ανατροφοδότηση κωδικοποιητή σε κάθε κύκλο παρεμβολής, παρέχοντας στον CNC ακριβή δεδομένα τρέχουσας θέσης.

Ελέγχος ρεύματος HRV:Ο αλγόριθμος ελέγχου ρεύματος High Response Vector τρέχει στον επεξεργαστή του A20B-2100-0830, ρυθμίζοντας το ρεύμα εξόδου 360A προς την εντοπισμένη τιμή με μεγάλο εύρος ζώνης.Η ακριβής ρύθμιση του ρεύματος είναι κρίσιμη για τις εφαρμογές μεγάλης αδράνειας του SVM1-360i, όπου το servo πρέπει να ανταποκρίνεται γρήγορα στις αλλαγές φορτίου χωρίς υπερβολή..

Παρακολούθηση της προστασίας:Η πορεία του ρεύματος 360A παράγει σημαντική θερμότητα στις συσκευές ισχύος.και συνθήκες συνεχούς ρεύματος ∆ημιουργία κωδικών συναγερμού και ενεργοποίηση της κίνησης όταν υπερβαίνουν τα όρια προστασίας.

Σενάρια εφαρμογής

Ελάττωμα πίνακα ελέγχου SVM1-360i:Το FANUC αis SVM1-360i (A06B-6114-H109) αναπτύσσει συναγερμούς επικοινωνίας FSSB. Η πλακέτα καλωδίωσης και οι συσκευές τροφοδοσίας επιβεβαιώνονται άθικτες.Η επικοινωνία FSSB και ο έλεγχος του servo αποκαταστάθηκαν..

Συντήρηση μεγάλων κέντρων μηχανικής αεροδιαστημικής κατασκευής:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι ο A20B-2100-0830 συμβατός με τον SVM1-160i (A06B-6114-H106);

Το A20B-2100-0830 είναι το PCB ελέγχου ειδικά για το SVM1-360i (A06B-6114-H109).και τα όρια προστασίας στο PCB ελέγχου αντιστοιχούν στην ειδική ονομαστική ισχύ της μονάδαςΗ τοποθέτηση του A20B-2100-0830 σε ένα SVM1-160i θα προκαλούσε εσφαλμένη ρύθμιση ρεύματος.

Ε2: Υποστηρίζει η σειρά αis SVM1-360i το HRV3 όπως οι μικρότερες αis μονάδες;

Ναι. Το έγγραφο προδιαγραφών της σειράς αis του FANUC επιβεβαιώνει την ικανότητα HRV3 για την περιοχή αis SVM1, δηλώνοντας ότι "όταν χρησιμοποιείτε HRV3, χρησιμοποιήστε την πλακέτα καλωδίωσης A16B-2202-074X / PCB A20B-2100-054X" για μικρότερες μονάδες,και τα μεγαλύτερα 360i και 160i ακολουθούν την ίδια αρχιτεκτονική HRV3Ο A20B-2100-0830 υποστηρίζει τον έλεγχο ρεύματος υψηλού εύρους ζώνης που απαιτείται για εφαρμογές σερβο με μεγάλη αδράνεια.

Ε3: Ποιες είναι οι απαιτήσεις ασφάλειας εκκένωσης για το SVM1-360i πριν από την πρόσβαση στην A20B-2100-0830;

Το SVM1-360i διαθέτει τη μεγαλύτερη τράπεζα πυκνωτών στην περιοχή αis SVM1 λόγω της ικανότητάς του 360A και των απαιτήσεων αποθήκευσης ενέργειας αυτού του επιπέδου ισχύος.Ο χρόνος εκφόρτισης μετά την απομάκρυνση της ηλεκτρικής ενέργειας από το δίκτυο είναι μεγαλύτερος από ό,τι για τις μικρότερες μονάδες. ακολουθήστε με ακρίβεια τις προδιαγραφές αναμονής εκκένωσης του εγχειριδίου συντήρησης αis σειράς. ελέγξτε με ένα βαθμονωμένο βόλτμετρο συνεχούς ρεύματος.Ποτέ μην ανοίγετε τη μονάδα με βάση τον χρόνο που έχει παρέλθει μόνο ∙ Η επιβεβαίωση του βολτμέτρου είναι υποχρεωτική.

Ε4: Πόσο κοστίζει η αντικατάσταση του A20B-2100-0830 σε σχέση με την αντικατάσταση της πλήρους μονάδας SVM1-360i;

Η αντικατάσταση της πλακέτας ελέγχου A20B-2100-0830 κοστίζει συνήθως σημαντικά λιγότερο από την αντικατάσταση του πλήρους συνόλου της μονάδας A06B-6114-H109 SVM1-360i. Η πλήρης μονάδα περιέχει την πλακέτα καλωδίωσης,συσκευές ισχύος, ψυγείο και οικόπεδο ∙ συστατικά που δεν φθαρούν από βλάβη πίνακα ελέγχου.Η αντικατάσταση σε επίπεδο πίνακα είναι η οικονομικά αποδοτική προσέγγιση όταν η διάγνωση σφάλματος επιβεβαιώνει ότι το πίνακα ελέγχου είναι το μόνο αποτυχημένο στοιχείο.

Ε5: Η A20B-2100-0830 απαιτεί οποιαδήποτε εκκίνηση μετά την τοποθέτηση;

Μετά την τοποθέτηση του A20B-2100-0830 δεν απαιτείται ειδική εκκίνηση της πλακέτας.Οι παραμέτροι του servo αποθηκεύονται στην κύρια μνήμη του CNC και εφαρμόζονται στην νέα πλατφόρμα ελέγχου κατά την εκκίνηση- Ελέγξτε την ετοιμότητα του servo και εκτελέστε δοκιμές χαμηλής ταχύτητας πριν επιστρέψετε το μηχάνημα στην παραγωγή.Επιβεβαιώστε ότι η οθόνη ανίχνευσης FSSB σερβο στο CNC δείχνει τον άξονα που προσδιορίζεται σωστά μετά την αντικατάσταση της πλακέτας.
