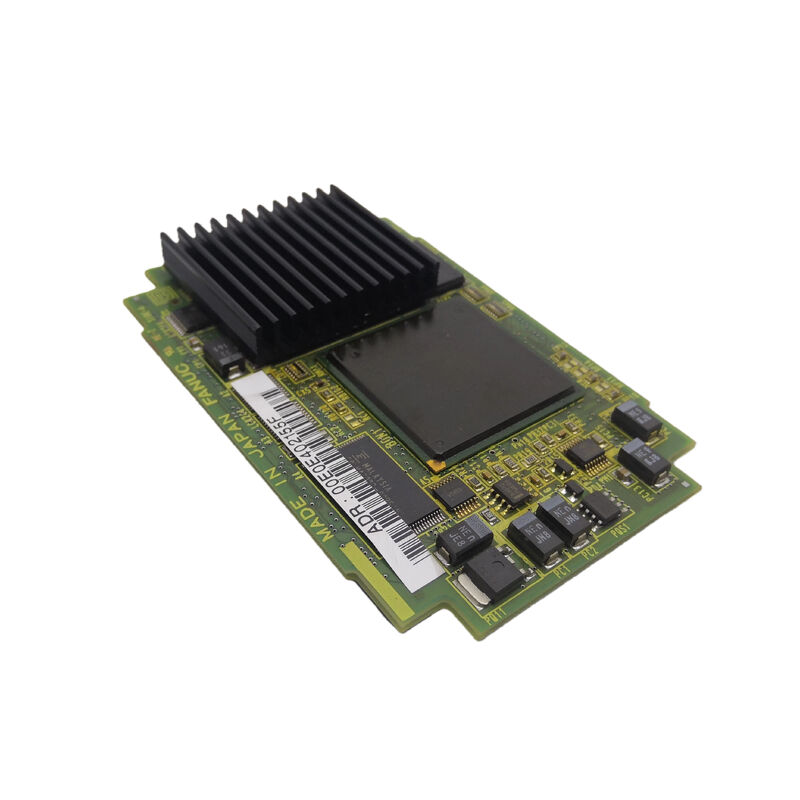

A20B-2100-0802∙ FANUC Alpha-i Μονούλο Ελέγχου Σπινδέλου / Διασύνδεσης PCB ∙ Ενεργοποιητής Σπινδέλου CNC / Σειρά A20B-2100

Πίνακα ελέγχου σπινδέλου

Το FANUC Alpha-i αγωγό ενισχυτή αγωγού (από τη σειρά Alpha SPMC i) είναι η μονάδα κίνησης που τροφοδοτεί τον κύριο κινητήρα αγωγού του εργαλείου μηχανής.Παίρνει ισχύ συνεχούς ρεύματος από το PSM και το μετατρέπει σε μεταβλητή συχνότητας, μεταβλητής τάσης AC που απαιτείται για την επιτάχυνση του σπινδέλου σε ταχύτητα, τη διατήρησή του στην προγραμματισμένη ταχύτητα υπό το φορτίο κοπής και την εκτέλεση ακριβούς προσανατολισμού του σπινδέλου για αλλαγές εργαλείου.

Όλη αυτή η νοημοσύνη ζει στο PCB ελέγχου μέσα στο μοντέλο σφινδέλου.

Λαμβάνει εντολές ταχύτητας από το CNC:Μέσω της διασύνδεσης σειριακού σπινδέλου, το PCB ελέγχου λαμβάνει την εντοπισμένη ταχύτητα σπινδέλου του CNC, λαμβάνει λειτουργίες M-code (αρχή σπινδέλου, στάση, προσανατολισμός) και επιστρέφει την κατάσταση σπινδέλου πίσω στο CNC.

Εκτελεί τον ρυθμιστή ταχύτητας:The control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.

Διαχειρίζεται λειτουργίες προστασίας:Όταν υπερβαίνει ένα όριο προστασίας, η συσκευή θα πρέπει να είναι σε θέση να ελέγχει την ταχύτητα και το κύμα.η σανίδα ενεργοποιεί το σπιντέλ και παράγει τον κατάλληλο κωδικό συναγερμού.

Ελέγχει το στάδιο IGBT εξόδου:Τα σήματα οδήγησης πύλης από την επιφάνεια ελέγχου εναλλάσσουν τις συσκευές ισχύος IGBT της μονάδας σπινδύλου, παράγοντας το τριστάσιο ρεύμα κινητήρα.

Βασικές πληροφορίες για το προϊόν

Ελαττώματα του πίνακα ελέγχου σπινθήρα ∙ Συμπτώματα

Όταν το PCB ελέγχου σπινδέλου αποτυγχάνει, το σπινδέλιο του μηχανήματος δεν μπορεί να λειτουργήσει κανονικά.

Το σπιντέλ δεν φτάνει την επιλεγμένη ταχύτητα:Ο κύκλος ρύθμισης ταχύτητας αποτυγχάνει ∙ ο σπινδύλος είτε λειτουργεί σε ανοιχτό κύκλωμα με λάθος ταχύτητα είτε δεν μπορεί να ανταποκριθεί στις αλλαγές φορτίου.

Προειδοποιητικό σήμα επικοινωνίας σπινδέλου:Το CNC χάνει την επικοινωνία με το σπειροειδές σπινθήρα (κωδικοί συναγερμού SP01, SP02, SP08 ανάλογα με την γενιά CNC) ∙ η σειριακή σύνδεση μεταξύ της κάρτας σπινθήρα του CNC και του A20B-2100-0802 διακόπτεται.

Ο συναγερμός σπινθήρα ενεργοποιείται αμέσως:Τα κυκλώματα προστασίας στο πίνακα ελέγχου ανιχνεύουν μια κατάσταση που εμποδίζει την κανονική λειτουργία, δημιουργώντας κώδικες συναγερμού σπινδέλου που δεν προκαλούνται από εξωτερικούς κινητήρες, καλωδίωση ή θερμικές βλάβες.

Σενάρια εφαρμογής

Ελάττωμα της πλακέτας ελέγχου του αλφα-i αγωγού σπινδύλης:Ο σπινδύλος ενός κέντρου επεξεργασίας αναπτύσσει συναγερμό σειριακής επικοινωνίας και δεν μπορεί να ξεκινήσει. Ο κινητήρας και το καλώδιο του σπινδύλου δοκιμάζονται σωστά. Το PCB ελέγχου σπινδύλου A20B-2100-0802 προσδιορίζεται ως σφάλμα.Αντικατάσταση της πλακέτας αποκαθιστά την επικοινωνία σφινδάλ και τον έλεγχο της ταχύτητας.

Ελαττώματα στη ρύθμιση της ταχύτητας του σπινθήρα:Ένα σπινδύλιο γραμμωτήρα CNC δεν μπορεί να διατηρήσει την καθορισμένη ταχύτητα κάτω από το φορτίο κοπής. Η ταχύτητα μειώνεται σημαντικά και δεν ανακτάται.Η αντικατάσταση της πλακέτας αποκαθιστά την αυστηρή ρύθμιση της ταχύτητας.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί να αντικατασταθεί το A20B-2100-0802 χωρίς να αφαιρεθεί ολόκληρη η μονάδα σφινδέλου;

Το A20B-2100-0802 είναι ένα εσωτερικό PCB μέσα στο θήκη του αλφα-i spindle module.και η εσωτερική εξόρυξη της πλακέτας που πραγματοποιείται σύμφωνα με τη διαδικασία χειρονομίας συντήρησης του ενισχυτή σφαιριδίων FANUCΗ πλακέτα μπορεί να αντικατασταθεί χωρίς να αντικατασταθεί το περίβλημα, η πλακέτα καλωδίωσης ή οι συσκευές ρεύματος, εάν αυτές είναι άθικτες.

Ε2: Το A20B-2100-0802 διαθέτει λογισμικό κινητήρα εστέρας (firmware);

Τα πλαίσια της κατηγορίας A20B-2100-0800 που ορίζουν τις ρυθμίσεις του λογισμικού του κινητήρα (κωδικοί H550, H553, H570, H580 που υποδηλώνουν firmware τύπου κινητήρα) βρίσκονται στον πίνακα ελέγχου σπινδέλου.Κατά την προμήθεια αντικαταστάτη A20B-2100-0802, επιβεβαιώστε εάν η πλακέτα παρέχεται με το ίδιο firmware τύπου κινητήρα με το πρωτότυπο.πρέπει να επαληθεύονται οι ρυθμίσεις των παραμέτρων σφινδέλου στο CNC (παραμέτρους επιλογής κινητήρα) και ενδέχεται να χρειαστεί να ενημερωθεί το firmware της πλακέτας ώστε να ταιριάζει με τον εγκατεστημένο κινητήρα σφινδέλου.

Ε3: Ποιοι κωδικοί συναγερμού σπινέλ δείχνουν ότι ο A20B-2100-0802 μπορεί να έχει αποτύχει;

Οι συναγερμοί σπινέλου που δείχνουν στην σανίδα ελέγχου περιλαμβάνουν: SP01 (υπερθέρμανση του κινητήρα μπορεί να οφείλεται σε σφάλμα επεξεργασίας της σανίδας ελέγχου εάν επιβεβαιωθεί η φυσιολογική θερμοκρασία του κινητήρα),SP02 (αποκλίση ταχύτητας μπορεί να οφείλεται σε βλάβη ρύθμισης), SP08 (λάθος σειράς επικοινωνίας σπινδέλου ̇ σπασμένος σύνδεσμος μεταξύ CNC και πίνακα ελέγχου σπινδέλου),και SP24/SP25/SP30 (Αναφορές συναγερμού IPM ή συσκευής ισχύος που ενδέχεται να προκύπτουν από εσφαλμένες εντολές κίνησης πύλης από το πίνακα ελέγχου)Οι εξωτερικές αστοχίες (επικάλυψη κινητήρα, κωδικοποιητής, καλωδίωση) πρέπει πρώτα να αποκλειστούν.

Ε4: Η αντικατάσταση του A20B-2100-0802 απαιτεί αλλαγές στις παραμέτρους του σπινθήρα;

Οι περισσότερες παραμέτρους του σπινθήρα αποθηκεύονται στην κύρια μνήμη παραμέτρων του CNC και εφαρμόζονται ξανά αυτόματα μετά την τοποθέτηση της πλακέτας αντικατάστασης.εάν η πλακέτα περιέχει ενσωματωμένο firmware κινητήρα (όπως περιγράφεται στις σημειώσεις της οικογένειας A20B-2100-0800), ελέγξτε ότι οι παραμέτροι επιλογής του σπινθήρα του CNC ταιριάζουν με το firmware στην πλακέτα αντικατάστασης.

Ε5: Ποια είναι η ασφαλής διαδικασία αποδέσμευσης πριν από την πρόσβαση στην A20B-2100-0802;

Η μονάδα αγωγού αλφα-i περιέχει μια τράπεζα πυκνωτή συνεχούς ρεύματος που διατηρεί επικίνδυνη τάση μετά την αφαίρεση της ηλεκτρικής πηγής.Το εγχειρίδιο συντήρησης του ενισχυτή αγωγού FANUC Alpha-i προσδιορίζει το χρόνο εκφόρτισης για την ειδική ονομαστική ισχύς του ενωτικού.Πάντα περιμένετε τον καθορισμένο χρόνο και επαληθεύστε με ένα βόλτμετρο συνεχούς ρεύματος πριν ανοίξετε τη μονάδα.
