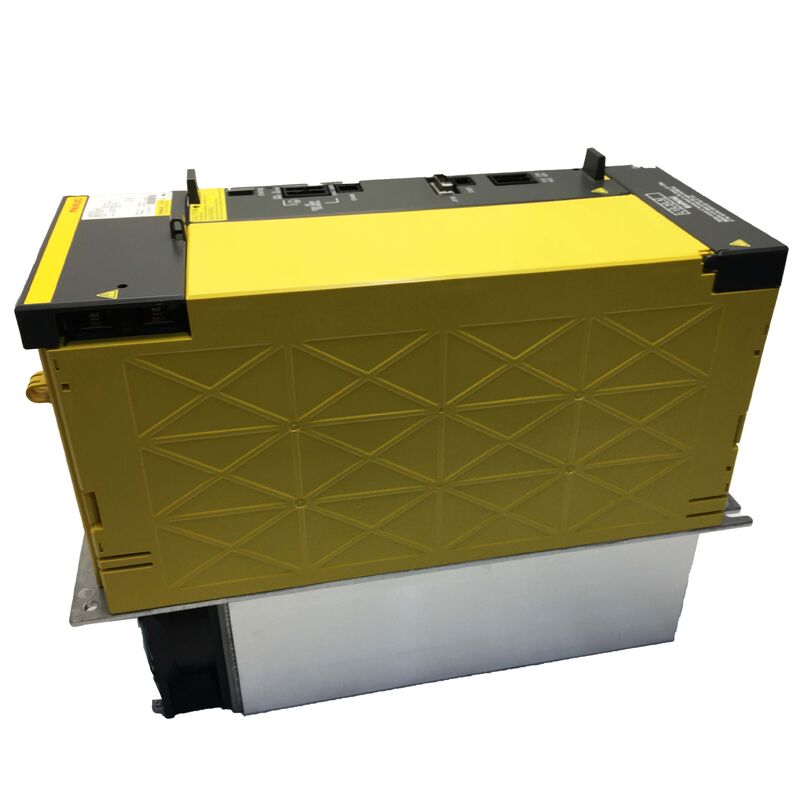

FANUC A06B-6142-H022 — Ενισχυτής Άξονα αiSP 22 Τύπου B | Κλάση 200V, 25kW

Αριθμός Εξαρτήματος: A06B-6142-H022 (#H580) ▏Σειρά: αi SP (Διεπαφή Τύπου B2) ▏Μοντέλο: αiSP 22 / AiSP-22 ▏Κλάση Τάσης: Είσοδος 200V ▏Κατάσταση: Καινούργιο Γνήσιο

Επισκόπηση

Το A06B-6142-H022 είναι ένας ενισχυτής άξονα κλάσης 22kW από την πρώτη γενιά της σειράς αi (Alpha i) της FANUC, φέροντας την ονομασία διεπαφής Τύπου B που το τοποθετεί σταθερά στη γενιά CNC 16i/18i/21i των εργαλειομηχανών FANUC. Είναι μια καθαρή μονάδα οδήγησης άξονα — χωρίς κανάλια σερβο, χωρίς συνδυασμένες λειτουργίες άξονα — σχεδιασμένη για τον έλεγχο ενός μόνο κινητήρα άξονα της σειράς αi με την ακρίβεια και την αξιοπιστία που απαιτεί η παραγωγή υψηλής κύκλου.

Η κατανόηση της θέσης αυτής της μονάδας στην ιστορία των ενισχυτών άξονα της FANUC είναι σημαντική πριν από την παραγγελία. Η σειρά αi SP Τύπου B (A06B-6142-xxxx) είναι η παραλλαγή συνδετήρα δεύτερης γενιάς της αρχικής οικογένειας άξονα αi, διαδεχόμενη τον Τύπο A (A06B-6141-xxxx). Και οι δύο είναι ενισχυτές αi πρώτης γενιάς που στοχεύουν σε ελέγχους 16i/18i/21i. Διαφέρουν από τη μεταγενέστερη σειρά αiSP-B (A06B-6220/6222-xxxx), η οποία χρησιμοποιεί επικοινωνία οπτικών ινών FSSB και στοχεύει σε ελέγχους γενιάς 0i-D/30i/31i. Η γνώση της σειράς ελέγχου CNC που είναι εγκατεστημένη στο μηχάνημά σας καθορίζει ποια οικογένεια ισχύει — η σύγχυση των δύο είναι το πιο συνηθισμένο σφάλμα προμήθειας για αυτόν τον αριθμό εξαρτήματος.

Όπως όλες οι μονάδες άξονα της σειράς αi, το A06B-6142-H022 λειτουργεί από τον κοινό δίαυλο DC που παρέχεται από μια συνοδευτική μονάδα τροφοδοσίας αiPS, αντλώντας από τη διορθωμένη και ρυθμισμένη γραμμή DC αντί απευθείας από το τριφασικό δίκτυο AC. Η πλήρης πλακέτα ισχύος και η πλακέτα ελέγχου PCB στεγάζονται σε ένα ενιαίο πλαίσιο plug-in, με κάθε πλακέτα να είναι ανεξάρτητα αντικαταστάσιμη στο πεδίο, εάν χρειαστεί.

Τεχνικές Προδιαγραφές

Σημείωση: Οι ηλεκτρικές προδιαγραφές αναφέρονται στο ισοδύναμο αiSP 22 Τύπου A (A06B-6141-H022) που μοιράζεται την ίδια κλάση ισχύος. Επιβεβαιώστε από την ετικέτα της μονάδας πριν από την εγκατάσταση.

Τύπος A έναντι Τύπου B έναντι Τύπου B2 — Κατανόηση της Διαφοράς Διεπαφής

Ο αριθμός "22" στον κωδικό μοντέλου αναφέρεται στην κλάση ισχύος του κινητήρα άξονα (περιοχή 22kW). Ο κωδικός γράμματος διακρίνει την έκδοση της διεπαφής CNC:

Οι μονάδες Τύπου A και Τύπου B είναι μη εναλλάξιμες χωρίς να επαληθευτεί ότι το υλικολογισμικό CNC υποστηρίζει την παραλλαγή συνδετήρα. Η παράμετρος τύπου ενισχυτή άξονα στο CNC πρέπει να ταιριάζει με τη φυσική μονάδα. Η τοποθέτηση μιας μονάδας Τύπου B αντί μιας Τύπου A μπορεί να απαιτήσει αλλαγή παραμέτρων CNC ακόμη και όταν ο κινητήρας άξονα παραμένει ο ίδιος.

Συμβατοί Κινητήρες Άξονα

Ο ενισχυτής αiSP 22 στοχεύει σε κινητήρες άξονα της σειράς α της FANUC στην περιοχή συνεχούς ισχύος 22kW. Αντιπροσωπευτικοί συμβατοί τύποι κινητήρων περιλαμβάνουν:

Σειρά αiI (Ολοκληρωμένη) στην κλάση 22kW:

• αiI 22/6000 — ολοκληρωμένος κινητήρας άξονα, 22kW συνεχής
• αiI 18/8000 — παραλλαγή 18kW χαμηλότερης ταχύτητας εντός του περιθωρίου εξόδου του ενισχυτή

αiIP (Ενσωματωμένος, τύπου εντός άξονα):

• αiIP 22/8000 — κινητήρας μέσω άξονα ονομαστικής για εφαρμογές υψηλής ταχύτητας

αiIL (Τύπου σε σειρά):

• αiIL 22/6000 — εξωτερικός κινητήρας που οδηγεί μέσω μειωτήρα

Η επιλογή του κινητήρα πρέπει πάντα να επιβεβαιώνεται έναντι του φύλλου προδιαγραφών κινητήρα FANUC για να διασφαλιστεί ότι η συνεχής ζήτηση ρεύματος εμπίπτει στην ονομαστική έξοδο 95A του ενισχυτή. Η ονομασία 22kW αναφέρεται στην τυπική κλάση κινητήρα, όχι σε ένα σκληρό ηλεκτρικό όριο.

Η Αρχιτεκτονική DC Bus — Γιατί το PSM Έχει Σημασία

Το A06B-6142-H022 δεν συνδέεται απευθείας στο δίκτυο AC. Αντλεί από έναν κοινό δίαυλο DC που διανέμεται από μια μονάδα αiPS (Alpha i Power Supply) — τον κοινό ανορθωτή και κόμβο διαχείρισης ενέργειας για όλους τους ενισχυτές σερβο και άξονα στο ντουλάπι. Αυτή η αρχιτεκτονική κοινού διαύλου επιτρέπει στην ενέργεια πέδησης που αναγεννάται από τους κινητήρες που επιβραδύνουν να ρέει πίσω στον δίαυλο και να καταναλώνεται από άλλους άξονες που επιταχύνουν ταυτόχρονα, αντί να σπαταλάται ως θερμότητα.

Κατά την προδιαγραφή ενός αντικαταστάτη PSM για ένα ντουλάπι που περιέχει αυτήν τη μονάδα άξονα, η έξοδος του PSM πρέπει να είναι ονομαστική για να καλύπτει τη συνδυασμένη μέγιστη ζήτηση ρεύματος του ενισχυτή άξονα συν όλους τους ενισχυτές άξονα σερβο στον ίδιο δίαυλο. Ένα PSM υποδιαστασιολογημένο είναι ένα κοινό σφάλμα εγκατάστασης που παράγει συναγερμούς χαμηλής τάσης DC bus κατά τη διάρκεια ταυτόχρονων συμβάντων επιτάχυνσης υψηλού φορτίου — ένα μοτίβο σφάλματος που μπορεί να εκληφθεί ως βλάβη της μονάδας άξονα.

Λειτουργίες Άκαμπτου Σπειρώματος και Προσανατολισμού

Το αiSP 22 υποστηρίζει το πλήρες σύνολο λειτουργιών άξονα της FANUC, συμπεριλαμβανομένων:

• Προσανατολισμός άξονα (στάση σε σταθερό σημείο) — για αυτόματους αλλαγείς εργαλείων και συστήματα παλετών που απαιτούν επαναλήψιμη γωνιακή θέση άξονα
• Άκαμπτο σπείρωμα — συγχρονισμένη παρεμβολή άξονα-προς-άξονα Ζ για κοπή σπειρωμάτων χωρίς πλωτή υποδοχή κοπτικού, διαθέσιμο όταν είναι ενεργοποιημένη η επιλογή CNC
• Περίγραμμα Cs (παρεμβολή άξονα C) — πλήρης έλεγχος βρόχου σερβο του άξονα για σύνθετες εργασίες φρεζαρίσματος/στραντζάρισμα, απαιτεί κατάλληλο κωδικοποιητή κινητήρα άξονα και επιλογή CNC

Και οι τρεις λειτουργίες εξαρτώνται από τον κινητήρα άξονα να είναι εξοπλισμένος με κατάλληλη συσκευή ανάδρασης θέσης (κωδικοποιητής θέσης ή ενσωματωμένος κωδικοποιητής). Το υλικό του ενισχυτή υποστηρίζει όλες τις λειτουργίες· η διαθεσιμότητα στο μηχάνημα εξαρτάται από τις επιλογές λογισμικού CNC που αγοράστηκαν κατά την αρχική εγκατάσταση.

Αντιστοίχιση Αριθμών Εξαρτημάτων

Αποστολή & Logistics

Αποστολή: Οι μονάδες σε στοκ επιβεβαιώνονται και αποστέλλονται εντός 1–2 εργάσιμων ημερών. Πλήρης με πλακέτα ισχύος και πλακέτα ελέγχου άξονα, συσκευασμένη σε αντιστατική προστασία μέσα σε άκαμπτο χαρτοκιβώτιο με επένδυση αφρού.

Μεταφορείς: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Παράδοση: Οι υπηρεσίες express καλύπτουν 220+ χώρες με χρόνο μεταφοράς 24–48 ωρών. Τυπική διεθνής παράδοση 3–7 εργάσιμες ημέρες.

Δασμοί εισαγωγής:Πληρωτέοι από τον αγοραστή σύμφωνα με τους κανονισμούς της χώρας προορισμού. Εμπορικό τιμολόγιο και λίστα συσκευασίας περιλαμβάνονται σε κάθε αποστολή.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η πρακτική διαφορά μεταξύ του A06B-6141-H022 (Τύπος A) και του A06B-6142-H022 (Τύπος B) — μπορούν να αντικαταστήσουν ο ένας τον άλλον; Και οι δύο οδηγούν την ίδια κλάση κινητήρα άξονα της σειράς α 22kW και μοιράζονται την ίδια αρχιτεκτονική DC bus. Η διαφορά είναι ο συνδετήρας και η διεπαφή επικοινωνίας μεταξύ του ενισχυτή άξονα και του ελέγχου CNC. Ο Τύπος A χρησιμοποιεί μια διαμόρφωση συνδετήρα· ο Τύπος B (που ονομάζεται επίσης B2) χρησιμοποιεί μια ενημερωμένη διάταξη που εισήχθη με μεταγενέστερες αναθεωρήσεις 16i/18i. Σε πολλές περιπτώσεις, ένας Τύπος B μπορεί να υποκαταστήσει μια μονάδα Τύπου A, αλλά απαιτεί επαλήθευση ότι η αναθεώρηση του υλικολογισμικού CNC στο μηχάνημα υποστηρίζει τη διεπαφή Τύπου B και ότι η παράμετρος τύπου ενισχυτή άξονα έχει ενημερωθεί αναλόγως. Μια άμεση αντικατάσταση χωρίς επιβεβαίωση παραμέτρων μπορεί να αφήσει τον άξονα χωρίς απόκριση κατά την εκκίνηση.

Ε2: Το μηχάνημά μου χρησιμοποιεί έλεγχο 16i-MB. Είναι το A06B-6142-H022 ο σωστός ενισχυτής άξονα για αυτήν την πλατφόρμα; Η οικογένεια Σειράς 16i είναι ο κύριος στόχος για τη σειρά αi SP Τύπου B, οπότε ναι — το A06B-6142-H022 έχει σχεδιαστεί για αυτήν τη γενιά. Επιβεβαιώστε ελέγχοντας την παράμετρο τύπου ενισχυτή άξονα στο CNC (συνήθως προσβάσιμη μέσω της οθόνης ρύθμισης σερβο/άξονα) και αντιστοιχίζοντάς την με την εγκατεστημένη ή την προοριζόμενη μονάδα. Το 16i-MB μπορεί να εκτελέσει τόσο μονάδες αiSP Τύπου A όσο και Τύπου B ανάλογα με την έκδοση του υλικολογισμικού· η ρύθμιση παραμέτρων σας λέει ποια αναμένεται.

Ε3: Μπορεί αυτός ο ενισχυτής να χρησιμοποιηθεί με έλεγχο FANUC 0i-D ή 30i ως άμεση αντικατάσταση; Όχι — οι οικογένειες 0i-D και 30i/31i χρησιμοποιούν τους νεότερους ενισχυτές της σειράς αiSP-B (A06B-6220/6222-xxxx) που επικοινωνούν μέσω διαύλου οπτικών ινών FSSB. Το A06B-6142-H022 χρησιμοποιεί μια άμεση ψηφιακή διεπαφή που δεν είναι ηλεκτρικά συμβατή με τη δομή του διαύλου FSSB. Εάν αναβαθμίζετε ένα μηχάνημα από ελέγχους 16i σε 30i, ο ενισχυτής άξονα θα πρέπει επίσης να αναβαθμιστεί σε μονάδα αiSP-B — ο ίδιος ο κινητήρας μπορεί συνήθως να παραμείνει εάν είναι εντός της τρέχουσας κλάσης του νέου ενισχυτή.

Ε4: Ποιοι συναγερμοί άξονα συνδέονται συχνότερα με αυτόν τον ενισχυτή και ποια είναι τα πρώτα βήματα όταν εμφανίζεται ένας συναγερμός; Οι πιο συχνοί συναγερμοί πεδίου στο αiSP 22 Τύπου B περιλαμβάνουν AL-01 (υπερθέρμανση κινητήρα), AL-07 (υπέρταση DC bus κατά την επιβράδυνση), AL-09 (υποτάση DC bus) και AL-24 (βλάβη τρανζίστορ εξόδου). Για το AL-07, ελέγξτε την τάση του DC bus κατά την επιβράδυνση του άξονα — αυτός ο συναγερμός συχνά υποδεικνύει ότι η ικανότητα αναγέννησης του αiPS PSM ξεπερνιέται κατά τις γρήγορες στάσεις του άξονα. Η αύξηση της σταθεράς χρόνου επιβράδυνσης του άξονα στις παραμέτρους CNC μειώνει την κορυφαία αναγεννητική ενέργεια και συχνά επιλύει αυτόν τον συναγερμό χωρίς αντικατάσταση υλικού. Για το AL-09, επαληθεύστε την τάση εισόδου δικτύου του PSM και ελέγξτε για χαλαρές συνδέσεις στους ακροδέκτες DC bus μεταξύ του PSM και αυτής της μονάδας.

Ε5: Η μονάδα άξονα ενεργοποιείται χωρίς συναγερμούς, αλλά ο κινητήρας άξονα παράγει αφύσικη δόνηση κατά την κοπή. Είναι αυτό βλάβη ενισχυτή; Η αφύσικη δόνηση του άξονα κατά την κοπή είναι πιο συχνά ένα μηχανικό πρόβλημα ή πρόβλημα παραμέτρων παρά βλάβη υλικού ενισχυτή. Ξεκινήστε ελέγχοντας την ανάδραση του κωδικοποιητή του κινητήρα άξονα — ένα υποβαθμισμένο σήμα κωδικοποιητή θέσης παράγει αστάθεια βρόχου ταχύτητας που εκδηλώνεται ως ακουστική δόνηση ή προβλήματα φινιρίσματος επιφάνειας. Στη συνέχεια, ελέγξτε την παράμετρο κέρδους βρόχου ρεύματος του άξονα (PK1SP και PK2SP στο σύνολο παραμέτρων FANUC): τιμές που έχουν αποκλίνει από την εργοστασιακή ρύθμιση μετά από αρχικοποίηση παραμέτρων — ή λανθασμένες τιμές που εισήχθησαν κατά την αντικατάσταση ενός ενισχυτή άξονα — είναι συχνή αιτία συντονισμού σε συγκεκριμένες ταχύτητες άξονα. Εάν η δόνηση εξαρτάται από την ταχύτητα (χειρότερη σε ορισμένες στροφές), υποδηλώνει έντονα πρόβλημα παραμέτρων αντί για βλάβη του σταδίου εξόδου.
