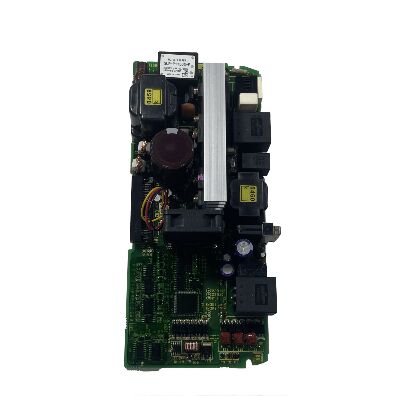

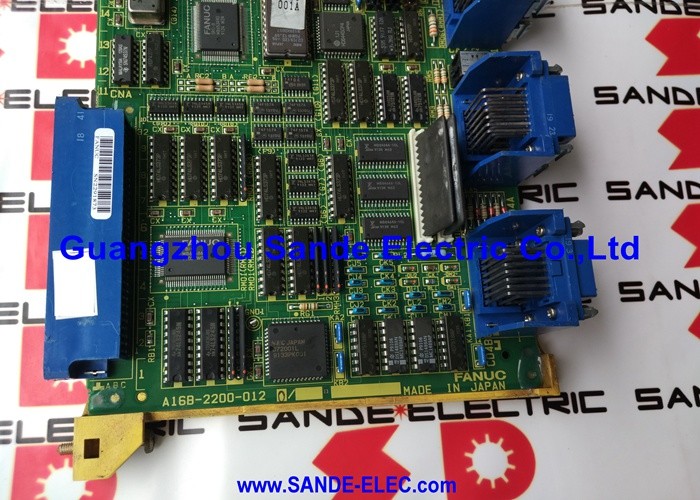

Fanuc A20B-2100-0740 Πίνακας ελέγχου PC A20B21000740 A2OB-21OO-O74O

A20B-2100-0740∙ FANUC αis Σειρά SVM1-160i Ελεγκτικό Πίνακα ∙ 160A Μονόξυλο / A06B-6114-H106 / Πίνακα καλωδίωσης A16B-2203-0662

αis σειρά Ενεργοποιημένο αλφαεργαστήριο για CNC υψηλών επιδόσεων

Η σειρά FANUC αis (Alpha iS) αντιπροσωπεύει μια εξέλιξη της πλατφόρμας servo drive Alpha-i, ειδικά βελτιστοποιημένη για επεξεργασία υψηλής ταχύτητας και υψηλής ακρίβειας.S = υψηλής ταχύτητας ή βελτιωμένης προδιαγραφής) τοποθετεί αυτή τη σειρά πάνω από τις τυπικές μονάδες κίνησης Alpha-i σε εφαρμογές όπου η μέγιστη απόδοση διαμόρφωσης είναι προτεραιότητα.

Οι αis σειράς SVM1 μονάδες (A06B-6114 σειρά) είναι οι μονάδες μονοάξονου servo ενισχυτή για αυτή την πλατφόρμα, που καλύπτουν μια σειρά από τιμές κορυφαίου ρεύματος για διαφορετικές απαιτήσεις κινητήρα άξονα:

Το A20B-2100-0740 είναι το ελεγκτικό PCB για τοSVM1-160i- η παραλλαγή κορυφαίου ρεύματος 160A, η οποία εξυπηρετεί τις πιο βαριές εφαρμογές με έναν άξονα στην γκάμα αis.

Βασικές προδιαγραφές

Ελέγχου PCB και πίνακα καλωδίωσης ∆ερεμβολής λειτουργίες

Το SVM1-160i περιέχει δύο κύρια PCB:

Α20Β-2100-0740 (PCB ελέγχου):Το έξυπνο στρώμα επικοινωνεί με το CNC μέσω FSSB, εκτελεί τον αλγόριθμο ελέγχου ρεύματος HRV, επεξεργάζεται το feedback του κωδικοποιητή και παράγει σήματα κίνησης πύλης για τις συσκευές IGBT.

Α16Β-2203-0662 (καλωδίωση):Το φυσικό στρώμα συνδέσμου. Παρέχει συνδέσεις τερματικού λεωφορείου συνεχούς ρεύματος, συνδέσεις εξόδου τριστάχρονου κινητήρα, συνδέσεις καλωδίων κωδικοποίησης και τη μηχανική διεπαφή με την καλωδίωση του κιβωτίου κίνησης.Μεταφέρει τους αγωγούς 160A.

Ένα ελάττωμα στο A20B-2100-0740 εκδηλώνεται συνήθως ως σφάλματα επικοινωνίας FSSB ή σφάλματα ελέγχου σερβο.Ένα ελάττωμα στην πλακέτα καλωδίωσης A16B-2203-0662 εκδηλώνεται ως έξοδος ισχύος ή συμπτώματα που σχετίζονται με τη σύνδεση.

Σενάρια εφαρμογής

Ελάττωμα πίνακα ελέγχου SVM1-160i:Ένα FANUC αis SVM1-160i (A06B-6114-H106) αναπτύσσει συναγερμό επικοινωνίας FSSB. Ο πίνακας καλωδίωσης και οι συσκευές ισχύος δοκιμάζονται σωστά. Το A20B-2100-0740 προσδιορίζεται ως σφάλμα.Αντικατάσταση αποκαθιστά την επικοινωνία και τον έλεγχο του servo.

Συντήρηση άξονα κέντρου επεξεργασίας βαρέων εργασιών:Ένα μεγάλο οριζόντιο κέντρο επεξεργασίας με βαρύ πίνακα ευρεσιτεχνίας χρησιμοποιεί το SVM1-160i για τον περιστρεφόμενο άξονα του.το A20B-2100-0740 αντικαθίσταται προληπτικά για την πρόληψη της βλάβης του πίνακα ελέγχου κατά την παραγωγή.

Γενικές ερωτήσεις

Ε1: Τι είναι η σειρά αis και πώς διαφέρει από την τυποποιημένη σειρά Alpha-i (αi);

Η σειρά αis (Alpha iS) (αριθμοί σειράς A06B-6114) είναι μια βελτιωμένη έκδοση της πλατφόρμας κίνησης Alpha-i, βελτιστοποιημένη για τις απαιτήσεις επεξεργασίας υψηλής ταχύτητας και υψηλής ακρίβειας του πετρώματος και του καλούπι,αεροδιαστημικήΗ σειρά αis χρησιμοποιεί αναθεωρημένο σχεδιασμό κινητήρα και κίνησης σε σύγκριση με την τυποποιημένη σειρά A06B-6096 (Alpha-i FSSB).Το A20B-2100-0740 είναι ειδικό για τη σειρά αis A06B-6114 και δεν είναι εναλλάξιμο με το A20B-2100-0540 που χρησιμοποιείται στην τυποποιημένη σειρά A06B-6096.

Ε2: Η αντικατάσταση του A20B-2100-0740 απαιτεί αλλαγές στις παραμέτρους του servo;

Οι παραμέτροι του servo (identifier του κινητήρα, τύπος κωδικοποιητή, τιμές κέρδους, όρια ρεύματος) αποθηκεύονται στην κύρια μνήμη παραμέτρων του CNC. Η αντικατάσταση του PCB ελέγχου δεν επηρεάζει τις αποθηκευμένες τιμές.Μετά την τοποθέτηση του ανταλλακτικού A20B-2100-0740, το CNC αποκαθιστά την επικοινωνία FSSB και εφαρμόζει τις υπάρχουσες παραμέτρους στο νέο πίνακα.

Ε3: Ποια μέτρα ασφαλείας εκφόρτωσης εφαρμόζονται πριν από την επεξεργασία του A20B-2100-0740 στο εσωτερικό του SVM1-160i;

Το SVM1-160i έχει μια σημαντικά μεγαλύτερη τράπεζα πυκνωτών λεωφορείου συνεχούς ρεύματος από τις μικρότερες παραλλαγές SVM1, λόγω της βαθμολογίας του 160A. Περισσότερη αποθηκευμένη ενέργεια σημαίνει μεγαλύτερο απαιτούμενο χρόνο εκφόρτισης μετά την αφαίρεση ισχύος εναλλασσόμενου ρεύματος.Πάντα να ακολουθείτε το χρόνο αναμονής που καθορίζεται στο εγχειρίδιο συντήρησης της σειράς αis πριν ανοίξετε τη μονάδα- Ελέγξτε την εκκένωση με ένα βαθμολογημένο βολτμέτρο συνεχούς ρεύματος.

Ε4: Είναι το A20B-2100-0741 (backboard) το ίδιο με το A16B-2203-0662;

Η A20B-2100-0741 αναφέρεται ως "Servo Drive Backboard Circuit Board" ∙ ένα σχετικό συστατικό καλωδίωσης/backboard στην οικογένεια αis SVM1.Το εγχειρίδιο συντήρησης FANUC αis προσδιορίζει ειδικά την A16B-2203-0662 ως την πλακέτα καλωδίωσης για το SVM1-160i (A06B-6114-H106)Και οι δύο εξυπηρετούν τη λειτουργία φυσικού συνδέσμου και σύνδεσης υψηλού ρεύματος, αλλά επιβεβαιώνουν από την τεκμηρίωση του κινητήρα ποια συγκεκριμένη πλακέτα ισχύει για την εγκατεστημένη μονάδα.

Ε5: Μπορεί η A20B-2100-0740 να χρησιμοποιηθεί στο SVM1-360i (A06B-6114-H109);

Ο αριθμός SVM1-360i χρησιμοποιεί διαφορετικό πίνακα ελέγχου (A20B-2100-0830) και διαφορετικό πίνακα καλωδίωσης (A16B-2203-0625).Η τιμή κορυφικού ρεύματος 360A απαιτεί διαφορετικό υλικό κλιμάκωσης ροής ανάδρασης και διεπαφής κίνησης πύλης σε σύγκριση με το 160A SVM1-160iΟι εν λόγω πίνακες χειρισμού χρησιμοποιούνται για ειδικές τιμές ρεύματος εντός της οικογένειας αis SVM1 και δεν μπορούν να ανταλλάσσονται μεταξύ των μοντέλων.
