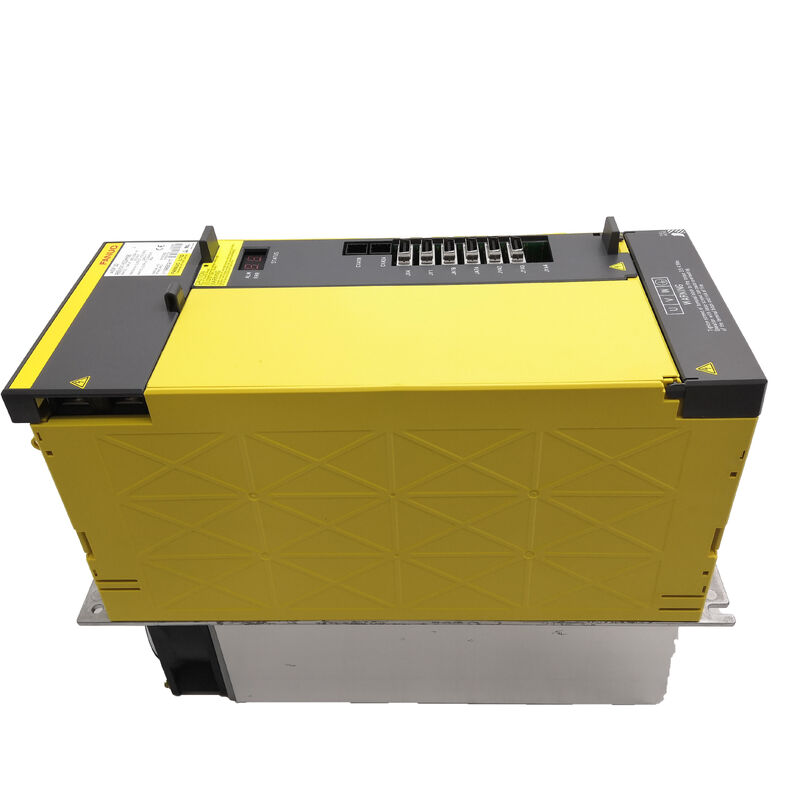

FANUC A06B-6141-H022 — αiSP 22 Type A Spindle Amplifier Module | 200V, 95A, 25.2kW

Αριθμός εξαρτήματος: A06B-6141-H022 (#H580) ▏Σειρά: αi SP Type A ▏Μοντέλο: αiSP 22 / AiSP-22 ▏Κατηγορία τάσης: Είσοδος 200V ▏Κατάσταση: Καινούργιο Γνήσιο

Τι είναι αυτή η μονάδα και ποιος τη χρειάζεται

Όταν ένας συναγερμός ατράκτου διακόπτει τη λειτουργία ενός κέντρου κατεργασίας που λειτουργεί με έλεγχο FANUC 16i, 18i ή 21i, το A06B-6141-H022 είναι ένα από τα πιο συχνά απαιτούμενα ανταλλακτικά σε αυτή τη γενιά ελέγχου. Είναι η παραλλαγή διεπαφής Type A του ενισχυτή ατράκτου αiSP 22 της FANUC — μια μονάδα που ελέγχει έναν μόνο κινητήρα ατράκτου της σειράς αi στην κατηγορία συνεχούς ισχύος 22kW, αντλώντας από την κοινόχρηστη γραμμή DC αiPS του θαλάμου και παρέχοντας ρυθμιζόμενο τριφασικό AC στον κινητήρα ατράκτου.

Η ονομασία "Type A" δεν είναι βαθμός ποιότητας — αναφέρεται συγκεκριμένα στη φυσική σύνδεση και τη μορφή της διεπαφής επικοινωνίας μεταξύ του ενισχυτή και του CNC. Το Type A ήταν η αρχική διεπαφή που χρησιμοποιήθηκε στην πρώτη έκδοση της σειράς αi, και παραμένει η σωστή προδιαγραφή για μια μεγάλη εγκατεστημένη βάση εργαλειομηχανών της γενιάς 16i/18i που εξακολουθούν να παράγονται παγκοσμίως. Ο διάδοχός του για την ίδια γενιά CNC — η παραλλαγή Type B / B2 (A06B-6142-H022) — χρησιμοποιεί μια ενημερωμένη διάταξη συνδετήρων και μπορεί να απαιτεί προσαρμογή παραμέτρων CNC κατά την αντικατάσταση. Για μηχανές που παραδόθηκαν με μονάδα Type A, η προμήθεια του A06B-6141-H022 απευθείας είναι η ασφαλέστερη διαδρομή για μια αποκατάσταση όπως-για-όπως.

Τεχνικές Προδιαγραφές

Η οικογένεια αiSP 22 — Type A, Type B και το νεότερο αiSP-B: Ποια είναι η διαφορά;

Τρεις ξεχωριστοί αριθμοί εξαρτημάτων περιγράφουν έναν ενισχυτή ατράκτου FANUC αi 22kW, και η σύγχυσή τους είναι το πιο δαπανηρό λάθος προμήθειας σε αυτήν την κατηγορία. Ο παρακάτω πίνακας διευκρινίζει τις διαφορές:

Τα A06B-6141-H022 και A06B-6142-H022 μπορούν μερικές φορές να αντικαταστήσουν το ένα το άλλο εντός της ίδιας γενιάς CNC, αλλά μόνο αφού επιβεβαιωθεί ότι η αναθεώρηση του firmware του CNC υποστηρίζει την παραλλαγή συνδετήρα και ότι η παράμετρος τύπου ενισχυτή ατράκτου έχει ενημερωθεί. Το A06B-6220-H022 είναι μια εντελώς διαφορετική ηλεκτρική αρχιτεκτονική και δεν πρέπει ποτέ να παραγγέλλεται ως αντικατάσταση για μηχανή 16i/18i χωρίς πλήρη αναβάθμιση CNC.

Συμβατοί κινητήρες ατράκτου

Το αiSP 22 Type A είναι βαθμονομημένο για κινητήρες ατράκτου της σειράς α της FANUC στην κατηγορία ισχύος 22kW. Η ονομαστική έξοδος 95A του καλύπτει τις ακόλουθες οικογένειες κινητήρων:

αiI — Ενσωματωμένοι κινητήρες ατράκτου

• αiI 22/6000 — 22kW, 6.000 σ.α.λ. ο κύριος ταιριαστός κινητήρας για αυτόν τον ενισχυτή
• αiI 18/8000 — 18kW στις 8.000 σ.α.λ. εντός του περιθωρίου εξόδου του ενισχυτή

αiIP — Ενσωματωμένος τύπος εντός ατράκτου

• αiIP 22/8000 — κινητήρας άμεσης κίνησης μέσω ατράκτου για κέντρα κατεργασίας υψηλής ταχύτητας

αiIL — Εν σειρά (εξωτερικός) τύπος

• αiIL 22/6000 — κινητήρας που κινεί την άτρακτο μέσω κιβωτίου ταχυτήτων ή μείωσης ιμάντα

Όλες οι επιλογές κινητήρων πρέπει να διασταυρώνονται με την συνεχή κατανάλωση ρεύματος του κινητήρα σε ονομαστικό φορτίο για να διασφαλιστεί ότι παραμένει εντός του ορίου εξόδου 95A. Η ονομαστική ισχύς σε kW είναι μια ονομαστική κατηγορία ισχύος, όχι ένα εγγυημένο όριο συμβατότητας — επαληθεύετε πάντα από το φύλλο προδιαγραφών του κινητήρα.

Αρχιτεκτονική κοινόχρηστης γραμμής DC: Επιπτώσεις για ολόκληρο τον θάλαμο

Το A06B-6141-H022 δεν διορθώνει τη δική του παροχή δικτύου. Λαμβάνει ρυθμιζόμενη ισχύ DC από τη μονάδα τροφοδοσίας αiPS, η οποία λειτουργεί ως ο κεντρικός ανορθωτής και διαχειριστής ενέργειας για ολόκληρη τη στοίβα ενισχυτών στον θάλαμο. Αυτή η κοινόχρηστη αρχιτεκτονική έχει δύο πρακτικές συνέπειες που αξίζει να κατανοήσετε:

Κοινή χρήση αναγεννητικής ενέργειας. Όταν η άτρακτος επιβραδύνει γρήγορα, παράγει αντίστροφο ΗΜΕ που τροφοδοτεί ενέργεια πίσω στη γραμμή DC. Αντί να καίει αυτή την ενέργεια σε αντίσταση, το αiPS την αναδιανέμει σε άλλες μονάδες που καταναλώνουν ταυτόχρονα ισχύ — για παράδειγμα, άξονες σερβοκινητήρων που επιταχύνουν. Αυτό μειώνει το συνολικό φορτίο θερμότητας του θαλάμου και μειώνει την κατανάλωση ηλεκτρικής ενέργειας κατά τη διάρκεια παραγωγής υψηλού κύκλου.

Η μέτρηση του μεγέθους του PSM είναι κρίσιμη. Εάν αντικατασταθεί το αiPS ή εάν προστεθούν επιπλέον άξονες στον θάλαμο, η ονομαστική συνεχής έξοδος του PSM πρέπει να καλύπτει τη συνδυασμένη μέγιστη ζήτηση της μονάδας ατράκτου συν όλων των μονάδων σερβοκινητήρων ταυτόχρονα. Ένα PSM με ανεπαρκή ισχύ παράγει συναγερμούς χαμηλής τάσης DC κατά τις στιγμές μέγιστης ζήτησης — ένα σύμπτωμα που μερικές φορές διαγιγνώσκεται λανθασμένα ως αποτυχημένη μονάδα ατράκτου.

Λειτουργίες ατράκτου: Προσανατολισμός, Άκαμπτο χτύπημα, Περίγραμμα Cs

Πέρα από τον βασικό έλεγχο ταχύτητας, το αiSP 22 Type A υποστηρίζει το πλήρες σύνολο λειτουργιών ατράκτου της FANUC:

Προσανατολισμός ατράκτου φέρνει την άτρακτο σε ακριβή γωνιακή στάση — απαραίτητο για αυτόματους εναλλάκτες εργαλείων, ευθυγράμμιση παλετών και οποιαδήποτε λειτουργία όπου η άτρακτος πρέπει να σταματήσει σε καθορισμένη περιστροφική θέση. Η ακρίβεια της θέσης στάσης εξαρτάται από την ανάλυση του κωδικοποιητή θέσης που είναι εγκατεστημένος στον κινητήρα ατράκτου.

Άκαμπτο χτύπημα συγχρονίζει την περιστροφή της ατράκτου με την τροφοδοσία του άξονα Ζ για να κόψει σπειρώματα χωρίς στήριγμα πατήματος ελεύθερης κίνησης, βελτιώνοντας την ακρίβεια των σπειρωμάτων και επιτρέποντας το χτύπημα σε υψηλότερες ταχύτητες. Αυτή η λειτουργία απαιτεί την επιλογή λογισμικού άκαμπτου χτυπήματος του CNC και έναν κινητήρα ατράκτου εξοπλισμένο με κατάλληλο κωδικοποιητή.

Περίγραμμα Cs θέτει την άτρακτο υπό πλήρη έλεγχο θέσης κλειστού βρόχου, επιτρέποντας τον προγραμματισμό της ως περιστροφικός άξονας C για εργασίες φρεζαρίσματος σε κέντρο τόρνου. Αυτό απαιτεί κωδικοποιητή ατράκτου υψηλής ανάλυσης και την αντίστοιχη επιλογή λογισμικού CNC.

Και οι τρεις υποστηρίζονται από υλικό από αυτόν τον ενισχυτή. Η διαθεσιμότητά τους σε μια δεδομένη μηχανή εξαρτάται αποκλειστικά από τις επιλογές λογισμικού CNC που αγοράστηκαν κατά την αρχική θέση σε λειτουργία.

Αναφορά κοινών κωδικών συναγερμού

Για το AL-07 ειδικότερα: πριν αντικαταστήσετε τον ενισχυτή, δοκιμάστε να αυξήσετε τη σταθερά χρόνου επιβράδυνσης της ατράκτου στις παραμέτρους του CNC. Οι γρήγορες στάσεις ατράκτου σε ατράκτους μεγάλης αδράνειας παράγουν συχνά συναγερμούς υπέρτασης γραμμής που είναι πλήρως διορθώσιμοι με παραμέτρους χωρίς παρεμβάσεις υλικού.

Αντιστοίχιση αριθμών εξαρτημάτων

Αποστολή & Logistics

Αποστολή: Οι μονάδες σε απόθεμα αποστέλλονται εντός 1–2 εργάσιμων ημερών από την επιβεβαίωση της παραγγελίας. Κάθε μονάδα περιλαμβάνει την πλήρη πλακέτα ισχύος και την πλακέτα ελέγχου, συσκευασμένη σε αντιστατικό περιτύλιγμα μέσα σε άκαμπτο χαρτοκιβώτιο με επένδυση αφρού.

Μεταφορείς: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — μεταφορέας που ταιριάζει με τον προορισμό και τον επείγοντα χαρακτήρα.

Διαμετακόμιση: Οι υπηρεσίες express παραδίδουν σε 220+ χώρες εντός 24–48 ωρών. Τυπική διεθνής διαμετακόμιση 3–7 εργάσιμες ημέρες.

Τελωνεία: Εμπορικό τιμολόγιο και λίστα συσκευασίας παρέχονται με κάθε αποστολή. Οι εισαγωγικοί δασμοί και φόροι είναι ευθύνη του αγοραστή σύμφωνα με τους κανονισμούς της χώρας εισαγωγής.

Συχνές Ερωτήσεις

Ε1: Η μηχανή μου έχει έναν ενισχυτή ατράκτου Type B (A06B-6142-H022) που έχει υποστεί βλάβη. Μπορώ να τοποθετήσω έναν Type A (A06B-6141-H022) ως υποκατάστατο; Στην ίδια γενιά CNC (16i/18i/21i), οι ενισχυτές αiSP 22 Type A και Type B οδηγούν τους ίδιους κινητήρες με τις ίδιες ονομαστικές ισχύος. Εάν ένας Type A μπορεί να αντικαταστήσει έναν Type B εξαρτάται από το εάν η αναθεώρηση του firmware του CNC υποστηρίζει την παραλλαγή συνδετήρα Type A και εάν η παράμετρος τύπου ενισχυτή ατράκτου στο CNC μπορεί να επαναδιαμορφωθεί για να την αποδεχτεί. Σε μεταγενέστερες αναθεωρήσεις 16i/18i που παραδόθηκαν με Type B ως στάνταρ, μια αντικατάσταση Type A μπορεί να λειτουργήσει αλλά απαιτεί προσαρμογή παραμέτρων — δεν πρέπει να επιχειρηθεί ως τυφλή αλλαγή. Επικοινωνήστε με έναν ενοποιητή FANUC ή ελέγξτε την τεκμηρίωση του firmware του CNC πριν προχωρήσετε.

Ε2: Ποια μονάδα τροφοδοσίας αiPS πρέπει να συνδυαστεί με το A06B-6141-H022 σε ένα τυπικό κέντρο κατεργασίας τριών αξόνων; Το αiPS πρέπει να έχει ονομαστική ισχύ για να παρέχει τη συνδυασμένη μέγιστη ζήτηση ρεύματος της μονάδας ατράκτου συν όλων των αξόνων σερβοκινητήρων ταυτόχρονα. Για ένα τυπικό VMC τριών αξόνων με αυτήν τη μονάδα ατράκτου παράλληλα με σερβοκινητήρες κατηγορίας 20A, οι επιλογές αiPS 30 ή αiPS 45 είναι συνηθισμένες — αλλά η ακριβής επιλογή εξαρτάται από τη διαμόρφωση του κινητήρα σερβοκινητήρα. Η FANUC παρέχει μια μέθοδο υπολογισμού φορτίου στην περιγραφή του ενισχυτή (B-65282) που λαμβάνει υπόψη το συνεχές ρεύμα του κινητήρα, τον κύκλο λειτουργίας και τη λειτουργία ταυτόχρονων αξόνων. Ολοκληρώστε πάντα αυτόν τον υπολογισμό αντί να εκτιμάτε, ειδικά κατά την αντικατάσταση ενός PSM παράλληλα με αυτήν τη μονάδα ατράκτου.

Ε3: Μετά την τοποθέτηση ενός αντικαταστάτη A06B-6141-H022, το CNC εμφανίζει SP9001 (άτρακτος όχι έτοιμη). Ποιες είναι οι πιο πιθανές αιτίες; Το SP9001 υποδεικνύει ότι ο ενισχυτής ατράκτου δεν στέλνει το σήμα ετοιμότητας στο CNC. Μετά από μια αλλαγή μονάδας, αυτό συμβαίνει συχνότερα επειδή: (1) η παράμετρος τύπου ενισχυτή ατράκτου στο CNC εξακολουθεί να αναφέρεται στην παλιά μονάδα — εκτελέστε τη διαδικασία αρχικοποίησης ατράκτου από την οθόνη ρύθμισης σερβοκινητήρα/ατράκτου του CNC. (2) η τάση ελέγχου 24V DC στη νέα μονάδα δεν έχει εγκατασταθεί σωστά — ελέγξτε τον συνδετήρα ελέγχου ισχύος CX2A. (3) υπάρχει χαλαρός ή ακατάλληλα τοποθετημένος συνδετήρας μεταξύ του CNC και της διεπαφής του ενισχυτή ατράκτου — ελέγξτε όλες τις θέσεις συνδετήρων JY και JX. Εάν ο συναγερμός παραμένει μετά την επαλήθευση και των τριών, ελέγξτε την τάση της γραμμής DC για να επιβεβαιώσετε ότι το αiPS παρέχει ρυθμιζόμενη DC στη νέα μονάδα.

Ε4: Η άτρακτος της μηχανής έτρεχε προηγουμένως με μέγιστο 8.000 σ.α.λ. Μετά την αντικατάσταση του ενισχυτή, η μέγιστη ταχύτητα περιορίζεται σε 4.500 σ.α.λ. Τι άλλαξε; Η μέγιστη ταχύτητα ατράκτου περιορίζεται συνήθως από μία από τις τρεις παραμέτρους: την ονομαστική μέγιστη ταχύτητα του κινητήρα ατράκτου, το όριο συχνότητας εξόδου του ενισχυτή ή την παράμετρο ορίου ταχύτητας ατράκτου του CNC (συνήθως παράμετρος No. 3741 ή ισοδύναμη ανάλογα με τη σειρά ελέγχου). Μετά από μια αντικατάσταση μονάδας, εάν πραγματοποιήθηκε η αρχικοποίηση της ατράκτου, το CNC μπορεί να έχει αναπληρώσει ορισμένες παραμέτρους ατράκτου από προεπιλεγμένες τιμές που διαφέρουν από τις ρυθμίσεις ειδικά για τη μηχανή. Συγκρίνετε το τρέχον σύνολο παραμέτρων ατράκτου με το αντίγραφο ασφαλείας των αρχικών παραμέτρων της μηχανής — η παράμετρος ορίου μέγιστης ταχύτητας στο CNC είναι η πιο πιθανή υποψήφια για να έχει επαναφερθεί σε χαμηλότερη προεπιλεγμένη τιμή.

Ε5: Είναι ασφαλές να λειτουργεί αυτός ο ενισχυτής με την πόρτα του θαλάμου ανοιχτή κατά την αρχική θέση σε λειτουργία και δοκιμή; Η γραμμή DC μέσα στη στοίβα ενισχυτών αi λειτουργεί περίπου στα 283–339V DC υπό κανονικές συνθήκες — μια θανατηφόρα τάση. Επιπλέον, οι πυκνωτές της γραμμής διατηρούν αυτή τη φόρτιση για αρκετά λεπτά μετά την αφαίρεση της κύριας τροφοδοσίας αiPS. Ένα LED ένδειξης φόρτισης στο PSM υποδεικνύει πότε η γραμμή έχει εκφορτιστεί σε ασφαλές επίπεδο. Η λειτουργία με την πόρτα ανοιχτή κατά τη θέση σε λειτουργία είναι μερικές φορές απαραίτητη για την παρακολούθηση των LED ενδείξεων, αλλά όλες οι εργασίες κοντά στους ακροδέκτες της γραμμής DC, η εισαγωγή συνδετήρων και η ρύθμιση καλωδίων πρέπει να εκτελούνται με την κύρια τροφοδοσία πλήρως αποσυνδεδεμένη και το LED φόρτισης να είναι σβηστό. Η δοκιμή με μερική ισχύ (μόνο ισχύς ελέγχου, απομονωμένο κύκλωμα ισχύος) είναι η ασφαλέστερη προσέγγιση κατά τον έλεγχο της επικοινωνίας και της αρχικοποίησης παραμέτρων πριν από την εκτέλεση λειτουργιών κινητήρα πλήρους ισχύος.
