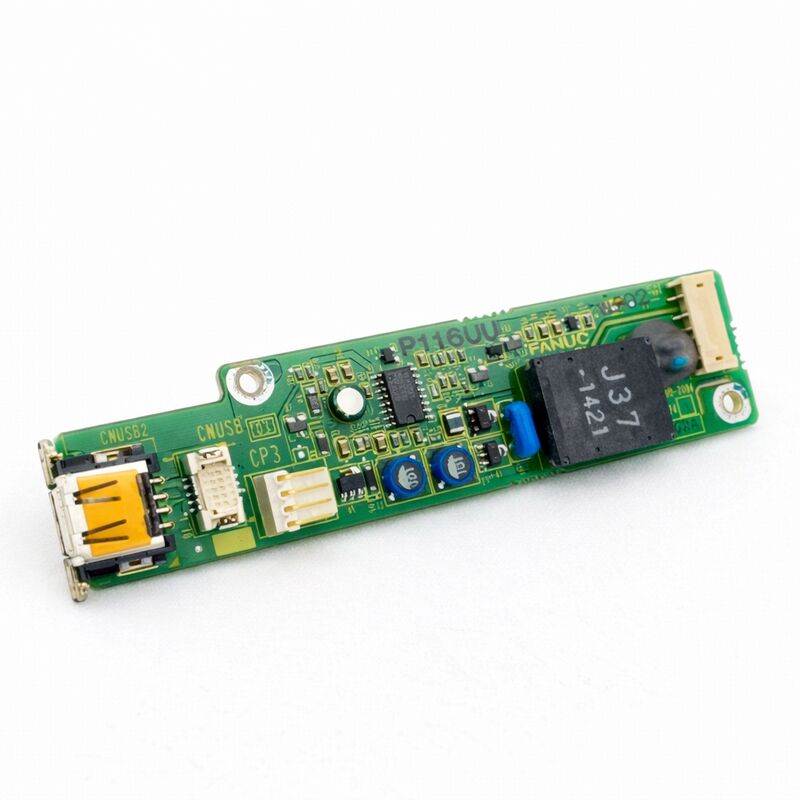

Χρησιμοποιημένο FANUC A20B-2004-0241 A20B20040241 A2OB-2OO4-O241

FANUC A20B-2004-0241 | Πλακέτα Ελέγχου CNC — Σειρά A20B-2004, Πλακέτα Ελέγχου Βιομηχανικού Αυτοματισμού FANUC, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A20B-2004-0241 ανήκει στην οικογένεια πλακετών A20B-2004 — μια σειρά από πλακέτες FANUC που καταλαμβάνουν το επίπεδο I/O του πίνακα χειριστή και της διεπαφής ελέγχου στην αρχιτεκτονική CNC της FANUC.

Η οικογένεια A20B-2004 συνδέεται στενά με τη μονάδα σύνδεσης του πίνακα χειριστή και τη λειτουργία διεπαφής I/O σε πολλαπλές γενιές CNC της FANUC: οι πλακέτες αυτής της σειράς διαχειρίζονται την ηλεκτρική γέφυρα μεταξύ των φυσικών κουμπιών, διακοπτών, ενδεικτικών λαμπτήρων, χειροτροχών και κυκλωμάτων διακοπής έκτακτης ανάγκης στην κονσόλα χειριστή του εργαλειομηχανής και το εσωτερικό σύστημα ψηφιακού I/O του CNC.

Η οικογένεια A20B-2004 περιλαμβάνει διάφορες διακριτές λειτουργικές παραλλαγές. Οι παραλλαγές -0690 και -0691 είναι επιβεβαιωμένες πλακέτες I/O πίνακα χειριστή.

Οι παραλλαγές -0740 και σχετικές είναι περαιτέρω διαμορφώσεις I/O πίνακα χειριστή.

Η -0241 κατέχει μια θέση εντός αυτής της οικογένειας ως πλακέτα ελέγχου που εξυπηρετεί τη συγκεκριμένη διαμόρφωση της διεπαφής πίνακα χειριστή FANUC ή του I/O ελέγχου για την οποία σχεδιάστηκε — μια πλακέτα στην οποία βασίζονται οι εγκαταστάσεις παραγωγής για τη διατήρηση της σύνδεσης χειριστή-μηχανής στα εργαλειομηχανήματα που ελέγχονται από FANUC.

Στο ευρύτερο πλαίσιο της συντήρησης CNC της FANUC, οι πλακέτες της σειράς A20B-2004 αντιπροσωπεύουν μια σημαντική κατηγορία επειδή βρίσκονται στην άμεση ανθρώπινη διεπαφή με τη μηχανή.

Μια ελαττωματική πλακέτα I/O πίνακα χειριστή δεν σταματά τη λειτουργία των συστημάτων κινητήρα και σερβομηχανισμών της μηχανής, αλλά εμποδίζει τον χειριστή να ελέγχει τη μηχανή με τον κανονικό τρόπο — εκκίνηση κύκλων, ρύθμιση ρυθμών τροφοδοσίας, μετακίνηση αξόνων, απόκριση σε συναγερμούς, ή στις πιο σοβαρές περιπτώσεις, ενεργοποίηση της διακοπής έκτακτης ανάγκης μέσω του πίνακα.

Αυτός ο συνδυασμός μη κρίσιμης για τη βασική λειτουργία αλλά κρίσιμης για τη χρηστικότητα καθιστά αυτές τις πλακέτες έναν κοινό στόχο συντήρησης.

Βασικές Προδιαγραφές

Η Οικογένεια A20B-2004 — I/O Πίνακα Χειριστή στην Αρχιτεκτονική της FANUC

Τα συστήματα CNC της σειράς i της FANUC (Σειρές 16i, 18i, 21i, 0i και σχετικές) χρησιμοποιούν τον σειριακό δίαυλο I/O Link για την επικοινωνία μεταξύ της κύριας μονάδας ελέγχου του CNC και των εξωτερικών συσκευών I/O — συμπεριλαμβανομένης της μονάδας σύνδεσης του πίνακα χειριστή.

Αυτή η προσέγγιση σειριακού διαύλου αντικατέστησε την παλαιότερη παράλληλη καλωδίωση που χρησιμοποιήθηκε σε προηγούμενες γενιές FANUC, όπου κάθε σήμα I/O απαιτούσε το δικό του μεμονωμένο καλώδιο από το CNC στον πίνακα χειριστή.

Το I/O Link μεταφέρει όλα τα σήματα εισόδου και εξόδου του πίνακα μέσω ενός μικρού αριθμού καλωδίων, απλοποιώντας δραματικά την καλωδίωση, ενώ προσθέτει την απαίτηση ο πίνακας χειριστή να περιέχει πλακέτες I/O ικανές να μεταφράζουν μεταξύ των σειριακών δεδομένων I/O Link και των φυσικών σημάτων κουμπιών/λαμπτήρων.

Οι πλακέτες της σειράς A20B-2004 έχουν σχεδιαστεί για να λειτουργούν εντός αυτής της αρχιτεκτονικής — λαμβάνοντας σειριακά δεδομένα I/O Link από το CNC, αποκωδικοποιώντας τα για να ενεργοποιήσουν τα κατάλληλα σήματα εξόδου (ενδεικτικοί λαμπτήρες, ρελέ εξόδου) και κωδικοποιώντας τα φυσικά σήματα εισόδου (καταστάσεις κουμπιών, θέσεις διακοπτών, παλμοί MPG) για να σταλούν πίσω στο CNC μέσω του I/O Link.

Αυτή η αμφίδρομη λειτουργία μετάφρασης είναι θεμελιώδης για τη λειτουργία του πίνακα χειριστή στο περιβάλλον CNC της σειράς i.

Τι Ελαττώνεται στις Πλακέτες της Σειράς A20B-2004 — και Γιατί

Τα μοτίβα βλαβών των πλακετών I/O πίνακα χειριστή διαμορφώνονται από τη θέση τους στο περιβάλλον της μηχανής.

Η κονσόλα χειριστή είναι το πιο προσβάσιμο από τον άνθρωπο μέρος της μηχανής — ανοίγει για συντήρηση, υπόκειται σε εισχώρηση μόλυνσης από ψυκτικό υγρό από τον χώρο εργασίας της μηχανής, εκτίθεται σε δονήσεις από τους κινούμενους άξονες της μηχανής και σε ορισμένες εγκαταστάσεις, σε ζώνες σχετικά υψηλής θερμοκρασίας περιβάλλοντος.

Αυτοί οι περιβαλλοντικοί παράγοντες παράγουν συγκεκριμένους τρόπους βλάβης:

Βλάβες που προκαλούνται από μόλυνση: Ομίχλη ψυκτικού υγρού και μεταλλική σκόνη που εισέρχονται στο περίβλημα του πίνακα χειριστή εναποτίθενται στην επιφάνεια της πλακέτας κατά τη διάρκεια ετών λειτουργίας.

Αυτές οι εναποθέσεις δημιουργούν μονοπάτια διαρροής μεταξύ των γραμμών σήματος εισόδου, προκαλώντας ψευδείς καταστάσεις κουμπιών ή κολλημένες εισόδους — το CNC λαμβάνει σήματα πατήματος κουμπιών από κουμπιά που κανείς δεν έχει πατήσει, ή αποτυγχάνει να λάβει σήματα από κουμπιά που πατιούνται.

Ο καθαρισμός της πλακέτας με διαλύτη ηλεκτρονικών βαθμού επιλύει ήπιες περιπτώσεις. σοβαρή μόλυνση μπορεί να απαιτήσει αντικατάσταση της πλακέτας.

Φθορά και διάβρωση συνδετήρων: Οι συνδετήρες καλωδίων κορδέλας και οι συνδετήρες ακμών κάρτας στις πλακέτες I/O πίνακα χειριστή υφίστανται περισσότερους κύκλους εισαγωγής/εξαγωγής από τις περισσότερες άλλες πλακέτες CNC, επειδή ο πίνακας προσπελαύνεται συχνότερα για συντήρηση.

Φθαρμένοι ή διαβρωμένοι ακροδέκτες συνδετήρων παράγουν διακοπτόμενα σήματα I/O — η δυσκολότερη κατηγορία βλάβης για διάγνωση επειδή τα συμπτώματα εμφανίζονται και εξαφανίζονται χωρίς μοτίβο.

Βλάβη IC οδηγού εξόδου: Κάθε λαμπτήρας ή κύκλωμα εξόδου στην πλακέτα οδηγείται από ένα IC που παρέχει τη σωστή τάση και ρεύμα για τον ενδεικτικό λαμπτήρα.

Αυτοί οι οδηγοί μπορούν να βλάβουν ανοιχτά (ο λαμπτήρας δεν ανάβει ποτέ) ή να βλάβουν κλειστά (ο λαμπτήρας είναι πάντα αναμμένος) και μπορούν επίσης να βλάβουν με τρόπους που καταστρέφουν τον ίδιο τον λαμπτήρα.

Όταν τα LED άρχισαν να αντικαθιστούν τους λαμπτήρες πυράκτωσης στους πίνακες χειριστή FANUC, οι απαιτήσεις ρεύματος του οδηγού άλλαξαν — η χρήση λάθος τύπου λαμπτήρα σε μια πλακέτα σχεδιασμένη για τον άλλο τύπο μπορεί να καταπονήσει το IC του οδηγού.

Ζημιά ESD: Τα κουμπιά και οι διακόπτες στην επιφάνεια του πίνακα χειριστή είναι πιθανά σημεία εισόδου στατικού ηλεκτρισμού από χειριστές που έχουν συσσωρεύσει φορτίο περπατώντας σε ορισμένα υλικά δαπέδου.

Εάν η διαδρομή προστασίας από στατικό ηλεκτρισμό του πίνακα είναι ελλιπής, το ESD μπορεί να φτάσει στα κυκλώματα εισόδου της πλακέτας A20B-2004 — προκαλώντας είτε άμεση βλάβη είτε λανθάνουσα ζημιά που υποβαθμίζεται με την πάροδο του χρόνου.

Σκέψεις Συντήρησης και Αντικατάστασης

Όταν η A20B-2004-0241 αναγνωρίζεται ως η πηγή βλάβης σε μια έρευνα I/O πίνακα χειριστή, η διαδικασία αντικατάστασης είναι γενικά απλή επειδή αυτός ο τύπος πλακέτας δεν αποθηκεύει δεδομένα μηχανής CNC:

Δεν απαιτείται εφεδρική αντιγραφή δεδομένων: Σε αντίθεση με τις κύριες πλακέτες CPU ή τις μονάδες μνήμης, οι πλακέτες I/O πίνακα χειριστή δεν αποθηκεύουν παραμέτρους μηχανής, προγράμματα ή δεδομένα διαμόρφωσης. Η αντικατάσταση είναι μια διαδικασία μόνο υλικού.

Επαληθεύστε τη σωστή παραλλαγή: Η σειρά A20B-2004 περιέχει πολλαπλές παραλλαγές (-0241, -0690, -0691, -0740 και άλλες) που εξυπηρετούν διαφορετικές διαμορφώσεις πίνακα και αριθμούς σημείων I/O.

Η ακριβής αντικατάσταση πρέπει να ταιριάζει με τον αριθμό εξαρτήματος της εγκατεστημένης πλακέτας. Οι πλακέτες εντός αυτής της οικογένειας δεν είναι λειτουργικά εναλλάξιμες — μια πλακέτα σχεδιασμένη για μια διαμόρφωση πίνακα δεν θα διασυνδεθεί σωστά με την καλωδίωση ενός διαφορετικού πίνακα, ακόμη και αν ταιριάζει φυσικά στον ίδιο χώρο.

Επαλήθευση μετά την εγκατάσταση: Μετά την εγκατάσταση της αντικατάστασης A20B-2004-0241, επαληθεύστε όλες τις λειτουργίες του πίνακα ξεχωριστά: κάθε κουμπί παράγει το σωστό σήμα εισόδου PMC (ορατό στην οθόνη διάγνωσης PMC), κάθε ενδεικτικός λαμπτήρας ανάβει σωστά όταν διατάσσεται, ο χειροτροχός MPG (εάν είναι συνδεδεμένος σε αυτήν την πλακέτα) παράγει κίνηση άξονα στη σωστή κατεύθυνση και βήμα, και η λειτουργία διακοπής έκτακτης ανάγκης λειτουργεί σωστά μέσω της διαδρομής του κυκλώματος ασφαλείας.

Συχνές Ερωτήσεις

Ε1: Τα κουμπιά του πίνακα χειριστή έχουν σταματήσει να ανταποκρίνονται, αλλά ο αυτόματος κύκλος της μηχανής συνεχίζεται. Υποδεικνύει αυτό την A20B-2004-0241;

Ναι, αυτό το μοτίβο συμπτωμάτων — η αυτόματη λειτουργία συνεχίζεται κανονικά ενώ οι χειροκίνητες εισόδοι του πίνακα δεν ανταποκρίνονται — είναι χαρακτηριστικό βλάβης πλακέτας I/O πίνακα χειριστή.

Οι λειτουργίες σερβομηχανισμών και PMC του CNC που οδηγούν την αυτόματη λειτουργία δεν εξαρτώνται από την πλακέτα I/O του πίνακα. λειτουργούν ανεξάρτητα.

Επηρεάζονται μόνο οι λειτουργίες που απαιτούν την πλακέτα I/O του πίνακα ως διαδρομή επικοινωνίας (χειροκίνητη μετακίνηση, διακόπτες υπερ-ρύθμισης, κουμπιά έναρξης/παύσης κύκλου, διακόπτες λειτουργίας).

Επιβεβαιώστε ελέγχοντας την οθόνη διάγνωσης PMC (εισόδους διεύθυνσης G) — εάν οι καταστάσεις των κουμπιών δεν αλλάζουν όταν πατιούνται τα κουμπιά, η βλάβη βρίσκεται στη διαδρομή σήματος από το κουμπί στο PMC, η οποία περιλαμβάνει την A20B-2004-0241.

Ε2: Μπορεί μια μολυσμένη A20B-2004-0241 να καθαριστεί αντί να αντικατασταθεί;

Ήπια μόλυνση — ελαφριά σκόνη ή ένα λεπτό φιλμ αερολύματος λαδιού — μπορεί συχνά να καθαριστεί επιτυχώς με κατάλληλο διαλύτη καθαρισμού ηλεκτρονικών (ισοπροπανόλη ή ειδικό σπρέι καθαρισμού PCB) που εφαρμόζεται με μαλακή βούρτσα και αφήνεται να στεγνώσει πλήρως πριν την τροφοδοσία.

Αξίζει να δοκιμαστεί πριν δεσμευτείτε για μια πλακέτα αντικατάστασης.

Σοβαρή μόλυνση με παχιές εναποθέσεις, ψυκτικό υγρό με υδατοδιαλυτά πρόσθετα κοπής, ή μεταλλικά απορρίμματα που έχουν δημιουργήσει βραχυκυκλώματα μεταξύ των γραμμών είναι πολύ λιγότερο πιθανό να επιλυθούν πλήρως με καθαρισμό — ο κίνδυνος υπολειμματικής μόλυνσης που προκαλεί μελλοντικές βλάβες καθιστά την αντικατάσταση την πιο αξιόπιστη μακροπρόθεσμη λύση σε αυτές τις περιπτώσεις.

Ε3: Μετά την αντικατάσταση της A20B-2004-0241, ένας ενδεικτικός λαμπτήρας παραμένει μόνιμα αναμμένος και ένας άλλος δεν ανάβει ποτέ. Τι πρέπει να ελεγχθεί;

Αυτά τα συμπτώματα υποδηλώνουν προβλήματα καλωδίωσης παρά μια ελαττωματική πλακέτα αντικατάστασης.

Μόνιμα αναμμένος: ελέγξτε για βραχυκύκλωμα στην καλωδίωση εξόδου (καλώδια λαμπτήρα που αγγίζουν, ελαττωματική γείωση φωτιστικού λαμπτήρα, ή βραχυκύκλωμα ακροδέκτη προς ακροδέκτη).

Ποτέ δεν ανάβει: ελέγξτε για ανοιχτό κύκλωμα στην καλωδίωση εξόδου (σπασμένο καλώδιο, αποσυνδεδεμένος συνδετήρας, ανάγκη αντικατάστασης λαμπτήρα).

Επιπλέον, επαληθεύστε ότι ο τύπος οδηγού εξόδου της πλακέτας αντικατάστασης (πηγής έναντι αποδέκτη, οδηγός LED έναντι πυράκτωσης) ταιριάζει με την αρχική πλακέτα και τους λαμπτήρες που είναι εγκατεστημένοι στον πίνακα. Εάν ο τύπος οδηγού δεν ταιριάζει, ορισμένοι λαμπτήρες μπορεί να συμπεριφέρονται απροσδόκητα.

Ε4: Πώς αναγνωρίζεται ότι η A20B-2004-0241 χρειάζεται αντικατάσταση έναντι της μονάδας σύνδεσης του πίνακα χειριστή με την οποία διασυνδέεται;

Η απομόνωση της βλάβης μεταξύ της πλακέτας I/O του πίνακα χειριστή και της μονάδας σύνδεσης με την οποία συνδέεται απαιτεί μια συστηματική προσέγγιση ανίχνευσης σήματος. Ξεκινώντας από το φυσικό κουμπί: ελέγξτε τη συνέχεια του κουμπιού με ένα πολύμετρο (επιβεβαιώνει ότι το ίδιο το κουμπί λειτουργεί).

Στη συνέχεια, ελέγξτε το σήμα στον ακροδέκτη του συνδετήρα στην A20B-2004-0241 (επιβεβαιώνει ότι η καλωδίωση από το κουμπί στην πλακέτα είναι άθικτη).

Στη συνέχεια, ελέγξτε την οθόνη διάγνωσης PMC για να δείτε εάν το σήμα φτάνει στο CNC.

Εάν η συνέχεια επιβεβαιωθεί στον συνδετήρα, αλλά το σήμα δεν φτάνει στο PMC, η βλάβη βρίσκεται στην πλακέτα ή στη διαδρομή επικοινωνίας της με το CNC.

Εάν η συνέχεια αποτύχει στον συνδετήρα, η βλάβη βρίσκεται στην καλωδίωση ή στο κουμπί.

Ε5: Ποια είναι η σωστή διαδικασία προστασίας ESD κατά τον χειρισμό και την εγκατάσταση της A20B-2004-0241;

Χειριστείτε την πλακέτα μόνο φορώντας ένα γειωμένο ιμάντα καρπού ESD συνδεδεμένο σε ένα επαληθευμένο σημείο γείωσης στο ηλεκτρικό ντουλάπι της μηχανής. Εργαστείτε σε αντιστατικό χαλάκι ESD. Κρατήστε την πλακέτα στη αντιστατική συσκευασία της μέχρι τη στιγμή της εγκατάστασης.

Μην τοποθετείτε ποτέ την πλακέτα σε συνηθισμένες επιφάνειες από χαρτόνι, πλαστικό ή ξύλο.

Αποφύγετε την επαφή με την πλευρά των εξαρτημάτων της πλακέτας — χειριστείτε την από τις άκρες της πλακέτας. Κατά την εισαγωγή της πλακέτας στον συνδετήρα της, ασκήστε ομοιόμορφη πίεση σε όλο το μήκος της πλακέτας αντί για δύναμη σε ένα άκρο. Απενεργοποιήστε πλήρως τη μηχανή πριν από οποιαδήποτε εγκατάσταση ή αφαίρεση πλακέτας.

Αυτές οι προφυλάξεις είναι απαραίτητες για τις πλακέτες πίνακα χειριστή επειδή έχουν πολυάριθμες διεπαφές συνδετήρων που είναι πιθανά σημεία εισόδου ESD.
