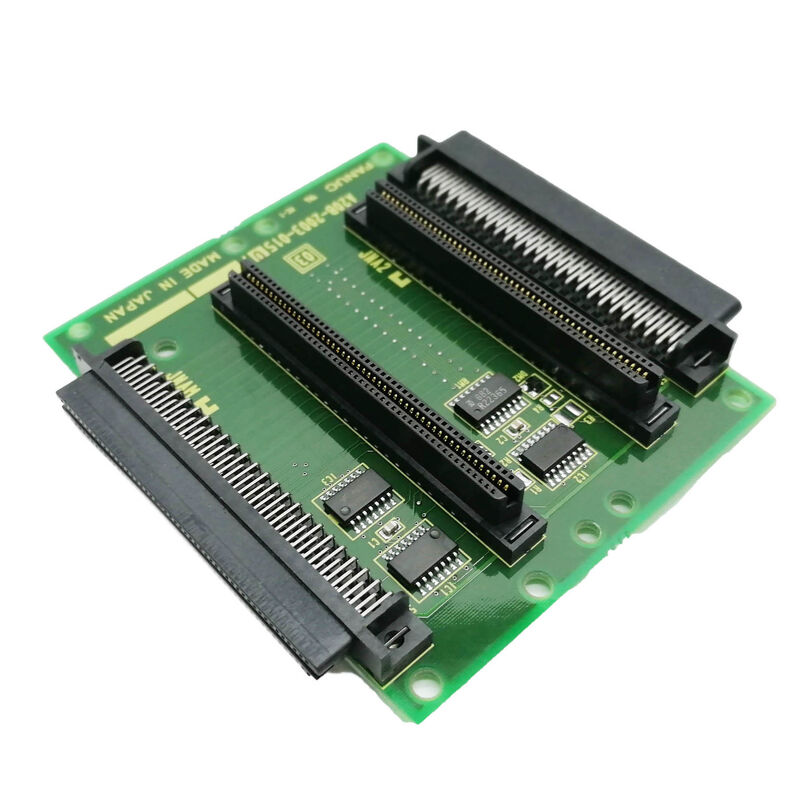

Χρησιμοποιημένο FANUC A20B-2003-0810 A20B20030810 A2OB-2OO3-O81O

FANUC A20B-2003-0810 | Πίνακας Βάσης 1 Υποδοχής — Για FANUC Series 30i-A / 31i-A / 32i-A CNC, Πίνακας Επέκτασης Μίας Υποδοχής, Σειρά A20B-2003, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-2003-0810

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Κατηγορία Προϊόντος: PCB — Πίνακας Βάσης / Πίνακας Επέκτασης

Σειρά: A20B-2003

Επισκόπηση

Ο FANUC A20B-2003-0810 είναι ο πίνακας βάσης μίας υποδοχής για τη βασική μονάδα ελέγχου CNC της FANUC Series 30i-A / 31i-A / 32i-A — και ο ρόλος του είναι ακριβώς καθορισμένος στην αρχιτεκτονική υλικού της FANUC για αυτούς τους ελεγκτές υψηλής τεχνολογίας.

Η βασική μονάδα 30i/31i/32i-A είναι μια αυτόνομη διάταξη ηλεκτρονικών ελέγχου, διακριτή από τον πίνακα χειριστή.

Στεγάζει την κύρια πλακέτα CPU, το τροφοδοτικό και έναν πίνακα βάσης. Ο πίνακας βάσης καθορίζει πόσες υποδοχές επιλογών είναι διαθέσιμες σε αυτήν τη διάταξη. Με το A20B-2003-0810, αυτός ο αριθμός είναι ένας. Με τον πίνακα χωρίς υποδοχή (A20B-2003-0600), είναι μηδέν. Με τον πίνακα δύο υποδοχών (A20B-2003-0610), είναι δύο.

Η μία υποδοχή που παρέχεται από το A20B-2003-0810 επαρκεί για πολλές εγκαταστάσεις 30i/31i/32i-A.

Ένα μηχάνημα που χρειάζεται συνδεσιμότητα fieldbus χρησιμοποιεί την μία υποδοχή για μια πλακέτα Profibus master ή DeviceNet.

Ένα μηχάνημα που χρειάζεται συνδεσιμότητα δικτύου εργοστασίου τη χρησιμοποιεί για την πλακέτα Fast Ethernet.

Μια πλακέτα επιλογής είναι μια κοινή διαμόρφωση σε μηχανήματα όπου η ενσωματωμένη διεπαφή servo FSSB, ο σειριακός άξονας, το I/O Link και το ενσωματωμένο Ethernet στην κύρια πλακέτα καλύπτουν ήδη όλες τις απαιτήσεις συνδεσιμότητας εκτός από μία επιπλέον πρωτόκολλο.

Βασικές Προδιαγραφές

Η Αρχιτεκτονική της Βασικής Μονάδας 30i/31i/32i-A

Οι ελεγκτές FANUC Series 30i/31i/32i-A χρησιμοποιούν μια αρθρωτή αρχιτεκτονική όπου η βασική μονάδα είναι ένα αυτόνομο ράφι ελέγχου.

Ο πίνακας βάσης είναι η δομική και ηλεκτρική ραχοκοκαλιά αυτής της μονάδας.

Μέσα στο σασί της βασικής μονάδας:

• Η κύρια πλακέτα CPU (όπως η οικογένεια A20B-8101-0400/0401 για τον τύπο με οθόνη LCD) συνδέεται στη θέση της κύριας πλακέτας του πίνακα βάσης
• Η μονάδα τροφοδοσίας (A20B-8101-0010) καταλαμβάνει τη θέση τροφοδοσίας
• Οι πλακέτες επιλογών εγκαθίστανται στις θέσεις υποδοχών επέκτασης του πίνακα βάσης

Η μία υποδοχή επέκτασης του A20B-2003-0810 δέχεται πλακέτες από την οικογένεια επιλογών A20B-8101 — Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220), DeviceNet slave (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) και άλλες.

Κάθε μία συνδέεται στην υποδοχή επέκτασης και συνδέεται ηλεκτρικά με την κύρια πλακέτα του CNC μέσω των γραμμών διαύλου του πίνακα βάσης.

Επιλογή της Σωστής Διαμόρφωσης Πίνακα Βάσης

Κατά την αντικατάσταση του A20B-2003-0810 ή την κατασκευή μιας βασικής μονάδας 30i/31i/32i-A για ανακατασκευή, η επιλογή του πίνακα βάσης εξαρτάται από το πόσες πλακέτες επιλογών απαιτεί η εφαρμογή:

Δεν απαιτούνται πλακέτες επιλογών: Χρησιμοποιήστε το A20B-2003-0600 (χωρίς υποδοχή). Το μηχάνημα χρησιμοποιεί μόνο τη συνδεσιμότητα που είναι ενσωματωμένη στην κύρια πλακέτα — FSSB, σειριακός άξονας, I/O Link, ενσωματωμένο Ethernet — και καμία επιπλέον επιλογή fieldbus ή επικοινωνίας.

Απαιτείται μία πλακέτα επιλογής: Χρησιμοποιήστε το A20B-2003-0810 (1 υποδοχή — αυτή η πλακέτα).

Το μηχάνημα απαιτεί ακριβώς μία επιπλέον επιλογή επικοινωνίας, όπως Profibus, DeviceNet, FL-net ή Fast Ethernet.

Απαιτούνται δύο πλακέτες επιλογών: Χρησιμοποιήστε το A20B-2003-0610 (2 υποδοχές). Το μηχάνημα απαιτεί ταυτόχρονα δύο επιπλέον επιλογές επικοινωνίας.

Η χρήση ενός πίνακα βάσης με λιγότερες υποδοχές από τις απαιτούμενες δεν αφήνει χώρο για τις απαραίτητες πλακέτες επιλογών.

Η χρήση ενός με περισσότερες υποδοχές από τις απαιτούμενες δεν προκαλεί λειτουργικά προβλήματα — η κενή υποδοχή απλώς παραμένει αχρησιμοποίητη.

Οι φυσικές διαστάσεις του περιβλήματος της βασικής μονάδας καθορίζουν ποιος πίνακας βάσης ταιριάζει φυσικά, οπότε επιβεβαιώνετε πάντα τη διαμόρφωση του περιβλήματος πριν παραγγείλετε.

Συχνές Ερωτήσεις

Ε1: Η βασική μονάδα 30i-A λειτουργούσε με μία εγκατεστημένη πλακέτα επιλογής. Ο πίνακας βάσης υπέστη ζημιά. Πρέπει να χρησιμοποιήσω το ίδιο A20B-2003-0810, ή μπορώ να χρησιμοποιήσω το A20B-2003-0610 (2 υποδοχές);

Φυσικά, το A20B-2003-0610 (2 υποδοχές) μπορεί να αντικαταστήσει το A20B-2003-0810 (1 υποδοχή) εάν το περίβλημα της βασικής μονάδας φιλοξενεί τη διαφορετική μορφή του πίνακα βάσης.

Ο πίνακας βάσης πρέπει να ταιριάζει φυσικά στο σασί — οι παραλλαγές περιβλήματος της FANUC έχουν σχεδιαστεί γύρω από συγκεκριμένους αριθμούς υποδοχών.

Επιβεβαιώστε ότι ο αριθμός εξαρτήματος του περιβλήματος υποστηρίζει έναν πίνακα βάσης 2 υποδοχών πριν από την αντικατάσταση.

Λειτουργικά, η ύπαρξη μιας κενής δεύτερης υποδοχής δεν προκαλεί προβλήματα — η πλακέτα επιλογής παραμένει στην χρησιμοποιούμενη υποδοχή και η κενή υποδοχή απλώς παραμένει αχρησιμοποίητη.

Ε2: Ο ελεγκτής 30i-A έχει μια πλακέτα Profibus master στην υποδοχή επέκτασης. Μπορεί να αντικατασταθεί ο πίνακας βάσης χωρίς να αφαιρεθεί η πλακέτα Profibus;

Αφαιρέστε την πλακέτα επιλογής από την υποδοχή πριν αφαιρέσετε τον πίνακα βάσης από το σασί.

Ο πίνακας βάσης και η πλακέτα επιλογής είναι ξεχωριστά εξαρτήματα — ο πίνακας βάσης αφαιρείται αποσυνδέοντας το υλικό στερέωσής του στο σασί, ενώ η πλακέτα επιλογής αποσυνδέεται ξεχωριστά από τον σύνδεσμο της υποδοχής.

Επανεγκαταστήστε με την αντίστροφη σειρά: πρώτα ο πίνακας βάσης, στη συνέχεια η πλακέτα επιλογής στην προσβάσιμη υποδοχή επέκτασης.

Ε3: Μετά την αντικατάσταση του A20B-2003-0810, η πλακέτα επιλογής Profibus παράγει έναν συναγερμό που δεν υπήρχε πριν. Τι πρέπει να διερευνηθεί;

Τα σφάλματα επανεγκατάστασης είναι η πιο συνηθισμένη αιτία συναγερμών πλακέτας επιλογής μετά από αντικατάσταση πίνακα βάσης.

Η πλακέτα μπορεί να είναι τοποθετημένη μόνο μερικώς στον σύνδεσμο της υποδοχής — ένας σύνδεσμος ακμής που φαίνεται συνδεδεμένος αλλά είναι εκτός ευθυγράμμισης ή μερικώς εμπλεκόμενος παράγει ακριβώς αυτό το σύμπτωμα.

Επανατοποθετήστε την πλακέτα σταθερά και ομοιόμορφα. Επαληθεύστε επίσης ότι όλα τα εξωτερικά καλώδια προς την πλακέτα επιλογής (καλώδιο δικτύου Profibus, κ.λπ.) επανασυνδέθηκαν σωστά μετά την αλλαγή.

Ε4: Ποια είναι η διαφορά μεταξύ του "πίνακα βάσης" που χρησιμοποιείται στη σειρά 30i/31i/32i-A και των πινάκων επέκτασης που χρησιμοποιούνται στους παλαιότερους ελεγκτές FANUC Series 16/18;

Η βασική μονάδα 30i/31i/32i-A χρησιμοποιεί έναν συμπαγή πίνακα βάσης σχεδιασμένο ειδικά για τη φυσική και ηλεκτρική αρχιτεκτονική του ελεγκτή υψηλής τεχνολογίας της σειράς i.

Οι παλαιότεροι ελεγκτές Series 16/18 χρησιμοποιούσαν διαφορετικά σχέδια πινάκων επέκτασης ραφιών με διαφορετικούς αριθμούς υποδοχών, τύπους συνδετήρων και αρχιτεκτονικές διαύλου.

Το A20B-2003-0810 δεν είναι εναλλάξιμο με πλακέτες πινάκων επέκτασης από ελεγκτές σειράς 16/18. Χρησιμοποιείτε πάντα τον πίνακα βάσης που έχει καθοριστεί για τη συγκεκριμένη γενιά CNC και το σασί.

Ε5: Απαιτεί η αντικατάσταση του πίνακα βάσης A20B-2003-0810 οποιαδήποτε δημιουργία αντιγράφων ασφαλείας δεδομένων ή αλλαγές παραμέτρων;

Όχι. Ο πίνακας βάσης είναι μια παθητική πλακέτα διασύνδεσης — δεν αποθηκεύει δεδομένα.

Μετά την αντικατάσταση, όλες οι παράμετροι και τα προγράμματα παραμένουν στις μονάδες FROM/SRAM στην κύρια πλακέτα, οι οποίες δεν διαταράχθηκαν.

Επανεγκαταστήστε την κύρια πλακέτα, το τροφοδοτικό και τις πλακέτες επιλογών στον νέο πίνακα βάσης, ενεργοποιήστε κανονικά και επαληθεύστε τη λειτουργία του συστήματος. Δεν απαιτείται εισαγωγή δεδομένων, εκτός εάν αντικαταστάθηκαν και άλλες πλακέτες κατά την ίδια εκδήλωση συντήρησης.
