1 PC Νέο Fanuc A20B-2002-0850 Πίνακα A20B20020850 A2OB-2OO2-O85O

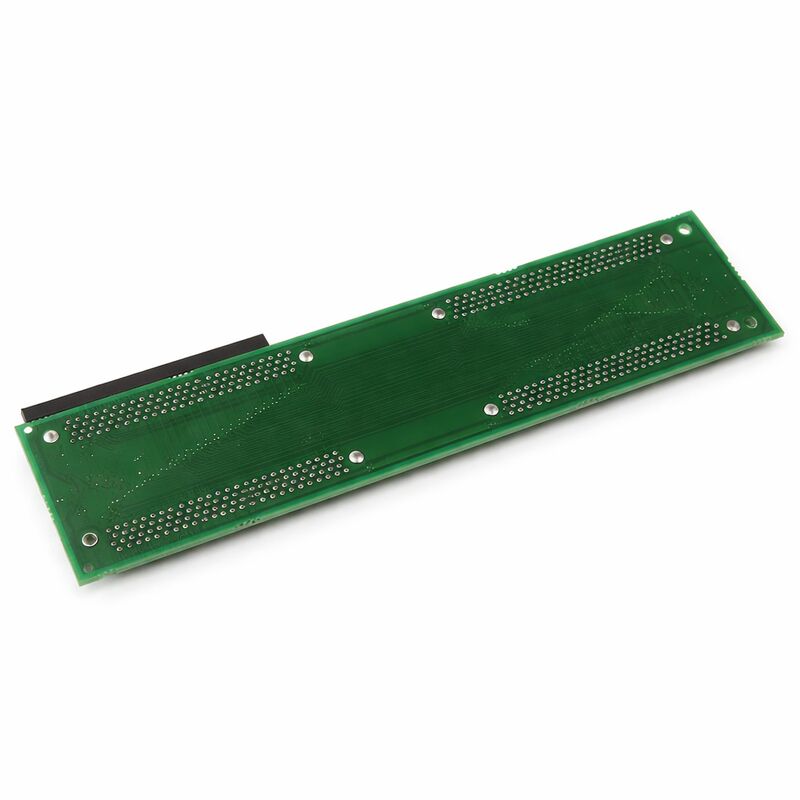

FANUC A20B-2002-0850∙ A20B-2002 Σειρά 1-Slot Backplane PCB

Μονή τρύπα, παθητική σχεδίαση

Η πλακέτα A20B-2002-0850 είναι μια πλακέτα με ένα σχισμό από τη σειρά A20B-2002 της FANUC, της οικογένειας PCB υποδομής ράκα που χρησιμοποιείται στην αρθρωτή αρχιτεκτονική ελέγχου CNC της FANUC.Το ίδιο το backplane δεν έχει firmware και δεν εκτελεί επεξεργασία.Είναι το φυσικό και ηλεκτρικό θεμέλιο για μια θέση στο μοντέλο ελέγχου: κατευθύνει τις τάσεις τροφοδοσίας στο μοντέλο,μεταφέρει τα σήματα επικοινωνίας λεωφορείου μεταξύ της μονάδας και του κύριου οπίσθιου επιπέδου του ράκου, και παρέχει τη μηχανική διεπαφή συνδέσμου στην οποία το plug-in module εντάσσεται.

Η αρθρωτή αρχιτεκτονική CNC της FANUC χρησιμοποιεί πλαίσια backplane με διαφορετικό αριθμό κουλοχέρηδων,και τρεις τρύπες που συνδυάζονται σε ένα ράφι ελέγχου για να δημιουργήσουν την ειδική διαμόρφωση που απαιτεί ένας κατασκευαστής μηχανώνΤο A20B-2002-0850 χειρίζεται ακριβώς μία θέση. Όταν η διαμόρφωση της μηχανής απαιτεί να φιλοξενείται μία μόνο επιλογή ή ενότητα επέκτασης ∙ μια πρόσθετη κάρτα I/O, μια διεπαφή επικοινωνίας,ένα πίνακα διακομιστή δεδομένων .

Πώς Να Αναγνωρίσετε Ένα Ελάττωμα

Οι βλάβες του backplane συχνά αναγνωρίζονται λανθασμένα ως βλάβες του μοντέλου, επειδή τα συμπτώματα μοιάζουν πανομοιότυπα με το μοντέλο που καταλαμβάνει τους αποτυχημένους συναγερμούς κενών ή δεν επικοινωνεί,Υποδηλώνει ότι η ίδια η μονάδα έχει αποτύχει.Το διαγνωστικό βήμα που διαχωρίζει τα δύο: μετακινήστε την ύποπτη μονάδα σε μια γνωστή-καλή θέση του ίδιου τύπου.Το πίσω πλάνο της αρχικής τρύπας είναι η πηγή της βλάβης..

Συχνές αιτίες αποτυχίας:

• Φθορά των συνδέσμωναπό επανειλημμένη αφαίρεση και επανένταξη του ενσωματωμένου ̇ υποβάθμιση της έντασης του ελαστικού επαφής, με αποτέλεσμα διαλείπουσα σφάλματα σύνδεσης
• Τραγμές ίχνη PCBαπό μηχανική πρόσκρουση ή από υπερβολική ροπή βιδών τοποθέτησης
• Καθαρισμόςαπό ομίχλη ψυκτικού υγρού ή λεπτά μεταλλικά σωματίδια που γεφυρώνουν κενά μονόποίησης, προκαλώντας ροή διαρροής που ενεργοποιεί θερμικές διακοπές ή συναγερμούς ισχύος

Αντικατάσταση του backplane δεν απαιτεί αντίγραφο ασφαλείας δεδομένων ̇ η πλατφόρμα αποθηκεύει τίποτα.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Πώς μπορώ να επιβεβαιώσω ότι το πίσω πλάνο και όχι η μονάδα είναι ελαττωματική;

Αν η μονάδα λειτουργεί σωστά στην εναλλακτική θέση, το πίσω πλάνο της αρχικής θέσης είναι η πηγή βλάβης.Εάν η μονάδα αποτύχει και στις δύο θέσειςΟ έλεγχος της συνέχειας της ισχύος και των σημάτων του backplane χρησιμοποιώντας το εγχειρίδιο σύνδεσης υλικού CNC μπορεί επίσης να επιβεβαιώσει την ακεραιότητα των ίχνη χωρίς να χρειάζεται μια εφεδρική μονάδα.

Ε2: Η αντικατάσταση του A20B-2002-0850 απαιτεί αλλαγές παραμέτρων;

Όχι, το backplane δεν αποθηκεύει δεδομένα και δεν έχει ρυθμιζόμενες παραμέτρους.Δεν απαιτούνται αλλαγές λογισμικού ή παραμέτρων, εκτός εάν η ίδια η μονάδα αντικατασταθεί ταυτόχρονα.

Ε3: Μπορεί να χρησιμοποιηθεί ένα backplane 2 slots αντί για το 1-slot A20B-2002-0850;

Δεν υπάρχουν διαφορετικοί αριθμοί κουλοχέρηδων δεν είναι εναλλάξιμοι χωρίς φυσικές τροποποιήσεις στο σασί του ράφου.Το backplane 1-slot ταιριάζει στον φυσικό χώρο και τις θέσεις συνδέσμων που κατανέμονται για μια θέση με μία θέσηΜια πλακέτα με δύο τρύπες θα δημιουργούσε μια διαμετρική ασυμφωνία με το σασί και τα παρακείμενα πλαίσια.

Ε4: Υπάρχει κίνδυνος ESD κατά τον χειρισμό ενός παθητικού backplane;

Τα ίχνη χαλκού και τα παθητικά συστατικά στο πίσω μέρος εξακολουθούν να είναι σε κίνδυνο από ηλεκτροστατική έκρηξη.χειριστή από τις άκρες της σανίδας, και να αποφεύγεται η ολίσθηση της σανίδας σε μη αντιστατικές επιφάνειες.

Ε5: Η σύνδεση στην A20B-2002-0850 είναι φυσικά κατεστραμμένη, αλλά τα ίχνη φαίνεται άθικτα.

Εάν η βλάβη περιορίζεται στον συνδετήρα ̇ καμπυλωμένες καρφίτσες, ρωγμές στο περίβλημα, ατομική βλάβη επαφής ̇ η επισκευή σε επίπεδο συνδετήρα μπορεί να είναι βιώσιμη με κατάλληλα εργαλεία επανεξετάσεως SMD.να επαληθεύεται ότι δεν έχει ανυψωθεί κανένα χαλκό πλακέτας PCB κατά τη διάρκεια της εκδήλωσης βλάβηςΕάν τα pads είναι κατεστραμμένα, η αντικατάσταση των συνδέσμων γίνεται απρακτική και η αντικατάσταση ολόκληρου του πίνακα είναι ο σωστός δρόμος.
