Μονάδα Σερβοκινητήρα Fanuc A20b-2902-0180 A20B20020810 A2OB-2OO2-O81O

ΦΑΝΟΥΚ Α20Β-2902-0180

Σύνοψη

ΗFANUC A20B-2902-0180belongs to the A20B-2902 product family — a series of compact plug-in servo control modules that serve as the bridge between the CNC system's central processing board and the servo amplifier drive stages.

Στην αρχιτεκτονική ελέγχου CNC της FANUC από τα τέλη της δεκαετίας του 1980 έως τη δεκαετία του 1990, οι μονάδες της σειράς A20B-2902 εγκαθίστανται συνήθως σε ειδικές θέσεις στην κύρια πλακέτα CPU ή σε ξεχωριστή μητρική πλακέτα servo,που παρέχει την αναλογική ή ψηφιακή ρύθμιση σήματος ελέγχου με ελεγκτή, λήψη σήματος ανατροφοδότησης και εκτέλεση κυκλώματος ελέγχου άξονα για τους ελεγχόμενους άξονες του CNC.

The cross-reference A350-2902-T186/01 identifies a related assembly or sub-specification for this module — a common FANUC practice where the same functional board carries both an A20B PCB number and an A350 assembly reference, με τον αριθμό A350 που προσδιορίζει ένα ενσωματωμένο υποσύνολο το οποίο μπορεί να περιλαμβάνει πρόσθετα στοιχεία υλικού ή firmware πέραν του γυμνού PCB.

Η ένωση "Soft 9070" προσδιορίζει την γενιά λογισμικού servo για την οποία προορίζεται η ενότητα αυτή.με κάθε έκδοση προσαρμοσμένη σε συγκεκριμένους τύπους κινητήρων, διακρίσεις κωδικοποιητή και παραμέτρους κυκλώματος ελέγχου.

Η έκδοση λογισμικού αποθηκεύεται στο firmware της ίδιας της μονάδας και η συμβατότητα μεταξύ της έκδοσης του λογισμικού του servo και του συνδεδεμένου συστήματος κινητήρα/ενσωματωτή είναι κρίσιμη απαίτηση εγκατάστασης.

Όπως και όλες οι πλακέτες της σειράς A20B-2902, η A20B-2902-0180 είναι μια τεχνολογία επιφανειακής τοποθέτησης (SMT) μεμονωμένη, συμπαγή, πυκνή,και θερμικά ελεγχόμενη για να λειτουργεί αξιόπιστα στο κλειστό περιβάλλον ηλεκτρικού ντουλαπιού του CNC.

Η συμπαγή μορφή του επιτρέπει την εγκατάσταση χωρίς σημαντικό χώρο πίνακα, παρέχοντας παράλληλα την πραγματική επεξεργασία σερβο-χρονικού χαρακτήρα που απαιτεί η σύγχρονη κίνηση CNC.

Βασικές προδιαγραφές

Η οικογένεια A20B-2902 στο πλαίσιο

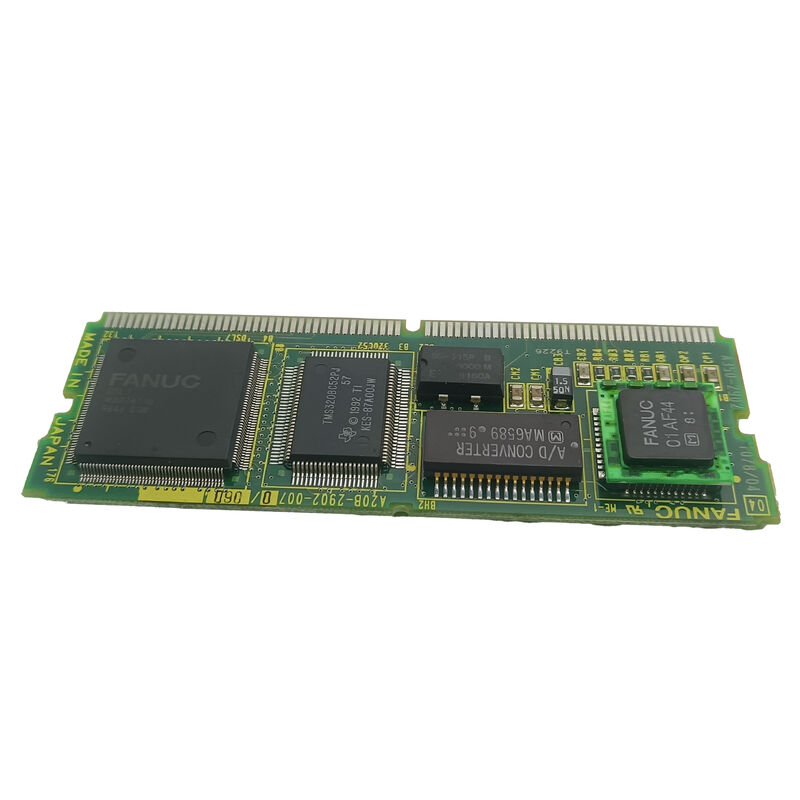

The A20B-2902 series covers a wide range of servo-related PCBs in FANUC's CNC ecosystem — from two-axis digital servo control modules (like the A20B-2902-0070) to spindle interface modules (A20B-2902-0236), μονάδες μνήμης DRAM (A20B-2902-0630) και μονάδες μνήμης SRAM.

Αυτό που ενώνει την οικογένεια είναι ο ρόλος τους ως plug-in θυγατρικές πλακέτες ∙ συμπαγείς PCB που χωρίζονται σε καθορισμένες θέσεις στις μεγαλύτερες μονάδες μητρικής πλακέτας της FANUC για να προσθέσουν ή να επεκτείνουν συγκεκριμένες δυνατότητες συστήματος.

Η θέση του A20B-2902-0180 εντός αυτής της οικογένειας ως μονάδα ελέγχου σερβοελέγχου το τοποθετεί στο κρίσιμο τμήμα του συστήματος CNC.

Servo control modules in this era were responsible for taking the CNC CPU's computed axis positions (updated every interpolation cycle — typically every 1–8ms depending on the control generation) and executing the higher-frequency current and velocity control loops (at the PWM frequency, συνήθως 4 ̇8 kHz) που μεταφράζουν εντολές θέσης σε ροπή κινητήρα.

Αυτή η ιεραρχική δομή ελέγχου ̇ αργή παρεμβολή στον επεξεργαστή CNC, γρήγοροι κυκλώματα servo στο ειδικό μοντέλο servo ̇ αποτελεί το θεμέλιο της αρχιτεκτονικής ελέγχου servo της FANUC.

Έκδοση λογισμικού και συμβατότητα ενότητες

Η ονομασία "Soft 9070" που συνδέεται με το A20B-2902-0180 είναι σημαντική.και σετ χαρακτηριστικών που είναι προσαρμοσμένα σε συγκεκριμένες γενιές κινητήρων και κωδικοποιητών.

Μια μονάδα που εκτελεί το Soft 9070 ταιριάζει με τους κινητήρες servo, τους κωδικοποιητές και την παραγωγή συστήματος CNC για την οποία έχει σχεδιαστεί.

Για παράδειγμα, η εγκατάσταση μιας μονάδας ελέγχου με ανεπαρκή έκδοση λογισμικού, η αντικατάσταση μιας μονάδας με διαφορετικό αριθμό Soft όταν απαιτείται μια συγκεκριμένη έκδοση, μπορεί να έχει ως αποτέλεσμα:Λάθος διαμόρφωση σταθερής ροπής (που προκαλεί την κίνηση του άξονα με λάθος ταχύτητα για ένα δεδομένο σφάλμα θέσης), λανθασμένη ερμηνεία του αριθμού παλμών του κωδικοποιητή (που προκαλεί λανθασμένη καταμέτρηση θέσης) ή συνθήκες συναγερμού καθώς οι ρυθμίσεις αύξησης του κυκλώματος servo δεν ταιριάζουν με τα μηχανικά χαρακτηριστικά του κινητήρα.

Η επιβεβαίωση της συμβατότητας της έκδοσης λογισμικού πριν από την εγκατάσταση ενός αντικαταστατικού A20B-2902-0180 είναι εξίσου σημαντική με την επιβεβαίωση της αντιστοιχίας του αριθμού φυσικού εξαρτήματος.

Διαγνωστικά σήματα και εντοπισμός σφαλμάτων

Οι βλάβες των κυκλωμάτων ελέγχου σε συστήματα FANUC CNC εκδηλώνονται ως ειδικοί κωδικοί συναγερμού από το σύστημα servo.ή στάδιο ισχύος) περιλαμβάνουν:

Προειδοποιητικά σήματα επικοινωνίας σερβο:Η μονάδα ελέγχου χειρίζεται την κατά σειρά επικοινωνία με τους ενισχυτές servo, εάν τα κυκλώματα επικοινωνίας της μονάδας αποτύχουν, το CNC δεν μπορεί να λάβει κατάσταση ετοιμότητας servo,που οδηγούν σε συναγερμούς αποτυχίας στην εκκίνηση του σέρβο.

Προειδοποιήσεις απόκλισης από τη θέση:If the servo module's position error register accumulates faster than the control loop can respond — caused by a failed gain stage or a corrupted control parameter set in the module's firmware — the CNC trips on excessive following error.

Ταυτόχρονες βλάβες πολλαπλού άξονα:Επειδή ένα σύστημα ελέγχου μπορεί να εξυπηρετεί πολλούς άξονες (ανάλογα με τη διαμόρφωση CNC), η βλάβη του συστήματος ελέγχου εμφανίζεται συχνά ως ταυτόχρονοι συναγερμοί σε όλους τους άξονες που ελέγχει,Αντί για ένα μονοάξιο σφάλμα που είναι πιο πιθανό να είναι ένα πρόβλημα κινητήρα ή καλώδιο.

Γενικές ερωτήσεις

Ε1: Πώς προσδιορίζεται η σωστή έκδοση λογισμικού servo (αριθμός Soft) για αντικατάσταση A20B-2902-0180;

Η έκδοση του λογισμικού servo εκτυπώνεται στην ετικέτα της αρχικής εγκατεστημένης μονάδας ή μπορεί να βρεθεί στην οθόνη πληροφοριών συστήματος του CNC (προσβάσιμη μέσω του πλήκτρου SYSTEM στον πίνακα MDI).Η τεκμηρίωση του κατασκευαστή μηχανών εργαλείων καθορίζει επίσης την απαιτούμενη έκδοση λογισμικού servo.

Όταν προμηθεύεται εναλλακτική συσκευή A20B-2902-0180, το προφίλ αναθεώρησης firmware στην πλακέτα (π.χ. /02A) θα πρέπει να αντιστοιχεί στο πρωτότυπο, όπου είναι δυνατόν.Η μη αντιστοιχία των εκδόσεων του λογισμικού servo μπορεί να προκαλέσει συναγερμούς servo ή εσφαλμένη συμπεριφορά άξονα.

Ε2: Μπορεί η A20B-2902-0180 να επισκευαστεί σε επίπεδο εξαρτημάτων ή η αντικατάσταση είναι η μόνη επιλογή;

Η επισκευή σε επίπεδο εξαρτημάτων είναι δυνατή σε έμπειρα κέντρα επισκευής FANUC με πρόσβαση σε εγκαταστάσεις δοκιμών και κατάλληλο εξοπλισμό δοκιμής φορτίου σεροκινητήρα.Τα κοινά είδη επισκευής των αγωγών της σειράς A20B-2902 περιλαμβάνουν ηλεκτρολυτικούς πυκνωτές SMD (που σχετίζονται με την ηλικία), κατεστραμμένα ενδιάμεσα διασύνδετα επιφανειακής τοποθέτησης από περιστατικά ESD και αποτυχημένους ρυθμιστές τάσης.

Η συμπαγή κατασκευή SMT απαιτεί εργαλεία επεξεργασίας SMD ακριβείας και εξειδικευμένους τεχνικούς.Η επισκευή σε επίπεδο εξαρτημάτων είναι η πιο οικονομική μακροπρόθεσμη επιλογή για εγκαταστάσεις με δυνατότητα επισκευής.

Ε3: Χρειάζεται η A20B-2902-0180 να ταιριάζει με την συγκεκριμένη κύρια πλακέτα CNC στην οποία θα εγκατασταθεί;

Ναι, με την έννοια ότι η κύρια πλακέτα CNC πρέπει να έχει το συμβατό στροφείο και το πρωτόκολλο διεπαφής για το A20B-2902-0180.Αριθμός πινών συνδέσμου, και το πρωτόκολλο σήματος σε αυτές τις καρφίτσες πρέπει να ταιριάζουν.

Επιπλέον, το λογισμικό συστήματος του CNC πρέπει να αναγνωρίζει και να εκκινεί την ειδική έκδοση υλικού της μονάδας.

Πριν από την εγκατάσταση αντικαταστάτη, επιβεβαιώστε τον αριθμό τμήματος της κύριας πλακέτας του CNC-στόχου και την θέση που καταλαμβάνει το μοντέλο σε σχέση με το εγχειρίδιο συντήρησης του CNC.

Ε4: Ποιες προφυλάξεις ESD απαιτούνται κατά τον χειρισμό του A20B-2902-0180;

Το A20B-2902-0180 περιέχει CMOS και διπολικά IC που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση.από συνθετικά υφάσματα, χαλί και άλλα υλικά που παράγουν στατική.

Ποτέ μην τοποθετείτε το μοντέλο σε συνηθισμένες επιφάνειες από χαρτόνι ή πλαστικό.

Η βλάβη από ESD είναι συχνά λανθάνουσα ̇ το πλακέτο μπορεί να φαίνεται να λειτουργεί μετά από ένα περιστατικό ESD, αλλά να αποτυγχάνει πρόωρα μέσα σε ημέρες ή εβδομάδες υπό λειτουργικές συνθήκες.

Ε5: Η ενότητα έχει την ετικέτα A350-2902-T186/01. Είναι το ίδιο μέρος με το A20B-2902-0180;

Ναι, η FANUC χρησιμοποιεί διπλή αρίθμηση για πολλά εξαρτήματα: ο αριθμός A20B-XXXX-XXXX προσδιορίζει το γυμνό κυκλικό πλάνο (PCB),ενώ ο αριθμός A350-XXXX-XXXXX προσδιορίζει το ίδιο κατασκευαστικό στοιχείο σε πλαίσιο υποσυναρμολόγησης ή συσκευασίας εξαρτημάτων, μπορεί να περιλαμβάνει την γυμνή πλακέτα συν οποιοδήποτε εργοστασιακό λογισμικόΓια τους σκοπούς της προμήθειας και της αντικατάστασης, και οι δύο αριθμοί αναφέρονται στο ίδιο λειτουργικό στοιχείο και ο ένας ή ο άλλος αριθμός μπορεί να χρησιμοποιηθεί για την απόκτηση του σωστού υποκατάστατου.

Επιβεβαιώστε και τους δύο αριθμούς όταν επικοινωνείτε με τους προμηθευτές για να αποφευχθεί σύγχυση.
