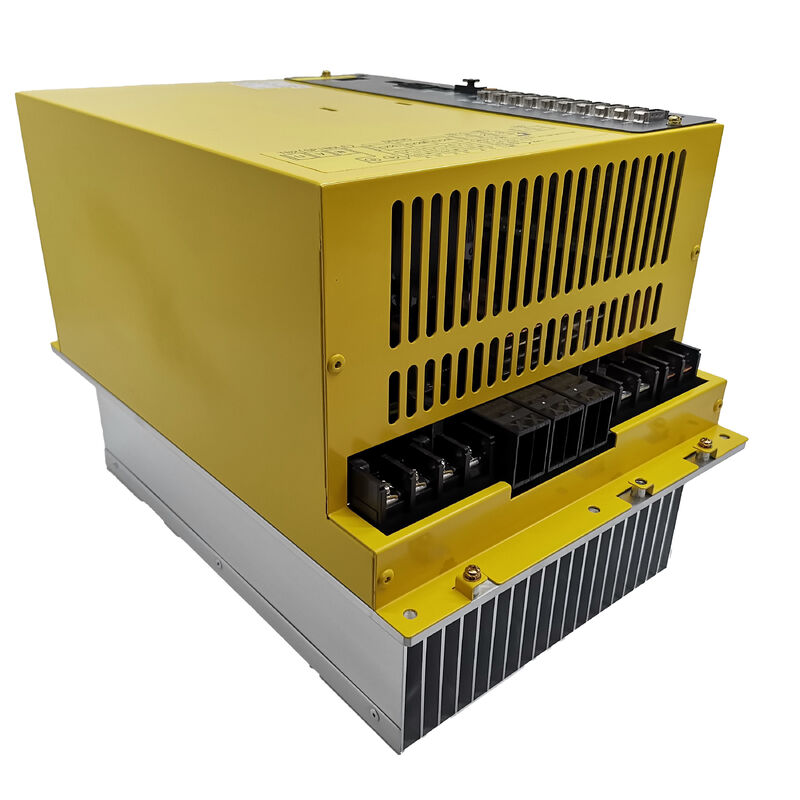

Α06Β-6134-H302 FANUC AC Servo Amplifier μονάδα Α06Β6134H302 AO6B-6I34-H3O2

FANUC A06B-6134-H302∙ Βήτα i SVSP 3-Servo + Σπιντέλ Πακέτο ενισχυτής ∙ 200 ∙ 240V / 49A / 11kW Σπιντ / FSSB

Τρεις σέρβοάξονες και σπιντέλ σε μία μονάδα

Η σειρά A06B-6134 είναι η οικογένεια Beta i SVSP της FANUC. "Πακέτο" είναι η λέξη-κλειδί: η εν λόγω μονάδα ενσωματώνει τρεις ανεξάρτητους ενισχυτές ελεγχόμενου άξονα (L, M,N) και ένας πλήρης ενισχυτής σπινδύλης σε ένα μόνο περίβλημαΣε ένα συμπαγές στρογγυλοποιητή CNC ή σε ένα μικρό κέντρο επεξεργασίας, αυτό αντικαθιστά αυτό που διαφορετικά θα ήταν τέσσερις ξεχωριστές μονάδες κίνησης με μια ενιαία μονάδα, απλοποιώντας το κιβώτιο κίνησης.μείωση του αριθμού συνδέσεων συνεχούς σύνδεσης, και μειώνοντας τον αριθμό των καλωδίων FSSB ινών που τρέχουν στο CNC.

Η ονομασία BiSVSP 20/20/40-11 κωδικοποιεί τα χαρακτηριστικά ρεύματος και ισχύος σε όλα τα τέσσερα κανάλια κίνησης, με τον ενισχυτή σπινδύλου 11 kW να χειρίζεται τον κινητήρα σπινδύλου του μηχανήματος.Με ενσωματωμένη παροχή ενέργειας και ικανότητα αναγέννησης, η μονάδα επιστρέφει την ενέργεια επιβράδυνσης του κινητήρα στην τροφοδοσία, ένα πλεονέκτημα ενεργειακής απόδοσης σε μηχανές με συχνούς κύκλους διακοπής σπινδέλου και άξονα.

Η μηχανή A06B-6134-H302 έχει σχεδιαστεί για μικρά και μεσαία εργαλεία CNC: συμπαγείς στροφές, κέντρα τρυπών,και απλές μονάδες επεξεργασίας όπου το πλήρες σύστημα κίνησης της μηχανής χωρά σε μία συσκευασμένη μονάδαΓια μεγαλύτερες μηχανές με απαιτήσεις υψηλότερου ρεύματος στον άξονα, η αρχιτεκτονική χωριστών μονάδων Alpha i SVM/SPM είναι η κατάλληλη πλατφόρμα.

Βασικές προδιαγραφές

#A και #C Επιπλέον

Το A06B-6134-H302 παράγεται σε δύο παραλλαγές λογισμικού:#Α(τύπου Α) και#Γ(τύπος Γ). Διαφέρουν στην εσωτερική διαμόρφωση λογισμικού και δεν είναι εναλλάξιμα.Η ετικέτα της εγκατεστημένης μονάδας δείχνει τον πλήρη αριθμό τμήματος, συμπεριλαμβανομένου του προθεσμού ?? επιβεβαιώστε εάν η μηχανή έχει τη διαφορά #A ή #C και προσδιορίστε αναλόγως. Η τοποθέτηση του λανθασμένου επακόλουθου οδηγεί σε λανθασμένη συμπεριφορά της οδήγησης ή σε αδυναμία εκκίνησης κατά την εκκίνηση.

Πρόληψη πτώσης στον άξονα βαρύτητας και διαμόρφωση Cs

Δύο λειτουργικά χαρακτηριστικά της σειράς A06B-6134 αξίζει να σημειωθεί για τους χρήστες μηχανών εργαλείων:

Πρόληψη πτώσης στον άξονα βαρύτητας:Η ενότητα περιλαμβάνει ενσωματωμένο κύκλωμα ανίχνευσης αποτυχίας τροφοδότησης που ενεργοποιεί την πέδηση του κινητήρα γρήγορα όταν ανιχνεύεται απώλεια τροφοδότησης.προστασία εργαλείων και εργαλείων σε άξονες φορτισμένους με βαρύτητα χωρίς να βασίζεται σε εξωτερική λογική πέδησης.

Cs έλεγχο διαμόρφωσης:Για τις λειτουργίες ελέγχου του διαγράμματος του άξονα του σπινδέλου (που χρησιμοποιούνται σε πολυλειτουργικά κέντρα στροφής), η μονάδα υποστηρίζει τον αισθητήρα αi BZ εκτός από τον αi Position Coder για τη λειτουργία του άξονα Cs.

Γενικές ερωτήσεις

Ε1: Τι σημαίνει SVSP και πώς διαφέρει από μια τυπική μονάδα SVM;

Το SVSP σημαίνει Servo Spindle Packaged, ένα ενιαίο μοντέλο που ενσωματώνει τόσο τον έλεγχο του άξονα servo (άξονες L, M, N) όσο και τον έλεγχο του σπινδέλου.Ένα τυποποιημένο SVM (Servo Motor Module) χειρίζεται μόνο τους άξονες servo και απαιτεί ένα ξεχωριστό SPM (Spindle Motor Module) για την κίνηση του σπινδέλουΗ μορφή SVSP έχει σχεδιαστεί για συμπαγείς μηχανές CNC, όπου ο συνδυασμός όλων των κινήτρων σε μία μονάδα μειώνει τον χώρο του ντουλάπι, την καλωδίωση και τον αριθμό των εξαρτημάτων.

Ε2: Τι συμβαίνει αν το #A εγκατασταθεί εκεί που απαιτείται το #C;

Οι παραλλαγές λογισμικού διαφέρουν ως προς τα σύνολα παραμέτρων ελέγχου του σέρβο και του σπινδέλου, τα πρωτόκολλα επικοινωνίας και τις ακολουθίες εκκίνησης.Η εγκατάσταση της λανθασμένης παραλλαγής προκαλεί την αποτυχία της δοκιμής εκκίνησης του δίσκου ή την εσφαλμένη συμπεριφορά τουΠάντοτε να επιβεβαιώνετε τον πλήρη αριθμό του εξαρτήματος, συμπεριλαμβανομένου του προθεσμίου από την ετικέτα της εγκατεστημένης μονάδας πριν από την παραγγελία.

Ε3: Η ενότητα εμφανίζει συναγερμό κατά την εκκίνηση.

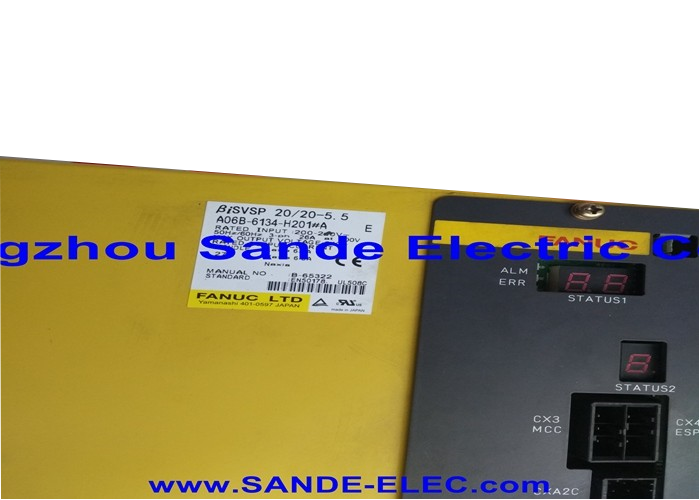

Η σειρά A06B-6134 φέρει δύο δείκτες κατάστασης LED στο μπροστινό πρόσωπο.Ανατρέξτε στο εγχειρίδιο συντήρησης του ενισχυτή σερβο/στρογγυλοειδούς της σειράς βi της FANUC για τους ορισμούς των κωδικών LED.Τα τέσσερα κανάλια κίνησης (L, M,N servo + σπινδύλο) συναγερμός ταυτόχρονα κατά την εκκίνηση συνήθως υποδεικνύει ένα πρόβλημα επικοινωνίας FSSB ή μια βλάβη τροφοδοσίας ενέργειας και όχι μια αποτυχία μεμονωμένου στοιχείου άξονα.

Ε4: Μπορεί μια διαφορετική παραλλαγή A06B-6134 (π.χ. H301 ή H303) να αντικαταστήσει την H302?

Διαφορετικές παραλλαγές H-suffix στη σειρά A06B-6134 έχουν διαφορετικές ονομαστικές τάσεις και διαμορφώσεις ισχύος.Το H302 (BiSVSP 20/20/40-11) δεν μπορεί να αντικατασταθεί από H301 ή H303 χωρίς να επαληθευθεί ότι οι ονομαστικές τάσεις ισχύος και ισχύς σφαιριδίου του εφεδρικού ελεγκτικού αξόνου ανταποκρίνονται στις αρχικές προδιαγραφές του κινητήρα.- Ελέγξτε τα χαρακτηριστικά της αρχικής μονάδας και τις πινακίδες του κινητήρα πριν αποδεχτείτε ένα υποκατάστατο.

Ε5: Απαιτείται η A06B-6134-H302 ξεχωριστή μονάδα παροχής ισχύος PSM;

- Όχι, όχι, όχι. The Beta i SVSP series includes its own built-in AC-to-DC conversion with regenerative capability — it connects directly to the 200–240V AC three-phase supply without requiring a separate PSM (Power Supply Module)Η αυτοτελής αυτή αρχιτεκτονική αποτελεί ένα από τα βασικά πλεονεκτήματα του μορφότυπου SVSP για τις συμπαγές εγκαταστάσεις μηχανών.
