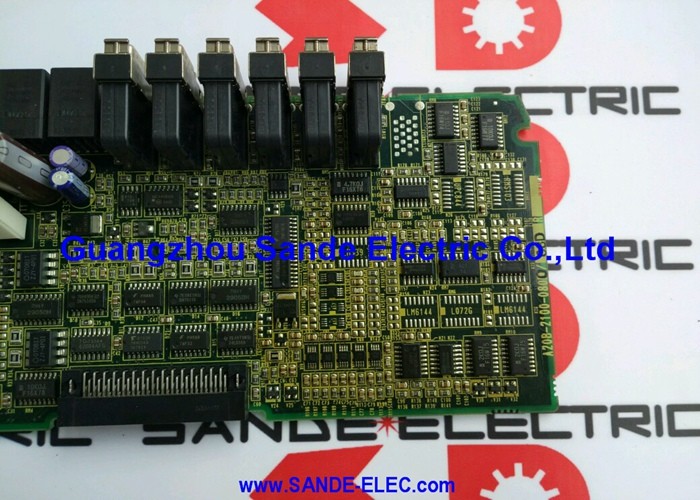

Νέα GE FANUC A20B-2002-0521 Μοντέλος ελέγχου A20B20020521 A2OB-2OO2-O521

A20B-2002-0521 | FANUC Πίνακας χειριστή I/O PCB — 48DI / 32DO / Χωρίς διεπαφή MPG / Μονάδα σύνδεσης πίνακα CNC

48/32 Χωρίς MPG — The Compact Panel I/O

Η σειρά FANUC A20B-2002 παρέχει πλακέτες I/O σύνδεσης πίνακα χειριστή σε πολλαπλά επίπεδα χωρητικότητας. Σε αυτήν τη σειρά, το A20B-2002-0521 είναι η συμπαγής παραλλαγή — 48 εισόδους και 32 εξόδους χωρίς τη διεπαφή Manual Pulse Generator (χειροκίνητος τροχός):

Οι συμπαγείς προδιαγραφές του A20B-2002-0521 ταιριάζουν σε μηχανήματα με απλούστερους πίνακες χειριστή — πίνακες που ελέγχουν λιγότερες λειτουργίες και λειτουργίες μηχανής και όπου ο χειροτροχός (MPG) είτε απουσιάζει είτε χρησιμοποιείται από ξεχωριστή ειδική πλακέτα διασύνδεσης.

Βασικές Προδιαγραφές

48 Είσοδοι, 32 Έξοδοι — Κάλυψη τυπικού πίνακα

Το συμπλήρωμα 48/32 DI/DO του A20B-2002-0521 χειρίζεται τις απαιτήσεις σήματος ενός τυπικού πίνακα χειριστή CNC χωρίς προηγμένες βοηθητικές λειτουργίες:

48 ψηφιακές είσοδοι (τυπική κατανομή σήματος):Επαφές επιλογέα λειτουργίας (AUTO/JOG/MDI/EDIT/REF ​​— κάθε θέση σε ξεχωριστή είσοδο), βήματα παράκαμψης τροφοδοσίας, εκκίνηση κύκλου, αναμονή τροφοδοσίας, διακοπή έκτακτης ανάγκης, προαιρετική διακοπή, μονό μπλοκ, στεγνή λειτουργία, κλείδωμα μηχανής, κλειδί προστασίας μνήμης, βήματα παράκαμψης άξονα και πλήκτρα λειτουργιών για το συγκεκριμένο μηχάνημα.

32 ψηφιακές έξοδοι:Λειτουργία ενεργών ενδεικτικών λυχνιών, ενεργού κύκλου, αναμονής τροφοδοσίας, συναγερμού, ετοιμότητας, ενδείξεων λειτουργίας άξονα και εξόδους λαμπτήρων λειτουργίας για το συγκεκριμένο μηχάνημα.

Η χωρητικότητα 48/32 ταιριάζει με πίνακες όπου ο επιλογέας λειτουργίας, οι διακόπτες παράκαμψης και τα πλήκτρα ελέγχου βασικού κύκλου είναι η κύρια διεπαφή χειριστή — χωρίς τα εκτεταμένα πλήκτρα λειτουργίας και τα βοηθητικά σήματα πίνακα που απαιτούν τη μεγαλύτερη πλακέτα 72/56.

Σενάρια εφαρμογής

Συμπαγής αντικατάσταση I/O πάνελ CNC:Ένα μηχάνημα CNC FANUC με τυπικό πίνακα χειριστή (χωρίς χειροκίνητο ή χωριστή διεπαφή χειροτροχού) αναπτύσσει συναγερμούς I/O πάνελ. Το A20B-2002-0521 έχει αναγνωριστεί. Η αντικατάσταση επαναφέρει όλες τις λειτουργίες του πίνακα.

Απλός κεντρικός πίνακας περιστροφής CNC:Ένας τόρνος CNC με βασικό πίνακα χειριστή — επιλογέα λειτουργίας, παράκαμψη τροφοδοσίας, λυχνίες έναρξης/διακοπής κύκλου και λυχνίες κατάστασης — χρησιμοποιεί το A20B-2002-0521 για το σετ σήματος 48/32 χωρίς να απαιτείται η διεπαφή MPG της μεγαλύτερης πλακέτας.

FAQ

Ε1: Μπορεί το A20B-2002-0521 να αντικαταστήσει το A20B-2002-0470 (72/56 με MPG) όταν η μεγαλύτερη πλακέτα δεν είναι διαθέσιμη;

Μόνο εάν το πρόγραμμα PMC του πίνακα χρησιμοποιεί 48 ή λιγότερα DI και 32 ή λιγότερα DO. Εάν το PMC απευθύνει σήματα στην περιοχή 49–72 DI ή 33–56 DO, αυτά τα σήματα απουσιάζουν στο A20B-2002-0521 — προκαλώντας συναγερμούς PMC. Επίσης, εάν ο πίνακας διαθέτει χειροτροχό και τα σήματα του έχουν αντιστοιχιστεί στη διεπαφή MPG του A20B-2002-0470, η τοποθέτηση του A20B-2002-0521 θα άφηνε τον χειροτροχό χωρίς συντήρηση. Μην κάνετε αντικατάσταση χωρίς να επαληθεύσετε τη χρήση εισόδου/εξόδου PMC και την εκχώρηση MPG.

Ε2: Είναι σημαντική η ονομασία W/O MPG κατά την παραγγελία αντικατάστασης;

Ναί. Στον αριθμό εξαρτήματος A20B-2002-0521, ορίζεται το χαρακτηριστικό "W/O MPG" — αυτή είναι η πλακέτα χωρίς διεπαφή MPG. Μπορεί να υπάρχει αντίστοιχος αριθμός εξαρτήματος με διεπαφή MPG στην ίδια χωρητικότητα 48/32 DI/DO. Εάν η αρχική πλακέτα έχει δυνατότητα MPG, επιβεβαιώστε τον ακριβή αριθμό ανταλλακτικού από την τοποθετημένη ετικέτα της πλακέτας πριν την παραγγελία.

Ε3: Η αντικατάσταση του A20B-2002-0521 απαιτεί αλλαγές στο πρόγραμμα PMC;

Όχι. Τα προγράμματα PMC διευθύνουν I/O με I/O Διεύθυνση κόμβου σύνδεσης και αριθμός σήματος — όχι ταυτότητα πλακέτας. Μια παρόμοια αντικατάσταση στην ίδια διεύθυνση κόμβου επαναφέρει όλα τα I/O του πίνακα χωρίς αλλαγές PMC. Επαληθεύστε όλες τις λειτουργίες του πίνακα μετά την τοποθέτηση πριν επιστρέψετε στην παραγωγή.

Ε4: Ποιες είναι οι συνέπειες της αποτυχίας του A20B-2002-0521;

Όταν η πλακέτα σύνδεσης του πίνακα χειριστή αποτύχει, το CNC PMC χάνει την επαφή με όλα τα σήματα του πίνακα μέσω αυτής της μονάδας. Η επιλογή τρόπου λειτουργίας σταματά να λειτουργεί, τα κουμπιά έναρξης κύκλου και διατήρησης τροφοδοσίας δεν ανταποκρίνονται και οι ενδεικτικές λυχνίες δεν ενημερώνονται πλέον. Οι κωδικοί συναγερμού I/O Link που δείχνουν προς τη διεύθυνση της μονάδας πίνακα επιβεβαιώνουν το σφάλμα της πλακέτας.

Ε5: Πώς συγκρίνεται το A20B-2002-0521 με το A16B-2203-0881 (96/64 μονάδα I/O);

Το A16B-2203-0881 (96/64 DI/DO) είναι μια μονάδα εισόδου/εξόδου μηχανής — που συνδέεται με τις συσκευές μηχανικού πεδίου του μηχανήματος (διακόπτες ορίου, αισθητήρες, ηλεκτρομαγνητικές βαλβίδες σε όλη τη δομή του μηχανήματος). Το A20B-2002-0521 (48/32 DI/DO) είναι συγκεκριμένα μια μονάδα σύνδεσης πίνακα χειριστή — που συνδέεται με τους διακόπτες και τις λάμπες του πίνακα χειριστή. Και οι δύο είναι πίνακες εισόδου/εξόδου, αλλά εξυπηρετούν διαφορετικά επίπεδα μηχανής: σώμα μηχανής έναντι διεπαφής χειριστή.
