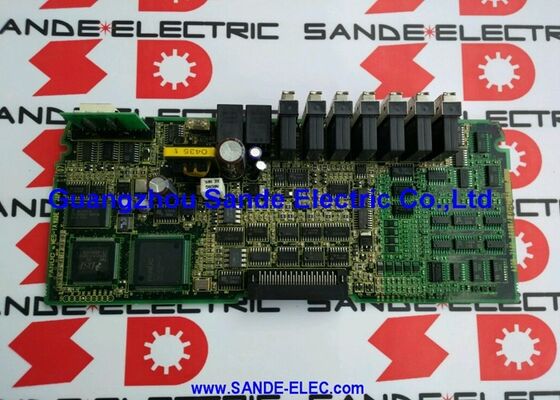

FANUC A20B-2002-0210 Πίνακας διασύνδεσης κατά σειρά λεωφορείου υψηλής ταχύτητας

FANUC A20B-2002-0210 | Πλακέτα Διεπαφής Power C / HSSB — Πλακέτα Επικοινωνίας CNC-προς-PC μέσω σειριακής διαύλου υψηλής ταχύτητας, Σειρά A20B-2002, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A20B-2002-0210 είναι η πλακέτα διεπαφής HSSB (High-Speed Serial Bus) — το υλικό που καθιστά δυνατές τις αρχιτεκτονικές "Power C" και Open CNC της FANUC. Για να κατανοήσετε γιατί αυτή η πλακέτα είναι σημαντική, βοηθά να κατανοήσετε τι σχεδιάστηκε να κάνει το HSSB.

Στα μέσα έως τα τέλη της δεκαετίας του 1990, η FANUC αναγνώρισε ότι οι κατασκευαστές εργαλειομηχανών και οι τελικοί χρήστες ήθελαν όλο και περισσότερο να ενσωματώσουν την τυπική υπολογιστική ικανότητα των PC παράλληλα με τον έλεγχο πραγματικού χρόνου του CNC — για προσαρμοσμένες διεπαφές χειριστή, ροή προγραμμάτων DNC από διακομιστές στο εργοστάσιο, συλλογή δεδομένων παραγωγής, διαχείριση διάρκειας ζωής εργαλείων και ενσωμάτωση διαδικασιών.

Η πρόκληση ήταν ότι οι τυπικοί δίαυλοι επέκτασης PC (ISA, PCI) δεν μπορούσαν να ικανοποιήσουν τις απαιτήσεις καθυστέρησης πραγματικού χρόνου της ανταλλαγής δεδομένων CNC, και οι τυπικές σειριακές θύρες (RS-232) ήταν πολύ αργές για μεταφορές μεγάλων προγραμμάτων. Η απάντηση της FANUC ήταν το HSSB — ένας ιδιόκτητος σειριακός δίαυλος ειδικά σχεδιασμένος για ντετερμινιστική επικοινωνία υψηλού εύρους ζώνης μεταξύ ενός CNC της FANUC και ενός συντοπισμένου PC.

Το A20B-2002-0210 είναι το υλικό από την πλευρά του CNC αυτής της σύνδεσης HSSB. Εγκαθίσταται στο backplane του συστήματος CNC (ή σε μια ειδική υποδοχή σε ένα σετ καρτών διεπαφής FANUC) και διαχειρίζεται το πρωτόκολλο σειριακού διαύλου από την πλευρά του CNC της σύνδεσης.

Η πλευρά του PC εξυπηρετείται από μια συνοδευτική κάρτα διεπαφής HSSB (συνήθως μια κάρτα ISA ή PCI εγκατεστημένη στο PC) — μαζί, οι δύο πλακέτες δημιουργούν ένα αποκλειστικό κανάλι επικοινωνίας μεταξύ του περιβάλλοντος επεξεργασίας πραγματικού χρόνου του CNC και του λειτουργικού συστήματος γενικού σκοπού του PC.

Βασικές Προδιαγραφές

HSSB — Τι Είναι και Γιατί Ήταν Απαραίτητο

Το High-Speed Serial Bus ήταν η λύση της FANUC στο κενό ενσωμάτωσης μεταξύ της επεξεργασίας CNC πραγματικού χρόνου και των εφαρμογών χειριστή που βασίζονται σε PC.

Σε αντίθεση με τις τυπικές μεθόδους επικοινωνίας CNC (RS-232 στα 9.6–38.4kbps, ή κάρτα μνήμης PCMCIA για μεταφορά προγραμμάτων), το HSSB παρείχε:

Ντετερμινιστική καθυστέρηση: Το πρωτόκολλο HSSB διασφαλίζει ότι τα δεδομένα κατάστασης του CNC (θέση μηχανής, ταχύτητα ατράκτου, συναγερμοί, μετρητής προγράμματος) μεταδίδονται στο PC εντός ενός ορίου χρόνου — κρίσιμο για προσαρμοσμένες εφαρμογές διεπαφής χειριστή που πρέπει να εμφανίζουν την κατάσταση της μηχανής σε πραγματικό χρόνο χωρίς αντιληπτή καθυστέρηση.

Υψηλό εύρος ζώνης: Το HSSB λειτουργεί σε ταχύτητες τάξεις μεγέθους υψηλότερες από το RS-232, επιτρέποντας τη μεταφορά μεγάλων προγραμμάτων CNC από έναν διακομιστή DNC στη μνήμη προγραμμάτων του CNC σε δευτερόλεπτα αντί για λεπτά.

Αμφίδρομα δεδομένα πραγματικού χρόνου: Όχι μόνο μεταφορά προγραμμάτων — το HSSB επιτρέπει στην εφαρμογή PC να διαβάζει και να γράφει παραμέτρους CNC, σήματα PMC και κατάσταση μηχανής σε σχεδόν πραγματικό χρόνο, επιτρέποντας εξελιγμένες εφαρμογές παρακολούθησης διαδικασιών, προσαρμοστικού ελέγχου και συλλογής δεδομένων μηχανής.

Ενσωματωμένο λογισμικό: Η FANUC παρείχε μια βιβλιοθήκη λογισμικού (το FANUC HSSB API) για την πλευρά του PC, επιτρέποντας στους κατασκευαστές εργαλειομηχανών και τους ολοκληρωτές συστημάτων να γράφουν προσαρμοσμένες εφαρμογές σε C ή C++ που επικοινωνούσαν απευθείας με το CNC μέσω της σύνδεσης HSSB.

Αρχιτεκτονική Power C — Πλαίσιο Ενσωμάτωσης

Η ονομασία "Power C" στην περιγραφή του A20B-2002-0210 προσδιορίζει μια συγκεκριμένη έννοια ενσωμάτωσης συστήματος της FANUC, όπου το υλικό CNC (με εγκατεστημένο το A20B-2002-0210) λειτουργεί παράλληλα με ένα αποκλειστικό PC (συνήθως έναν βιομηχανικό υπολογιστή τοποθετημένο στο ίδιο ντουλάπι ή σε κοντινή απόσταση) που εκτελεί το λογισμικό Open CNC της FANUC. Σε αυτή τη διαμόρφωση:

Το CNC της FANUC χειρίζεται όλες τις λειτουργίες πραγματικού χρόνου — παρεμβολή, έλεγχο σερβο μέσω FSSB, εκτέλεση κλίμακας PMC και διαχείριση I/O μηχανής — σε επίπεδο υλικού, με τις εγγυήσεις απόδοσης πραγματικού χρόνου που αυτό απαιτεί.

Το συνδεδεμένο PC χειρίζεται μη-πραγματικού χρόνου αλλά υπολογιστικά εντατικές λειτουργίες — τη γραφική διεπαφή χειριστή με εμφάνιση τροχιάς, τον διακομιστή προγραμμάτων DNC (ροή μεγάλων προγραμμάτων από ένα δίκτυο εργοστασίου στο CNC), το σύστημα καταγραφής δεδομένων μηχανής και οποιαδήποτε προσαρμοσμένη εφαρμογή κατασκευαστή μηχανής που απαιτεί πλήρες λειτουργικό σύστημα (Windows, συνήθως) αντί για το περιορισμένο περιβάλλον που είναι διαθέσιμο στην ίδια τη διεπαφή χειριστή του CNC.

Το A20B-2002-0210 είναι το φυσικό υλικό που καθιστά δυνατή αυτήν την παράλληλη αρχιτεκτονική — είναι ο σύνδεσμος επικοινωνίας που είναι πάντα ενεργός και διασφαλίζει ότι τα δύο περιβάλλοντα επεξεργασίας παραμένουν σε συγχρονισμό.

Τρόποι Αστοχίας και Συμπτώματα

Όταν το A20B-2002-0210 αστοχήσει, τα συμπτώματα είναι συγκεκριμένα για τον σύνδεσμο επικοινωνίας HSSB:

Το λογισμικό PC χάνει τη σύνδεση με το CNC: Η εφαρμογή Open CNC ή Power C στο PC εμφανίζει ένα μήνυμα "Σύνδεση CNC χαμένη" ή "Σφάλμα HSSB", παρόλο που το ίδιο το CNC συνεχίζει να λειτουργεί κανονικά μέσω της δικής του κονσόλας χειριστή.

Η μεταφορά προγραμμάτων DNC αποτυγχάνει: Προγράμματα που μεταφέρθηκαν προηγουμένως από το PC στο CNC μέσω HSSB δεν μπορούν πλέον να σταλούν — το CNC είτε δεν εμφανίζει δραστηριότητα DNC είτε παράγει σφάλμα επικοινωνίας.

Η εμφάνιση δεδομένων πραγματικού χρόνου παγώνει: Η εμφάνιση θέσης άξονα, ο δείκτης ταχύτητας ατράκτου και η εμφάνιση συναγερμών της διεπαφής χειριστή του PC σταματούν να ενημερώνονται — η ροή δεδομένων HSSB από το CNC στο PC έχει διακοπεί.

Διακοπτόμενη σύνδεση: Πιο συχνά από την πλήρη αστοχία, το A20B-2002-0210 παρουσιάζεται ως διακοπτόμενες πτώσεις σύνδεσης, ιδιαίτερα μετά από αρκετές ώρες λειτουργίας του ντουλαπιού (υποδηλώνοντας αστοχία εξαρτήματος που σχετίζεται με τη θερμοκρασία που συμβαίνει μόνο όταν η πλακέτα φτάσει σε θερμοκρασία λειτουργίας).

Συχνές Ερωτήσεις

Ε1: Μπορεί το FANUC HSSB (A20B-2002-0210) να χρησιμοποιηθεί με σύγχρονα PC που εκτελούν Windows 10 ή νεότερες εκδόσεις;

Η διεπαφή HSSB απαιτεί τη συνοδευτική κάρτα HSSB από την πλευρά του PC (μια ξεχωριστή πλακέτα ISA ή PCI) και τη βιβλιοθήκη λογισμικού HSSB της FANUC. Τα σύγχρονα PC συνήθως δεν διαθέτουν υποδοχές ISA, και οι κάρτες HSSB PCI ενδέχεται να μην διαθέτουν προγράμματα οδήγησης συμβατά με Windows 10/11. Τα περισσότερα συστήματα FANUC που βασίζονται σε HSSB που συναντώνται σήμερα εκτελούνται σε παλαιότερα βιομηχανικά PC με λειτουργικά συστήματα Windows XP ή παλαιότερα — η αντικατάσταση του PC σε ένα σύστημα HSSB είναι ένα σημαντικό έργο μηχανικής που μπορεί να απαιτήσει υποστήριξη FANUC για τον εντοπισμό μιας συμβατής επιλογής διεπαφής PC τρέχουσας γενιάς (υπάρχουν εναλλακτικές λύσεις μέσω Ethernet για το HSSB σε νεότερες γενιές CNC FANUC).

Ε2: Είναι το A20B-2002-0210 ίδιο με τις τυπικές πλακέτες HSSB (A20B-8001-0290, A20B-8001-0581);

Όχι. Οι πλακέτες HSSB της σειράς A20B-8001-0XXX και το A20B-2002-0210 μπορεί να εξυπηρετούν παρόμοιες λειτουργίες (σειριακή επικοινωνία CNC-προς-PC), αλλά είναι διαφορετικές γενιές υλικού και διαμορφώσεις στην γκάμα προϊόντων της FANUC.

Η σειρά A20B-8001 τείνει να είναι η πλακέτα από την πλευρά του PC με δίαυλο ISA, ενώ το A20B-2002-0210 αναγνωρίζεται ως πλακέτα Power C / HSSB από την πλευρά του CNC. Επιβεβαιώστε τον συγκεκριμένο αριθμό εξαρτήματος που απαιτείται από την τεκμηρίωση του συστήματος ή την ετικέτα της εγκατεστημένης πλακέτας πριν παραγγείλετε αντικατάσταση.

Ε3: Μπορεί το CNC να συνεχίσει να λειτουργεί για κατεργασία εάν το A20B-2002-0210 αστοχήσει;

Ναι, στις περισσότερες διαμορφώσεις. Ο σύνδεσμος HSSB εξυπηρετεί τις λειτουργίες ενσωμάτωσης του PC (διεπαφή χειριστή, DNC, συλλογή δεδομένων) — οι βασικές λειτουργίες πραγματικού χρόνου του CNC (έλεγχος σερβο, κλίμακα PMC, I/O μηχανής) χειρίζονται από την κύρια πλακέτα CPU και το υλικό ελέγχου σερβο, τα οποία λειτουργούν ανεξάρτητα από το HSSB.

Εάν το A20B-2002-0210 αστοχήσει, το PC χάνει τη σύνδεσή του με το CNC, αλλά η μηχανή μπορεί συνήθως να συνεχίσει να εκτελεί προγράμματα που έχουν ήδη φορτωθεί στη μνήμη του CNC χρησιμοποιώντας την δική του κονσόλα MDI/χειριστή.

Η ροή DNC νέων προγραμμάτων από το PC στο CNC δεν θα είναι διαθέσιμη μέχρι να αντικατασταθεί η πλακέτα HSSB.

Ε4: Ποιες είναι οι πιο συχνές αιτίες αστοχίας του A20B-2002-0210 σε εγκατεστημένα συστήματα;

Η υποβάθμιση των ηλεκτρολυτικών πυκνωτών στο τμήμα τροφοδοσίας της πλακέτας είναι η πιο συχνή αιτία αστοχίας που σχετίζεται με την ηλικία — τα ολοκληρωμένα κυκλώματα σειριακής διεπαφής υψηλής ταχύτητας απαιτούν καθαρές, σταθερές τάσεις τροφοδοσίας DC, και ακόμη και μέτριες αυξήσεις στο ESR των πυκνωτών μπορούν να προκαλέσουν προβλήματα ακεραιότητας σήματος στον σύνδεσμο HSSB.

Τα εξαρτήματα πομπού/δέκτη οπτικών ινών HSSB (εάν η πλακέτα χρησιμοποιεί οπτική ίνα για τον σύνδεσμο HSSB) μπορούν να υποβαθμιστούν με την πάροδο του χρόνου, μειώνοντας την ισχύ εξόδου και προκαλώντας τελικά σφάλματα επικοινωνίας σε οριακές συνθήκες.

Ζημιά ESD κατά τη συντήρηση του PC (εάν το PC και το ντουλάπι CNC είναι συνδεδεμένα και το ένα ανοιχτεί απρόσεκτα) είναι μια κοινή αιτία που προκαλείται από συμβάντα.

Ε5: Απαιτείται αντίγραφο ασφαλείας των δεδομένων CNC πριν από την αντικατάσταση του A20B-2002-0210;

Το A20B-2002-0210 είναι μια πλακέτα διεπαφής — δεν αποθηκεύει δεδομένα χρήστη CNC (παράμετροι, προγράμματα, μετατοπίσεις). Η αντικατάστασή του δεν επηρεάζει κανένα δεδομένο που είναι αποθηκευμένο στις μονάδες SRAM ή FROM του CNC.

Ωστόσο, εάν η διαμόρφωση του λογισμικού του PC περιλαμβάνει ρυθμίσεις ειδικές για HSSB (αριθμός καναλιού CNC, διεύθυνση επικοινωνίας ή παρόμοια), αυτές οι ρυθμίσεις στην εφαρμογή PC ενδέχεται να χρειαστεί να επαληθευτούν ή να επαναδιαμορφωθούν μετά την αντικατάσταση του υλικού.

Η πλευρά του CNC δεν απαιτεί αποκατάσταση δεδομένων μετά από αντικατάσταση πλακέτας HSSB.
