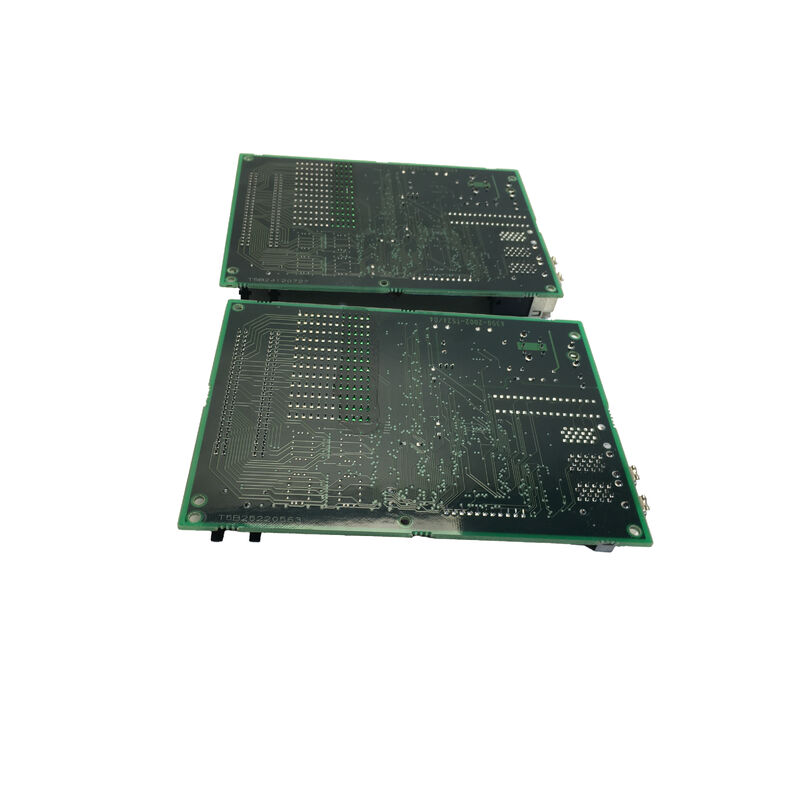

FANUC A20B-2002-0110 | Πλακέτα PCB 2 υποδοχών — Σειρά A20B-2002, Διασύνδεση Ράγας Ελεγκτή CNC, Διανομή Ισχύος και Σήματος, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A20B-2002-0110 είναι η πλακέτα PCB backplane 2 υποδοχών από τη σειρά A20B-2002 της FANUC — η φυσική βάση πάνω στην οποία δύο μονάδες ελέγχου CNC τοποθετούνται και λειτουργούν μαζί. Στην αρχιτεκτονική μηχανικής των ελεγκτών CNC της σειράς 16/18 της FANUC, τα ηλεκτρονικά ελέγχου δεν κατασκευάζονται ως μία μονολιθική πλακέτα, αλλά ως μια συλλογή από μονάδες ειδικού σκοπού — κύρια CPU, διεπαφή σερβο, επιλογές I/O, επέκταση μνήμης, κάρτες επικοινωνίας — που συνδέονται σε ένα κοινό backplane.

Αυτή η αρθρωτή σχεδίαση ήταν μια σκόπιμη επιλογή: επιτρέπει την αντικατάσταση ελαττωματικών μονάδων χωρίς να διαταράσσονται οι λειτουργικές μονάδες, επιτρέπει την επέκταση της δυνατότητας του συστήματος προσθέτοντας μια νέα κάρτα επιλογής σε μια ανοιχτή υποδοχή και απλοποιεί την κατασκευή επιτρέποντας στη FANUC να συνδυάζει μονάδες για τη δημιουργία διαφορετικών διαμορφώσεων CNC από μια κοινή πλατφόρμα υλικού.

Το backplane είναι αυτό που κάνει αυτό να λειτουργεί.

Κάθε μονάδα σε μια ράγα ελεγκτή FANUC συνδέεται στο backplane μέσω συνδετήρων ακμής — επιχρυσωμένες επαφές που ταιριάζουν με τα δάχτυλα ακμής της κάρτας στο κάτω άκρο κάθε μονάδας. Μέσω αυτών των συνδετήρων, το backplane παρέχει τάσεις τροφοδοσίας (τις ρυθμισμένες γραμμές DC από τη μονάδα τροφοδοσίας του CNC) σε κάθε μονάδα ταυτόχρονα, και παρέχει τις κοινές γραμμές σήματος διαύλου που επιτρέπουν στις μονάδες να επικοινωνούν μεταξύ τους.

Για ένα backplane 2 υποδοχών, δύο μονάδες συνυπάρχουν σε αυτό το κοινό ηλεκτρικό περιβάλλον.

Η μορφή 2 υποδοχών του A20B-2002-0110 το καθιστά την πιο συμπαγή διαμόρφωση στη σειρά — χρησιμοποιείται σε τμήματα ελεγκτή όπου μόνο δύο μονάδες χρειάζεται να μοιράζονται μια κοινή ράγα, ή σε συστήματα όπου χρησιμοποιούνται μεμονωμένα τμήματα ράγας για την χωρική κατανομή των ηλεκτρονικών ελέγχου εντός ενός μεγάλου ντουλαπιού.

Μεγαλύτερες διαμορφώσεις ράγας FANUC χρησιμοποιούν παραλλαγές backplane 3, 4 ή 6 υποδοχών από την ίδια οικογένεια A20B-2002· κάθε μία εκτελεί την ίδια θεμελιώδη λειτουργία, αλλά με περισσότερες θέσεις μονάδων.

Βασικές Προδιαγραφές

Η Μηχανική Εντός ενός "Παθητικού" Backplane

Η ονομασία του A20B-2002-0110 ως "παθητική" πλακέτα σημαίνει ότι δεν περιέχει μικροεπεξεργαστές, μνήμη ή ενεργή επεξεργασία σήματος. Αλλά παθητικό δεν σημαίνει απλό.

Ο σχεδιασμός PCB ενός βιομηχανικού backplane περιλαμβάνει αρκετές μηχανολογικές προκλήσεις που είναι αόρατες από έξω:

Σχεδιασμός γραμμών τροφοδοσίας: Οι γραμμές τροφοδοσίας του backplane φέρουν το συνδυασμένο φορτίο όλων των εγκατεστημένων μονάδων ταυτόχρονα.

Για ένα backplane 2 υποδοχών σε ένα σύστημα CNC FANUC, αυτό σημαίνει ότι οι γραμμές χαλκού που μεταφέρουν +5V, ±15V και +24V πρέπει να αντέχουν τη μέγιστη κατανάλωση ρεύματος δύο πλήρως φορτωμένων μονάδων ελέγχου — δυνητικά αρκετά αμπέρ — χωρίς υπερβολική πτώση τάσης λόγω αντίστασης, και χωρίς οι γραμμές να θερμαίνονται στο σημείο της ζημιάς στο υπόστρωμα της PCB.

Το πλάτος της γραμμής, το βάρος του χαλκού και ο σχεδιασμός των via συμβάλλουν στην μακροπρόθεσμη ακεραιότητα παροχής ισχύος της πλακέτας.

Ακεραιότητα σήματος διαύλου: Οι παράλληλες γραμμές δεδομένων στο backplane μεταφέρουν ψηφιακά σήματα σε ταχύτητες έως και δεκάδες μεγαχέρτζ.

Σε αυτές τις συχνότητες, η γραμμή PCB λειτουργεί ως γραμμή μετάδοσης — η αντίστασή της πρέπει να ταιριάζει με την αντίσταση των κυκλωμάτων οδήγησης και λήψης για να αποτραπούν ανακλάσεις σήματος που προκαλούν σφάλματα διαύλου.

Η στοίβαξη των επιπέδων του backplane, η γεωμετρία των γραμμών και ο σχεδιασμός τερματισμού είναι όλα μηχανολογικά σχεδιασμένα για ακεραιότητα σήματος στην καθορισμένη συχνότητα λειτουργίας.

Απομόνωση μεταξύ μονάδων: Παρά τον κοινό δίαυλο, ορισμένα σήματα στο backplane πρέπει να δρομολογούνται μόνο σε συγκεκριμένες υποδοχές.

Το σχέδιο του backplane καθορίζει ακριβώς ποιες ακίδες συνδετήρων είναι κοινές σε όλες τις υποδοχές και ποιες είναι αφιερωμένες σε μεμονωμένες υποδοχές — ένα σφάλμα σε αυτή τη δρομολόγηση κατά το χρόνο σχεδιασμού της PCB θα προκαλούσε δύο μονάδες να παρεμβαίνουν στα αφιερωμένα σήματα η μία της άλλης.

Τα σχέδια backplane της FANUC επικυρώνονται έναντι του πλήρους φάσματος των συνδυασμών μονάδων που μπορούν να εγκατασταθούν.

Όταν το A20B-2002-0110 Χρειάζεται Αντικατάσταση

Οι βλάβες του backplane είναι σπάνιες — η πλακέτα δεν έχει κινούμενα μέρη και ενεργά εξαρτήματα που παλιώνουν και βλάπτονται υπό κανονική ηλεκτρική καταπόνηση. Όταν συμβαίνουν, οι αιτίες είναι συγκεκριμένες:

Ζημιά από υπέρταση: Μια αιχμή τάσης στην τροφοδοσία AC ή στον εσωτερικό δίαυλο DC του CNC, αν είναι αρκετά σοβαρή ώστε να υπερβεί τη διηλεκτρική αντοχή του υποστρώματος της PCB, προκαλεί διάσπαση μόνωσης μεταξύ γειτονικών γραμμών τροφοδοσίας και γείωσης.

Η κατεστραμμένη περιοχή εμφανίζεται οπτικά ως απανθρακωμένο ή αποχρωματισμένο υλικό PCB — ιχνηλασία — και αντιπροσωπεύει ένα συνεχιζόμενο μερικό βραχυκύκλωμα που μπορεί να δημιουργήσει τόξο υπό φορτίο ή να επιδεινωθεί προοδευτικά.

Οποιαδήποτε πλακέτα εμφανίζει ορατή ιχνηλασία από συμβάν υπέρτασης πρέπει να αντικατασταθεί, όχι να συνεχίσει σε λειτουργία.

Εισχώρηση ψυκτικού ή μόλυνσης: Τα περιβάλλοντα εργαλειομηχανών παράγουν αιωρούμενη ομίχλη ψυκτικού, μεταλλική σκόνη και αερολύματα λαδιού. Μετά από χρόνια λειτουργίας, αυτή η μόλυνση εισέρχεται στο ντουλάπι ελέγχου και εγκαθίσταται στις επιφάνειες της PCB.

Σε ένα backplane, όπου τα επίπεδα τροφοδοσίας και γείωσης εκτελούνται σε στενή απόσταση στην ίδια πλακέτα, ένα αγώγιμο φιλμ μόλυνσης δημιουργεί μονοπάτια διαρροής που προκαλούν διαλείποντα σφάλματα διαύλου ή αστάθεια γραμμής τροφοδοσίας.

Ο καθαρισμός της πλακέτας με κατάλληλο διαλύτη βαθμού ηλεκτρονικών μπορεί να επιλύσει προσωρινά το πρόβλημα· εάν η μόλυνση επανεμφανιστεί, η αντικατάσταση της πλακέτας καθίσταται απαραίτητη.

Φυσική ζημιά συνδετήρα: Επαναλαμβανόμενες εισαγωγές και αφαιρέσεις μονάδων — κατά τη διάρκεια πολλών ετών συντήρησης — φθείρουν σταδιακά τις επαφές του συνδετήρα ακμής του backplane. Οι φθαρμένες ή οξειδωμένες επαφές παράγουν διαλείποντα σφάλματα μονάδων που είναι αδιάκριτα σε επίπεδο συστήματος από μια ελαττωματική μονάδα.

Η οπτική επιθεώρηση των επαφών του συνδετήρα και ο έλεγχος συνέχειας των ακίδων του συνδετήρα εντοπίζουν αυτόν τον τρόπο βλάβης.

Συχνές Ερωτήσεις

Ε1: Πώς αναγνωρίζεται το A20B-2002-0110 ως το σωστό backplane 2 υποδοχών για ένα συγκεκριμένο σύστημα CNC;

Το σωστό backplane καθορίζεται στο εγχειρίδιο συντήρησης ή στο εγχειρίδιο σύνδεσης υλικού του CNC — η FANUC δημοσιεύει πίνακες διαμόρφωσης υλικού που αναφέρουν ποιος αριθμός εξαρτήματος backplane χρησιμοποιείται με ποιον συνδυασμό μονάδων.

Η ετικέτα του αριθμού εξαρτήματος της εγκατεστημένης πλακέτας (συνήθως σε μια άκρη της PCB) επιβεβαιώνει επίσης άμεσα την εγκατεστημένη παραλλαγή.

Εντός της οικογένειας A20B-2002, οι παραλλαγές 2 υποδοχών διαφέρουν από τις παραλλαγές 3 ή 6 υποδοχών σε φυσικές διαστάσεις, αριθμό υποδοχών και μερικές φορές στην ακίδα συνδετήρα — αντιστοιχίστε πάντα τον ακριβή αριθμό εξαρτήματος από την αρχική εγκατάσταση.

Ε2: Συνδέονται όλες οι μονάδες από τη σειρά A20B-2002 στο backplane A20B-2002-0110;

Όχι απαραίτητα — η συμβατότητα μονάδας-backplane εξαρτάται από την αντιστοίχιση της ακίδας συνδετήρα της πλακέτας και των αναθέσεων υποδοχών με τις απαιτήσεις διεπαφής της μονάδας.

Η τεκμηρίωση υλικού της FANUC καθορίζει ποιες μονάδες είναι συμβατές με ποιες παραλλαγές backplane.

Ορισμένες μονάδες είναι ειδικές για υποδοχή (σχεδιασμένες για μια συγκεκριμένη θέση υποδοχής) και δεν μπορούν να εγκατασταθούν σε αυθαίρετη υποδοχή.

Πριν εγκαταστήσετε οποιαδήποτε μονάδα σε ένα εφεδρικό backplane, επαληθεύστε τις αναθέσεις υποδοχών σε σχέση με το εγχειρίδιο υλικού του CNC.

Ε3: Μπορεί το CNC να συνεχίσει να λειτουργεί εάν το backplane αναπτύξει ένα διαλείπον σφάλμα, εφόσον επιλύεται με την επανεκκίνηση;

Η λειτουργία ενός συστήματος CNC με ένα γνωστό ύποπτο backplane ενέχει πραγματικό κίνδυνο παραγωγής. Τα διαλείποντα σφάλματα backplane που επιλύονται με την επανεκκίνηση υποδεικνύουν μια οριακή επαφή ή ένα μερικό βραχυκύκλωμα μόλυνσης που βρίσκεται κοντά στο όριο πρόκλησης επίμονου σφάλματος.

Η κατάσταση θα επιδεινωθεί — η επανεκκίνηση δεν είναι στρατηγική συντήρησης, είναι σύμπτωμα ότι η συντήρηση έχει καθυστερήσει.

Η κατάλληλη αντίδραση είναι ο προγραμματισμός επιθεώρησης και αντικατάστασης της πλακέτας στο νωρίτερο παράθυρο συντήρησης, διατηρώντας ένα εφεδρικό backplane διαθέσιμο για να ελαχιστοποιηθεί η διάρκεια της προγραμματισμένης διακοπής λειτουργίας.

Ε4: Είναι το A20B-2002-0110 το ίδιο με το A20B-2002-0020 (backplane 3 υποδοχών για τη σειρά 16/18);

Όχι — το -0020 είναι ένα backplane 3 υποδοχών και το -0110 είναι ένα backplane 2 υποδοχών. Είναι διαφορετικές πλακέτες με διαφορετικές φυσικές διαστάσεις και διαφορετικούς αριθμούς υποδοχών.

Δεν μπορούν να αντικαταστήσουν η μία την άλλη· τα σημεία στήριξης, οι θέσεις των συνδετήρων και οι διαστάσεις του περιγράμματος της πλακέτας ταιριάζουν με συγκεκριμένα πλαίσια ράγας.

Επιβεβαιώστε τον αριθμό υποδοχών και τον ακριβή αριθμό εξαρτήματος της αρχικής πλακέτας πριν παραγγείλετε αντικατάσταση.

Ε5: Ποιες προφυλάξεις είναι απαραίτητες κατά την αφαίρεση και επανεγκατάσταση μονάδων κατά την αντικατάσταση του backplane;

Απενεργοποιήστε πλήρως πριν ξεκινήσετε. Καταγράψτε τη θέση κάθε μονάδας πριν την αφαίρεση — φωτογραφίστε τη ράγα από μπροστά και από πίσω. Αφαιρέστε τις μονάδες με σταθερή, ομοιόμορφη πίεση κατά μήκος τους — η κίνηση μιας μονάδας κατά την αφαίρεση καταστρέφει τόσο τα δάχτυλα ακμής της μονάδας όσο και τις επαφές του συνδετήρα του backplane.

Με το backplane αντικατεστημένο, εγκαταστήστε κάθε μονάδα στην τεκμηριωμένη αρχική της θέση υποδοχής και επιβεβαιώστε ότι έχει καθίσει πλήρως πριν εφαρμόσετε ισχύ.

Κατά την πρώτη ενεργοποίηση, επαληθεύστε ότι όλες οι μονάδες αρχικοποιούνται κανονικά μέσω των οθονών διαγνωστικών του CNC πριν επιστρέψετε το μηχάνημα στην παραγωγή.
