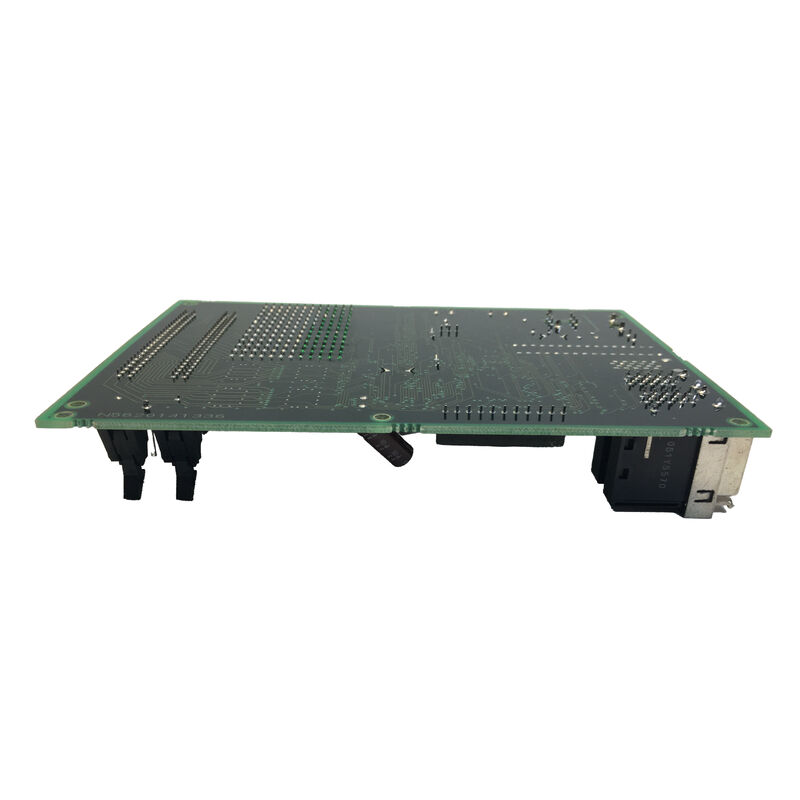

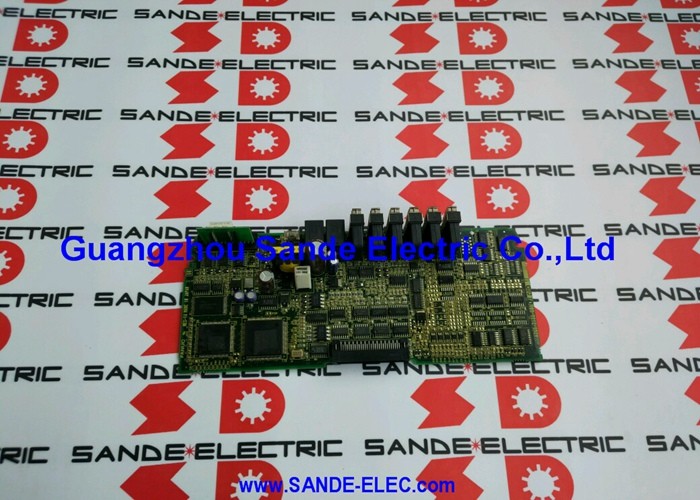

Χρησιμοποιημένο FANUC A20B-2002-0031 Πίνακα A20B20020031 A2OB-2OO2-OO31

FANUC A20B-2002-0031 | Πλακέτα Ελέγχου Ενισχυτή Σερβοκινητήρα Σειράς Alpha SVU — Για Μονάδες Οδήγησης Σειράς A06B-6089, Διεπαφή Τύπου-Β, Καταργημένο, Ανταλλακτικό Συστήματος CNC Παλαιού Τύπου

Επισκόπηση

Η FANUC A20B-2002-0031 είναι η πλακέτα ελέγχου του ενισχυτή σερβοκινητήρα για τη σειρά Alpha SVU1-40 της FANUC και σχετικές διαμορφώσεις μονάδας οδήγησης.

Εντός της οικογένειας πλακετών ελέγχου A20B-2002, η παραλλαγή -0031 ανεβαίνει από την -0030 (η οποία εξυπηρετεί τα μικρότερα μοντέλα SVU1-12 και SVU1-20) για να καλύψει τις διαμορφώσεις SVU1-40 και SVU1-80 υψηλότερου ρεύματος — μονάδες οδήγησης σχεδιασμένες για μεγαλύτερους σερβοκινητήρες της σειράς Alpha, όπως οι α12/2000 και α22/2000.

Αυτή η πλακέτα βρίσκεται στη διασταύρωση ψηφιακού ελέγχου και ηλεκτρονικών ισχύος υψηλής απόδοσης. Από τη μία πλευρά, λαμβάνει ψηφιακές εντολές σερβοκινητήρα από το σύστημα CNC και επεξεργάζεται την ανάδραση του κωδικοποιητή από τον σερβοκινητήρα.

Από την άλλη πλευρά, εξάγει σήματα οδήγησης πύλης που ελέγχουν τις μονάδες IPM (Intelligent Power Module) ή τα τρανζίστορ IGBT που τελικά αλλάζουν το ρεύμα του κινητήρα. Ό,τι συμβαίνει μεταξύ της εντολής θέσης του CNC και της πραγματικής απόδοσης ροπής του κινητήρα περνά μέσα από τα κυκλώματα λογικής σε αυτήν την πλακέτα PCB.

Η αρχιτεκτονική SVU που υποστηρίζει η A20B-2002-0031 είναι η αυτόνομη μορφή μονάδας οδήγησης της FANUC — κάθε μονάδα SVU περιέχει τον δικό της ανορθωτή ισχύος, τράπεζα πυκνωτών DC bus και κύκλωμα εκφόρτισης αναγέννησης, καθιστώντας την πλήρως αυτόνομη.

Αυτό επιτρέπει στις μονάδες SVU να τοποθετούνται απομακρυσμένα εντός της δομής του μηχανήματος, κοντά στους αντίστοιχους σερβοκινητήρες τους, αντί να απαιτείται κεντρικό ντουλάπι μονάδας οδήγησης.

Η πλακέτα ελέγχου A20B-2002-0031 επιτρέπει αυτήν την αυτόνομη λειτουργία παρέχοντας όλη την ευφυΐα ελέγχου που χρειάζεται η μονάδα οδήγησης για να λειτουργεί ανεξάρτητα μόλις τροφοδοτηθεί και λάβει εντολή από το CNC.

Βασικές Προδιαγραφές

Πού Εντάσσεται η -0031 στην Ακολουθία Πλακετών Ελέγχου A20B-2002

Η σειρά πλακετών ελέγχου A20B-2002-003x της FANUC καλύπτει την πλήρη γκάμα ενισχυτών μονής άξονα Alpha SVU1 μέσω μιας λογικής προόδου που αντιστοιχεί στην ονομαστική τιμή ρεύματος της μονάδας οδήγησης:

• A20B-2002-0030: SVU1-12 (3A), SVU1-20
• A20B-2002-0031: SVU1-40, SVU1-80 (υψηλότερη ονομαστική τιμή ρεύματος)
• A20B-2002-0050: SVU1-130 (μεγαλύτερη μονάδα μονής άξονα)

Κάθε αναθεώρηση πλακέτας (-0030, -0031, -0050) έχει ελαφρώς διαφορετικές προδιαγραφές εξαρτημάτων προσαρμοσμένες στα επίπεδα ρεύματος της μονάδας οδήγησης που ελέγχει — συγκεκριμένα την κλιμάκωση του ενισχυτή ανίχνευσης ρεύματος, την ικανότητα ρεύματος οδήγησης πύλης για τις μεγαλύτερες μονάδες IPM σε μονάδες οδήγησης υψηλότερου ρεύματος και τις ρυθμίσεις ορίου υπερέντασης που είναι αποθηκευμένες στο firmware.

Η -0031 δεν μπορεί απλώς να αντικατασταθεί από την -0030 σε μια μονάδα οδήγησης χαμηλότερης ισχύος χωρίς κίνδυνο λανθασμένης κλιμάκωσης ρεύματος.

Διεπαφή Τύπου-Β — Πώς η A20B-2002-0031 Λαμβάνει Εντολές

Η διεπαφή Τύπου-Β διακρίνει αυτή τη γενιά ενισχυτών σερβοκινητήρων FANUC τόσο από τις παλαιότερες αναλογικές μονάδες οδήγησης Τύπου-Α (που λάμβαναν εντολές ταχύτητας ±10V) όσο και από τις νεότερες ψηφιακές μονάδες οδήγησης βασισμένες σε FSSB (που λαμβάνουν ψηφιακές εντολές σειριακής οπτικής ίνας).

Στη λειτουργία Τύπου-Β, η κάρτα ελέγχου άξονα του CNC εξάγει ένα σήμα PWM — ένα τετραγωνικό κύμα σε σταθερή συχνότητα φορέα με κύκλο λειτουργίας ανάλογο της εντολής ταχύτητας. Η πλακέτα ελέγχου στην SVU αποδιαμορφώνει αυτό το σήμα PWM για να εξαγάγει την εντολή ταχύτητας, και στη συνέχεια οδηγεί τον βρόχο ελέγχου ρεύματος του κινητήρα με βάση αυτήν την αναφορά.

Η διεπαφή Τύπου-Β συναντάται στα συστήματα CNC FANUC Series 0C, 15A/B, 16A/B, 18A και 21TA — μια γενιά που καλύπτει το μεγαλύτερο μέρος της δεκαετίας του 1990 στην κατασκευή εργαλειομηχανών. Μηχανές εξοπλισμένες με αυτές τις γενιές CNC και μονάδες οδήγησης Alpha SVU συνεχίζουν να λειτουργούν σε περιβάλλοντα παραγωγής παγκοσμίως, καθιστώντας την A20B-2002-0031 ένα σχετικό εξάρτημα συντήρησης παρά την καταργημένη κατάστασή της.

Αντιστοίχιση Firmware και Παραμέτρων Κινητήρα

Η πλακέτα ελέγχου A20B-2002-0031 περιέχει firmware που υλοποιεί τον αλγόριθμο ελέγχου του σερβοκινητήρα. Εντός αυτού του firmware, ένα σύνολο παραμέτρων κινητήρα ορίζει τα κέρδη του βρόχου ελέγχου, το όριο ρεύματος και το ηλεκτρικό μοντέλο του κινητήρα (αντίσταση, αυτεπαγωγή, σταθερά πίσω-ΗΜΕ). Αυτές οι παράμετροι πρέπει να αντιστοιχούν στον συγκεκριμένο σερβοκινητήρα που είναι συνδεδεμένος στη μονάδα οδήγησης.

Η FANUC φορτώνει αυτές τις παραμέτρους στη μονάδα οδήγησης κατά τη διαμόρφωση εργοστασίου της μονάδας οδήγησης A06B-6089.

Όταν εγκαθίσταται μια αντικαταστατική A20B-2002-0031, οι παράμετροι του κινητήρα που ήταν αποθηκευμένες στο firmware της αρχικής πλακέτας πρέπει να αποκατασταθούν.

Η διεπαφή εισαγωγής παραμέτρων στην μπροστινή όψη της SVU (προσβάσιμη μέσω των τεσσάρων κουμπιών: MODE, UP, DOWN, DATA SET) επιτρέπει τη χειροκίνητη εισαγωγή παραμέτρων ανατρέχοντας στο εγχειρίδιο συντήρησης της SVU (B-65195EN).

Εναλλακτικά, εάν η αρχική πλακέτα PCB είναι φυσικά κατεστραμμένη αλλά το τσιπ NV-RAM είναι άθικτο, το τσιπ μπορεί να μεταφερθεί στην αντικαταστατική πλακέτα για να διατηρηθεί το αρχικό σύνολο παραμέτρων.

Συχνές Ερωτήσεις

Ε1: Πώς αναγνωρίζεται η SVU1-40 (A06B-6089-H104) ότι χρησιμοποιεί την A20B-2002-0031 αντί της -0030;

Το φύλλο προδιαγραφών της μονάδας οδήγησης και το εγχειρίδιο συντήρησης της σειράς FANUC Alpha (B-65195EN) αναφέρουν ρητά την προδιαγραφή της πλακέτας PCB για κάθε μοντέλο SVU. Οι H101 (SVU1-12) και H102 (SVU1-20) χρησιμοποιούν την πλακέτα -0030.

Η H104 (SVU1-40) χρησιμοποιεί την -0031 σε συνδυασμό με την πλακέτα καλωδίωσης -0040.

Η πινακίδα της μονάδας οδήγησης επιβεβαιώνει την προδιαγραφή παραγγελίας (A06B-6089-HXXX), η οποία προσδιορίζει μοναδικά το περιεχόμενο της πλακέτας PCB. Ποτέ μην αντικαθιστάτε μια -0030 με μια -0031 ή αντίστροφα χωρίς να επιβεβαιώσετε τη συμβατότητα ρεύματος και παραμέτρων.

Ε2: Η SVU1-40 εμφανίζει συναγερμό DCSW (βλάβη κυκλώματος εκφόρτισης αναγέννησης). Είναι πιθανό να πρόκειται για βλάβη της πλακέτας ελέγχου;

Ο συναγερμός DCSW παρακολουθεί το ενσωματωμένο κύκλωμα εκφόρτισης αναγέννησης της SVU. Στην SVU1-40, η οποία χρησιμοποιεί μια ξεχωριστή εξωτερική μονάδα εκφόρτισης αναγέννησης (A06B-6089-H500 ή παρόμοια) αντί για ενσωματωμένη αντίσταση, ο συναγερμός μπορεί να υποδεικνύει: έναν θερμοστάτη ανοιχτού κυκλώματος στη διάταξη εξωτερικής αντίστασης, μια αποτυχημένη σύνδεση στο κύκλωμα παρακολούθησης του θερμοστάτη στην πλακέτα ελέγχου, ή μια πραγματικά υπερφορτωμένη αντίσταση αναγέννησης.

Η πλακέτα ελέγχου είναι το στοιχείο αναφοράς αλλά σπάνια η κύρια αιτία του DCSW. Ελέγξτε την εξωτερική μονάδα εκφόρτισης και τη σύνδεσή της με τη μονάδα οδήγησης πριν υποψιαστείτε την πλακέτα ελέγχου.

Ε3: Μπορεί η A20B-2002-0031 από μια λειτουργική SVU1-80 να χρησιμοποιηθεί για την επισκευή μιας ελαττωματικής SVU1-40;

Η -0031 είναι η καθορισμένη πλακέτα PCB τόσο για την SVU1-40 (H104) όσο και για την SVU1-80 (H105). Ωστόσο, η πλακέτα καλωδίωσης διαφέρει: η H104 χρησιμοποιεί την A20B-2002-0040 και η H105 χρησιμοποιεί την A20B-2002-0041.

Εάν η πλακέτα ελέγχου είναι το μοναδικό ελαττωματικό εξάρτημα, και οι πλακέτες καλωδίωσης είναι διαφορετικές μεταξύ των δύο μοντέλων μονάδας οδήγησης, μια αντικατάσταση πλακέτας ελέγχου μεταξύ μοντέλων απαιτεί επαλήθευση ότι το σύνολο παραμέτρων firmware που είναι αποθηκευμένο στο NV-RAM της πλακέτας είναι κατάλληλο για τον κινητήρα προορισμού και τη διαμόρφωση της μονάδας οδήγησης.

Εάν το NV-RAM περιέχει τις σωστές παραμέτρους για τον κινητήρα της νέας μονάδας οδήγησης, η αντικατάσταση είναι εφικτή.

Ε4: Ποιες είναι οι τυπικές μορφές βλάβης της A20B-2002-0031 σε μονάδες οδήγησης SVU με μεγάλη διάρκεια λειτουργίας;

Η πιο συνηθισμένη βλάβη που σχετίζεται με την ηλικία είναι η υποβάθμιση των ηλεκτρολυτικών πυκνωτών στις εσωτερικές γραμμές τροφοδοσίας της πλακέτας PCB — οι πυκνωτές στην περιοχή 10–100µF της τροφοδοσίας ±15V και +5V της πλακέτας ελέγχου χάνουν χωρητικότητα και αυξάνουν την ESR μετά από 10–15 χρόνια συνεχούς λειτουργίας.

Αυτό εκδηλώνεται ως ασταθής ή ταλαντευόμενη συμπεριφορά σερβοκινητήρα πριν προχωρήσει σε πλήρη βλάβη.

Η δεύτερη κοινή μορφή είναι η καταστροφή δεδομένων NV-RAM — το τσιπ NV-RAM που αποθηκεύει τις παραμέτρους του κινητήρα μπορεί να αποτύχει, προκαλώντας την εκκίνηση της μονάδας οδήγησης με λανθασμένες ή μηδενικές παραμέτρους, παράγοντας άμεσους συναγερμούς σερβοκινητήρα. Η ζημιά ESD στο κύκλωμα δέκτη σήματος εντολής είναι η πιο συνηθισμένη μορφή βλάβης που προκαλείται από συμβάντα.

Ε5: Ποιες πληροφορίες απαιτούνται πριν από την αποστολή μιας ελαττωματικής A20B-2002-0031 σε κέντρο επισκευής;

Παρέχετε: την πλήρη προδιαγραφή παραγγελίας της μονάδας οδήγησης SVU (A06B-6089-HXXX), τον τύπο του σερβοκινητήρα που είναι συνδεδεμένος στη μονάδα οδήγησης (A06B-XXXX-BXXX από την πινακίδα του κινητήρα), τη σειρά και το μοντέλο του CNC (Series 0C, 16B, 18A, κ.λπ.), τον κωδικό συναγερμού(ών) που εμφανίζεται στην ενδεικτική λυχνία LED της SVU κατά τη στιγμή της βλάβης, και εάν η βλάβη ήταν ξαφνική (προκαλούμενη από συμβάν, όπως μετά από σύγκρουση ή υπέρταση) ή σταδιακή (αυξανόμενη συχνότητα συναγερμών σε εβδομάδες ή μήνες).

Αυτές οι πληροφορίες επιτρέπουν στο κέντρο επισκευής να αναπαράγει την κατάσταση βλάβης και να επιβεβαιώσει ότι η επισκευή είναι πλήρως αποτελεσματική πριν από την επιστροφή.
