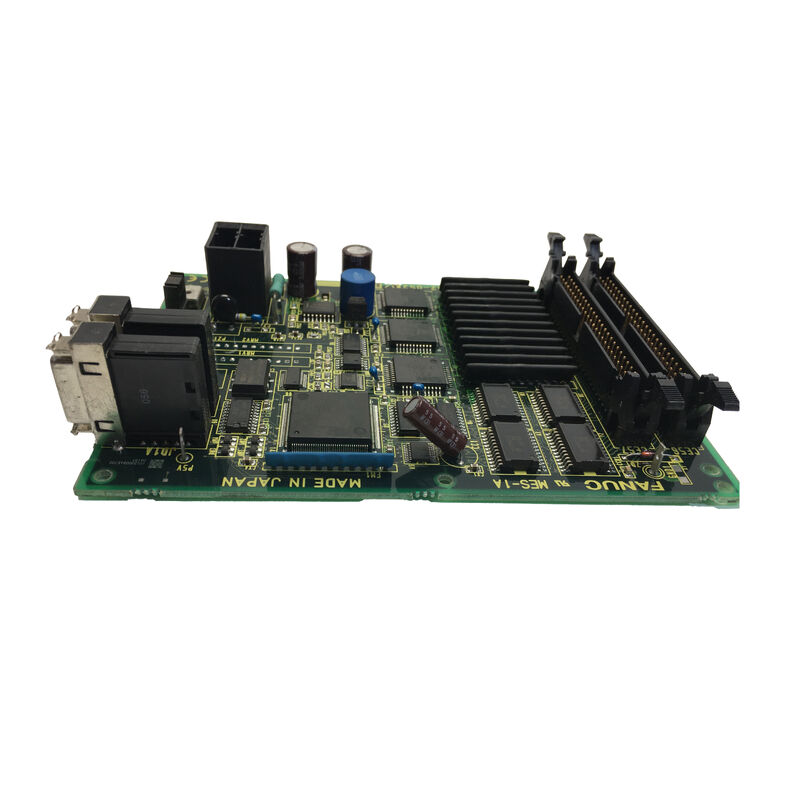

FANUC A20B-2002-0030 | Σειρά Alpha SVU1 Servo Amplifier Control PCB — Για A06B-6089-H101/H102, SVU1-12 και SVU1-20, Διεπαφή Τύπου-Β, Πίνακας Καλωδίωσης A16B-2202-0950

Επισκόπηση

Η FANUC A20B-2002-0030 είναι η πλακέτα ελέγχου για τον σερβοενισχυτή SVU1 (Servo Valve Unit 1, μονού άξονα) της σειράς Alpha της FANUC.

Η σειρά A06B-6089 SVU υιοθετεί μια διαφορετική φιλοσοφία σχεδιασμού από τη αρθρωτή σειρά A06B-6079 SVM: ενώ οι μονάδες SVM έχουν σχεδιαστεί για να τοποθετούνται σε ένα κοινό ράφι τροφοδοσίας με πολλαπλές μονάδες κίνησης να μοιράζονται έναν κοινό δίαυλο DC, οι μονάδες SVU είναι αυτόνομες — κάθε μονάδα έχει τη δική της ενσωματωμένη τροφοδοσία (ανορθωτή και πυκνωτές), το δικό της κύκλωμα εκφόρτισης αναγέννησης και τα δικά της ηλεκτρονικά ελέγχου.

Αυτή η αυτόνομη αρχιτεκτονική επιτρέπει στις μονάδες SVU να τοποθετούνται απομακρυσμένα από το κύριο ντουλάπι ελέγχου, πιο κοντά στους σερβοκινητήρες που οδηγούν, με μόνο το καλώδιο εντολής CNC και το καλώδιο τροφοδοσίας AC να φτάνουν στη μονάδα.

Η πλακέτα ελέγχου (A20B-2002-0030) είναι το επίπεδο νοημοσύνης μέσα στη μονάδα SVU. Λαμβάνει τις εντολές σερβο από την πλακέτα ελέγχου άξονα του CNC μέσω της διεπαφής Τύπου-Β — μια αναλογική μορφή σήματος όπου το CNC εξάγει σήματα PWM (γρήγοροι παλμοί ενεργοποίησης/απενεργοποίησης με κύκλο λειτουργίας ανάλογο της εντολής ταχύτητας) αντί της αναλογικής αναφοράς ταχύτητας ±10V που χρησιμοποιείται στα συστήματα Τύπου-Α.

Η πλακέτα ελέγχου αποδιαμορφώνει αυτές τις εντολές PWM πίσω σε αναφορές ταχύτητας, εκτελεί τον βρόχο ελέγχου ρεύματος και ταχύτητας και εξάγει σήματα οδήγησης πύλης στο IPM (Intelligent Power Module) ή στο στάδιο ισχύος IGBT του SVU.

Το A20B-2002-0030 χρησιμοποιείται τόσο για τις παραλλαγές ενισχυτών μονού άξονα H101 (SVU1-12, άξονας 3Α) όσο και για τις H102 (SVU1-20).

Ο ίδιος αριθμός εξαρτήματος πλακέτας καλύπτει και τα δύο, επειδή ο αλγόριθμος ελέγχου και το κύκλωμα διεπαφής είναι πανομοιότυπα — μόνο ο πίνακας καλωδίωσης (A16B-2202-0950 για H101 έναντι -0951 για H102) και το στάδιο ισχύος IPM διαφέρουν μεταξύ των δύο μοντέλων.

Βασικές Προδιαγραφές

Διεπαφή Τύπου-Β — Πώς το SVU Λαμβάνει Εντολές από το CNC

Η διεπαφή Τύπου-Β είναι ένα ιδιόκτητο σύστημα αναλογικών εντολών σερβο της FANUC που χρησιμοποιείται στα CNC ελέγχους Σειράς 0 Μοντέλο D, Σειράς 16 και Σειράς 18 της δεκαετίας του 1990.

Η κατανόηση του τρόπου λειτουργίας της διευκρινίζει γιατί το κύκλωμα της πλακέτας ελέγχου A20B-2002-0030 έχει την εμφάνισή του — και γιατί το SVU Τύπου-Β δεν μπορεί να συνδεθεί απευθείας σε ένα σύγχρονο CNC βασισμένο σε FSSB χωρίς αλλαγή υλικού σε επίπεδο συστήματος.

Στον Τύπο-Β, η πλακέτα ελέγχου άξονα του CNC εξάγει ένα σήμα PWM για κάθε άξονα — ένα τετραγωνικό κύμα με σταθερή συχνότητα φορέα με κύκλο λειτουργίας ανάλογο της εντολής ταχύτητας. Ένας κύκλος λειτουργίας 50% αντιπροσωπεύει εντολή μηδενικής ταχύτητας· κύκλοι λειτουργίας άνω του 50% αντιπροσωπεύουν κίνηση προς τη θετική κατεύθυνση, κάτω του 50% αντιπροσωπεύουν κίνηση προς την αρνητική κατεύθυνση.

Η πλακέτα ελέγχου SVU (A20B-2002-0030) λαμβάνει αυτό το σήμα PWM μέσω του καλωδίου εντολής, χρησιμοποιεί ένα εσωτερικό κύκλωμα αποδιαμορφωτή για να εξαγάγει την αναλογική αναφορά ταχύτητας από τον κύκλο λειτουργίας και τροφοδοτεί αυτήν την αναφορά στον βρόχο ελέγχου ταχύτητας.

Αυτό έρχεται σε αντίθεση με τη διεπαφή Τύπου-Α (που χρησιμοποιείται στα παλαιότερα A06B-6079 SVM2 και άλλες μονάδες FSSB A06B-6096) όπου το CNC εξάγει απευθείας ένα αναλογικό σήμα ±10V.

Η προσέγγιση PWM του Τύπου-Β είναι πιο ανθεκτική στον θόρυβο σε μεγάλες διαδρομές καλωδίων (ψηφιακό σήμα έναντι αναλογικής τάσης), γι' αυτό ο Τύπος-Β ήταν η προτιμώμενη διεπαφή για τις μονάδες SVU που τοποθετούνταν απομακρυσμένα στο μηχανικό περίβλημα του μηχανήματος αντί για παρακείμενα στο κύριο ντουλάπι CNC.

Αρχιτεκτονική SVU — Αυτόνομη Λειτουργία και Απομακρυσμένη Τοποθέτηση

Ο αυτόνομος σχεδιασμός τροφοδοσίας της μονάδας SVU — κάθε μονάδα φέρει τον δικό της ανορθωτή, πυκνωτές DC bus και σε μικρότερα μοντέλα (H101, H102) έναν ενσωματωμένο αντιστάτη αναγέννησης — είναι αυτό που επιτρέπει την απομακρυσμένη τοποθέτηση. Στην πρακτική εγκατάσταση εργαλειομηχανών, αυτό σημαίνει:

Ένα SVU1-12 (H101) μπορεί να τοποθετηθεί μέσα στην κύρια κολόνα της εργαλειομηχανής, ακριβώς δίπλα στον σερβοκινητήρα που οδηγεί, με μόνο τρεις αγωγούς τροφοδοσίας AC και το καλώδιο εντολής να εκτείνονται πίσω στο κύριο ηλεκτρικό ντουλάπι.

Ο δίαυλος DC, ο ανορθωτής και το κύκλωμα εκφόρτισης αναγέννησης είναι όλα τοπικά στον σερβοκινητήρα, ελαχιστοποιώντας το μήκος της διανομής του DC bus υψηλής ισχύος (που είναι εγγενώς θορυβώδης) και τα καλώδια ισχύος του κινητήρα (που μεταφέρουν μεγάλους παλμούς ρεύματος στη συχνότητα PWM).

Αυτή η κατανεμημένη αρχιτεκτονική είναι συνηθισμένη σε μεγαλύτερες μηχανές CNC όπου οι άξονες X, Y και Z είναι μηχανικά διαχωρισμένοι και τα μακριά καλώδια κινητήρα από ένα κεντρικό ντουλάπι κίνησης θα προκαλούσαν προβλήματα EMI και πτώση τάσης στους ακροδέκτες του κινητήρα.

Σύνδεση Μπαταρίας Απόλυτου Κωδικοποιητή Παλμών

Ένα χαρακτηριστικό γνώρισμα του A20B-2002-0030 είναι η πρόβλεψή του για μπαταρία εφεδρείας απόλυτου κωδικοποιητή παλμών. Σε αντίθεση με τους κωδικοποιητές παλμών (που χάνουν την αναφορά θέσης κατά την απώλεια τροφοδοσίας και απαιτούν ομογενοποίηση πριν από κάθε χρήση), οι απόλυτοι κωδικοποιητές παλμών θυμούνται την ακριβή τους θέση κατά τη διάρκεια κύκλων τροφοδοσίας — αλλά μόνο εάν μια μικρή εφεδρική μπαταρία διατηρεί τροφοδοσία στη μνήμη του κωδικοποιητή κατά την απενεργοποίηση του μηχανήματος.

Σε συστήματα που βασίζονται σε SVU και χρησιμοποιούν απόλυτους κωδικοποιητές παλμών, η μπαταρία συνδέεται στην πλακέτα ελέγχου A20B-2002-0030, η οποία διανέμει την τάση της μπαταρίας στον κωδικοποιητή μέσω του καλωδίου ανάδρασης.

Η μπαταρία είναι ένα μικρό στοιχείο λιθίου, συνήθως στεγασμένο σε μια ειδική βάση μπαταρίας στη μονάδα κίνησης ή στην ίδια την πλακέτα ελέγχου.

Η περιοδική αντικατάσταση της μπαταρίας (κάθε 2-3 χρόνια, ή όταν το CNC παράγει προειδοποίηση χαμηλής μπαταρίας) είναι μια ουσιαστική εργασία συντήρησης — η αποτυχία αντικατάστασης της μπαταρίας πριν από την πλήρη εκφόρτιση οδηγεί στην απώλεια δεδομένων απόλυτης θέσης, απαιτώντας διαδικασία επιστροφής στην αναφορά για τον επηρεαζόμενο άξονα.

Συχνές Ερωτήσεις

Ε1: Το SVU1-12 (A06B-6089-H101) παράγει συναγερμό DCSW (βλάβη κυκλώματος εκφόρτισης αναγέννησης). Είναι αυτό βλάβη της πλακέτας ελέγχου ή βλάβη του τμήματος ισχύος;

Ο συναγερμός DCSW σχετίζεται με το κύκλωμα παρακολούθησης εκφόρτισης αναγέννησης του SVU. Σε μικρότερες μονάδες SVU (H101, H102), ο ενσωματωμένος αντιστάτης αναγέννησης παρακολουθείται από την πλακέτα ελέγχου — ένας θερμοστάτης στη διάταξη του αντιστάτη αναφέρει συνθήκη υπερθέρμανσης στην πλακέτα ελέγχου, η οποία στη συνέχεια παράγει τον συναγερμό.

Το DCSW μπορεί να προκύψει από: έναν ελαττωματικό θερμοστάτη (καμία βλάβη στον αντιστάτη, αλλά η πλακέτα ελέγχου διαβάζει έναν ανοιχτό θερμοστάτη ως βλάβη)· έναν πραγματικά υπερφορτωμένο αντιστάτη αναγέννησης (συνεχείς κύκλοι επιβράδυνσης που υπερβαίνουν τη θερμική ονομαστική τιμή του αντιστάτη)· ή μια συνθήκη βραχυκυκλώματος στο κύκλωμα αναγέννησης (καμένη ασφάλεια ή ελαττωματικό τρανζίστορ στον διακόπτη αναγέννησης).

Η πλακέτα ελέγχου είναι μόνο το στοιχείο αναφοράς για αυτόν τον συναγερμό — η πηγή της βλάβης βρίσκεται σχεδόν πάντα στο τμήμα ισχύος ή στη διάταξη του αντιστάτη.

Ε2: Μπορεί η πλακέτα ελέγχου A20B-2002-0030 να αντικατασταθεί χωρίς να αντικατασταθεί ολόκληρη η μονάδα κίνησης SVU;

Κατ' αρχήν, ναι — η πλακέτα ελέγχου είναι μια φυσικά διακριτή διάταξη μέσα στη μονάδα SVU και μπορεί να αφαιρεθεί και να αντικατασταθεί χωρίς να διαταραχθεί το τμήμα ισχύος (μονάδα IPM, πυκνωτές, ανορθωτής).

Ωστόσο, η φυσική επανασυναρμολόγηση της μονάδας SVU απαιτεί προσοχή στη θερμική διεπαφή μεταξύ της πλακέτας ελέγχου και του πίνακα καλωδίωσης, σωστή τοποθέτηση όλων των συνδετήρων της πίσω πλάκας και σωστή γείωση του υλικού στερέωσης της πλακέτας.

Πολλά εξειδικευμένα κέντρα επισκευής FANUC προτιμούν να εργάζονται στην πλήρη μονάδα SVU αντί μόνο στην πλακέτα, επειδή η διαδικασία επανασυναρμολόγησης απαιτεί γνώση της συγκεκριμένης κατασκευής της μονάδας.

Εάν αντικαθίσταται μόνο η πλακέτα ελέγχου, ο σχετικός πίνακας καλωδίωσης (A16B-2202-0950 ή -0951) θα πρέπει να ελέγχεται ταυτόχρονα για κατεστραμμένους συνδετήρες ή ίχνη.

Ε3: Ένα σύστημα SVU Τύπου-Β πρέπει να συνδεθεί σε ένα νεότερο CNC βασισμένο σε FSSB. Υπάρχει διαθέσιμος αντάπτορας;

Δεν υπάρχει άμεσος αντάπτορας για τη σύνδεση ενός αναλογικού SVU Τύπου-Β σε ένα CNC βασισμένο σε FSSB (Σειρά 0i, 16i, 18i, 21i). Το FSSB είναι ένα ψηφιακό πρωτόκολλο σειριακής οπτικής ίνας που είναι θεμελιωδώς ασύμβατο με την αναλογική διεπαφή PWM Τύπου-Β σε επίπεδο σήματος.

Η σύνδεση ενός SVU Τύπου-Β σε ένα CNC FSSB απαιτεί την αντικατάσταση των μονάδων SVU με ενισχυτές συμβατούς με FSSB (σειρά SVM A06B-6096 ή ενισχυτές σειράς βi) και τις σχετικές αλλαγές καλωδίωσης, τροφοδοσίας και παραμέτρων.

Αυτό είναι ένα σημαντικό έργο μηχανικής, που συνήθως αναλαμβάνεται κατά τη διάρκεια μιας ευρύτερης αναβάθμισης ελέγχου μηχανής αντί για μια επείγουσα επισκευή.

Ε4: Τι δείχνει η οθόνη LED στη μονάδα SVU και πώς χρησιμοποιείται για τη διάγνωση βλαβών;

Η μονάδα SVU (σειρά A06B-6089) διαθέτει μια οθόνη LED 7 τμημάτων που εμφανίζει έναν κωδικό συναγερμού δύο χαρακτήρων όταν ανιχνεύεται βλάβη.

Αυτή η οθόνη οδηγείται από την πλακέτα ελέγχου A20B-2002-0030 — εάν η πλακέτα ελέγχου έχει βλάβη στο βαθμό που δεν μπορεί να αρχικοποιήσει τον οδηγό οθόνης της, το LED θα είναι σκοτεινό ή θα εμφανίζει ένα σταθερό μοτίβο. Η κανονική λειτουργία εμφανίζει "–" (παύλα) ή μια αριθμητική μέτρηση.

Οι κωδικοί συναγερμού στο εγχειρίδιο συντήρησης FANUC Alpha SVU (B-65195EN) προσδιορίζουν τη συγκεκριμένη βλάβη: κωδικοί συναγερμού IPM, κωδικοί χαμηλής τάσης DC, κωδικοί βλάβης κωδικοποιητή και κωδικοί βλάβης επικοινωνίας. Η οθόνη LED είναι το πρώτο σημείο αναφοράς για οποιαδήποτε διάγνωση βλάβης SVU.

Ε5: Πόσο συχνά πρέπει να αντικαθίσταται η μπαταρία του απόλυτου κωδικοποιητή παλμών στο SVU και τι συμβαίνει αν εκφορτιστεί πλήρως;

Η μπαταρία για τον απόλυτο κωδικοποιητή παλμών πρέπει να αντικαθίσταται κάθε 1-3 χρόνια υπό κανονικές συνθήκες, ή αμέσως όταν το CNC παράγει προειδοποίηση χαμηλής μπαταρίας για τον επηρεαζόμενο άξονα. Το CNC παρακολουθεί την τάση της μπαταρίας μέσω της διαδρομής ανάδρασης και παράγει έναν συναγερμό προειδοποίησης (συνήθως συναγερμούς σειράς APC-4xx στην ορολογία της FANUC) όταν η τάση πέσει στο όριο προειδοποίησης.

Η αντικατάσταση της μπαταρίας πρέπει να γίνεται με το CNC ενεργοποιημένο — το ζωντανό σύστημα ελέγχου διατηρεί τη μνήμη θέσης του κωδικοποιητή μέσω της τροφοδοσίας κατά την εναλλαγή της μπαταρίας, αποτρέποντας την απώλεια δεδομένων.

Εάν η μπαταρία εκφορτιστεί πλήρως και χαθούν τα δεδομένα θέσης, η θέση αναφοράς του άξονα είναι άγνωστη — το μηχάνημα δεν μπορεί να χρησιμοποιηθεί μέχρι μια διαδικασία χειροκίνητης βαθμονόμησης (επιστροφή στην αναφορά) να αποκαταστήσει το απόλυτο σημείο αναφοράς θέσης για τον επηρεαζόμενο άξονα.
