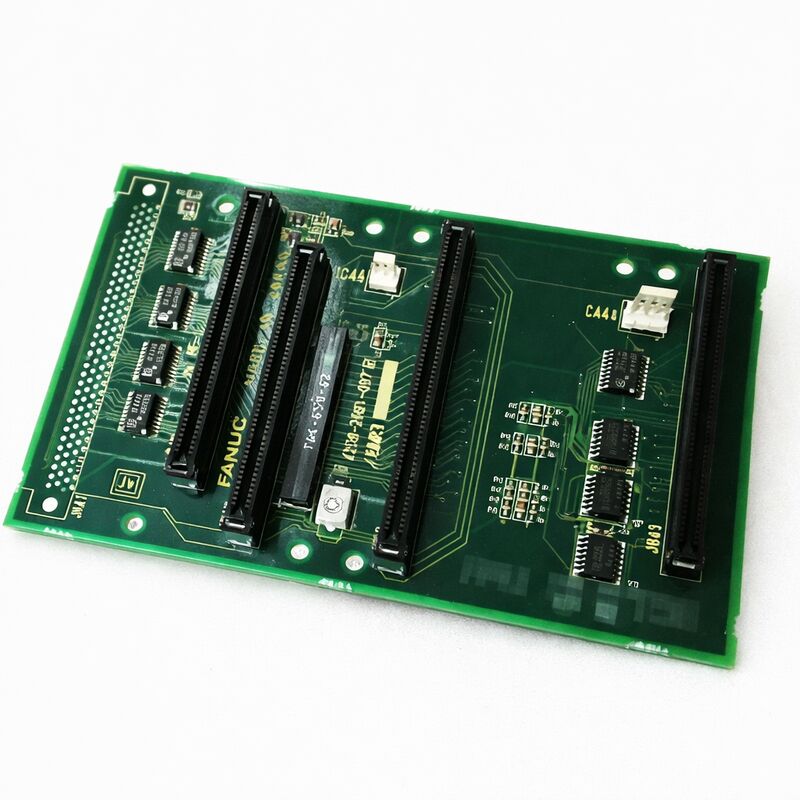

FANUC A20B-2001-0970 | Πλακέτα Ελέγχου CNC Σειράς A20B-2001 — Βιομηχανικός Αυτοματισμός FANUC, Προέλευση Ιαπωνία

Αριθμός Εξαρτήματος: A20B-2001-0970

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα Πλακέτας Ελέγχου CNC

Σειρά Πλακέτας: A20B-2001

Εφαρμογή: Σύστημα ελέγχου CNC και συστήματα βιομηχανικού αυτοματισμού FANUC

Επισκόπηση

Το A20B-2001-0970 είναι μια πλακέτα τυπωμένου κυκλώματος ελέγχου από τη σειρά A20B-2001 της FANUC — μια οικογένεια πλακετών ελέγχου CNC που εξυπηρετούν τις πλατφόρμες CNC και βιομηχανικού αυτοματισμού της FANUC σε πολλές γενιές εργαλειομηχανών και συστημάτων παραγωγής.

Η σειρά A20B-2001 περιλαμβάνει πλακέτες που εκτελούν συγκεκριμένες, αποκλειστικές λειτουργίες εντός της αρχιτεκτονικής του ελεγκτή που εξυπηρετούν: κεντρικές πλακέτες που λειτουργούν ως η κεντρική διασύνδεση και μονάδα επεξεργασίας για ελεγκτές CNC σειράς 0, διάφορες πλακέτες λειτουργιών που επεκτείνουν τη δυνατότητα του ελεγκτή και πλακέτες που εξυπηρετούν εξειδικευμένους ρόλους επικοινωνίας, κίνησης ή διεπαφής εντός του ευρύτερου οικοσυστήματος ελεγκτών FANUC.

Η σειρά A20B-2001 έχει τις ρίζες της στη γενιά CNC σειράς 0 της FANUC — μία από τις πιο εμπορικά επιτυχημένες και ευρέως διαδεδομένες οικογένειες ελεγκτών CNC που έχουν παραχθεί ποτέ. Μηχανές κατασκευασμένες γύρω από ελεγκτές σειράς 0 παραμένουν σε ενεργή παραγωγή σε εγκαταστάσεις παραγωγής παγκοσμίως.

Οι πλακέτες που διατηρούν αυτούς τους ελεγκτές σε λειτουργία δεν είναι εναλλάξιμες — κάθε παραλλαγή της οικογένειας A20B-2001 εξυπηρετεί τη συγκεκριμένη διαμόρφωση ελεγκτή για την οποία σχεδιάστηκε, και η εύρεση του ακριβούς αριθμού εξαρτήματος είναι το σημείο εκκίνησης για οποιαδήποτε αποτελεσματική στρατηγική συντήρησης.

Το A20B-2001-0970 εκπληρώνει τον καθορισμένο ρόλο του εντός της αρχιτεκτονικής του ελεγκτή που εξυπηρετεί.

Όπως όλες οι πλακέτες της σειράς A20B-2001, σχεδιάστηκε για βιομηχανική αξιοπιστία — λειτουργώντας συνεχώς στο περιβάλλον ηλεκτρικού θορύβου ενός ντουλαπιού εργαλειομηχανής, υποκείμενη στις δονήσεις και τις διακυμάνσεις θερμοκρασίας ενός περιβάλλοντος παραγωγής, και αναμένεται να λειτουργεί χωρίς παρέμβαση για χρόνια.

Βασικές Προδιαγραφές

Η Σειρά A20B-2001 — Καλύπτοντας τις Γενιές CNC

Η σειρά A20B-2001 είναι η οικογένεια πλακετών της FANUC που σχετίζεται με τις ώριμες και μεταγενέστερες γενιές της πλατφόρμας CNC σειράς 0 — οι παραλλαγές μοντέλων D και F που αντιπροσώπευαν την πιο ικανή εκδοχή της αρχιτεκτονικής σειράς 0 πριν από τη μετάβαση στη σειρά i.

Αυτοί οι ελεγκτές τροφοδότησαν τα κέντρα περιστροφής, τα κέντρα κατεργασίας και τα μηχανήματα παραγωγής που αποτέλεσαν τη ραχοκοκαλιά της παγκόσμιας βιομηχανίας εργαλειομηχανών κατά τη δεκαετία του 1990 και στις αρχές του 2000.

Εντός αυτής της σειράς, διαφορετικές πλακέτες εξυπηρετούν διαφορετικούς σκοπούς. Οι κεντρικές πλακέτες της οικογένειας A20B-2001 λειτουργούν ως η κεντρική διασύνδεση και ο επεξεργαστής στον οποίο συνδέονται οι περιφερειακές πλακέτες — μνήμης, αξόνων, I/O, PMC.

Άλλες πλακέτες της σειράς εξυπηρετούν συγκεκριμένους ρόλους λειτουργίας: υπο-επεξεργαστές για επιπλέον έλεγχο αξόνων, πλακέτες επικοινωνίας για DNC και σειριακή μεταφορά δεδομένων, και εξειδικευμένες πλακέτες ελέγχου για λειτουργίες όπως η υψηλής ταχύτητας παράκαμψη και η λειτουργία απομακρυσμένης μνήμης cache.

Κάθε πλακέτα έχει τη θέση της στην ιεραρχία του ελεγκτή.

Το A20B-2001-0970 καταλαμβάνει τη συγκεκριμένη θέση του σε αυτήν την ιεραρχία. Η λειτουργία του εντός της αρχιτεκτονικής του ελεγκτή καθορίζει ποιες ειδοποιήσεις εμφανίζονται όταν αποτυγχάνει και ποιες δυνατότητες του ελεγκτή αποκαθίστανται όταν αντικαθίσταται.

Ο εντοπισμός της λειτουργικής περιοχής της ειδοποίησης είναι το πρώτο βήμα για την επιβεβαίωση εάν αυτή η πλακέτα είναι η πηγή του σφάλματος.

Συντήρηση Ελεγκτών FANUC Σειράς 0 Legacy

Οι πλακέτες της σειράς A20B-2001 είναι εξαρτήματα legacy. Η FANUC ολοκλήρωσε την παραγωγή αυτών των πλακετών καθώς η βιομηχανία μεταβιβάστηκε σε νεότερες γενιές ελεγκτών.

Οι μηχανές που τις περιέχουν δεν είναι legacy με την έννοια του να είναι ξεπερασμένες — πολλές αντιπροσωπεύουν εργαλειομηχανές υψηλής αξίας με δεκαετίες παραγωγικής ζωής στα μηχανικά και δομικά τους εξαρτήματα. Τα ηλεκτρονικά είναι αυτά που απαιτούν προσοχή.

Η αλυσίδα εφοδιασμού της δευτερογενούς αγοράς για τις πλακέτες της σειράς A20B-2001 υποστηρίζει τη συντήρηση μέσω διαφόρων καναλιών: ελεγμένες πλεονάζουσες πλακέτες από αποχαρακτηρισμένους ελεγκτές, επαγγελματικά ανακατασκευασμένες πλακέτες με αποκατάσταση σε επίπεδο εξαρτημάτων και υπηρεσίες επισκευής σε επίπεδο πλακέτας που αντιμετωπίζουν συγκεκριμένες βλάβες εξαρτημάτων.

Αυτά τα κανάλια εφοδιασμού εξυπηρετούν μια εκτεταμένη εγκατεστημένη βάση μηχανών σειράς 0 παγκοσμίως.

Η ακριβής αναγνώριση του αριθμού εξαρτήματος είναι κρίσιμη. Η σειρά A20B-2001 περιέχει πολλές παραλλαγές πλακετών.

Η φυσική ομοιότητα μεταξύ των πλακετών δεν υποδηλώνει λειτουργική συμβατότητα.

Ο σωστός αριθμός εξαρτήματος πρέπει να ταιριάζει με την ακριβή ετικέτα της πλακέτας από την εγκατεστημένη μονάδα. Η εύρεση της λάθος πλακέτας — ακόμη και μιας που φαίνεται πανομοιότυπη — μπορεί να οδηγήσει σε λανθασμένη συμπεριφορά του ελεγκτή ή σε ειδοποιήσεις συμβατότητας.

Διάγνωση Βλαβών και Αναγνώριση Πλακέτας

Η βλάβη του A20B-2001-0970 θα παράγει ειδοποιήσεις στην περιοχή λειτουργίας που εξυπηρετεί εντός του ελεγκτή. Ο συγκεκριμένος κωδικός ειδοποίησης — ορατός στην οθόνη ειδοποιήσεων του CNC ή στον πίνακα ενδείξεων LED του ελεγκτή — υποδεικνύει την επηρεαζόμενη λειτουργική περιοχή.

Μια βλάβη κεντρικής πλακέτας συνήθως εμποδίζει την εκκίνηση. μια βλάβη πλακέτας λειτουργίας παράγει ειδοποιήσεις ειδικές για τη λειτουργία που παρέχει η πλακέτα.

Πριν αποδώσετε μια ειδοποίηση σε βλάβη πλακέτας, η επαλήθευση του συνδέσμου είναι απαραίτητη.

Ένας μερικώς αποσυνδεδεμένος σύνδεσμος διασύνδεσης παράγει το ίδιο σύμπτωμα ειδοποίησης με μια βλάβη πλακέτας.

Στη σειρά A20B-2001, οι σύνδεσμοι μπορούν να χαλαρώσουν με τα χρόνια θερμικής κυκλοφορίας και δονήσεων.

Η επανατοποθέτηση της πλακέτας και ο καθαρισμός των επαφών του συνδέσμου της επιλύουν ένα σημαντικό ποσοστό φαινομενικών βλαβών πλακέτας χωρίς αντικατάσταση εξαρτημάτων.

Συχνές Ερωτήσεις

Ε1: Η ειδοποίηση του ελεγκτή CNC υποδεικνύει τη λειτουργική περιοχή που εξυπηρετεί το A20B-2001-0970. Η επανατοποθέτηση και ο καθαρισμός του συνδέσμου δεν αφαίρεσαν την ειδοποίηση. Ποιο είναι το επόμενο διαγνωστικό βήμα;

Εάν είναι διαθέσιμη μια γνωστή-καλή ισοδύναμη πλακέτα για δοκιμή αντικατάστασης, αυτό είναι το πιο οριστικό επόμενο βήμα.

Μια δοκιμή αντικατάστασης — αντικαθιστώντας την ύποπτη πλακέτα με μια επιβεβαιωμένα καλή μονάδα και παρατηρώντας εάν η ειδοποίηση αφαιρείται — προσδιορίζει οριστικά εάν το σφάλμα βρίσκεται στην πλακέτα ή στην περιβάλλουσα κυκλωματική διάταξη.

Εάν δεν είναι διαθέσιμη μια πλακέτα αντικατάστασης, ανατρέξτε στη διαδικασία διάγνωσης του εγχειριδίου συντήρησης για τον συγκεκριμένο κωδικό ειδοποίησης.

Το εγχειρίδιο συνήθως αναγνωρίζει σημεία δοκιμής στην πλακέτα και διαδικασίες μέτρησης που διακρίνουν τις βλάβες της πλακέτας από τις περιφερειακές βλάβες.

Ε2: Έχει αποκτηθεί μια αντικαταστατική A20B-2001-0970. Πριν από την εγκατάσταση, υπάρχουν ρυθμίσεις στην πλακέτα που πρέπει να ταιριάζουν με την αρχική;

Πολλές πλακέτες της σειράς A20B-2001 έχουν διακόπτες ή βραχυκυκλωτήρες διαμόρφωσης που ρυθμίζονται κατά την αρχική εγκατάσταση για να ταιριάζουν με τη διαμόρφωση υλικού του ελεγκτή.

Πριν αφαιρέσετε την αρχική πλακέτα, φωτογραφίστε ή καταγράψτε όλες τις ορατές θέσεις διακοπτών και βραχυκυκλωτήρων.

Ρυθμίστε την πλακέτα αντικατάστασης πανομοιότυπα. Λανθασμένες ρυθμίσεις διακοπτών μπορούν να προκαλέσουν ειδοποιήσεις ή λανθασμένη συμπεριφορά ακόμη και με μια φυσικά λειτουργική πλακέτα.

Ε3: Το μηχάνημα έχει παραμείνει σε αποθήκευση για τρία χρόνια. Κατά την ενεργοποίηση, το CNC εμφανίζει ειδοποιήσεις που αναφέρονται στη λειτουργική περιοχή του A20B-2001-0970. Θα μπορούσε η αποθήκευση να προκαλέσει βλάβη στην πλακέτα;

Οι πλακέτες συνήθως δεν βλάπτονται απλώς από την αποθήκευση σε απενεργοποιημένο μηχάνημα για μερικά χρόνια. Αυτό που προκαλεί η εκτεταμένη αποθήκευση είναι προβλήματα που σχετίζονται με μπαταρίες και υποβάθμιση πυκνωτών.

Εάν η μπαταρία SRAM του ελεγκτή (συνήθως στην πλακέτα μνήμης στους ελεγκτές σειράς 0) έχει εξαντληθεί, η απώλεια παραμέτρων δημιουργεί ειδοποιήσεις που μπορεί να φαίνεται ότι εμπλέκουν διάφορες πλακέτες.

Ελέγξτε πρώτα την κατάσταση της μπαταρίας. Εάν η μπαταρία έχει εξαντληθεί, επαναφέρετε τις παραμέτρους από αντίγραφο ασφαλείας πριν διερευνήσετε βλάβες πλακετών.

Ε4: Πώς μπορεί να επαληθευτεί ο σωστός αντικαταστατικός A20B-2001-0970 πριν από την αγορά για να διασφαλιστεί ότι θα λειτουργήσει στην εγκατάσταση;

Επαληθεύστε τον πλήρη αριθμό εξαρτήματος, συμπεριλαμβανομένου τυχόν επιθήματος αναθεώρησης, από την ετικέτα της εγκατεστημένης πλακέτας. Επιβεβαιώστε ότι οι όροι εγγύησης του πωλητή καλύπτουν ειδικά τη λειτουργική δοκιμή σε σύστημα CNC FANUC σειράς 0.

Ζητήστε επιβεβαίωση ότι η πλακέτα έχει δοκιμαστεί στην σχετική διαμόρφωση του ελεγκτή, εάν είναι δυνατόν.

Ρωτήστε εάν ο πωλητής έχει εμπειρία με αυτήν τη συγκεκριμένη πλακέτα σε εφαρμογές πεδίου.

Μια πλακέτα από έναν αξιόπιστο εξειδικευμένο προμηθευτή με σχετική εμπειρία δοκιμών είναι πολύ πιο πιθανό να είναι κατάλληλη από μια από ένα γενικό κανάλι πλεονάζοντος υλικού χωρίς λειτουργική επαλήθευση.

Ε5: Πολλές πλακέτες στον ελεγκτή σειράς 0 εμφανίζουν διαλείπουσες ειδοποιήσεις. Είναι πιο οικονομικά αποδοτικό να αντικατασταθούν μεμονωμένες πλακέτες καθώς αποτυγχάνουν ή να αντικατασταθεί ολόκληρος ο ελεγκτής;

Πολλαπλές διαλείπουσες ειδοποιήσεις σε πολλές πλακέτες σε έναν γηράσκοντα ελεγκτή συνήθως υποδεικνύουν συστημική γήρανση — οι ηλεκτρολυτικοί πυκνωτές σε ολόκληρο τον ελεγκτή πλησιάζουν το τέλος της διάρκειας ζωής τους ταυτόχρονα.

Σε αυτήν την περίπτωση, η αντικατάσταση πλακέτας-προς-πλακέτα είναι ουσιαστικά η καταδίωξη ενός κινούμενου στόχου.

Μια ολοκληρωμένη ανακατασκευή — επαγγελματική επιθεώρηση και αντικατάσταση πυκνωτών σε όλες τις πλακέτες — αντιμετωπίζει την αιτία πιο αποτελεσματικά από τη διαδοχική αντικατάσταση πλακετών.

Εάν η παραγωγική αξία του μηχανήματος δικαιολογεί σημαντική επένδυση, μια αναβάθμιση CNC με σύγχρονο ισοδύναμο υλικό είναι μια άλλη επιλογή που εξαλείφει εντελώς το πρόβλημα συντήρησης πλακετών legacy.
