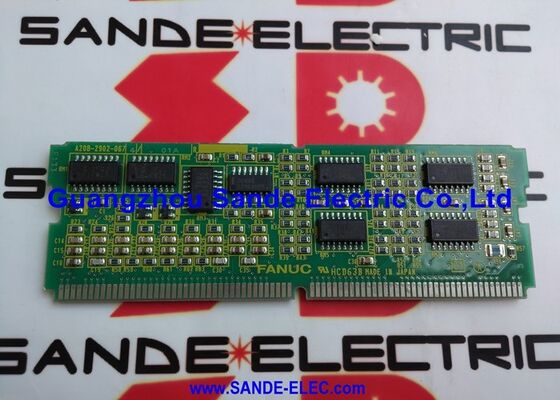

1PCS Χρησιμοποιούμενο FANUC A20B-2001-0940 Πίνακα ελέγχου σερβοελέγχου A2OB-2OO1-O94O

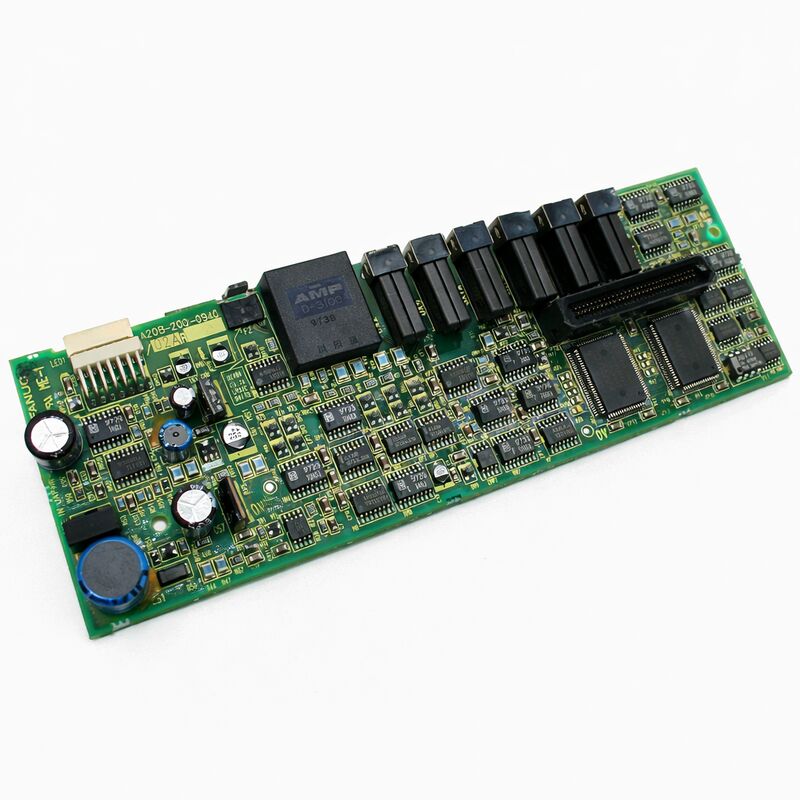

FANUC A20B-2001-0940 | Alpha SVM3 3-Axis Servo Drive Control PCB — A06B-6079 / Άξονες τύπου A PWM / LMN

Τρεις αλγόριθμοι σερβο κλειστού βρόχου σε μία κάρτα

Η μονάδα A06B-6079 SVM3 συσκευάζει σερβοενίσχυση τριών αξόνων σε μια μονάδα μεγέθους βιβλίου 90 mm — άξονες L, M και N που μοιράζονται έναν κοινό δίαυλο DC από το PSM. Η A20B-2001-0940 είναι η κάρτα ελέγχου που το καθιστά δυνατό. Εκτελεί τρεις ανεξάρτητους αλγόριθμους ελέγχου σερβομηχανισμού κλειστού βρόχου ταυτόχρονα, λαμβάνοντας εντολές θέσης CNC και για τους τρεις άξονες, επεξεργάζεται την ανάδραση του κωδικοποιητή και από τους τρεις κινητήρες, υπολογίζει το τρέχον σφάλμα για τον καθένα και δημιουργεί τις τρέχουσες εντολές για τα τρανζίστορ ισχύος στην πλακέτα καλωδίωσης A16B-2202-078x κάτω από αυτό.

Οι τρεις άξονες μοιράζονται ένα κοινό ρολόι στην κάρτα ελέγχου, κάτι που είναι απαραίτητο. Η παρεμβολή CNC της FANUC δημιουργεί εντολές θέσης και για τους τρεις άξονες ταυτόχρονα και αναμένει από αυτούς να παρακολουθούν με στενό συγχρονισμό. Μια ενιαία κάρτα ελέγχου που διαχειρίζεται και τους τρεις βρόχους από το ίδιο ρολόι είναι η αρχιτεκτονική που το παρέχει. Όταν αυτή η κάρτα αποτύχει, και οι τρεις άξονες συνήθως προειδοποιούν ταυτόχρονα — το πρώτο διαγνωστικό σημάδι ότι το κοινό επίπεδο ελέγχου, όχι ένας μεμονωμένος άξονας, έχει αποτύχει.

Βασικές Προδιαγραφές

Πληκτρολογήστε A PWM — Η διεπαφή που καθορίζει τη γενιά αυτής της κάρτας

Η σειρά A06B-6079 επικοινωνεί με το CNC μέσω σημάτων PWM τύπου A — εντολές ρεύματος με κωδικοποίηση κύκλου λειτουργίας σε καλώδια με καλώδιο, όχι οπτική ίνα. Το A20B-2001-0940 αποκωδικοποιεί αυτά τα έξι σήματα PWM (δύο ανά άξονα) στις απαιτήσεις ρεύματος ανά άξονα που οδηγούν τους σέρβο βρόχους. Επιστρέφει επίσης σήματα συναγερμού και ετοιμότητας στο CNC μέσω της ίδιας διασύνδεσης καλωδίων.

Αυτό τοποθετεί το 6079 SVM3 σαφώς στη γενιά πριν από τη σειρά FSSB A06B-6096. Τα δύο δεν είναι εναλλάξιμα — το 6079 συνδέεται με την πλακέτα διασύνδεσης τύπου A του CNC. το 6096 συνδέεται με ένα δίαυλο οπτικών ινών FSSB. Η αντικατάσταση μιας μονάδας 6079 με μια μονάδα 6096 απαιτεί αλλαγή του υλικού διασύνδεσης σερβομηχανισμού του CNC και όχι μόνο της μονάδας δίσκου. Αντιστοιχίστε τη σειρά μονάδων δίσκου ακριβώς με τον τύπο διασύνδεσης σερβομηχανισμού του εγκατεστημένου CNC.

Απομόνωση σφάλματος: Κάρτα ελέγχου έναντι πλακέτας ισχύος

Η δομή δύο πλακών του SVM3 επιτρέπει την απομόνωση σφαλμάτων πριν από την παραγγελία αντικατάστασης. Το μοτίβο συμπτωμάτων προσδιορίζει ποια πλακέτα απέτυχε:

Το A20B-2001-0940 δεν μπορεί να δοκιμαστεί μεμονωμένα σε πάγκο — απαιτείται η πλήρης διάταξη μονάδας 6079 SVM3 με φορτία κινητήρα και στους τρεις άξονες για επαλήθευση λειτουργίας. Η δοκιμή αντικατάστασης με μια επιβεβαιωμένη-καλή κάρτα ελέγχου στη μονάδα είναι το οριστικό διαγνωστικό βήμα όταν συναγερμοί και οι τρεις άξονες ταυτόχρονα.

FAQ

Ε1: Και οι τρεις άξονες εμφανίζουν συναγερμούς σερβομηχανισμού ταυτόχρονα. Οι κινητήρες και τα καλώδια επιβεβαιώνονται καλά. Φταίει το A20B-2001-0940;

Οι ταυτόχρονοι συναγερμοί τριών αξόνων με επιβεβαιωμένους κινητήρες και καλώδια δείχνουν έντονα την κάρτα ελέγχου. Το A20B-2001-0940 είναι το μοναδικό κοινό στοιχείο και για τα τρία κανάλια αξόνων. Μια αστοχία στην κοινή ράγα τροφοδοσίας της κάρτας ή στα κοινά κυκλώματα επεξεργασίας σήματος προκαλεί ταυτόχρονο συναγερμό και των τριών αξόνων. Ανταλλάξτε τη δοκιμή με μια επιβεβαιωμένη κάρτα στην πλήρη ενότητα ως το οριστικό βήμα.

Ε2: Η μονάδα δείχνει το VRDY OFF κατά την εκκίνηση χωρίς συναγερμό συγκεκριμένου άξονα. Τι πρέπει να ελεγχθεί πρώτα;

Προτού υποπτευθείτε την κάρτα ελέγχου, ελέγξτε τις συνδέσεις του καλωδίου PWM από την πλευρά CNC — τα σήματα διασύνδεσης τύπου A από το CNC πρέπει να υπάρχουν πριν ο ηλεκτροκινητήρας επιβεβαιώσει το VRDY. Εάν επιβεβαιωθεί ότι οι συνδέσεις καλωδίων είναι καλές, ελέγξτε τις ρυθμίσεις του διακόπτη στο A20B-2001-0940 σε σχέση με την τεκμηρίωση της μονάδας. Οι λανθασμένες θέσεις του διακόπτη προκαλούν αστοχίες VRDY χωρίς κωδικούς συναγερμού για συγκεκριμένους άξονα.

Ε3: Ποιες ρυθμίσεις διακόπτη πρέπει να τεκμηριωθούν πριν αφαιρέσετε την αρχική κάρτα;

Το A20B-2001-0940 φέρει διακόπτες διαμόρφωσης για τον αριθμό αξόνων, τον τύπο διεπαφής, τη σύνδεση μπαταρίας και άλλες παραμέτρους μονάδας δίσκου. Φωτογραφίστε όλες τις θέσεις του διακόπτη ή καταγράψτε τις γραπτώς πριν αφαιρέσετε την αρχική κάρτα. Η αντικατάσταση πρέπει να διαμορφωθεί με τον ίδιο τρόπο — εσφαλμένες ρυθμίσεις προκαλούν βλάβες VRDY, λανθασμένους κωδικούς συναγερμού ή συμπεριφορά που δεν ταιριάζει με τις προσδοκίες CNC.

Ε4: Μετά από 12 χρόνια υπηρεσίας, τι είναι πιο πιθανό να αποτύχει σε αυτήν την κάρτα;

Οι ηλεκτρολυτικοί πυκνωτές στο εσωτερικό τμήμα τροφοδοσίας της κάρτας είναι το κύριο μέλημα γήρανσης. Καθώς η χωρητικότητα μειώνεται και το ESR αυξάνεται με την ηλικία, οι ρυθμιζόμενες ράγες τροφοδοσίας αναπτύσσουν κυματισμό - το πρώιμο σύμπτωμα είναι διακοπτόμενοι συναγερμοί που εμφανίζονται και διαγράφονται χωρίς προφανή αιτία. Η εφεδρική μπαταρία του απόλυτου κωδικοποιητή (συνήθης διάρκεια ζωής 2–3 ετών) είναι το άλλο συστατικό με περιορισμένο χρόνο. Η εξάντληση της μπαταρίας προκαλεί απώλεια δεδομένων θέσης κατά την απενεργοποίηση.

Ε5: Μπορεί ένα 6096 SVM3 (FSSB) να αντικαταστήσει το 6079 SVM3 (Τύπος Α) με τις ίδιες ονομασίες ρεύματος άξονα;

Όχι. Οι μονάδες δίσκου 6079 Type A και 6096 FSSB χρησιμοποιούν εντελώς διαφορετικές διεπαφές επικοινωνίας CNC-to-drive. Η αντικατάσταση μιας μονάδας δίσκου FSSB με μια μονάδα δίσκου Τύπου Α απαιτεί αντικατάσταση του υλικού διασύνδεσης σερβομηχανισμού του CNC και επαναδιαμόρφωση της επικοινωνίας σερβομηχανισμού του — δεν πρόκειται για εναλλαγή μονάδων. Αντιστοιχίστε τον τύπο διεπαφής μονάδας δίσκου ακριβώς με τη διεπαφή σερβομηχανισμού του CNC.
