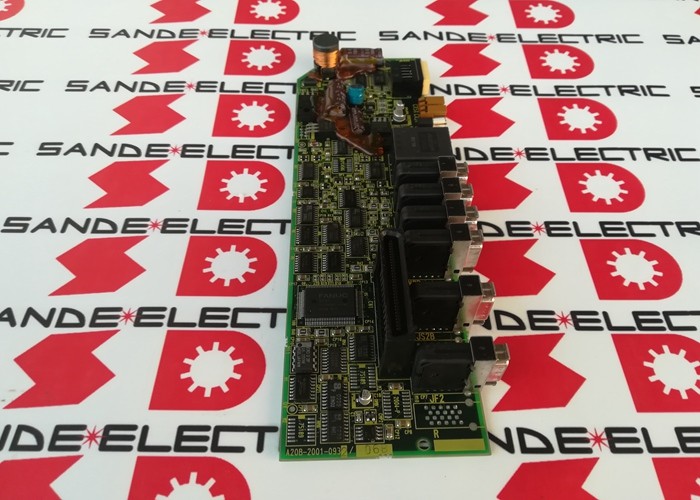

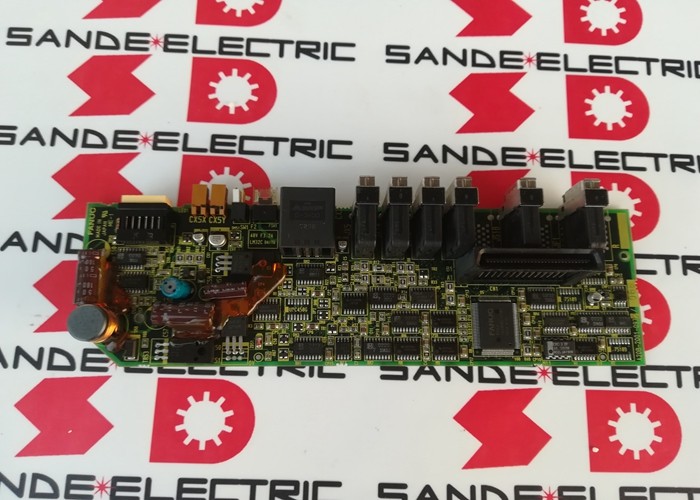

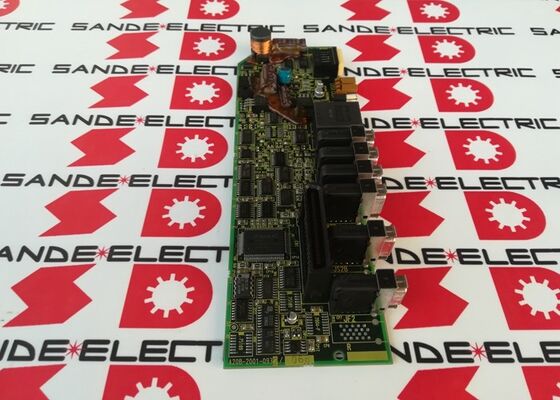

1 PC Χρησιμοποιημένο Fanuc A20B-2001-0932 Πίνακα PCB A20B20010932 A2OB-2OO1-O932

A20B-2001-0932 | FANUC Alpha SVM1 Servo Control PCB — A06B-6079-H106 / Τύπος A / 48V / Οθόνη 8 τμημάτων / Αντικαθιστά το A16B-2202-0790

Alpha SVM1 — Η ψηφιακή μονάδα σερβομηχανισμού πρώτης γενιάς

Η FANUC Alpha (σειρά α) αντιπροσωπεύει την αρχική πλατφόρμα ψηφιακού σερβοενισχυτή υψηλής απόδοσης της FANUC — προγενέστερη της γενιάς Alpha-i που ακολούθησε. Οι μονάδες SVM1 της σειράς A06B-6079 είναι οι σερβοενισχυτές ενός άξονα για αυτήν την πλατφόρμα.

Το A20B-2001-0932 είναι το PCB ελέγχου (μπροστινή κάρτα) για αυτές τις μονάδες Alpha SVM1 — η έξυπνη πλακέτα που:

Επικοινωνεί με το CNC μέσω διεπαφής τύπου Α:Η διασύνδεση Τύπου Α προηγείται του FSSB (Serial Bus Servo Optic Fibre). Χρησιμοποιεί διαφορετικό πρωτόκολλο επικοινωνίας για εντολές αξόνων και ανατροφοδότηση — συμβατό με τις Σειρές 16-A, 16-B, 18-A, 18-B, 21TA και σχετικά συστήματα CNC προ-FSSB.

Οδηγεί σερβοκινητήρες ALPHA μέσω μονάδων SVM1:Η DNC Electronics επιβεβαιώνει ότι οι πλακέτες κλάσης A20B-2001-0930 εξυπηρετούν "ενότητες SVM1 από 12A έως 80A, οδηγώντας κινητήρες Alpha από το μέγεθος A1/3000 έως το μέγεθος A22/2000." Το A20B-2001-0932 εξυπηρετεί την ίδια οικογένεια A06B-6079 SVM1.

Βασικές Προδιαγραφές

A20B-2001-093x Family — PCB ελέγχου Alpha SVM1

Η οικογένεια A20B-2001-093x είναι η ομάδα ελέγχου PCB για τις μονάδες μονού άξονα Alpha SVM1 (A06B-6079):

Το εγχειρίδιο της σειράς GE Fanuc Alpha αναφέρει επίσης το A20B-2001-0932 ως συσχετισμένο με το SVM1-240 (H107) — σημειώνοντάς το ως μέρος της εκτεταμένης σειράς μονού άξονα της σειράς Alpha.

Σενάρια εφαρμογής

Σφάλμα πλακέτας ελέγχου Alpha SVM1:Ένα κέντρο κατεργασίας της σειράς Alpha FANUC αναπτύσσει συναγερμούς σερβοεπικοινωνίας σε συγκεκριμένο άξονα. Το A20B-2001-0932 αναγνωρίζεται ως το σφάλμα από την ετικέτα της μονάδας κίνησης. Η αντικατάσταση αποκαθιστά τον άξονα.

Συντήρηση παλαιότερων μηχανημάτων CNC:Μια γραμμή παραγωγής με χειριστήρια CNC σειράς 16-B ή 18-B με σερβομηχανές A06B-6079 Alpha απαιτεί A20B-2001-0932 για συνεχή λειτουργία — η γενιά Alpha προηγείται του Alpha-i, αλλά παραμένει σε λειτουργία σε πολλές καθιερωμένες εργαλειομηχανές.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ της διεπαφής Τύπου Α και Τύπου Β (FSSB) για μονάδες δίσκου Alpha SVM1;

Η διεπαφή τύπου Α χρησιμοποιεί μια αποκλειστική σειριακή σύνδεση με παράλληλες γραμμές σήματος μεταξύ του CNC και κάθε σερβοενισχυτή. Η πλακέτα διασύνδεσης σερβομηχανισμού τύπου A του CNC συνδέεται σε κάθε μονάδα δίσκου με ένα καλώδιο. Το FSSB (Τύπος B/FSSB) χρησιμοποιεί μια αλυσίδα μαργαρίτας οπτικών ινών, μειώνοντας την πολυπλοκότητα της καλωδίωσης και παρέχοντας πλήρη ανοσία EMI. Το A20B-2001-0932 εξυπηρετεί μονάδες διασύνδεσης τύπου Α (σειρά A06B-6079). Το A20B-2100-0540 εξυπηρετεί μονάδες διασύνδεσης FSSB (σειρά A06B-6096). Αυτές είναι διαφορετικές γενιές υλικού και οι πλακέτες δεν είναι εναλλάξιμες.

Ε2: Μπορεί το A20B-2001-0932 να αντικαταστήσει το παλαιότερο A16B-2202-0790;

Το εγχειρίδιο της σειράς GE Fanuc Alpha αναφέρει το A16B-2202-0790 ως παλιά προδιαγραφή και το A20B-2001-0932 ως τρέχουσα/νέα προδιαγραφή για την ίδια θέση πλακέτας. Για τις περισσότερες εφαρμογές Alpha SVM1 αυτό είναι μια άμεση αντικατάσταση. Επιβεβαιώστε τη συμβατότητα από το ισχύον εγχειρίδιο συντήρησης της σειράς FANUC Alpha πριν την τοποθέτηση.

Ε3: Ποιους σερβοκινητήρες Alpha οδηγεί η μονάδα A06B-6079-H106 SVM1;

Η DNC Electronics επιβεβαιώνει τους δίσκους της κατηγορίας A20B-2001-0930 (ίδια οικογένεια) "Μοτέρ Alpha από μέγεθος A1/3000 έως A22/2000." Η ειδική βαθμολογία ρεύματος της μονάδας H106 καθορίζει το συμβατό μέγεθος πλαισίου κινητήρα. Επιβεβαιώστε τις προδιαγραφές κινητήρα από την τεκμηρίωση της μονάδας A06B-6079-H106.

Ε4: Η αντικατάσταση του A20B-2001-0932 επηρεάζει τις παραμέτρους του σερβομηχανισμού;

Όχι. Οι παράμετροι Servo βρίσκονται στην κύρια μνήμη παραμέτρων του CNC. Μετά την τοποθέτηση του ανταλλακτικού A20B-2001-0932, το CNC αποκαθιστά την επικοινωνία σερβομηχανισμού τύπου Α και εφαρμόζει τις υπάρχουσες παραμέτρους σερβομηχανισμού. Επαληθεύστε την κανονική απόκριση του άξονα σε χαμηλή ταχύτητα πριν επιστρέψετε στην παραγωγή.
