FANUC Πίνακας κυκλωμάτων A20B-2001-0850 A20B20010850 A2OB-2OO1-O85O

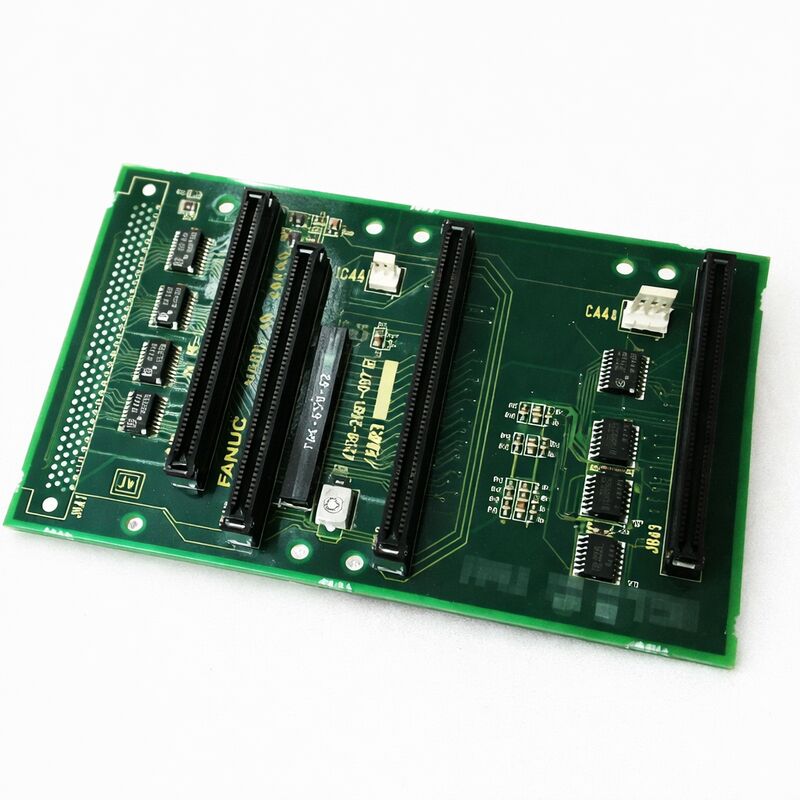

FANUC A20B-2001-0850 R-J2 Mate 2-Slot Backplane PCB

Σε ένα σύστημα ελέγχου R-J2 Mate, το backplane είναι η πλακέτα που καθορίζει πώς οι εγκατεστημένες μονάδες τοποθετούνται μαζί ηλεκτρικά και μηχανικά.

Το FANUC A20B-2001-0850 προσδιορίζεται σε δημόσιες λίστες ωςR-J2 Mate Control 2 Slot Backplane PCB, μέρος τηςΑ20Β-2001σειρά.

Αυτό το καθιστά ένα δομικό συστατικό πίνακα ελέγχου, αντί για μια πίνακα οθόνης, μνήμη, ή ισχύς PCB.

Επειδή αυτό το μοντέλο είναι έναΠίσω πλάτος με 2 τρύπες, είναι πιο χρήσιμο στις επισκευές των ελεγκτών όπου πρέπει να διατηρηθεί η αρχική διάταξη των ράφων.

Στην πρακτική εργασία εξυπηρέτησης, ένα backplane συνήθως επιλέγεται από την ακριβή οικογένεια ελεγκτή και τη διάταξη slots πρώτα, επειδή μια ασυμφωνία εδώ μπορεί να επηρεάσει την προσαρμογή του πίνακα, την ευθυγράμμιση των συνδέσμων,και επικοινωνία μεταξύ των διοικητικών συμβουλίου.

Δεδομένα για το προϊόν

Πραγματικές εφαρμογές

ΗΑ20Β-2001-0850χρησιμοποιείται σε:Συστήματα ελέγχου FANUC R-J2 Mateόπου αΠίνακας PCB με 2 τρύπεςαπαιτείται για την υποστήριξη της διάταξης της πλακέτας ελέγχου.

Σε πρακτικούς όρους, χρησιμοποιείται συνήθως κατά την επισκευή του κιβωτίου ελέγχου, την αντικατάσταση του οπίσθους,ή αποκατάσταση υφιστάμενου ελεγκτή R-J2 Mate όταν η αρχική δομή ράφου πρέπει να παραμείνει αμετάβλητη.

Η εν λόγω πλακέτα είναι ιδιαίτερα σημαντική σε εφαρμογές όπου το αρχικό σύστημα ελέγχου πρέπει να διατηρεί την ίδια μορφή διασύνδεσης πλακέτας, όπωςΕπισκευή ελεγκτή ρομπότ,ανανέωση ελέγχου Legacy FANUC, καιεργασίες συντήρησης σε εγκατεστημένα συστήματα R-J2 Mate.

Επειδή είναι ένα backplane και όχι μια πλατφόρμα λογικής επεξεργαστή, η πραγματική αξία του είναι υψηλότερη όταν ο στόχος είναι να διατηρηθεί η ευθυγράμμιση των slots και η συνδεσιμότητα πλατφόρμας με πλατφόρμα στο εσωτερικό του ελεγκτή.

Γενικές ερωτήσεις

Ε1. Τι είδος σανίδας είναι το A20B-2001-0850;
Είναι έναΠίνακας PCB με 2 τρύπεςγια τηνΟ έλεγχος FANUC R-J2 MateΟι δημόσιες λίστες τον προσδιορίζουν συγκεκριμένα με αυτή την περιγραφή, η οποία τον τοποθετεί στο ράφι ελέγχου και το τμήμα διασύνδεσης και όχι στο τμήμα οθόνης ή ισχύος.

Ε2. Τι κάνει αυτό το διοικητικό συμβούλιο στο σύστημα;
Μια πλατφόρμα backplane παρέχει τη φυσική και ηλεκτρική βάση για τις πλατφόρμες ελεγκτή που εγκαταστάθηκαν σε αυτό.R-J2 Mate Control 2 Slot Backplane PCB, ο ρόλος του είναι να υποστηρίζει και να συνδέει τα πλαίσια που χωρούν σε αυτή τη διάταξη ελέγχου δύο σημείων.

Ε3. Τι πρέπει να ελέγχεται κατά την επιλογή του A20B-2001-0850;
Οι βασικοί έλεγχοι είναι οιακριβής αριθμός μέρους, τοΟικογένεια ελεγκτή, και τοδιαμόρφωση σλοτΕπειδή αυτή η πλακέτα περιγράφεται ειδικά γιαR-J2 Mateκαι συγκεκριμένα ωςΔύο τρύπες, τόσο η γενιά του ελεγκτή όσο και η μορφή του ράφου πρέπει να ταιριάζουν με την υπάρχουσα μονάδα.

Ε4. Πώς πρέπει να κατανοηθεί η προδιαγραφή του backplane με 2 τρύπες;
Πρέπει να διαβάζεται ως λεπτομέρεια λειτουργικής διάταξης, όχι γενική ετικέτα.Έτσι δεν είναι αρκετό να ταιριάζει μόνο στην οικογένεια σειράςΟ αριθμός των στροφών είναι επίσης σημαντικός κατά την αντικατάσταση του αρχικού backplane.

Ε. Τι είναι πιο σημαντικό να επιβεβαιωθεί πριν από την αντικατάσταση;
Πριν από την αντικατάσταση, επιβεβαιώστε τηνΤο εγκατεστημένο ελεγκτή είναι το R-J2 Mate., τοη αρχική ετικέτα της πλακέτας λέει A20B-2001-0850, και τοΗ διάταξη είναι η ίδια.Αξίζει επίσης να ελέγξετε τις συνδεδεμένες πλακέτες και τη διάταξη του σχοινιού πριν από την αφαίρεση, επειδή η αντικατάσταση του backplane επηρεάζει τον τρόπο με τον οποίο οι πλακέτες που τοποθετούνται σε ράκερ επανασυνδέονται με τη βάση ελέγχου.
