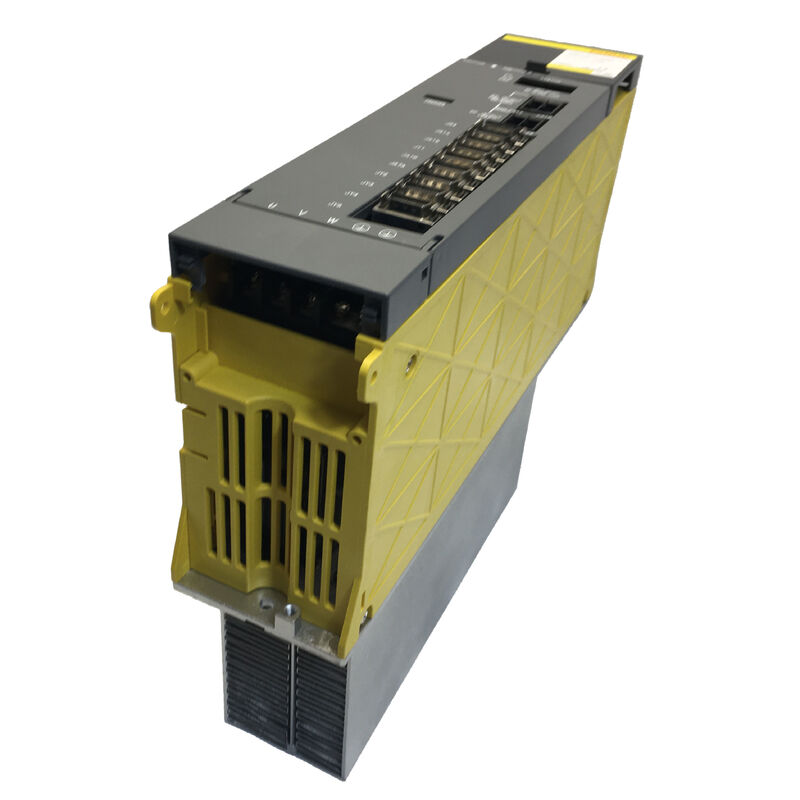

FANUC A06B-6102-H230 AC Servo Amplifier Unit — Περιγραφή προϊόντος

Τρεις Άξονες, Δύο Υποδοχές Οδήγησης, Μία Κρίσιμη Διαφορά

Πλησιάστε ένα κέντρο κατεργασίας ελεγχόμενο από FANUC από τα τέλη της δεκαετίας του 1990 ή τις αρχές της δεκαετίας του 2000 και ανοίξτε το ντουλάπι οδήγησης. Σε πολλές διαμορφώσεις, θα βρείτε τους άξονες X και Y να εξυπηρετούνται από μία μονάδα ενισχυτή σερβο διπλού άξονα, και τον άξονα Z — τον κάθετο άξονα ατράκτου που φέρει όλο το βάρος του εργαλείου κοπής — να χειρίζεται ξεχωριστά, συχνά από μια μονάδα με σημαντικά υψηλότερη ονομαστική τιμή ρεύματος. Οι μηχανισμοί της κάθετης κίνησης, η αντιστάθμιση βαρύτητας και οι απαιτήσεις ροπής των γρήγορων κινήσεων του άξονα Z απλώς απαιτούν περισσότερα από την οδήγηση.

Αυτό είναι το περιβάλλον για το οποίο σχεδιάστηκε το A06B-6102-H230. Ανήκει στην οικογένεια ενισχυτών σερβο FANUC της σειράς α, και εντός αυτής της οικογένειας, το H230 είναι μια μονάδα διπλού άξονα με ονομαστική τιμή υψηλότερης συνεχούς εξόδου ρεύματος από το H215. Για τους άξονες όπου τα φορτία είναι βαρύτερα και οι απαιτήσεις ρεύματος είναι μεγαλύτερες, αυτή είναι η παραλλαγή που καθορίζει το σύστημα — και η τοποθέτηση της λανθασμένης είναι ένας αξιόπιστος τρόπος για να δημιουργηθούν συναγερμοί υπερφόρτωσης θερμότητας μέχρι κάποιος να εντοπίσει το πρόβλημα στο ντουλάπι οδήγησης.

Αυτή η μονάδα κατασκευάζεται στην Ιαπωνία, είναι πιστοποιημένη CE και διατίθεται σε καινούργια και ανακατασκευασμένη κατάσταση. Εάν το H230 είναι ο αριθμός στην τεκμηρίωση του μηχανήματός σας ή στην ετικέτα της μονάδας που απέτυχε, διαβάστε παρακάτω.

H230 και H215 — Ίδια Σειρά, Διαφορετικές Εργασίες

Επειδή αυτοί οι δύο αριθμοί εξαρτημάτων διαφέρουν μόνο στο επίθημά τους, αξίζει να τους αντιμετωπίσουμε άμεσα. Τόσο το A06B-6102-H215 όσο και το A06B-6102-H230 είναι μονάδες διπλού άξονα από τη σειρά FANUC α — ίδια οικογένεια οδήγησης, ίδια διεπαφή επικοινωνίας, ίδια φυσική μορφή, ίδια συμβατότητα ελεγκτή. Αυτό που τα διαχωρίζει είναι το ονομαστικό ρεύμα εξόδου, το οποίο κωδικοποιεί το επίθημα.

Το "2" και στις δύο ονομασίες επιβεβαιώνει τη διαμόρφωση διπλού άξονα. Τα τελευταία ψηφία — "15" έναντι "30" — αντιπροσωπεύουν διαφορετικές βαθμίδες ονομαστικής τιμής ρεύματος. Το H230 βρίσκεται υψηλότερα σε αυτή την ιεραρχία από το H215. Στην πράξη, αυτό σημαίνει ότι το H230 ταιριάζει με σερβοκινητήρες με υψηλότερη συνεχή κατανάλωση ρεύματος: μεγαλύτεροι κινητήρες άξονα, βαρύτερα φορτία ή εφαρμογές όπου ο κινητήρας βλέπει συνεχή υψηλή ροπή κατά τη διάρκεια της κανονικής λειτουργίας.

Η εναλλαγή ενός H215 όπου έχει καθοριστεί H230 — ακόμα και προσωρινά, ακόμα και "απλώς για να λειτουργήσει το μηχάνημα" — συνήθως θα έχει ως αποτέλεσμα η οδήγηση να φτάνει στο όριο θερμικής προστασίας κατά τη διάρκεια κύκλων βαρέως φορτίου. Ο συναγερμός μπορεί να μην εμφανιστεί αμέσως σε ελαφριά εργασία, γεγονός που καθιστά τη μη αντιστοιχία εύκολη στην παράβλεψη αρχικά και δυσκολότερη στη διάγνωση όταν εμφανιστεί το σφάλμα. Η σωστή λύση είναι πάντα η σωστά ονομασμένη παραλλαγή.

Η αντίστροφη αντικατάσταση, η τοποθέτηση ενός H230 όπου έχει καθοριστεί H215, ενέχει τους δικούς της κινδύνους: οι ρυθμίσεις παραμέτρων για τις ονομαστικές τιμές ρεύματος του ενισχυτή πρέπει να ταιριάζουν, και μια μη αντιστοιχία εδώ μπορεί να προκαλέσει ασταθή ρύθμιση ρεύματος σε άξονες χαμηλότερης ισχύος. Καμία κατεύθυνση λανθασμένης αντικατάστασης εξαρτήματος δεν είναι αβλαβής.

Προδιαγραφές

Πού Εμφανίζεται το H230 στην Πράξη

Σε ένα τυπικό κάθετο κέντρο κατεργασίας τριών αξόνων που λειτουργεί με ελεγκτή FANUC Series 16 ή 18, το ντουλάπι οδήγησης οργανώνεται ανά ανάθεση άξονα και προφίλ φορτίου. Οι άξονες X και Y χειρίζονται την οριζόντια κίνηση του τραπεζιού — γενικά χαμηλότερη αδράνεια, πιο προβλέψιμες καμπύλες φορτίου. Ο άξονας Z ασχολείται με την κάθετη τοποθέτηση υπό βαρύτητα, συχνά με μια σφαιρική βίδα που πρέπει να αντισταθμίζει τόσο τις δυνάμεις κοπής όσο και το βάρος της κεφαλής ατράκτου.

Για μηχανές διαμορφωμένες με αυτόν τον τρόπο, η μονάδα οδήγησης του άξονα Z συχνά φέρει υψηλότερη ονομαστική τιμή ρεύματος από τη μονάδα X/Y στο ίδιο ντουλάπι. Εκεί τείνει να εμφανίζεται το H230 — όχι επειδή ο αριθμός των αξόνων είναι υψηλότερος, αλλά επειδή ο κινητήρας που εξυπηρετεί καταναλώνει περισσότερο ρεύμα υπό κανονικές συνθήκες λειτουργίας από τους κινητήρες στους ελαφρύτερους άξονες.

Η ίδια λογική ισχύει σε κέντρα περιστροφής με βαριές τσοκ, ή σε μηχανές όπου ένας άξονας εκτελεί σταθερά μεγάλους κόφτες με επιθετικούς ρυθμούς τροφοδοσίας. Η αντιστοίχιση οδήγησης σε αυτά τα ντουλάπια σπάνια είναι αυθαίρετη. Ο κατασκευαστής του μηχανήματος καθόρισε διαφορετικές βαθμίδες ρεύματος για διαφορετικά φορτία άξονα, και ο αριθμός εξαρτήματος της σειράς α κωδικοποιεί ακριβώς αυτήν την απόφαση μηχανικής.

Κατά την προμήθεια αντικατάστασης, η ανάθεση άξονα έχει τόση σημασία όσο και ο αριθμός εξαρτήματος. Εάν η μονάδα οδήγησης που απέτυχε είναι αυτή που εξυπηρετεί τον άξονα Z σε ένα κέντρο κατεργασίας τριών αξόνων, το H230 είναι πιθανότατα η σωστή μονάδα για αυτήν την υποδοχή — αλλά πάντα επαληθεύετε με την τεκμηρίωση του μηχανήματος αντί να υποθέτετε μόνο από την ετικέτα του άξονα.

Τι Επηρεάζει τη Μακροπρόθεσμη Αξιοπιστία της Οδήγησης σε Εγκαταστάσεις Σειράς α

Η διάρκεια ζωής του ενισχυτή σερβο σε αυτή τη γενιά μονάδων FANUC συνδέεται στενά με τη θερμική διαχείριση. Οι εσωτερικές μονάδες IGBT και τα κυκλώματα οδηγού πύλης παράγουν θερμότητα ανάλογη με το ρεύμα που μεταγωγίζεται, και η αρχιτεκτονική ψύξης εξαρτάται από τη συνεχή ροή αέρα μέσω του ντουλαπιού και πάνω από τις πτερύγια της οδήγησης. Σε ένα μηχάνημα που λειτουργεί για δεκαπέντε ή είκοσι χρόνια, οι ανεμιστήρες που είναι τοποθετημένοι απευθείας στις μονάδες ενισχυτή είναι από τα πιο παραμελημένα στοιχεία συντήρησης — λειτουργούν συνεχώς, συσσωρεύουν σκόνη, και όταν τα ρουλεμάν τους αρχίζουν να αποτυγχάνουν, η ροή αέρα μειώνεται πριν από οποιαδήποτε εμφανή ακουστική προειδοποίηση.

Μια μονάδα που λειτουργεί ζεστή για μήνες πριν από την αποτυχία μπορεί να έχει καταστρέψει τα εσωτερικά της κυκλώματα πέρα από αυτό που μπορεί να αποκαλύψει πλήρως ο εξωτερικός έλεγχος — γεγονός που αποτελεί έναν λόγο για τον οποίο μια ελεγμένη ανακατασκευασμένη μονάδα από σωστά αποχαρακτηρισμένο εξοπλισμό είναι μια πιο αξιόπιστη επιλογή από μια μονάδα που έχει αφαιρεθεί με αβέβαιη ιστορία. Η αντικατάσταση ανεμιστήρα στη μονάδα ενισχυτή, σε συνδυασμό με έναν σχολαστικό καθαρισμό του ντουλαπιού κατά την εγκατάσταση μιας νέας μονάδας οδήγησης, επεκτείνει σημαντικά τη διάρκεια ζωής της μονάδας αντικατάστασης.

Η άλλη κοινή οδός αποτυχίας στις μονάδες της σειράς α είναι οι πυκνωτές του DC bus, οι οποίοι υποβαθμίζονται με την ηλικία ακόμη και υπό κανονικές συνθήκες λειτουργίας. Σε μονάδες που έχουν αποθηκευτεί για εκτεταμένες περιόδους αντί να χρησιμοποιούνται ενεργά, η κατάσταση των πυκνωτών αξίζει να επαληθευτεί πριν από την τοποθέτηση της μονάδας σε ένα κρίσιμο μηχάνημα παραγωγής χωρίς περίοδο λειτουργίας υπό παρακολούθηση.

Εγγύηση, Κατάσταση και Επιστροφές

Νέες μονάδες είναι αχρησιμοποίητο αρχικό απόθεμα, συσκευασμένο κατάλληλα, και καλύπτεται από 12μηνη εγγύηση. Αυτές είναι η σωστή επιλογή για μηχανήματα κρίσιμα για την παραγωγή όπου το κόστος διακοπής λειτουργίας είναι σημαντικό και οι προσδοκίες αξιοπιστίας είναι υψηλές.

Ελεγμένες ανακατασκευασμένες μονάδες φέρουν 3μηνη εγγύηση και είναι κατάλληλες για προγράμματα εφεδρικών ανταλλακτικών, μηχανήματα χαμηλής χρήσης ή καταστάσεις όπου ο προϋπολογισμός είναι ο κύριος περιορισμός. Όλες οι ανακατασκευασμένες μονάδες ελέγχονται λειτουργικά πριν από την καταχώριση. Μονάδες που δεν μπορούν να επαληθευτούν ως προς τις προδιαγραφές λειτουργίας δεν καταχωρούνται ανεξάρτητα από την οπτική τους κατάσταση.

Για αιτήματα εγγύησης: αναφέρετε ζημιά, ελλιπή παράδοση ή αναντιστοιχίες περιγραφής την ημέρα άφιξης ή την επόμενη εργάσιμη ημέρα, με φωτογραφική τεκμηρίωση. Μονάδες που αποδεικνύονται μη λειτουργικές εντός 4 ημερών από την παραλαβή υπό κανονικές συνθήκες λειτουργίας δικαιούνται επιστροφής. Η εγγύηση δεν καλύπτει ζημιές από λανθασμένη εγκατάσταση, σφάλματα στην πλευρά του κινητήρα ή σφάλματα παραμέτρων που εισήχθησαν μετά την παράδοση. Οι αρχικές ετικέτες εγγύησης πρέπει να παραμένουν άθικτες σε οποιαδήποτε επιστρεφόμενη μονάδα.

Λογιστική Παραγγελίας

Αποστολή: 2 έως 4 εργάσιμες ημέρες μετά την επιβεβαίωση πληρωμής. Μεταφορείς: DHL και FedEx διεθνώς· παραλαβή από την αποθήκη Guangzhou τοπικά. Συνδυασμένη αποστολή προσφέρεται όταν παραγγέλλονται πολλά εξαρτήματα μαζί — αξίζει να το ζητήσετε όταν προμηθεύεστε πολλές μονάδες οδήγησης για ένα μόνο μηχάνημα.

Πληρωμή: Τραπεζική μεταφορά T/T για όλες τις αξίες παραγγελίας· PayPal και Western Union για παραγγελίες έως 500 USD.

Οι διασυνοριακοί αγοραστές είναι υπεύθυνοι για όλους τους εισαγωγικούς δασμούς, φόρους και τέλη χώρας προορισμού. Αυτά πρέπει να συνυπολογίζονται στο συνολικό κόστος κατά την σύγκριση επιλογών προμήθειας.

Συχνές Ερωτήσεις

Ε1: Το ντουλάπι οδήγησης του μηχανήματός μου έχει δύο μονάδες A06B-6102 — μία είναι H215 και η άλλη H230. Μπορώ να χρησιμοποιήσω μία μόνο παραλλαγή για να αποθηκεύσω και τις δύο υποδοχές ως εφεδρικές;

Όχι ως άμεση εφεδρική αντικατάσταση και για τις δύο θέσεις χωρίς προσαρμογή παραμέτρων. Τα H215 και H230 είναι διαφορετικές βαθμίδες ονομαστικής τιμής ρεύματος, και οι ρυθμίσεις παραμέτρων σερβο του ελεγκτή CNC έχουν διαμορφωθεί για να ταιριάζουν με τη συγκεκριμένη παραλλαγή ενισχυτή σε κάθε υποδοχή οδήγησης. Εάν εγκαταστήσετε ένα H230 σε μια υποδοχή που προηγουμένως λειτουργούσε ένα H215, τα δεδομένα παραμέτρων για αυτόν τον άξονα θα πρέπει να ενημερωθούν για να αντικατοπτρίζουν τα διαφορετικά χαρακτηριστικά του ενισχυτή — αλλιώς η συμπεριφορά ρύθμισης ρεύματος θα είναι λανθασμένη. Η διατήρηση ξεχωριστών εφεδρικών για κάθε παραλλαγή είναι η ασφαλέστερη προσέγγιση για ένα μηχάνημα όπου χρησιμοποιούνται και οι δύο τύποι. Εάν θέλετε να τυποποιήσετε σε μία παραλλαγή, η μηχανική εργασία που απαιτείται για την επικύρωση της αλλαγής πρέπει να γίνει σκόπιμα και να τεκμηριωθεί, όχι να υποτεθεί.

Ε2: Πώς μπορώ να επιβεβαιώσω ποια παραλλαγή διπλού άξονα της σειράς α απαιτεί η υποδοχή του άξονα Z στο μηχάνημά μου, πριν παραγγείλω;

Η πιο αξιόπιστη πηγή είναι η ηλεκτρική τεκμηρίωση του μηχανήματος — το διάγραμμα ανάθεσης οδήγησης ή το φύλλο δεδομένων παραμέτρων, τα οποία οι κατασκευαστές μηχανημάτων συνήθως περιλαμβάνουν στο εγχειρίδιο συντήρησης. Αυτό θα καθορίσει το μοντέλο ενισχυτή ανά άξονα. Η δεύτερη πηγή είναι η πινακίδα της ίδιας της μονάδας που απέτυχε: ακόμα κι αν η μονάδα είναι μη λειτουργική, η ετικέτα του αριθμού εξαρτήματος στο περίβλημα της μονάδας θα πρέπει να είναι ευανάγνωστη. Εάν καμία από τις δύο δεν είναι προσβάσιμη, τα αποθηκευμένα δεδομένα παραμέτρων του ελεγκτή CNC συχνά περιλαμβάνουν κωδικούς τύπου ενισχυτή σερβο για κάθε άξονα που μπορούν να διαβαστούν μέσω της οθόνης εμφάνισης παραμέτρων, τους οποίους ένας έμπειρος τεχνικός FANUC μπορεί να αντιστοιχίσει στον σωστό αριθμό εξαρτήματος. Η παραγγελία με βάση μόνο το όνομα του άξονα ("η οδήγηση Z") χωρίς επιβεβαίωση του συγκεκριμένου μοντέλου είναι ένα κοινό σφάλμα προμήθειας που αποφεύγεται εύκολα.

Ε3: Το μηχάνημα έβγαλε συναγερμό σερβο σε έναν άξονα, αλλά η μονάδα οδήγησης φαίνεται άθικτη εξωτερικά. Σημαίνει αυτό ότι η οδήγηση δεν είναι το πρόβλημα;

Η εξωτερική εμφάνιση δεν είναι αξιόπιστος δείκτης της κατάστασης της οδήγησης στους ενισχυτές της σειράς α. Οι περισσότερες εσωτερικές μορφές αποτυχίας — υποβάθμιση IGBT, σφάλματα κυκλώματος οδηγού, αποτυχίες πυκνωτών — δεν είναι ορατές από έξω. Η διαγνωστική προσέγγιση πριν από την παραγγελία αντικατάστασης θα πρέπει να περιλαμβάνει: σημείωση του ακριβούς κωδικού συναγερμού και αναζήτηση της σημασίας του στη λίστα συναγερμών του ελεγκτή, έλεγχο του κινητήρα και του καλωδίου ανάδρασης σε αυτόν τον άξονα για συνέχεια και σφάλματα μόνωσης, και εάν είναι δυνατόν, εναλλαγή της ύποπτης μονάδας οδήγησης σε διαφορετική υποδοχή άξονα για να δει αν ο συναγερμός ακολουθεί τη μονάδα. Εάν ο συναγερμός ακολουθεί τη μονάδα στη νέα της υποδοχή, η οδήγηση επιβεβαιώνεται ως ελαττωματική. Εάν ο συναγερμός παραμένει στον αρχικό άξονα μετά την εναλλαγή, το πρόβλημα είναι πιθανότατα στον κινητήρα, το καλώδιο ή την καλωδίωση παρά στην ίδια την οδήγηση. Αυτό το βήμα εναλλαγής πρώτα μπορεί να εξοικονομήσει το κόστος παραγγελίας αντικατάστασης για το λανθασμένο εξάρτημα.

Ε4: Εισάγουμε αυτή τη μονάδα διεθνώς. Υπάρχουν τεκμηρίωση ή ζητήματα συμμόρφωσης που πρέπει να γνωρίζουμε;

Το A06B-6102-H230 φέρει πιστοποίηση CE και κατασκευάζεται στην Ιαπωνία από την FANUC Corporation, η οποία ικανοποιεί τις απαιτήσεις τεκμηρίωσης για τους περισσότερους βιομηχανικούς προορισμούς εισαγωγής. Για την ταξινόμηση τελωνείου, οι μονάδες ενισχυτών σερβο FANUC συνήθως εμπίπτουν στην κατηγορία ηλεκτρονικού βιομηχανικού εξοπλισμού ελέγχου στα περισσότερα τιμολόγια δασμών, αν και ο συγκεκριμένος κωδικός HS θα διαφέρει ανά χώρα προορισμού. Οι αγοραστές πρέπει να επιβεβαιώσουν τον ισχύοντα εισαγωγικό δασμό και τυχόν απαιτούμενες άδειες εισαγωγής με τον εκτελωνιστή τους πριν από την τοποθέτηση της παραγγελίας, καθώς αυτοί διαφέρουν σημαντικά ανά περιοχή. Όλοι οι εισαγωγικοί δασμοί, φόροι και τέλη μεσιτείας είναι ευθύνη του αγοραστή. Εάν ο προορισμός σας απαιτεί συγκεκριμένη τεκμηρίωση συμμόρφωσης, επικοινωνήστε με την ομάδα πωλήσεων κατά την ερώτηση — μπορούν να σας συμβουλεύσουν σχετικά με το ποια έγγραφα είναι διαθέσιμα.

Ε5: Είναι δυνατή η επισκευή του A06B-6102-H230 αντί της αντικατάστασής του;

 Η επισκευή σε επίπεδο πλακέτας των ενισχυτών σερβο FANUC της σειράς α είναι τεχνικά δυνατή και προσφέρεται από ορισμένα εξειδικευμένα καταστήματα επισκευής βιομηχανικής ηλεκτρονικής. Η σκοπιμότητα εξαρτάται από τη συγκεκριμένη μορφή αποτυχίας: οι καμένες ασφάλειες ή οι αντιστάσεις πύλης είναι απλές επισκευές· η αντικατάσταση μονάδας IGBT είναι πιο περίπλοκη αλλά εφικτή με τον σωστό εξοπλισμό και εξαρτήματα· η ζημιά σε ίχνη επιπέδου PCB ή το κατεστραμμένο firmware γενικά δεν είναι οικονομικά συμφέρον να αντιμετωπιστεί. Η πρακτική εξέταση είναι ο χρόνος — ο χρόνος επισκευής σε ένα εξειδικευμένο κατάστημα μετριέται συνήθως σε εβδομάδες, ενώ μια μονάδα αντικατάστασης από διαθέσιμο απόθεμα αποστέλλεται σε ημέρες. Για μηχανήματα σε ενεργή παραγωγή, η διαδρομή αντικατάστασης έχει σχεδόν πάντα χαμηλότερο συνολικό κόστος διακοπής λειτουργίας. Η επισκευή γίνεται πιο ελκυστική όταν η μονάδα είναι μια παρωχημένη παραλλαγή με πολύ περιορισμένη διαθεσιμότητα στην δευτερογενή αγορά, καθιστώντας την αντικατάσταση δύσκολη στην προμήθεια γρήγορα ανεξάρτητα από το κόστος. Για το H230, η τρέχουσα διαθεσιμότητα στην αγορά πρέπει να ελεγχθεί απευθείας πριν από τη δέσμευση στη διαδρομή επισκευής.

Σωστή παραλλαγή. Σωστή ονομαστική τιμή ρεύματος. Επιβεβαιωμένο απόθεμα.
