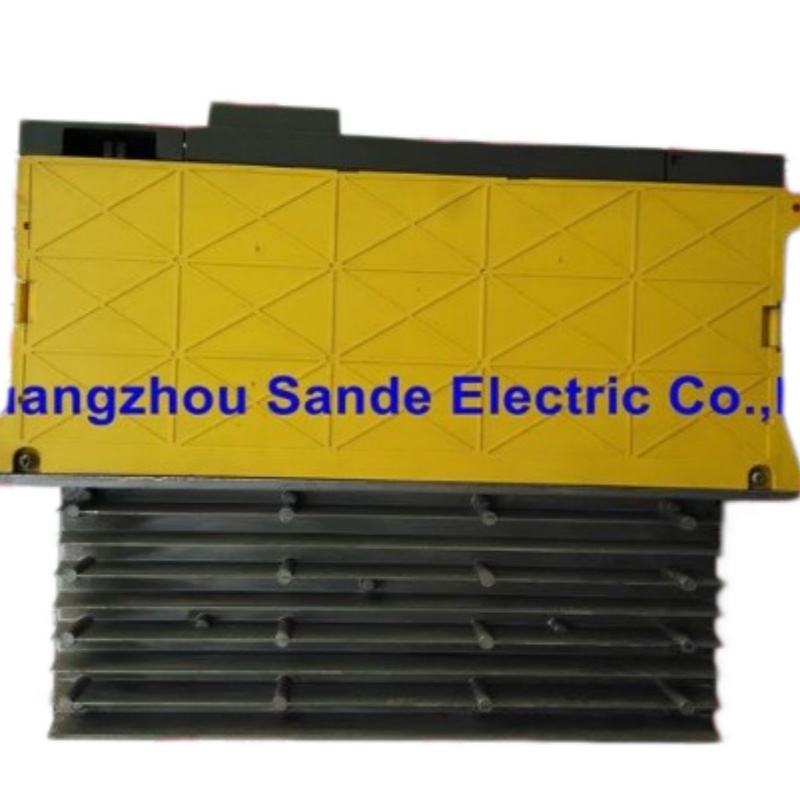

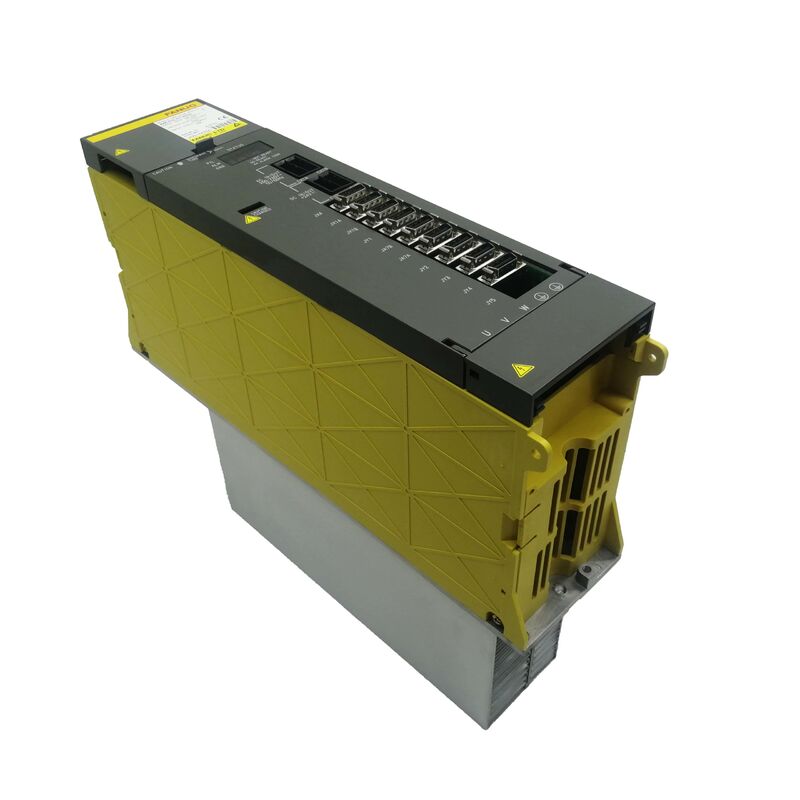

Η μονάδα FANUC A06B-6102-H215 AC Servo Amplifier Unit

Όταν η μηχανή είναι παλιά αλλά η γραμμή παραγωγής την χρειάζεται ακόμα

Δεν είναι όλα τα εργαλεία CNC σε ένα εργοστάσιο καινούργια.Οι μηχανές που κάνουν την πιο αξιόπιστη καθημερινή δουλειά είναι εκείνες που λειτουργούν εδώ και δεκαπέντε ή είκοσι χρόνια.Όταν ένα από αυτά τα μηχανήματα ρίξει ένα σέρβο συναγερμό και σταματήσειΗ ερώτηση δεν είναι πάντα "πρέπει να το αντικαταστήσουμε"Συχνά είναι "πόσο γρήγορα μπορούμε να επαναφέρουμε το δίσκο σε λειτουργία;"

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000s. Είναι κατασκευασμένο στην Ιαπωνία, με πιστοποίηση CE, και είναι διαθέσιμο τόσο σε νέα όσο και σε ανακαινισμένη κατάσταση.Αυτή η σελίδα είναι για σένα..

α Σειρά vs αi Σειρά Η διαφορά αυτή έχει μεγαλύτερη σημασία απ' όσο νομίζετε

Ένα από τα πιο συνηθισμένα λάθη προμήθειας στις προμήθειες FANUC servo drive συμβαίνει ακριβώς εδώ: οι αγοραστές που αναζητούν μια παραλλαγή A06B-6102 ακούσια λαμβάνουν, ή σχεδόν παραγγέλνουν,ένα A06B-6114 ή ένα A06B-6134 μονάδα από τη σειρά αi,Οι αριθμοί είναι κοντινοί. Οι ενότητες μπορεί να φαίνονται οπτικά παρόμοιες σε διαδικτυακές λίστες. Αλλά δεν είναι εναλλάξιμες, και η διαφορά ξεπερνά πολύ ένα μόνο ψηφίο στον αριθμό μέρους.

Το A06B-6102 ανήκει στην FANUCΑ σειράΗ σειρά αi (A06B-6114, A06B-6134,και συναφείς παραλλαγές) χρησιμοποιεί την ψηφιακή FSSB κυκλική λεωφορεία οπτικών ινών της FANUC για την επικοινωνία από την μονάδα οδήγησης στον ελεγκτήΟι δύο αυτοί τύποι διεπαφών είναι αρχιτεκτονικά ασυμβίβαστες. Μια αi κίνηση δεν μπορεί να μπει σε μια α σειρά μηχανή χωρίς αλλαγές ελεγκτή, αναθεώρηση παραμέτρων και ενδεχομένως αντικατάσταση κινητήρα..

Η σειρά α έχει σχεδιαστεί για να λειτουργεί με τους ελεγκτές FANUC από την σειρά 0, τη σειρά 16, τη σειρά 18 και την σειρά 21 οικογένειες, μεταξύ άλλων.η A06B-6102 είναι η σωστή σειρά κίνησηςΑν το μηχάνημά σας τρέχει έναν ελεγκτή 0i, 30i ή 31i, κοιτάζετε την λάθος οικογένεια προϊόντων εντελώς.

Ο έλεγχος του μοντέλου του ελεγκτή πριν από την παραγγελία διαρκεί δύο λεπτά και αποτρέπει ένα δαπανηρό λάθος αποστολής.

Τι σας λέει η H215 για αυτή την μονάδα

Η σύμβαση FANUC για το προσθέσιμο αριθμού τμήματος στη σειρά α περιέχει σημαντικές τεχνικές πληροφορίες στην αλφαριθμητική σειρά μετά το H. Στην ονομασία H215:

Η"2"Η θέση δείχνει ότι πρόκειται για έναΜονάδα διπλού άξονα∆ιαδικασία για την παροχή ηλεκτρικής ενέργειας σε δύο άξονεςΑυτή είναι η τυποποιημένη αρχιτεκτονική για α σειράς πολυάξονες μονάδες, όπου μία θέση στη βάση κίνησης χειρίζεται δύο άξονες κίνησης.

Η"15"όπως και σε όλους τους ενισχυτές α σειράς,το ονομαστικό ρεύμα εξόδου πρέπει να αντιστοιχεί στους κινητήρες σερβοκινητήρων σε κάθε άξονα, όχι μόνο περίπουΗ λειτουργία ενός κινητήρα του οποίου οι απαιτήσεις υπερβαίνουν την ονομαστική ισχύ του ενισχυτή θα προκαλέσει επαναλαμβανόμενους συναγερμούς θερμικού υπερφόρτωσης.Η εγκατάσταση ενός υπερμεγέθους ενισχυτή για κινητήρες πολύ χαμηλού ρεύματος δημιουργεί αστάθεια λεπτής τοποθέτησης λόγω ασυμφωνίας της ανάλυσης στον κύκλο ανάδρασης ρεύματος.

Εάν το φύλλο παραμέτρων του μηχανήματος σας ή η πινακίδα ονομασίας στην αρχική αποτυχημένη μονάδα δείχνει H215, αυτή είναι η συγκεκριμένη παραλλαγή για την πηγή.

Προδιαγραφές

Η πραγματικότητα προμήθειας για εξαρτήματα α σειράς

Εδώ είναι κάτι που αξίζει να κατανοήσουμε σχετικά με τη δευτερεύουσα αγορά για τις μονάδες FANUC α σειράς: η διαθεσιμότητα σφίγγει με την πάροδο του χρόνου, όχι επειδή η ζήτηση εξαφανίζεται,αλλά επειδή η δεξαμενή των ανακτήσιμων μονάδων συρρικνώνεται καθώς τα μηχανήματα καταργούνται, να ανασυγκροτηθούν με νεότερους ελεγκτές, ή απλά να χαθούν στο χρόνο χωρίς τα συστατικά τους να καταχωριστούν και να αποθηκευτούν.

Ένα μηχάνημα που εγκαταστάθηκε το 1998 και λειτουργεί αξιόπιστα δεν είναι στο πρόγραμμα αντικατάστασης κανενός μέχρι να αποτύχει ο κινητήρας.η ομάδα συντήρησης ανακαλύπτει ότι οι κινητήρες α σειράς που τροφοδοτούν αυτό το μηχάνημα δεν είναι πλέον σε ενεργό παραγωγή, και ότι το παγκόσμιο απόθεμα αποτελείται από ό, τι κατασκευάστηκε πριν από χρόνια, διανεμηθεί σε διάφορους μεταπωλητές και διανομείς ανταλλακτικών.Ορισμένες παραλλαγές παραμένουν πραγματικά διαθέσιμες ως νέες συσκευασίες από τις αλυσίδες εφοδιασμού υπηρεσιών FANUCΟι άλλες είναι διαθέσιμες κυρίως ως ανακαινισμένες μονάδες που προέρχονται από εξοπλισμό που έχει αποσυρθεί.

Η τρέχουσα διαθεσιμότητα της παραλλαγής H215 θα πρέπει να επιβεβαιώνεται αμέσως πριν από την οριστικοποίηση οποιουδήποτε σχεδίου προμηθειών.Επικοινωνήστε με την ομάδα πωλήσεων για τον έλεγχο του ενεργού αποθέματος ̇ ειδικά αν σχεδιάζετε ένα έργο επισκευής με σταθερή προθεσμία επιστροφής στην παραγωγή.

Επιλογές συνθηκών και κάλυψη εγγύησης

Νέα / αρχική κατάστασηοι μονάδες απομονώνονται, σε αρχική ή κατάλληλη προστατευτική συσκευασία και φέρουνΕγγύηση 12 μηνώνΟι μηχανές αυτές είναι κατάλληλες για μηχανές συνεχούς παραγωγής όπου οι προσδοκίες αξιοπιστίας είναι υψηλότερες.

Ελεγχόμενες ανακαινισμένες μονάδεςΤα είδη αυτά, τα οποία έχουν αποκτηθεί από μηχανήματα που έχουν απομακρυνθεί ή αναβαθμισθεί, καθαρίζονται, ελέγχονται λειτουργικά υπό φορτίο και επαληθεύονται πριν από την καταχώριση.Εγγύηση 3 μηνώνκαι αποτελούν πρακτική επιλογή για μηχανές με χαμηλότερη χρήση, εφεδρικό εφεδρικό απόθεμα ή σε σενάρια επισκευής που είναι ευαίσθητα στον προϋπολογισμό, όπου η προτεραιότητα είναι μια επαληθευμένη μονάδα εργασίας.

Σε αμφότερες τις περιπτώσεις, η αρχική ετικέτα της μονάδας πρέπει να παραμένει άθικτη και η μονάδα πρέπει να επιστρέφεται στην ίδια κατάσταση με την αποστολή, εάν υποβληθεί αίτηση εγγύησης.Η εγγύηση δεν καλύπτει τις φυσικές ζημίες που προκύπτουν κατά την εγκατάσταση, ζημιές από σφάλματα στην πλευρά του κινητήρα ή προβλήματα που προκλήθηκαν από εσφαλμένες ρυθμίσεις παραμέτρων μετά την εγκατάσταση.

Παραγγελία και αποστολή

Τα αντικείμενα αποστέλλονται εντός2 έως 4 εργάσιμες ημέρεςΗ διεθνής παράδοση γίνεται μέσωDHL και FedExΗ τοπική αποθήκη της Guangzhou μπορεί να κανονιστεί.Η συνδυασμένη αποστολή είναι διαθέσιμη για παραγγελίες που καλύπτουν πολλαπλά νούμερα εξαρτημάτων χρήσιμη κατά την προμήθεια πολλών εξαρτημάτων για μια ενιαία ανακατασκευή μηχανής ή μια προγραμματισμένη ανανέωση του αποθέματος ανταλλακτικών.

Διαφορές πληρωμής:Τ/Τ τραπεζική μεταφορά (όλες οι τιμές) PayPal και Western Union (παραγγελίες μέχρι USD $500).

Οι διασυνοριακοί αγοραστές είναι υπεύθυνοι για τους εισαγωγικούς δασμούς, τους φόρους και τυχόν τέλη της χώρας προορισμού.

Εάν τα εμπορεύματα δεν έχουν φτάσει εντός 10 ημερών από την αποστολήΕνημερώστε μας αμέσως.Εάν τα εμπορεύματα φτάνουν κατεστραμμένα, ελλιπή ή όχι όπως περιγράφεται, αναφέρει την ίδια ημέρα ή την επόμενη εργάσιμη ημέρα με φωτογραφίες όπου είναι δυνατόν.Οι μονάδες που αποδεικνύονται μη λειτουργικές εντός τεσσάρων ημερών από την παραλαβή τους υπό κανονικές συνθήκες λειτουργίας είναι επιλέξιμες για επιστροφή ή αντικατάσταση..

Συχνές Ερωτήσεις

Ερώτηση 1: Το μηχάνημά μου χρησιμοποιεί έναν ελεγκτή FANUC σειράς 18. Είναι η σειρά A06B-6102-H215 η σωστή για αυτό;

Οι μονάδες κίνησης της σειράς α A06B-6102 έχουν σχεδιαστεί για να λειτουργούν σε διεπαφή με τους αναλογικούς ελεγκτές της FANUC, οι οποίοι περιλαμβάνουν τους ελεγκτές της σειράς 16, 18,και 21 οικογένειες καθώς και ορισμένες διαμορφώσεις της παλαιότερης σειράς 0. Εάν η διεπαφή του servo της μηχανής σας είναι αναλογική και όχι ψηφιακή οπτική ίνα (FSSB), τότε ναι η σειρά A06B-6102 είναι η κατάλληλη οικογένεια κινήτρων.Ελέγξτε τα φύλλα δεδομένων παραμέτρων για το μηχάνημά σας ή την πινακίδα ονομασίας στην ίδια την αποτυχημένη μονάδαΗ οικογένεια των ελεγκτών από μόνη της δεν επιβεβαιώνει την παραλλαγή H, που καθορίζεται από τις προδιαγραφές του κινητήρα σε κάθε άξονα.

Ε2: Μπορεί μια μονάδα αi σειράς (όπως η A06B-6114) να χρησιμοποιηθεί ως υποκατάστατο της A06B-6102-H215 σε ένα παλαιότερο μηχάνημα;

Όχι, όχι ως άμεση αντικατάσταση χωρίς σημαντική πρόσθετη εργασία.Μια αi μονάδα που εγκαταστάθηκε σε α σειράς μηχανή δεν θα αναγνωριστεί από τον ελεγκτή κατά την εκκίνησηΗ δημιουργία μιας τέτοιας λειτουργίας ανταλλαγής θα απαιτούσε αλλαγές στο υλικό του ελεγκτή, νέα καλωδίωση, επαλήθευση συμβατότητας κωδικοποιητή κινητήρα και πλήρη διαμόρφωση παραμέτρων.Για ένα μηχάνημα το οποίο χρειάζεται απλώς να αντικατασταθεί μια αποτυχημένη μονάδα κίνησης και να επιστρέψει στην αρχική της προδιαγραφή, η προμήθεια της σωστής παραλλαγής A06B-6102 είναι η πρακτική πορεία.

ΕΡΩΤΗΣΗ 3: Η προφορά H215 στην αποτυχημένη μονάδα μας φαίνεται να είναι κατεστραμμένη και μερικώς αδιανόητη.

Εάν η ετικέτα της πινακίδας ονομασίας δεν είναι ευανάγνωστη, υπάρχουν πολλοί τρόποι για να επιβεβαιώσετε την σωστή παραλλαγή.τα δελτία παραμέτρων της τροφοδοσίαςΤο δεύτερο, αν άλλοι άξονες του ίδιου μηχανήματος χρησιμοποιούν το ίδιο μοντέλο κίνησης, το δεύτερο είναι το ίδιο μοντέλο κίνησης.η ευανάγνωστη ετικέτα στις εν λόγω μονάδες θα επιβεβαιώνει την παραλλαγήΤρίτον, τα δεδομένα παραμέτρων του ελεγκτή CNC μπορεί μερικές φορές να υποδεικνύουν τις προδιαγραφές του συνδεδεμένου ενισχυτή.και τύπου ελεγκτή αυτό είναι αρκετό για να περιορίσει την πιθανή παραλλαγή σε μια σύντομη λίστα για επιβεβαίωση.

Ε4: Αυτά είναι παλαιότεροι δίσκοι. Αξίζει να επισκευάσουμε το μηχάνημα, ή θα πρέπει να εξετάσουμε μια πλήρη αναβάθμιση CNC αντί γι 'αυτό;

Αυτό είναι ένα ερώτημα που αντιμετωπίζουν πολλοί διαχειριστές συντήρησης με παλαιότερους εξοπλισμούς α Series, και η απάντηση εξαρτάται πραγματικά από την περίπτωση.Η αντικατάσταση του κινητήρα ∙ η προμήθεια και η εγκατάσταση μιας ομοιόμορφης μονάδας A06B-6102 ∙ είναι συνήθως ο ταχύτερος τρόπος επιστροφής στην παραγωγή και συνεπάγεται το χαμηλότερο άμεσο κόστος.Η πλήρης αναβάθμιση (αντικατάσταση του ελεγκτή, των κινητήρων, των κινητήρων και των καλωδίων) επιστρέφει το μηχάνημα στην τεχνολογία της τρέχουσας γενιάς, αλλά συνεπάγεται σημαντικό χρόνο έργου, δαπάνες κεφαλαίου,και μια περίοδος διακοπής που μπορεί να διαρκέσει από ημέρες έως εβδομάδες ανάλογα με την πολυπλοκότηταΕάν η μηχανική κατάσταση της μηχανής είναι καλή και η βλάβη είναι απομονωμένη στην κίνηση, η άμεση αντικατάσταση είναι συνήθως οικονομικά λογική.Εάν το μηχάνημα έχει επανειλημμένες αποτυχίες κίνησης σε πολλούς άξονες σε σύντομο χρονικό διάστημα, ή αν η βλάβη είναι συμπτωματική της βαθύτερης ηλεκτρικής επιδείνωσης, μια συζήτηση μεταρρύθμισης γίνεται πιο σχετική.

Ε5: Πρέπει να διατηρήσουμε ένα απόθεμα ανταλλακτικών για πολλά μηχανήματα που τρέχουν α Series δίσκους.

Για τα προγράμματα ανταλλακτικών για πολλαπλά μηχανήματα, η υποβολή ενός ενοποιημένου καταλόγου όλων των απαιτούμενων αριθμών και ποσοτήτων εξαρτημάτων σε μία μόνο έρευνα είναι η πιο αποτελεσματική προσέγγιση.Αυτό επιτρέπει στην ομάδα πωλήσεων να ελέγχει τη διαθεσιμότητα σε όλες τις παραλλαγές ταυτόχρονα, να προσδιορίσουν εκείνες που απαιτούν πρόσθετο χρόνο προετοιμασίας ή εναλλακτική προμήθεια και να προσφέρουν συνδυασμένη αποστολή για τη μείωση του κόστους μεταφοράς.Επίσης, αποκαλύπτει τα πιθανά ελλείμματα αποθεμάτων νωρίς ̇ πριν από μια βλάβη του μηχανήματος δημιουργεί επείγουσα ανάγκηΚατά την κατάρτιση καταλόγου ανταλλακτικών για τις μονάδες α σειράς, συμπεριλάβετε τους αριθμούς των εξαρτημάτων από τις πινακίδες ονομασίας του μοντέλου απευθείας αντί να μεταφράζετε από τη μνήμη,καθώς οι μικρές διαφορές στη μετάφραση μεταξύ των παραλλαγών μπορούν να έχουν σημαντικές τεχνικές επιπτώσεις.

Αντικατάσταση της ίδιας γενιάς.
