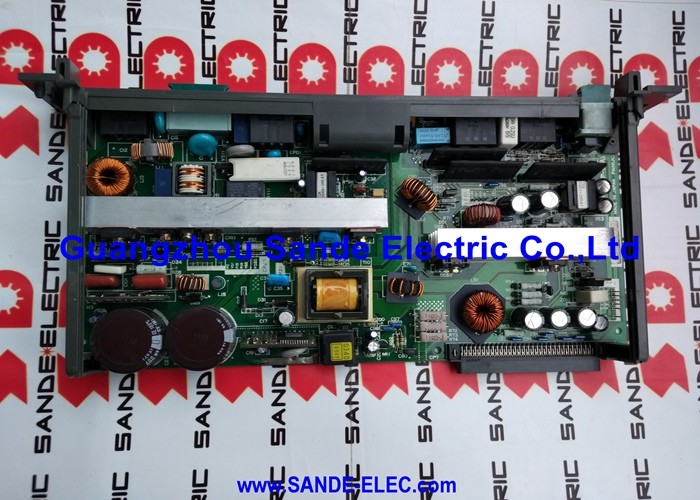

Fanuc A20B-2001-0190 Πίνακας βάσης A20B20010190 A2OB-2OO1-O19O

FANUC A20B-2001-0190∙ 4 τρύπες Backplane PCB ∙ F18M/T CNC Rack

Η φυσική βάση του ράφου ελέγχου CNC

Το A20B-2001-0190 είναι το τετρα-κλιμακωτό πίσω πλάνο για το ράφι ελέγχου F18M/T CNC της FANUC ∙ το PCB που παρέχει τις θέσεις φυσικής τοποθέτησης, το εσωτερικό σύστημα bus,για την κατασκευή ηλεκτρικών κυψελών,Χωρίς λειτουργικό backplane, οι μεμονωμένες λειτουργικές πλακέτες (ενότητα CPU, μονάδες μνήμης, πλακέτες διεπαφής I/O) δεν έχουν φυσικό σπίτι και καμία διαδρομή σήματος μεταξύ τους.

Τέσσερις υποδομές σημαίνει ότι μέχρι τέσσερις πίνακες ελέγχου plug-in μπορούν να εγκατασταθούν οριζόντια στο ράφι σε αυτό το πίσω πλάνο ταυτόχρονα.Τυπικές εγκαταστάσεις γεμίζουν το ράκ με ένα συνδυασμό της κύριας πλακέτας CPU, μονάδες μνήμης FROM/SRAM, κάρτες διεπαφής άξονα και πλαίσια επιλογής ή Ε/Υ ̇ όλα επικοινωνούν μεταξύ τους μέσω του εσωτερικού λεωφορείου συστήματος του backplane.

Το ίδιο το backplane δεν εκτελεί επεξεργασία και δεν αποθηκεύει δεδομένα.τα συμπτώματα εξαρτώνται από το ποια ίχνη λεωφορείων ή σιδηροτροχιές ισχύος επηρεάζονται από πλήρη βλάβη στη θήκη έως διαλείπουσα σφάλματα σήματος, ανάλογα με την τοποθεσία του ελαττώματος στην πλακέτα.

Βασικές προδιαγραφές

Διαγνώριση της βλάβης του backplane

Τα σφάλματα του backplane είναι από τα πιο δύσκολα σφάλματα CNC για διάγνωση, επειδή πολλά διαφορετικά συμπτώματα μπορούν να προέρχονται από την ίδια σανίδα.Πίνακες που δεν αρχίζουν παρά τη γνωστή καλή κατάσταση, ή οι συναγερμοί τροφοδοσίας που διαρκούν μετά την επιβεβαίωση της λειτουργίας της τροφοδοσίας απαιτούν την επιθεώρηση του οπίσθιου επιπέδου.

Πριν από την αντικατάσταση του οπίσθιου πλαισίου, βεβαιωθείτε ότι όλα τα πλαίσια συνδέσμου είναι πλήρως καθισμένα στις τρύπες τους ∙ ένα εν μέρει καθισμένο πλαίσιο φορτίζει το λεωφορείο και παράγει συμπτώματα πανομοιότυπα με σφάλμα του οπίσθιου πλαισίου.Ελέγξτε τις καρφίτσες των συνδέσεων για διάβρωση ή φυσική βλάβη- Ελέγξτε το ίδιο το πλάνο για ορατές ζημιές στα εξαρτήματα, σχισμές ή σημάδια βρώμικης βλάβης.

Η σειρά A20B-2001 περιέχει πολλαπλές παραλλαγές backplane για διαφορετικούς αριθμούς slots rack και γενιές CNC. Επιβεβαιώστε A20B-2001-0190 (4-slot, F18M/T) ειδικά από την ετικέτα του εγκατεστημένου backplane.

Γενικές ερωτήσεις

Ερώτηση 1: Τι κάνει το backplane σε ένα FANUC CNC ράφι ελέγχου;

Παρέχει το φυσικό πλαίσιο τοποθέτησης και το εσωτερικό λεωφορείο για όλες τις πλακέτες plug-in στο ράκ κάθε σήμα που ανταλλάσσεται μεταξύ της πλακέτας CPU, μονάδες μνήμης,Και οι κάρτες I/O ταξιδεύουν μέσα από τα ίχνη του λεωφορείου.Το backplane είναι η κοινή υποδομή από την οποία εξαρτώνται όλα τα πλαίσια.

Ε2: Η αντικατάσταση του A20B-2001-0190 απαιτεί αντίγραφο ασφαλείας δεδομένων;

Το backplane δεν αποθηκεύει παραμέτρους CNC ̇ όλα τα δεδομένα διαμένουν στις ενότητες μνήμης (FROM, SRAM) που είναι εγκατεστημένες σε αυτό.,Πάντοτε να επιβεβαιώνετε την ακεραιότητα της πλακέτας plug-in πριν και μετά τη μεταφορά, και να διατηρείτε ένα τρέχον αντίγραφο ασφαλείας πριν από την έναρξη.

Ε3: Μπορεί οποιοσδήποτε backplane 4 slots A20B-2001 να αντικαταστήσει το -0190;

Αριθ. Διαφορετικές παραλλαγές προστίμων στην σειρά A20B-2001 εξυπηρετούν διαφορετικές γενιές CNC και διαμορφώσεις πλακέτων.και οι αναθέσεις των πινών ισχύος διαφέρουν μεταξύ των παραλλαγώνΤο -0190 είναι ειδικό για το ράφι F18M/T. Επιβεβαιώστε το ακριβές προφίλ από την ετικέτα του επιπέδου πριν παραγγείλετε.

ΕΡ4: Το CNC δείχνει διαλείπουσα λάθη μόνο σε συγκεκριμένες θέσεις πλέγματος της πλακέτας.

Ναι, ένα τοπικό σφάλμα στο πίσω πλάνο, μια κατεστραμμένη σύνδεση, σπασμένα ίχνη κοντά σε συγκεκριμένες καρφίτσες,ή ένα αποτυχημένο συστατικό προστασίας που επηρεάζει ένα σχιστόδρομο παράγει σφάλματα στο πλακέτο σε αυτό το σχιστόδρομο, ενώ τα άλλα παραμένουν ανεπηρέασταΕάν το σφάλμα ακολουθεί τη θέση της σχισμής (όχι η επιφάνεια μετακινήθηκε στην σχισμή), η σχισμή πίσω είναι η πηγή σφάλματος.

Ε5: Πόσος χρόνος διαρκεί η διαδικασία αντικατάστασης της πλακέτας και τι πρέπει να γίνει μετά την τοποθέτηση;

Η φυσική αντικατάσταση είναι συνήθως θέμα μεταφοράς κάθε πλέγματος από την αρχική πλακέτα πίσω στην αντικατάσταση, μία τη φορά.Επαναφέρει την κύρια ενέργεια και να επαληθεύσει κάθε πίνακα αρχικά σωστάΕάν οι παραμέτροι αποθηκεύτηκαν στην SRAM και η μονάδα SRAM μεταφέρθηκε άθικτη, δεν χρειάζεται επαναφόρτωση παραμέτρων.
