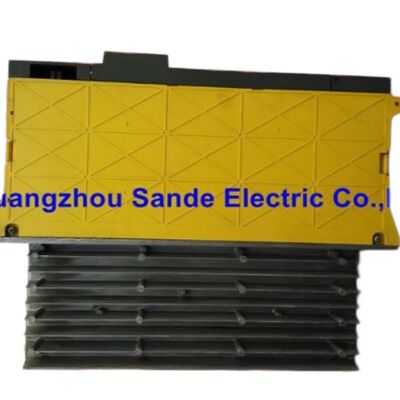

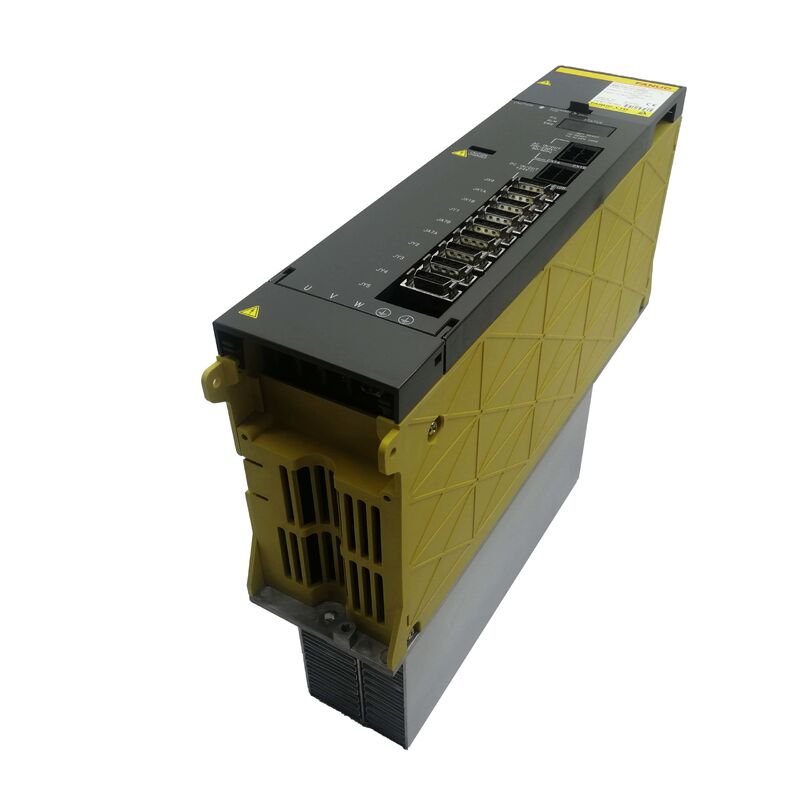

Περιγραφή προϊόντος: Σερβοενισχυτής AC FANUC A06B-6102-H211

Ο άξονας που δεν χρειάζεται ωμή δύναμη εξακολουθεί να χρειάζεται τη σωστή κίνηση

Στο σχεδιασμό εργαλειομηχανών CNC, δεν είναι όλοι οι άξονες ίδιοι. Οι άξονες που κινούν το τεμάχιο εργασίας ή φέρουν την κεφαλή του άξονα κοπής υπό βαριά φορτία κοπής θέτουν πολύ διαφορετικές απαιτήσεις στους οδηγούς τους σε σύγκριση με τους άξονες που είναι υπεύθυνοι για ακριβή, ελαφριά τοποθέτηση — ένα περιστροφικό τραπέζι που ευρετηριάζει σε μικρά βήματα, ένας βοηθητικός άξονας που ελέγχει έναν βραχίονα αλλαγής εργαλείων, ή ο άξονας λεπτής τροφοδοσίας σε μια μηχανή λείανσης όπου η ομαλή κίνηση χαμηλής ταχύτητας έχει μεγαλύτερη σημασία από τη μέγιστη ικανότητα ρεύματος.

Το FANUC A06B-6102-H211 είναι κατασκευασμένο ακριβώς για αυτό το άκρο του φάσματος. Βρίσκεται στην κατηγορία χαμηλότερης ονομαστικής ισχύος εντός της οικογένειας ενισχυτών διπλού άξονα της σειράς α — το H211 — σε συνδυασμό με τους σερβοκινητήρες που τροφοδοτούν ελαφρύτερους άξονες όπου η κατανάλωση ρεύματος παραμένει εντός μέτριων ορίων κατά την κανονική λειτουργία. Η τοποθέτηση ενός υπερμεγέθους ενισχυτή σε αυτούς τους άξονες δεν βελτιώνει την απόδοση. μπορεί στην πραγματικότητα να διακυβεύσει τη σταθερότητα λεπτής τοποθέτησης εισάγοντας αναντιστοιχία ανάλυσης στον βρόχο ανάδρασης ρεύματος. Η σωστή παραλλαγή για τον σωστό άξονα είναι αυτό που επιτρέπει σε ολόκληρο το μηχάνημα να λειτουργεί όπως σχεδιάστηκε από τον σχεδιαστή του.

Αυτή η μονάδα κατασκευάζεται στην Ιαπωνία, είναι πιστοποιημένη CE και διατίθεται τόσο σε καινούργια όσο και σε ελεγμένη ανακατασκευασμένη κατάσταση. Εάν το A06B-6102-H211 είναι ο αριθμός που τεκμηριώνεται για την ελαττωματική υποδοχή του οδηγού σας, αυτή η σελίδα καλύπτει όλα όσα χρειάζεστε για να λάβετε μια σίγουρη απόφαση προμήθειας.

Ανάγνωση του ντουλαπιού οδηγού: H211, H215 και H230 δίπλα-δίπλα

Οι μηχανές που λειτουργούν με οδηγούς FANUC α Series συχνά έχουν περισσότερες από μία μονάδες A06B-6102 στο ντουλάπι, και είναι συχνά διαφορετικές παραλλαγές — επειδή διαφορετικές ομαδοποιήσεις αξόνων φέρουν διαφορετικά προφίλ φορτίου. Η κατανόηση του πώς αυτές οι τρεις κοινές παραλλαγές σχετίζονται μεταξύ τους βοηθά στην αποσαφήνιση γιατί ο αριθμός εξαρτήματος πρέπει να ταιριάζει ακριβώς με την υποδοχή του, και όχι να αντικαθίσταται ελεύθερα.

Και οι τρεις μοιράζονται την ίδια φυσική μορφή, την ίδια αναλογική σερβο-διεπαφή με τον ελεγκτή FANUC και την ίδια διάταξη συνδετήρα διαύλου κίνησης. Αυτό ακριβώς καθιστά την τυχαία αντικατάσταση κίνδυνο — φαίνονται εναλλάξιμοι σε ένα ράφι ή σε μια καταχώριση, αλλά τα δεδομένα παραμέτρων CNC έχουν διαμορφωθεί στην ειδική κατηγορία ρεύματος κάθε υποδοχής. Εάν τοποθετήσετε ένα H230 σε μια υποδοχή H211 χωρίς να ενημερώσετε τις παραμέτρους του ενισχυτή, ο βρόχος ρύθμισης ρεύματος θα συμπεριφερθεί λανθασμένα, προκαλώντας πιθανώς ταλάντωση ή αστάθεια του άξονα σε χαμηλές ταχύτητες — το ακριβές εύρος λειτουργίας όπου αυτοί οι ελαφρύτεροι άξονες περνούν το μεγαλύτερο μέρος του χρόνου εργασίας τους.

Τι σας λέει το H211 για αυτήν τη μονάδα

Στη σύμβαση αριθμού εξαρτήματος της σειράς α της FANUC, η κατάληξη μετά το H κωδικοποιεί τη διαμόρφωση του άξονα του οδηγού και την κατηγορία εξόδου ρεύματος με ένα συνεπές μοτίβο. Για το A06B-6102-H211:

Το προηγούμενο "2" επιβεβαιώνει ότι πρόκειται για μονάδα διπλού άξονα — μία φυσική μονάδα που οδηγεί δύο σερβο-άξονες ταυτόχρονα. Αυτό είναι τυπικό για την οικογένεια A06B-6102: ένα κοινό τμήμα ισχύος με ανεξάρτητη ρύθμιση ρεύματος ανά άξονα, επιτρέποντας τον έλεγχο δύο αξόνων από μία μόνο υποδοχή οδηγού στο ντουλάπι.

Η κατάληξη "11" τοποθετεί αυτήν την παραλλαγή στο χαμηλότερο άκρο της κλίμακας ονομαστικής ισχύος εντός της σειράς διπλών αξόνων α. Είναι η κατηγορία που ταιριάζει με σερβοκινητήρες με χαμηλότερες απαιτήσεις συνεχούς ρεύματος — κινητήρες που χρησιμοποιούνται συνήθως στους ελαφρύτερους, πιο προσανατολισμένους στην ακρίβεια άξονες σε ένα σύστημα CNC.

Μια πρακτική σημείωση για τους αγοραστές: ο σύνδεσμος URL σε αυτήν τη σελίδα περιέχει τη συμβολοσειρά "AO6B-6IO2-H2II" — αυτό είναι ένα κοινό τεχνούργημα αναγνώρισης οπτικών χαρακτήρων (OCR) και απόδοσης γραμματοσειράς, όπου ο αριθμός μηδέν (0) διαβάζεται λανθασμένα ως γράμμα O, και ο αριθμός ένα (1) διαβάζεται λανθασμένα ως γράμμα I. Ο πραγματικός αριθμός εξαρτήματος είναι αναμφισβήτητα A06B-6102-H211 με όλους τους αριθμητικούς χαρακτήρες. Κατά την αντιστοίχιση με την τεκμηρίωση του μηχανήματος, επαληθεύετε πάντα με την ετικέτα της φυσικής πινακίδας και αντιμετωπίζετε τη σύγχυση οπτικών χαρακτήρων σε ψηφιακές καταχωρίσεις ως γνωστό κίνδυνο με τους αριθμούς εξαρτημάτων FANUC.

Προδιαγραφές

Πού ταιριάζει το H211 σε πραγματικές διαμορφώσεις μηχανών

Η χαμηλότερη κατηγορία ρεύματος του H211 το καθιστά κατάλληλο για τα ακόλουθα σενάρια, τα οποία είναι όλα κοινά στο πεδίο:

Μικρού μεγέθους τόρνοι και κέντρα περιστροφής CNC με συμπαγείς σερβοκινητήρες στους άξονες εγκάρσιας ολίσθησης και φορείου. Αυτές οι μηχανές δεν απαιτούν την εφεδρεία ρεύματος ενός μεγάλου κέντρου κατεργασίας, και οι σερβοκινητήρες τους ταιριάζουν ανάλογα. Ένα ντουλάπι οδηγού σε αυτή τη διαμόρφωση μπορεί να χρησιμοποιεί μονάδες H211 σε όλη του την έκταση, αντί της μικτής διάταξης H211/H230 που παρατηρείται σε βαρύτερες μηχανές τριών αξόνων.

Μηχανές EDM σύρματος, όπου η κίνηση του άξονα είναι αργή, εξαιρετικά ακριβής και περιλαμβάνει ελάχιστο μηχανικό φορτίο έναντι του τεμαχίου εργασίας. Οι απαιτήσεις ρεύματος στους σερβο-άξονες σε αυτόν τον τύπο μηχανής είναι σταθερά χαμηλές, και ένας ενισχυτής χαμηλότερης κατηγορίας είναι η σωστή προδιαγραφή για αυτό το περιβάλλον λειτουργίας.

Περιστροφικοί και ευρετηριακοί άξονες σε κέντρα κατεργασίας όπου οι κύριοι άξονες εργασίας (X, Y, Z) μπορεί να χρησιμοποιούν μονάδες υψηλότερου ρεύματος, αλλά ένας βοηθητικός τέταρτος ή πέμπτος άξονας που ελέγχει ένα περιστροφικό τραπέζι ή μια κεφαλή ευρετηρίασης λειτουργεί υπό πολύ ελαφρύτερα φορτία. Σε αυτή τη μικτή διαμόρφωση, οι μονάδες H211 για τους ελαφρύτερους άξονες και οι H215 ή H230 για τους κύριους άξονες στο ίδιο ντουλάπι είναι μια κοινή διάταξη.

Παλαιότερες μηχανές φρεζαρίσματος με συμπαγείς σερβοκινητήρες, όπου ο αρχικός κατασκευαστής της μηχανής επέλεξε μικρότερους κινητήρες ειδικά προσαρμοσμένους στο περίγραμμα κοπής και τη διαδρομή του άξονα του σχεδιασμού. Αυτές οι μηχανές συχνά έχουν ένα πλήρες ντουλάπι με μονάδες οδηγού χαμηλότερου ρεύματος.

Κατάσταση και εγγύηση

Καινούργιες / πρωτότυπες μονάδες είναι αχρησιμοποίητο εργοστασιακό απόθεμα σε κατάλληλη συσκευασία, καλύπτονται από εγγύηση 12 μηνών. Αυτές είναι η σωστή επιλογή όταν η μηχανή βρίσκεται σε συνεχή παραγωγή και οι προσδοκίες αξιοπιστίας είναι υψηλότερες.

Ελεγμένες ανακατασκευασμένες μονάδες προέρχονται από αποχαρακτηρισμένες ή αναβαθμισμένες μηχανές, έχουν επαληθευτεί λειτουργικά υπό συνθήκες λειτουργίας και φέρουν εγγύηση 3 μηνών. Είναι μια πρακτική επιλογή για προγραμματισμένο απόθεμα ανταλλακτικών, μηχανές χαμηλής χρήσης ή επισκευές με ευαίσθητο προϋπολογισμό όπου ο στόχος είναι μια επιβεβαιωμένη λειτουργική μονάδα.

Όλες οι αξιώσεις εγγύησης απαιτούν την αρχική ετικέτα να παραμένει άθικτη. Μονάδες που φτάνουν κατεστραμμένες, ελλιπείς ή δεν ταιριάζουν με την περιγραφή πρέπει να αναφέρονται την ημέρα άφιξης ή την επόμενη εργάσιμη ημέρα, με φωτογραφίες όπου είναι δυνατόν. Μη λειτουργικές μονάδες εντός 4 ημερών από την παραλαβή υπό κανονικές συνθήκες λειτουργίας δικαιούνται επιστροφή ή αντικατάσταση. Η εγγύηση δεν καλύπτει ζημιές από λανθασμένη εγκατάσταση, διάδοση σφαλμάτων από την πλευρά του κινητήρα ή σφάλματα διαμόρφωσης παραμέτρων που εφαρμόζονται μετά την παράδοση.

Παραγγελία και logistics

Αποστολή: 2 έως 4 εργάσιμες ημέρες μετά την επιβεβαίωση πληρωμής, από την αποθήκη μας στην Guangzhou.

Αποστολή: DHL και FedEx για διεθνή παράδοση. Η παραλαβή από την τοπική αποθήκη της Guangzhou είναι διαθέσιμη και μπορεί να κανονιστεί απευθείας. Η συνδυασμένη αποστολή ισχύει όταν παραγγέλλονται πολλά εξαρτήματα μαζί — μια χρήσιμη επιλογή όταν προμηθεύεστε πολλά εξαρτήματα οδηγού για μια ενιαία επισκευή μηχανής ή ένα πρόγραμμα ανταλλακτικών που καλύπτει πολλαπλές μηχανές.

Πληρωμή: Τ/Τ τραπεζική μεταφορά για όλες τις αξίες παραγγελίας. PayPal και Western Union για παραγγελίες έως 500 USD.

Τελωνεία: Όλοι οι εισαγωγικοί δασμοί, φόροι και τέλη χώρας προορισμού είναι ευθύνη του αγοραστή. Οι αγοραστές σε περιοχές όπου η τυπική υπηρεσία DHL/FedEx είναι περιορισμένη ή μη διαθέσιμη θα πρέπει να επικοινωνήσουν με την ομάδα πωλήσεων πριν από την τοποθέτηση παραγγελίας, ώστε να συζητηθούν εναλλακτικές ρυθμίσεις logistics. Μην υποθέτετε τη διαθεσιμότητα υπηρεσιών για όλους τους προορισμούς χωρίς να ελέγξετε πρώτα.

Συχνές Ερωτήσεις

Ε1: Δεν μπορώ να προμηθευτώ γρήγορα το H211 και η μηχανή είναι εκτός λειτουργίας. Μπορώ να αντικαταστήσω προσωρινά ένα H215 για να συνεχιστεί η παραγωγή ενώ περιμένω το σωστό εξάρτημα;

Φυσικά, ένα H215 θα ταιριάζει στην ίδια υποδοχή με ένα H211 — η μορφή είναι πανομοιότυπη. Ωστόσο, για να λειτουργήσει σωστά, απαιτείται η ενημέρωση της παραμέτρου του σερβοενισχυτή στο CNC ώστε να ταιριάζει με τα χαρακτηριστικά ονομαστικής ισχύος του H215. Χωρίς αυτήν την αλλαγή παραμέτρου, ο βρόχος ρύθμισης ρεύματος και για τους δύο άξονες αυτής της μονάδας θα λειτουργεί με λανθασμένα δεδομένα αναφοράς, κάτι που μπορεί να προκαλέσει σφάλματα λεπτής τοποθέτησης, αστάθεια χαμηλής ταχύτητας ή απροσδόκητες καταστάσεις συναγερμού. Η ίδια η ενημέρωση παραμέτρου δεν είναι τεχνικά δύσκολη για κάποιον εξοικειωμένο με τη διαμόρφωση παραμέτρων σερβο FANUC, αλλά πρέπει να γίνει και στη συνέχεια να επαληθευτεί με δοκιμαστικές κινήσεις του άξονα πριν εμπιστευτείτε τη μηχανή για παραγωγή. Ο βασικός κίνδυνος είναι ότι η προσωρινή λύση μπορεί να αλλάξει τη ρύθμιση του σερβο της μηχανής με τρόπους που επηρεάζουν διακριτικά την ποιότητα του εξαρτήματος — πάντα να επιστρέφετε στη σωστή παραλλαγή H211 και να επαναφέρετε τις αρχικές παραμέτρους μόλις είναι διαθέσιμο το σωστό εξάρτημα.

Ε2: Γιατί η καταχώριση του προϊόντος δείχνει "AO6B-6IO2-H2II" — είναι διαφορετικός αριθμός εξαρτήματος;

Όχι, είναι ο ίδιος αριθμός εξαρτήματος που αποδίδεται μέσω αναγνώρισης οπτικών χαρακτήρων (OCR). Η FANUC χρησιμοποιεί μια γραμματοσειρά σε ορισμένες από τις ετικέτες της όπου ο αριθμός "0" (μηδέν) και το γράμμα "O" είναι οπτικά παρόμοια, όπως και ο αριθμός "1" (ένα) και το γράμμα "I". Όταν οι ετικέτες αριθμών εξαρτημάτων σαρώνονται ή πληκτρολογούνται από φωτογραφίες, αυτοί οι χαρακτήρες συχνά μετατίθενται σε ψηφιακές καταγραφές. Ο σωστός αριθμός εξαρτήματος είναι πάντα A06B-6102-H211 — όλοι αριθμητικοί μετά το αρχικό γράμμα Α. Κατά την αναζήτηση αυτού του εξαρτήματος ή την αντιστοίχιση με την τεκμηρίωση του μηχανήματος, αντιμετωπίστε το "AO6B-6IO2-H2II" και το "A06B6102H211" ως την ίδια μονάδα. Οι φυσικές πινακίδες στον εξοπλισμό FANUC είναι η έγκυρη αναφορά. οι ψηφιακές μεταγραφές πρέπει να επαληθεύονται με την πραγματική ετικέτα υλικού.

Ε3: Η μηχανή μας ήταν σε αποθήκευση για περίπου δύο χρόνια πριν επανατεθεί σε λειτουργία. Ο οδηγός δεν ήταν ελαττωματικός — απλώς αποθηκεύτηκε με τη μηχανή. Χρειάζεται να κάνουμε κάτι πριν την τροφοδοσία του οδηγού;

Η εκτεταμένη αποθήκευση εισάγει δύο πιθανές ανησυχίες για τους σερβοενισχυτές αυτής της γενιάς. Πρώτον, οι ηλεκτρολυτικοί πυκνωτές στο τμήμα του διαύλου DC χάνουν σταδιακά την ικανότητα φόρτισής τους όταν δεν τροφοδοτούνται για μεγάλο χρονικό διάστημα — μια διαδικασία που ονομάζεται υποβάθμιση πυκνωτών. Για περιόδους αποθήκευσης δύο ετών ή περισσότερο, συνιστάται μια ελεγχόμενη ακολουθία ενεργοποίησης: ενεργοποιήστε τον οδηγό σταδιακά χρησιμοποιώντας έναν μεταβλητό μετασχηματιστή (variac) σε μειωμένη τάση για περίοδο τριάντα έως εξήντα λεπτών, επιτρέποντας στους πυκνωτές να αναμορφωθούν υπό ήπιες συνθήκες πριν εφαρμόσετε πλήρη τάση. Δεύτερον, τυχόν συνδετήρες ή επιφάνειες επαφής που έχουν εκτεθεί σε υγρασία κατά την αποθήκευση θα πρέπει να ελέγχονται για οξείδωση πριν από τη σύνδεση. Εσωτερικά, ο ίδιος ο οδηγός θα πρέπει να ελέγχεται για σημάδια ζημιάς από συμπύκνωση. Εάν το περιβάλλον αποθήκευσης ήταν κλιματιζόμενο και η μονάδα αποθηκεύτηκε στην αρχική συσκευασία, ο κίνδυνος είναι χαμηλότερος — αλλά το βήμα προετοιμασίας των πυκνωτών είναι μια λογική προφύλαξη ανεξάρτητα από τις συνθήκες αποθήκευσης.

Ε4: Διαχειριζόμαστε τη συντήρηση πολλών μικρών μηχανών CNC και αρκετές έχουν επισημανθεί για πιθανά προβλήματα οδηγού. Υπάρχει τρόπος να ελεγχθεί η υγεία του οδηγού χωρίς να αφαιρεθούν και να αποσταλούν οι μονάδες;

 Η επιτόπια αξιολόγηση της υγείας των σερβοενισχυτών α Series έχει ορισμένα πρακτικά όρια, αλλά υπάρχουν χρήσιμες διαγνωστικές προσεγγίσεις που δεν απαιτούν αφαίρεση της μονάδας. Η οθόνη διαγνωστικών σερβο του ελεγκτή CNC μπορεί να εμφανίζει δεδομένα ανάδρασης ρεύματος, σφάλμα ταχύτητας και σφάλμα θέσης σε πραγματικό χρόνο — ασυνήθιστα μοτίβα σε αυτές τις τιμές κατά την κανονική κίνηση του άξονα μπορούν να υποδείξουν υποβάθμιση που σχετίζεται με τον οδηγό πριν συμβεί πλήρες σφάλμα. Τα LED κατάστασης του ενισχυτή παρέχουν επίσης πληροφορίες ιστορικού σφαλμάτων σε πολλές μονάδες α Series: ένα μοτίβο επαναλαμβανόμενων παροδικών συναγερμών που καθαρίζουν κατά την επανεκκίνηση, ή συναγερμοί που συσχετίζονται με συγκεκριμένες συνθήκες φορτίου, συχνά υποδεικνύουν έναν οδηγό με οριακή θερμική απόδοση ή εξασθενημένη μεταγωγή IGBT. Η φυσική επιθεώρηση των ανεμιστήρων ψύξης του οδηγού είναι χρήσιμη — ελαττωματικοί ή νωθροί ανεμιστήρες είναι κύρια αιτία επιταχυνόμενης υποβάθμισης του οδηγού. Εάν ένας συγκεκριμένος άξονας παράγει διαλείποντες συναγερμούς σερβο για αρκετούς μήνες χωρίς σαφή αιτία κινητήρα ή καλωδίου, η μονάδα οδηγού για αυτόν τον άξονα είναι μια λογική επόμενη εστίαση για διερεύνηση.

Ε5: Αγοράζουμε πολλά εξαρτήματα σε πολλαπλές παραγγελίες τους επόμενους μήνες ως μέρος ενός προγραμματισμένου προγράμματος συντήρησης. Υπάρχει προτιμώμενος τρόπος δομής αυτών των αγορών για να επιτευχθεί το καλύτερο αποτέλεσμα στην τιμολόγηση και την αποστολή;

 Για ένα δομημένο πρόγραμμα συντήρησης που καλύπτει πολλαπλές μηχανές σε ένα εκτεταμένο χρονοδιάγραμμα, η πιο αποτελεσματική προσέγγιση είναι να υποβάλετε μια ενοποιημένη λίστα απαιτήσεων εκ των προτέρων — όλοι οι αναμενόμενοι αριθμοί εξαρτημάτων, εκτιμώμενες ποσότητες και χονδρικός χρονισμός — ακόμα κι αν οι μεμονωμένες παραγγελίες θα τοποθετηθούν σε στάδια. Αυτό επιτρέπει στην ομάδα πωλήσεων να ελέγξει τη συνολική διαθεσιμότητα σε όλες τις απαιτούμενες παραλλαγές ταυτόχρονα, να επισημάνει όσες έχουν περιορισμένο απόθεμα ή μεγαλύτερους χρόνους παράδοσης προμήθειας και να θέσει προσδοκίες σχετικά με ποια στοιχεία πρέπει να δοθεί προτεραιότητα σε προηγούμενες παραγγελίες. Δημιουργεί επίσης τη βάση για τη συζήτηση συνδυασμένων ρυθμίσεων αποστολής σε παρτίδες εξαρτημάτων, η οποία μειώνει το κόστος μεταφοράς ανά μονάδα σε σύγκριση με μεμονωμένες αποστολές. Οι διαχειριστές συντήρησης που σχεδιάζουν την προμήθεια ανταλλακτικών της σειράς α τους ανά τρίμηνο αντί για αντιδραστικά, συνήθως αντιμετωπίζουν λιγότερες καταστάσεις έκτακτης ανάγκης προμήθειας και χαμηλότερο συνολικό κόστος εξαρτημάτων — η δευτερογενής αγορά για αυτούς τους οδηγούς ανταμείβει τους αγοραστές που δεν λειτουργούν υπό πίεση διακοπής παραγωγής.

Σωστή κατηγορία. Σωστός άξονας. Επιβεβαιωμένο απόθεμα προέλευσης Ιαπωνίας.
