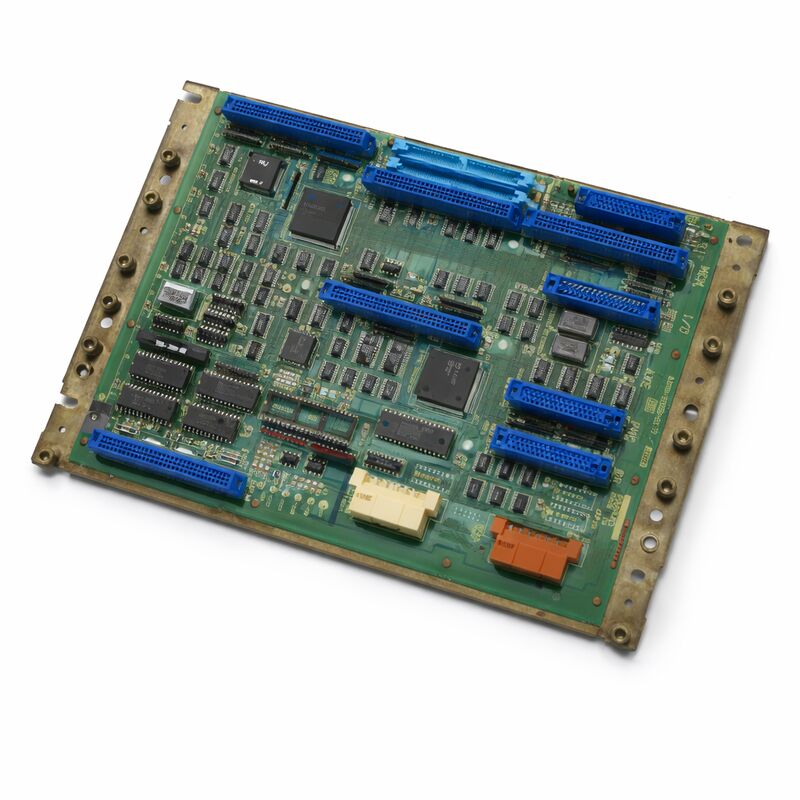

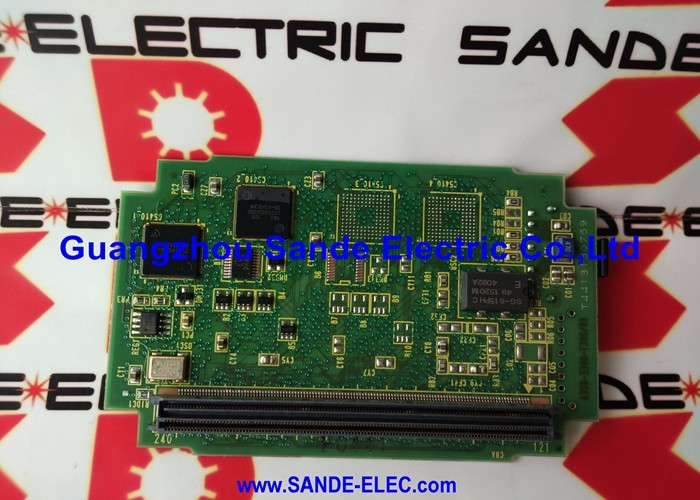

1pc FANUC MASTER BOARD A20B-2000-0175 Δοκιμασμένο A20B20000175 A2OB-2OOO-O175

FANUC A20B-2000-0175∙ Zero-C Control Master PCB ∙ 32-bit 486, σειρά 0MC / 0TC / 0MD / 0TD

Αριθμός μέρους:Α20Β-2000-0175

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακες κυριότερου ελέγχου (PCB) (Μητρική πλάκα)

Επεξεργαστής:32bit Intel 486

Αρχιτεκτονική:Διαχωρισμένη (διανεμημένη) αρχιτεκτονική

Συστήματα συμβατά:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)

Υποστηριζόμενες ρυθμίσεις:0-T, 0-M, 0-W, 0-P, 0-G

Προκάτοχος:Α20Β-2000-0170

Σύνοψη

Το A20B-2000-0175 είναι το 32-bit κύριο PCB ελέγχου για τα συστήματα CNC σειράς Zero-C και Zero-D της FANUC.μοιράζονται την ίδια βασική αρχιτεκτονική αλλά ενσωματώνουν έναν ταχύτερο επεξεργαστή Intel 486 στη θέση του επεξεργαστή της προηγούμενης πλακέτας.

Η αναβάθμιση της ταχύτητας επεξεργασίας βελτίωσε την απόδοση και την ανταπόκριση του CNC χωρίς να απαιτούνται αλλαγές στη διαμόρφωση περιφερειακής πλακέτας του ελεγκτή.

Όπως και ο προκάτοχός του, ο A20B-2000-0175 είναι μια πλακέτα μισού μεγέθους που λειτουργεί ως το πίσω πλάνο και κεντρικός επεξεργαστής για ολόκληρο τον ελεγκτή Zero-C.

Όλες οι περιφερειακές πλακέτες ∙ η κάρτα μνήμης, η πλακέτα ελέγχου άξονα, η πλακέτα Ε/Υ και προαιρετικά ο επεξεργαστής γραφικών και η κάρτα PMC-M ∙ συνδέονται σε αυτή την κύρια πλακέτα ή συνδέονται μέσω αυτής.Το κύριο συμβούλιο συντονίζει όλα αυτά, διαχειρίζεται την παρεμβολή CNC, την εκτέλεση του προγράμματος και την επικοινωνία μεταξύ κάθε υποσυστήματος.

Η πλατφόρμα Zero-C, που χτίστηκε γύρω από αυτό το πίνακα, ήταν μία από τις πιο ευρέως χρησιμοποιούμενες γενιές ελεγκτών της FANUC.

Η εξαιρετική δυνατότητα διαμόρφωσης του καλύπτει τη στροφή, τη φρέζα, το EDM, τη στύση, το τρυπάνι,και άλλους τύπους μηχανών από την ίδια πλατφόρμα υλικού ̇ την έκαναν την επιλογή για ένα τεράστιο φάσμα κατασκευαστών μηχανημάτων εργαλείων.

Οι μηχανές που τρέχουν αυτόν τον ελεγκτή παραμένουν σε παραγωγή παγκοσμίως.

Βασικές προδιαγραφές

Η αναβάθμιση του επεξεργαστή 486 ∙ Τι άλλαξε

Η βασική διαφορά υλικού μεταξύ του A20B-2000-0175 και του προκατόχου του είναι ο επεξεργαστής.που παρείχε μια μετρήσιμη βελτίωση στην απόδοση επεξεργασίας σε σύγκριση με την προηγούμενη CPU της πλακέτας.

Σε όρους CNC, αυτή η βελτίωση της επεξεργασίας εκδηλώθηκε ως ταχύτερη παρεμβολή - συντομότεροι χρόνοι κύκλου για τα ίδια προγράμματα κίνησης.

Σε μηχανές που εκτελούν περίπλοκα προγράμματα διαμόρφωσης με πολλές κινήσεις μικρών τμημάτων, ο πρόσθετος χώρος επεξεργασίας επέτρεψε στον ελεγκτή να κοιτάζει πιο μπροστά και να παρεμβάλλεται πιο ομαλά.

Το 486 χειρίστηκε επίσης την επικοινωνία με τις περιφερειακές πλακέτες πιο γρήγορα, μειώνοντας την καθυστέρηση στο συνολικό κύκλο ελέγχου.

Η βελτίωση αυτή ήταν σημαντική, χωρίς να προκαλεί διαταραχές.

Ένας ελεγκτής που τρέχει το -0170 θα μπορούσε να αναβαθμιστεί στο -0175 με την ανταλλαγή της κύριας πλακέτας και τη μεταφορά των μονάδων SMD,υπό την προϋπόθεση ότι οι περιφερειακές πλακέτες ήταν συμβατές με τον χρόνο του ταχύτερου επεξεργαστή.

Αρχιτεκτονική διαίρεσης Η φιλοσοφία σχεδιασμού μηδενικού C

Η μητρική πλακέτα Zero-C είναι το κέντρο μιας αρχιτεκτονικής διαχωρισμένης επεξεργασίας.Το πίνακα άξονα τοποθετημένο στο κύριο πίνακα τρέχει την ψηφιακή διεπαφή servo, μετατρέποντας τις υπολογισμένες θέσεις του NC στις εντολές πλάτους παλμού που οδηγούν τους ενισχυτές servo.

Η πλακέτα μνήμης περιέχει τα προγράμματα συστήματος, τις παραμέτρους και τα προγράμματα NC.

Η πλακέτα I/O συνδέει την καλωδίωση πεδίου του μηχανήματος με αισθητήρες, σόλενοειδή, διακόπτες.

Ο διαχωρισμός αυτός των λειτουργιών ήταν σκόπιμος.

Το σύστημα ήταν επίσης διατηρήσιμο: ένα χαλασμένο πίνακα άξονα δεν έβγαζε το NC, και ένα χαλασμένο πίνακα μνήμης μπορούσε να αντικατασταθεί χωρίς να ενοχλεί το κύριο πίνακα.

Η ελάχιστη διαμόρφωση για ένα λειτουργικό σύστημα Zero-C είναι τρεις πλακέτες: κύρια πλακέτα, πλακέτα μνήμης, πλακέτα άξονα,και μια πλακέτα Ε/Υ νη συνήθως το μηχάνημα περιλαμβάνει επίσης μια κασέτα PC για επικοινωνία DNC.

Μεγαλύτερες διαμορφώσεις προσθέτουν ένα υποσύστημα επεξεργαστή γραφικών για βελτιωμένη οθόνη, μια πλακέτα PMC-M για πιο περίπλοκα προγράμματα σκάλας και πρόσθετες πλακέτες άξονα για τους 5ο ή 6ο άξονα.

Πίσω συμβατότητα με το -0170

Το A20B-2000-0175 είναι η καθορισμένη αντικατάσταση του A20B-2000-0170.Κατά την αντικατάσταση ενός -0170 με ένα -0175, οι περιφερειακές πλακέτες παραμένουν στη θέση τους και οι μονάδες SMD μεταφέρονται, εφόσον είναι σκόπιμο.

Η βασική απαίτηση συμβατότητας που πρέπει να επαληθεύεται πριν από την υποκατάσταση είναι η έκδοση λογισμικού συστήματος.

Το -0175 χρησιμοποιεί μια μεταγενέστερη αναθεώρηση υλικού. Το λογισμικό συστήματος στην πλακέτα μνήμης πρέπει να είναι συμβατό με την αναθεώρηση πλακέτας -0175.

Στις περισσότερες περιπτώσεις αυτό δεν είναι πρόβλημα, αλλά οι ελεγκτές που εκτελούν πολύ πρώιμες εκδόσεις λογισμικού συστήματος Zero-C μπορεί να απαιτήσουν ενημέρωση λογισμικού συστήματος κατά τη μετάβαση στο -0175.

Γενικές ερωτήσεις

Ερώτηση 1: Το μηδενικό μηχάνημα C ξεκινά, αλλά ο χρόνος κύκλου φαίνεται πιο αργός από ό, τι αναμενόταν.

Ο αργός χρόνος κύκλου σε ένα σύστημα μηδενικού C μπορεί να προέρχεται από εσφαλμένες παραμέτρους πρόβλεψης, ένα υποβαθμισμένο κύκλωμα ρολογιού στην κύρια πλακέτα ή υπερβολικό φορτίο διακοπής από μια περιφερειακή πλακέτα.Ελέγξτε τις διαγνωστικές οθόνες του ελεγκτή για τυχόν δείκτες απασχόλησης του επεξεργαστή.

Εάν ο ταλαντωτής του ρολογιού του πίνακα υποβαθμιστεί, μπορεί να λειτουργήσει κάτω από τη ονομαστική συχνότητα του, γεγονός που παράγει συνεπή, αναπαραγωγική επιβράδυνση και όχι διαλείπουσα λάθη.

Η αντικατάσταση μιας πλακέτας είναι η μόνη αξιόπιστη θεραπεία για ένα αποτυχημένο κυκλώμα ρολογιού.

ΕΡΩΤΗΣΗ 2: Μετά την αντικατάσταση του -0170 με ένα -0175, το μηχάνημα ξεκινά, αλλά το πίνακα άξονα δεν αναγνωρίζεται.

Η αποτυχία αναγνώρισης της πλακέτας άξονα μετά από ανταλλαγή της κύριας πλακέτας συνήθως υποδεικνύει ασυμβατότητα χρονισμού ή αναθεώρησης υλικού μεταξύ του -0175 και της πλακέτας άξονα.Επιβεβαιώστε την αναθεώρηση του πίνακα άξονα είναι εντός του εύρους συμβατότητας για το -0175.

Ελέγξτε τις συνδέσεις πίσω πλάτους μεταξύ της κύριας πλακέτας και της πλακέτας άξονα.

Ε3: Το μηχάνημα Zero-C ενεργοποιείται, αλλά η οθόνη παραμένει κενή μετά το αρχικό φλας εκκίνησης.

Μια κενή εμφάνιση μετά την αρχική εκκίνηση σημαίνει συνήθως ότι ο επεξεργαστής NC δεν έχει ολοκληρώσει τη σειρά εκκίνησης.

Αυτό θα μπορούσε να είναι η ίδια η κύρια πλακέτα ή η πλακέτα μνήμης από την οποία η κύρια πλακέτα προσπαθεί να φορτώσει λογισμικό.

Παρακολουθήστε τα διαγνωστικά LED στην κύρια πλακέτα για την κατάσταση της ακολουθίας εκκίνησης.Μια πλακέτα που σταματά στα μισά με ένα συγκεκριμένο μοτίβο LED δείχνει μια καθορισμένη τοποθεσία σφάλματος στο διαγνωστικό διάγραμμα FANUC.

Μια πλακέτα που δεν παράγει καθόλου δραστηριότητα LED υποδηλώνει σφάλμα επεξεργαστή ή ρεύματος στην κύρια πλακέτα.

Ε4: Είναι ο μηχανισμός A20B-2000-0175 εναλλάξιμος μεταξύ μηχανής 0MC και μηχανής 0TD;

Το υλικό της κύριας πλακέτας είναι το ίδιο για όλες τις παραλλαγές Zero-C. Αυτό που διαφέρει μεταξύ των τύπων μηχανών είναι το λογισμικό του συστήματος, η πλακέτα άξονα και οι παραμέτροι, όχι η κύρια πλακέτα.

Μια πλακέτα από μια 0MC μπορεί να εξυπηρετεί μια 0TD και αντίστροφα, υπό την προϋπόθεση ότι οι περιφερειακές πλακέτες, το λογισμικό συστήματος και οι παραμέτροι είναι κατάλληλοι για την μηχανή-στόχο.

Πάντα επαναφέρετε το αντίγραφο ασφαλείας δεδομένων του υπολογιστή-στόχου μετά από οποιαδήποτε αντικατάσταση της κύριας πλακέτας.

Ε5: Η πλακέτα -0175 αγοράστηκε ως δοκιμασμένο ανταλλακτικό.

Να φυλάσσεται σε αρχική ή αντικαταστατική αντιστατική συσκευασία σε σταθερή θερμοκρασία δωματίου.

Κάθε λίγα χρόνια, ελέγξτε τις επαφές του πίνακα για οξείδωση.

Εάν η πλακέτα φέρει μπαταρία SRAM, ελέγξτε και αντικαταστήστε την μπαταρία πριν χρειαστεί η πλακέτα σε λειτουργία ∙ η βλάβη της μπαταρίας κατά τη διάρκεια της αποθήκευσης δεν επηρεάζει την ίδια την πλακέτα,αλλά σημαίνει ότι τα δεδομένα της SRAM δεν θα επιβιώσουν αν η πλακέτα τροφοδοτηθεί ποτέ με δεδομένα στην SRAM.
