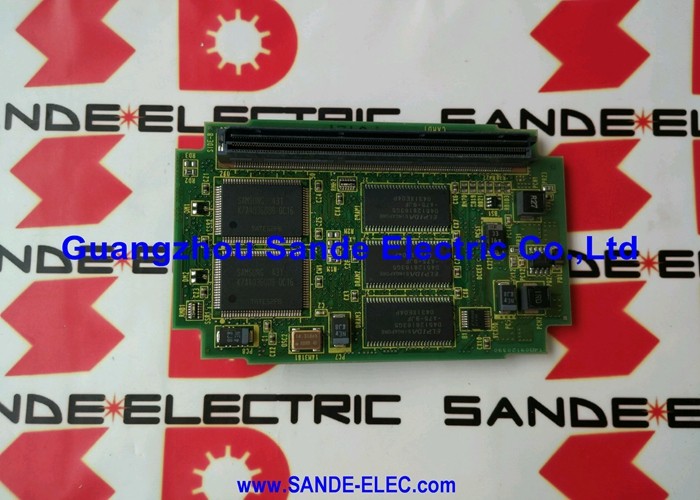

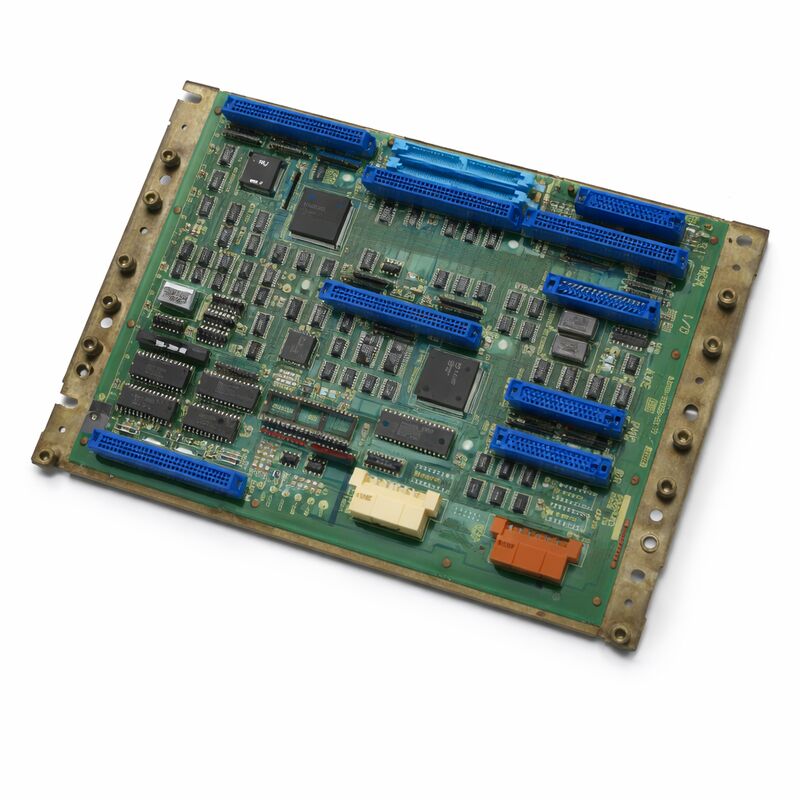

Fanuc A20B-2000-0170 Μητρική πλακέτα A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170 ∙ Zero-C Control Master PCB ∙ 32-bit, σειρά 0MC / 0TC / 0MD / 0TD, διακοπή παραγωγής

Αριθμός μέρους:Α20Β-2000-0170

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακες κυριότερου ελέγχου (PCB) (Μητρική πλάκα)

Αρχιτεκτονική:32-bit, αρχιτεκτονική Split

Συστήματα συμβατά:Η σειρά FANUC 0MC, 0TC, 0MD, 0TD (Zero-C)

Υποστηριζόμενες ρυθμίσεις:0-T, 0-M, 0-W, 0-P, 0-G

Κατάσταση παραγωγής:Διακοπή παραγωγής, διάδοχος A20B-2000-0175

Βάρος:50,36 κιλά (περίπου 2,43 κιλά)

Σύνοψη

Το A20B-2000-0170 είναι το κύριο σύστημα ελέγχου PCB ̇ η μητρική πλακέτα ̇ για τον ελεγκτή FANUC σειράς Zero-C CNC. Είναι η κεντρική πλακέτα γύρω από την οποία είναι κατασκευασμένος ολόκληρος ο ελεγκτής Zero-C.Με τη δική της ορολογία της FANUC, αυτό είναι το κύριο 32-bit PCB που καθορίζει την παραγωγή και την ικανότητα της πλατφόρμας Zero-C.

Το Zero-C ήταν μία από τις πιο επιτυχημένες και ευρέως χρησιμοποιούμενες γενιές ελεγκτών CNC της FANUC.

Βρήκε το δρόμο του σε κέντρα στροφής (0TC, 0TD), κέντρα μηχανικής (0MC, 0MD) και μια σειρά από άλλους τύπους μηχανών σε ολόκληρη την παγκόσμια βιομηχανία μηχανημάτων εργαλείων κατά τη διάρκεια της εποχής παραγωγής του.

Το αποτέλεσμα είναι μια τεράστια εγκατεστημένη βάση μηδενικών μηχανών που συνεχίζουν να λειτουργούν σε εγκαταστάσεις παραγωγής σε όλο τον κόσμο.Το A20B-2000-0170 είναι η αντικατάσταση που το αποκαθιστά.

Η πλακέτα είναι μισού μεγέθους μικρότερη από τις παλαιότερες κύριες πλακέτες γενιάς 0-B.

Η ελάχιστη διαμόρφωση απαιτεί τρεις περιφερειακές πλακέτες: μια κάρτα μνήμης, μια κάρτα άξονα και μια κάρτα I / O.Μεγαλύτερες διαμορφώσεις προσθέτουν έναν επεξεργαστή γραφικών, μια κάρτα PMC-M, επιπλέον πίνακες άξονα για τον 5ο και 6ο άξονα, και μια κασέτα PC για επικοινωνία DNC.

Αυτή η επεκτασιμότητα ∙ η προσαρμογή του ίδιου master board σε πολλές διαφορετικές διαμορφώσεις μηχανών ∙ έκανε το Zero-C μια εξαιρετικά διαμορφώσιμη πλατφόρμα για κατασκευαστές μηχανών.

Η επιφάνεια αυτή έχει διακοπεί από την FANUC.

Κατά την προμήθεια, επιβεβαιώστε τη συμβατότητα με τις εγκατεστημένες περιφερειακές κάρτες και το λογισμικό συστήματος πριν από την παραγγελία.

Βασικές προδιαγραφές

Διαχωρισμένη αρχιτεκτονική ∆ιανεμημένη επεξεργασία

Το χαρακτηριστικό σχεδιασμού του A20B-2000-0170 είναι η διαχωρισμένη αρχιτεκτονική του.το μηδενικό-C master board διανέμει την επεξεργασία σε όλες τις περιφερειακές του πλακέτες μέσω ενός κοινού backplane.

Η κύρια πλακέτα χειρίζεται τις βασικές λειτουργίες του CNC, τον ερμηνευτή προγράμματος NC, τους υπολογισμούς παρεμβολής και τη διαχείριση συντεταγμένων.Το πίνακα άξονα χειρίζεται την παραγωγή εντολών σερβο και την επεξεργασία ανατροφοδότησης για τους καθορισμένους άξονές του.

Η κάρτα μνήμης χειρίζεται την αποθήκευση και ανάκτηση προγραμμάτων.

Αυτή η κατανομή της επεξεργασίας έφερε αρκετά πρακτικά οφέλη.

Μια αποτυχημένη σανίδα άξονα δεν κατέστρεψε την πλήρη λειτουργία NC. And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.

Το Ελβετικό Στρατιωτικό Μαχαίρι της FANUC

Το ίδιο A20B-2000-0170 master board μπορούσε να εξυπηρετήσει ένα απλό γκάνγκ εργαλείο με 2 άξονες και ένα σειριακό σπιντέλ.ή ένα περίπλοκο κέντρο γύρισμα με 5 άξονες, ένας άξονας C, ζωντανό εργαλείο, και έλεγχο tailstock.

Η επιλογή της επιφάνειας περιφερειακού εξοπλισμού, η διαμόρφωση παραμέτρων και η έκδοση λογισμικού συστήματος καθορίζουν την ικανότητα κάθε συγκεκριμένης εγκατάστασης.

Αυτή η δυνατότητα διαμόρφωσης σήμαινε ότι το Zero-C εμφανίστηκε σε μηχανές από εκατοντάδες διαφορετικούς κατασκευαστές μηχανών σε κάθε κλάδο μηχανικής.

Η διαμόρφωση 0-T εξυπηρετούσε τους στροφείς. Η διαμόρφωση 0-M εξυπηρετούσε τα κέντρα μηχανικής.

Η διαμόρφωση 0-W εξυπηρετούσε μηχανές ηλεκτρονικής εκτόξευσης σύρματος. Η διαμόρφωση 0-P εξυπηρετούσε πρέσες τριβής. Η διαμόρφωση 0-G εξυπηρετούσε μηχανές άλεσης.

Όλα έτρεχαν από την ίδια πλατφόρμα.

Η πρακτική συνέπεια για τη συντήρηση είναι ότι τα πλαίσια αντικατάστασης A20B-2000-0170 είναι μεταβιβάσιμα μεταξύ μηχανών της ίδιας γενιάς ελέγχου,υπό την προϋπόθεση ότι τα περιφερειακά πλαίσια και το λογισμικό συστήματος είναι σωστά συνδυασμένα.

Μια πλακέτα από ένα μη λειτουργικό 0MC μπορεί να είναι έγκυρη αντικατάσταση σε ένα λειτουργικό 0TC εάν επιβεβαιωθεί η συμβατότητα υλικού και λογισμικού.

Αντικατάσταση της κύριας σανίδας

Η κύρια πλακέτα δεν περιέχει από μόνη της δεδομένα για το μηχάνημα, είναι μια πλακέτα επεξεργαστή.τοποθετείται στην SRAM της πλακέτας μνήμης και από.

Κατά την αντικατάσταση του A20B-2000-0170, τα δεδομένα αυτά διατηρούνται στην πλακέτα μνήμης, η οποία συνήθως παραμένει εγκατεστημένη.

Ωστόσο, ένα πλήρες αντίγραφο ασφαλείας δεδομένων πριν από τη συντήρηση σε κάρτα μνήμης ή εξωτερική συσκευή είναι πάντα η σωστή πρακτική.

Εάν η μπαταρία SRAM ήταν περιθωριακή και εκφορτώθηκε κατά τη διάρκεια της ανταλλαγής της πλακέτας, το περιεχόμενο της SRAM μπορεί να χαθεί ακόμη και αν η πλακέτα μνήμης παραμείνει εγκατεστημένη.

Ένα γνωστό-καλό αντίγραφο ασφαλείας κάνει αυτή την απώλεια ένα ανακτήσιμο γεγονός και όχι μια κρίση.

Μετά την αντικατάσταση, the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής Zero-C εμφανίζει συναγερμό ισοτιμίας μνήμης RAM κατά την εκκίνηση.

Οι συναγερμοί ισοτιμίας μνήμης στο σύστημα Zero-C δείχνουν σφάλμα μνήμης, αλλά η μνήμη μπορεί να βρίσκεται στην πλακέτα μνήμης και όχι στην κύρια πλακέτα.

Ελέγξτε σε ποια μνήμη απευθύνονται οι αναφορές συναγερμού, η διαγνωστική έξοδος του ελεγκτή θα δείξει αν το σφάλμα βρίσκεται στην κοινή μνήμη RAM, την NC RAM ή την PMC RAM.

Αν το σφάλμα αναφέρεται στη μνήμη RAM της κύριας πλακέτας, η κύρια πλακέτα είναι ύποπτη.

Αν αναφέρεται στη μνήμη της πλακέτας μνήμης, η πλακέτα μνήμης πρέπει να ερευνηθεί πρώτα.

Ε2: Το μηχάνημα έχει διαμόρφωση 0TC. Μπορεί το A20B-2000-0170 από μηχάνημα 0MC να το αντικαταστήσει;

Ναι, το υλικό της κύριας πλακέτας είναι κοινό σε όλες τις διαμορφώσεις 0TC και 0MC.

Οι διαφορές μεταξύ των διαμορφώσεων του κέντρου στροφής και του κέντρου επεξεργασίας καθορίζονται από την επιφάνεια άξονα, το λογισμικό του συστήματος και τις παραμέτρους, όχι από την ίδια την κύρια επιφάνεια.

Μια κύρια πλακέτα από ένα 0MC μπορεί να εξυπηρετεί μια εγκατάσταση 0TC, υπό την προϋπόθεση ότι οι περιφερειακές πλακέτες έχουν επιβεβαιωθεί ότι είναι συμβατές και το λογισμικό του συστήματος έχει φορτωθεί σωστά.

Πάντοτε κάντε αντίγραφο ασφαλείας του εγκατεστημένου συστήματος πριν από την προσπάθεια ανταλλαγής.

Ε3: Το A20B-2000-0170 είναι ενεργοποιημένο αλλά η οθόνη δείχνει μια λευκή οθόνη χωρίς κείμενο εκκίνησης του ελεγκτή.

Μια λευκή οθόνη κατά την εκκίνηση υποδεικνύει συνήθως ότι το υποσύστημα γραφικών έχει λάβει ένα σήμα, αλλά ο επεξεργαστής NC δεν έχει ακόμη ξεκινήσει ή έχει σταματήσει νωρίς στη σειρά εκκίνησης.Ελέγξτε για ορατά πρότυπα συναγερμού LED στην κύρια πλακέτα ∙ παρέχουν αρχικές διαγνωστικές πληροφορίες.

Συχνές αιτίες περιλαμβάνουν αποτυχημένη πλακέτα μνήμης, κατεστραμμένο περιεχόμενο FROM ή σφάλμα στα κυκλώματα του επεξεργαστή της ίδιας της κύριας πλακέτας.

Ελέγξτε τις συνδέσεις των περιφερειακών πλατφορτών και βεβαιωθείτε ότι η πλατφόρμα μνήμης είναι σωστά τοποθετημένη.

Ε4: Μπορεί η επόμενη πλακέτα A20B-2000-0175 να αντικαταστήσει την A20B-2000-0170 άμεσα;

Το -0175 είναι ο καθορισμένος διάδοχος του -0170, αλλά θα πρέπει να επιβεβαιωθεί η άμεση εναλλακτική δυνατότητα για την συγκεκριμένη εγκατάσταση.

Τα διαδοχικά πλαίσια της σειράς Zero-C της FANUC αντιμετωπίζουν συνήθως αναθεωρήσεις υλικού, διατηρώντας παράλληλα τη λειτουργική συμβατότητα,αλλά η έκδοση λογισμικού συστήματος και η διαμόρφωση της πλακέτας περιφερειακής συσκευής θα πρέπει να επαληθεύονται σε σχέση με το εύρος συμβατότητας του -0175 πριν από την εγκατάσταση.

Επικοινωνήστε με τον κατασκευαστή μηχανημάτων εργαλείων ή έναν εξειδικευμένο οργανισμό εξυπηρέτησης της FANUC για επιβεβαίωση που αφορά συγκεκριμένα τη διαμόρφωσή σας.

Ε5: Το μηχάνημα Zero-C εμφανίζει συναγερμό σερβο μετά την αντικατάσταση της κύριας πλακέτας με δοκιμασμένη ανταλλακτική.

Ο συναγερμός εφοδιασμού που εμφανίζεται μόνο μετά την αντικατάσταση της κύριας πλακέτας υποδεικνύει πρόβλημα επικοινωνίας μεταξύ της νέας κύριας πλακέτας και των υφιστάμενων πλακών άξονα.

Ελέγξτε ότι η κύρια πλακέτα είναι πλήρως τοποθετημένη στο πίσω πλάνο και ότι όλες οι συνδέσεις μεταξύ των πλακών είναι ενεργοποιημένες.

Επιβεβαιώνεται επίσης ότι οι παραμέτροι συστήματος ∙ ειδικότερα οι παραμέτροι της διεπαφής του servo ∙ είναι άθικτοι στην πλακέτα μνήμης.

Εάν οι παραμέτροι χάθηκαν κατά τη διάρκεια της ανταλλαγής, η αποκατάσταση από το αντίγραφο ασφαλείας και η επανεισαγωγή των παραμέτρων του servo θα πρέπει να επιλύσουν τον συναγερμό.
