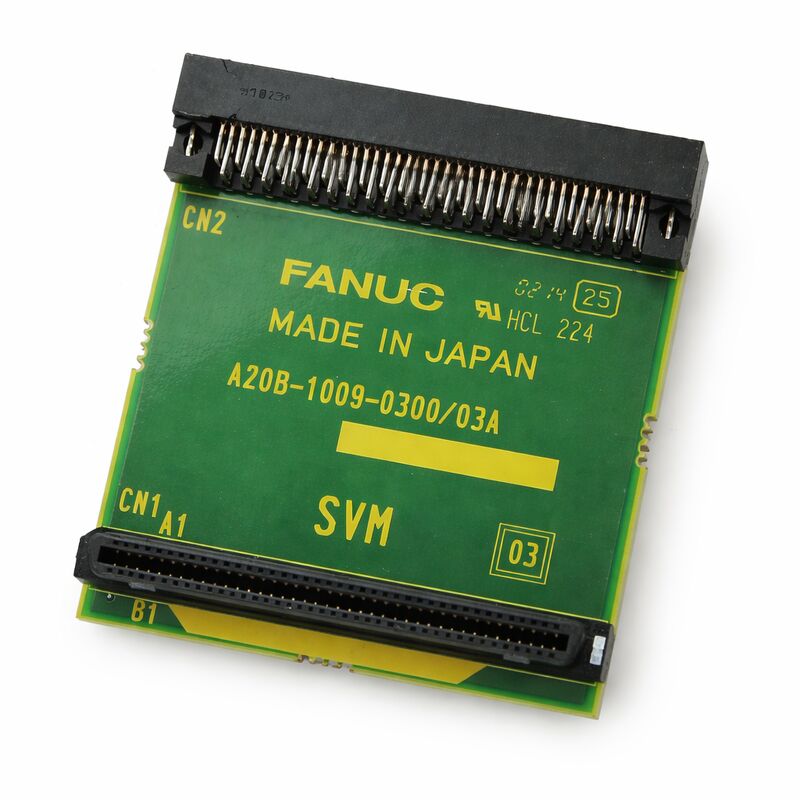

Πίνακας κυκλωμάτων Fanuc A20B-1009-0300

FANUC A20B-1009-0300 | Πλακέτα Σύνδεσης — Σειρά A20B-1009, Συστήματα CNC και Ρομποτικής FANUC, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-1009-0300

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Πλακέτα Σύνδεσης

Σειρά Πλακέτας: A20B-1009

Εφαρμογή: Εσωτερική διεπαφή ελεγκτή CNC και ρομπότ FANUC

Επισκόπηση

Το A20B-1009-0300 είναι μια πλακέτα τυπωμένου κυκλώματος σύνδεσης από τη σειρά A20B-1009 της FANUC. Οι πλακέτες σύνδεσης στα συστήματα FANUC εκτελούν τη λειτουργία φυσικής και ηλεκτρικής διεπαφής μεταξύ διαφορετικών τμημάτων ενός ελεγκτή ή μεταξύ του ελεγκτή και της καλωδίωσης πεδίου.

Δρομολογούν σήματα, αντιστοιχίζουν τύπους συνδετήρων, μετατρέπουν επίπεδα σημάτων ή παρέχουν τα φυσικά σημεία στήριξης και τερματισμού για καλώδια που προέρχονται από το εξωτερικό του ντουλαπιού του ελεγκτή.

Η σειρά A20B-1009 είναι μια ομάδα πλακετών διεπαφής και σύνδεσης της FANUC που χρησιμοποιούνται σε εφαρμογές ελεγκτών CNC και ρομπότ.

Αυτές οι πλακέτες συνήθως δεν εκτελούν ενεργή επεξεργασία σήματος — δεν είναι CPUs ή κάρτες μνήμης.

Αντ' αυτού, εξυπηρετούν τον ουσιαστικό ρόλο της μετάφρασης της εσωτερικής διάταξης συνδετήρων της μονάδας ελέγχου στους φυσικούς συνδετήρες και τις διαδρομές σημάτων που απαιτεί η εξωτερική καλωδίωση του μηχανήματος ή του ρομπότ.

Η ποιότητα αυτής της διεπαφής — η ακεραιότητα κάθε συνδετήρα και ίχνους — επηρεάζει άμεσα την αξιοπιστία της επικοινωνίας του συστήματος με το περιβάλλον υλικό του μηχανήματος.

Η FANUC κατασκευάζει πλακέτες σύνδεσης στην Ιαπωνία με τα ίδια πρότυπα ποιότητας με τις πλακέτες επεξεργασίας της.

Αν και αυτές οι πλακέτες συχνά παραβλέπονται σε σύγκριση με τις πλακέτες CPU και μνήμης, μια αποτυχημένη πλακέτα σύνδεσης παράγει το ίδιο αποτέλεσμα με ένα σπασμένο καλώδιο: τα σήματα δεν φτάνουν στον προορισμό τους, το CNC ή το ρομπότ χάνει εισόδους αισθητήρων ή δεν μπορεί να οδηγήσει τις εξόδους του, και εμφανίζονται σφάλματα.

Βασικές Προδιαγραφές

Ο Ρόλος των Πλακετών Σύνδεσης στα Συστήματα FANUC

Οι ελεγκτές CNC και ρομπότ δεν είναι μονολιθικές συσκευές. Περιέχουν πολλαπλές πλακέτες, καθεμία από τις οποίες ειδικεύεται σε μια συγκεκριμένη λειτουργία ελέγχου, όλες επικοινωνούν μέσω ενός καθορισμένου συνόλου εσωτερικών διαύλων και συνδετήρων.

Τα σήματα που ταξιδεύουν μεταξύ αυτών των πλακετών πρέπει τελικά να φτάσουν στον εξωτερικό κόσμο — τους σερβοκινητήρες, τις συσκευές πεδίου I/O, τα πάνελ χειριστή και τα δίκτυα επικοινωνίας.

Οι πλακέτες σύνδεσης χειρίζονται αυτή τη μετάβαση.

Μια εσωτερική πλακέτα μπορεί να χρησιμοποιεί έναν συνδετήρα υψηλής πυκνότητας που ταιριάζει αποτελεσματικά στην υποδοχή του ελεγκτή, αλλά είναι μη πρακτικός για την καλωδίωση πεδίου.

Η πλακέτα σύνδεσης παρέχει έναν προσαρμογέα — μετατρέποντας από την εσωτερική διάταξη συνδετήρων στους τύπους καλωδίων και συνδετήρων που είναι κατάλληλοι για εγκατάσταση στο ντουλάπι του μηχανήματος.

Στους ελεγκτές ρομπότ FANUC, η σειρά A20B-1009 περιλαμβάνει πλακέτες που χρησιμοποιούνται για συνδέσεις μονάδων πέδησης και αντιστάθμισης βαρύτητας, μετατροπή συνδετήρων I/O και άλλες λειτουργίες εσωτερικής διεπαφής.

Κάθε παραλλαγή της σειράς — που αναγνωρίζεται από τα τελευταία ψηφία του αριθμού εξαρτήματος — εξυπηρετεί έναν συγκεκριμένο σκοπό σύνδεσης που ορίζεται από την τοποθέτησή της εντός της αρχιτεκτονικής του ελεγκτή.

Γιατί Συμβαίνουν Αστοχίες Πλακετών Σύνδεσης

Οι πλακέτες σύνδεσης αποτυγχάνουν για λιγότερους λόγους από τις ενεργές πλακέτες επεξεργασίας. Δεν περιέχουν επεξεργαστές για να αποτύχουν, πυκνωτές για να παλιώσουν, firmware για να καταστραφεί.

Οι τρόποι αστοχίας τους είναι κυρίως φυσικοί: μηχανική ζημιά στην πλακέτα τυπωμένου κυκλώματος ή στους συνδετήρες της από επαναλαμβανόμενους κύκλους σύνδεσης/αποσύνδεσης, διάβρωση από περιβαλλοντική μόλυνση, ζημιά από υπερβολική δύναμη εισαγωγής, ή κάμψη της πλακέτας από θερμικούς κύκλους που σπάνε τις κολλήσεις με την πάροδο του χρόνου.

Όταν μια πλακέτα σύνδεσης αποτυγχάνει, τα συμπτώματα αντικατοπτρίζουν αυτά μιας βλάβης καλωδίου. Τα σήματα που ο ελεγκτής αναμένει να λάβει απουσιάζουν.

Οι έξοδοι που οδηγεί ο ελεγκτής δεν φτάνουν στο μηχάνημα. Εμφανίζονται συναγερμοί που μοιάζουν με βλάβες συσκευών πεδίου, αλλά είναι στην πραγματικότητα βλάβες πλακέτας σύνδεσης.

Οι έλεγχοι καλωδίων και συνδετήρων που δεν βρίσκουν τίποτα λάθος θα πρέπει να κατευθύνουν την προσοχή στην ίδια την πλακέτα σύνδεσης.

Τα περιβάλλοντα υψηλής δόνησης επιταχύνουν την υποβάθμιση των πλακετών σύνδεσης.

Οι επαναλαμβανόμενες μικροκινήσεις της δόνησης χαλαρώνουν σταδιακά τις κολλήσεις και τις επαφές των συνδετήρων.

Η τακτική επιθεώρηση των πλακετών σύνδεσης σε μηχανήματα με υψηλές στροφές ατράκτου ή σημαντικές δονήσεις κοπής είναι μια ορθή πρακτική προληπτικής συντήρησης.

Χειρισμός και Αντικατάσταση

Η αντικατάσταση μιας πλακέτας σύνδεσης είναι συνήθως απλή. Απενεργοποιήστε το σύστημα, τεκμηριώστε τις συνδέσεις των καλωδίων πριν την αφαίρεση, αποσυνδέστε όλα τα καλώδια και τη στήριξη της πλακέτας, τοποθετήστε την πλακέτα αντικατάστασης και επανασυνδέστε τα καλώδια με την τεκμηριωμένη σειρά.

Το βήμα τεκμηρίωσης είναι κρίσιμο.

Οι πλακέτες σύνδεσης μπορεί να έχουν πολλαπλούς παρόμοιους συνδετήρες, και η εναλλαγή δύο καλωδίων παράγει λανθασμένη δρομολόγηση σημάτων που μπορεί να προκαλέσει απροσδόκητες και δύσκολες στη διάγνωση βλάβες. Φωτογραφίστε ή σχεδιάστε τη διάταξη των καλωδίων πριν ξεκινήσετε την αφαίρεση.

Μετά την αντικατάσταση, επιβεβαιώστε ότι όλα τα αναμενόμενα σήματα είναι παρόντα στις εξόδους της πλακέτας σύνδεσης πριν λειτουργήσετε το μηχάνημα.

Χρησιμοποιήστε τις οθόνες διαγνωστικών I/O του ελεγκτή για να επαληθεύσετε ότι οι είσοδοι πεδίου διαβάζονται σωστά και ότι οι εντολές εξόδου φτάνουν στις συσκευές πεδίου.

Συχνές Ερωτήσεις

Ε1: Πολλά σήματα I/O σταμάτησαν να λειτουργούν ταυτόχρονα. Τα καλώδια φαίνονται άθικτα. Θα μπορούσε το A20B-1009-0300 να είναι υπαίτιο;

Πολλαπλές αστοχίες I/O με άθικτα καλώδια είναι ένα κλασικό μοτίβο για βλάβη πλακέτας σύνδεσης.

Μια αστοχία του εσωτερικού διαύλου της πλακέτας σύνδεσης — ένα ραγισμένο ίχνος ή μια αποτυχημένη κόλληση — μπορεί να επηρεάσει μια ομάδα σημάτων ταυτόχρονα αντί για ένα κάθε φορά.

Ελέγξτε τους συνδετήρες της πλακέτας σύνδεσης για τυχόν σημάδια ζημιάς ή διάβρωσης πριν καταλήξετε ότι η πλακέτα έχει αποτύχει.

Καθαρίστε τις επαφές των συνδετήρων, επανατοποθετήστε όλους τους συνδετήρες και δοκιμάστε ξανά πριν παραγγείλετε αντικατάσταση.

Ε2: Η πλακέτα σύνδεσης εμφανίζει ορατά σημάδια καψίματος κοντά σε έναν συνδετήρα. Μπορεί να επισκευαστεί;

Τα σημάδια καψίματος υποδηλώνουν ένα προηγούμενο γεγονός υπερφόρτωσης — υπερβολικό ρεύμα μέσω του συνδετήρα ή ενός κοντινού κυκλώματος.

Ακόμα κι αν η αιτία της υπερφόρτωσης έχει επιλυθεί, τα ίχνη της πλακέτας τυπωμένου κυκλώματος και τα κοντινά εξαρτήματα μπορεί να έχουν υποβαθμιστεί με τρόπους που δεν είναι ορατοί από την επιφάνεια.

Μια πλακέτα με ζημιά από κάψιμο δεν είναι αξιόπιστη. Αντικαταστήστε την αντί να προσπαθήσετε να επισκευάσετε κοσμητική ζημιά πάνω από πιθανώς παραβιασμένα χάλκινα ίχνη.

Ε3: Επηρεάζεται αυτή η πλακέτα από τις απαιτήσεις εφεδρικής μπαταρίας SRAM;

Όχι. Οι πλακέτες σύνδεσης είναι παθητικές — δεν περιέχουν μνήμη, επεξεργαστές ή αποθήκευση με εφεδρική μπαταρία.

Δεν υπάρχουν δεδομένα για απώλεια κατά την αντικατάσταση της πλακέτας. Σε αντίθεση με την αντικατάσταση μιας πλακέτας CPU ή μνήμης, μια αντικατάσταση πλακέτας σύνδεσης δεν απαιτεί επαναφορά δεδομένων από εφεδρική μνήμη.

Τα δεδομένα ελέγχου του μηχανήματος παραμένουν στις πλακέτες μνήμης του ελεγκτή, ανεπηρέαστα από την αντικατάσταση της πλακέτας σύνδεσης.

Ε4: Πώς μπορώ να επιβεβαιώσω ότι αυτή είναι η σωστή πλακέτα σύνδεσης για την εφαρμογή μου;

Διαβάστε τον αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης πλακέτας. Αντιστοιχίστε τον ακριβώς — συμπεριλαμβανομένου του επιθήματος A20B-1009-0300.

Εντός της σειράς A20B-1009, διαφορετικές παραλλαγές εξυπηρετούν διαφορετικές φυσικές διατάξεις συνδετήρων και αναθέσεις σημάτων.

Μια λανθασμένη παραλλαγή εγκαθίσταται μηχανικά, αλλά δρομολογεί τα σήματα λανθασμένα. Η ετικέτα της εγκατεστημένης πλακέτας είναι ο οριστικός αναγνωριστικός παράγοντας.

Ε5: Οι ακίδες του συνδετήρα στην εγκατεστημένη πλακέτα είναι λυγισμένες. Θα πρέπει να αντικατασταθεί η πλακέτα ή να ευθυγραμμιστούν οι ακίδες;

Οι λυγισμένες ακίδες σε έναν συνδετήρα πλακέτας τυπωμένου κυκλώματος θα πρέπει να ευθυγραμμίζονται προσεκτικά εάν δεν υπάρχει μόνιμη παραμόρφωση στη βάση της ακίδας. Χρησιμοποιήστε κατάλληλα μικρά εργαλεία και εργαστείτε με προσοχή.

Εάν οποιαδήποτε ακίδα είναι σπασμένη στη βάση της ή εάν το pad της πλακέτας τυπωμένου κυκλώματος στο οποίο κολλάει έχει ανυψωθεί, απαιτείται αντικατάσταση — μια σπασμένη ακίδα δεν μπορεί να επισκευαστεί αξιόπιστα στο πρότυπο ποιότητας που απαιτείται για χρήση σε πλακέτες ελέγχου βιομηχανικού τύπου. Επιθεωρήστε υπό μεγέθυνση πριν αποφασίσετε.
